Vỏ (Enclosure) cho eufy 2K Indoor Cam dùng ngoài trời

Mình mới mua camera Eufy trên Amazon vì giá quá rẻ. Trước giờ mình dùng camera ngoài trời YI Home nhưng nó không phải 2K. Do camera Eufy vốn thiết kế để dùng trong nhà, nên mình làm thêm một cái vỏ (enclosure) để có thể dùng ngoài trời.

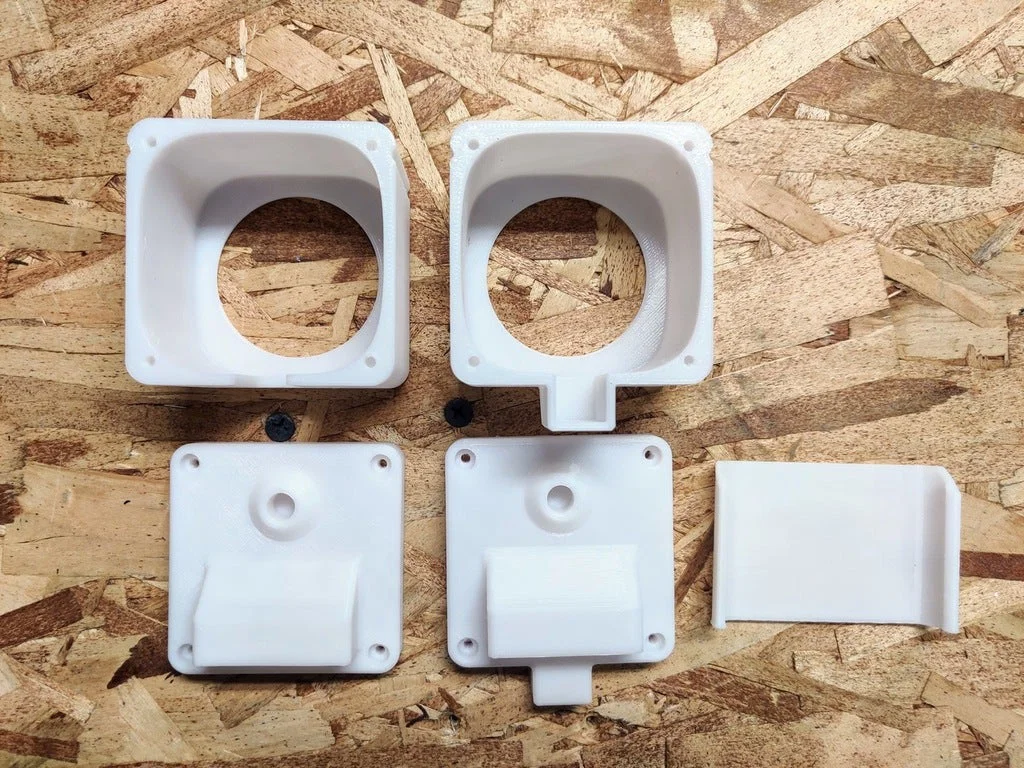

Có (2) biến thể thiết kế cho Eufy Security 2K Indoor Cam
https://amzn.to/3mF0wCu (#ad)

Update: 06/09/2023 - Sửa lỗi cho các sunvisor jacket của bản stock & bản dùng mount bên thứ 3.

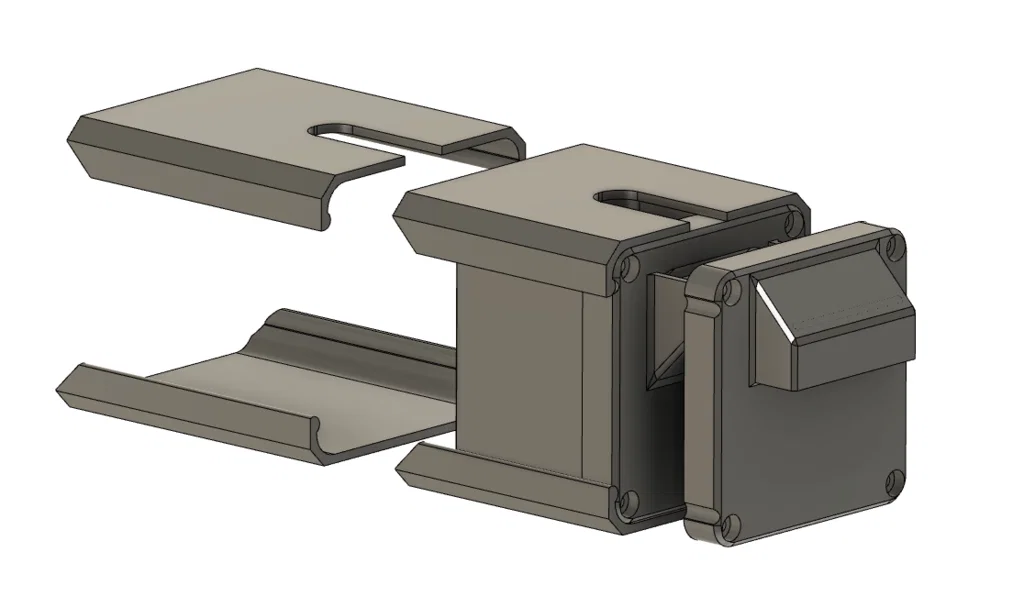

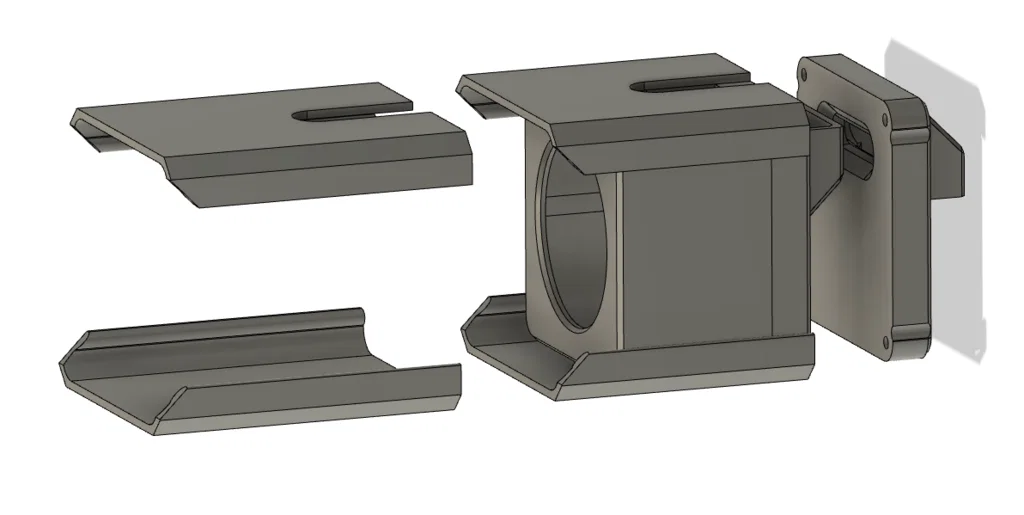

Update: 02/11/2023 - Thêm Sunvisior jacket cho cả 2 biến thể, phần này sẽ che khe hở giữa thân và mặt lưng. Nó sẽ thay cho các mẫu sun visor hiện tại.

Update: 06/07/2022 - Sửa phần tường mỏng trên file "Eufy2kCamera_StockMount_Backplate_Reversed_v3.stl", cập nhật lên v4.

Update: 01/07/2021 - Sửa model "Eufy2kCamera_StockMount_Backplate_v3.stl"

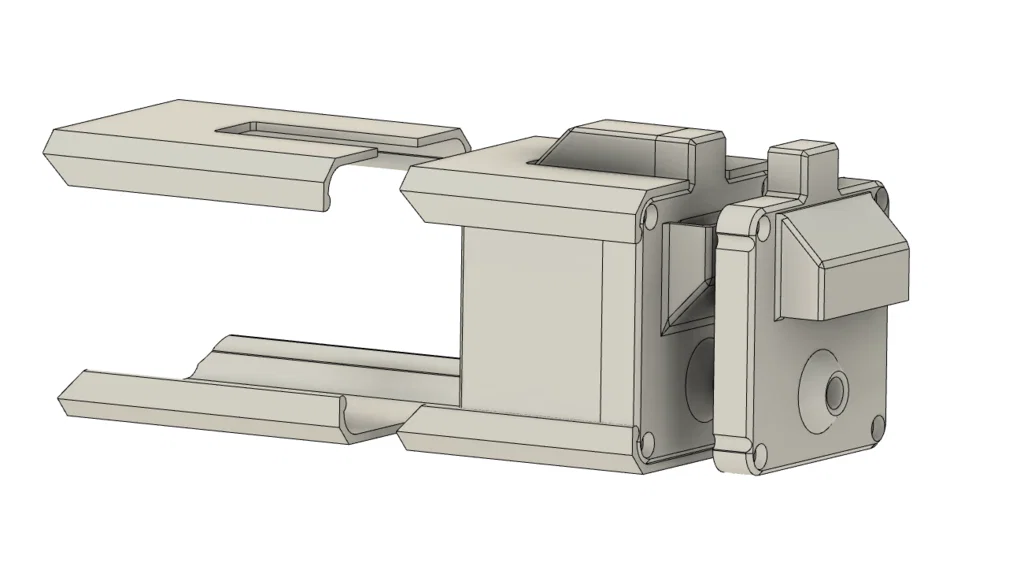

Update: 01/06/2021 - Thêm cả model Stock Mount & 3rd Party để hỗ trợ gắn trần khi camera bị lật ngược. Nếu bạn tính gắn từ trần, hãy dùng các model "reversed".
Update: 01/06/2021 - Thêm chamfer cho các model sun visor để in nằm phẳng thay vì in dựng đứng.

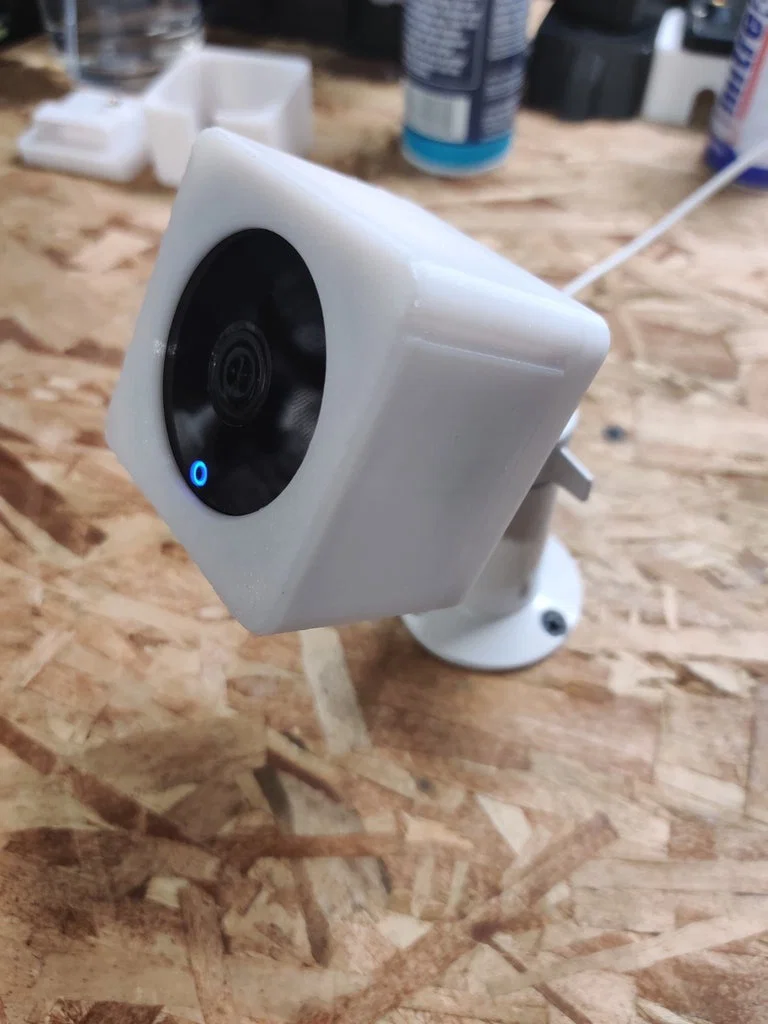

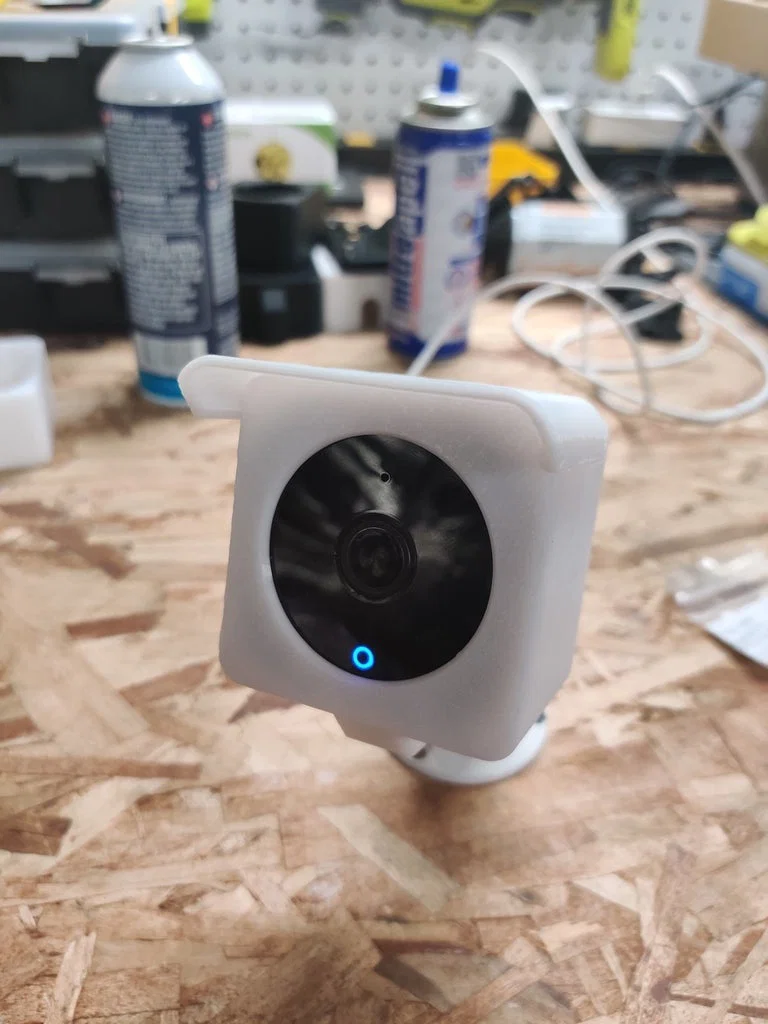

Stock Mount - Dùng với ngàm/đế đi kèm theo camera.
1 x Eufy2kCamera_StockMount_Enclosure_v3.stl
1 x Eufy2kCamera_StockMount_Backplate_v3.stl
1 x Eufy2kCamera_StockMount_Sunvisor_v3.stl (tuỳ chọn)
1 x Eufy2kCamera_StockMount_Sunvisor_Extended_v3.stl (tuỳ chọn)

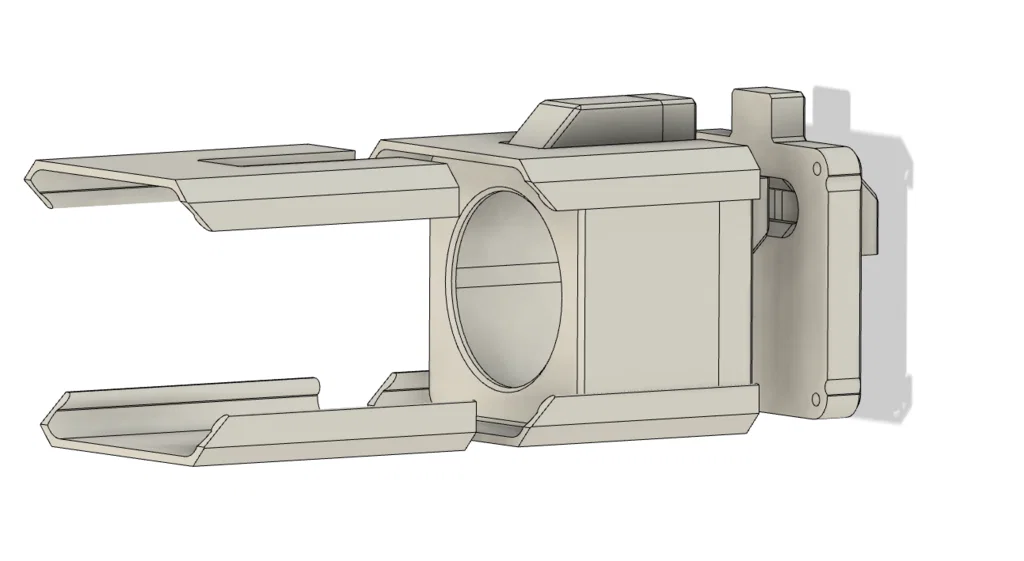

1 x Eufy2kCamera_StockMount_Sunvisor_Jacket.stl

Gắn trần - Model đảo (Reversed Models)
1 x Eufy2kCamera_StockMount_Backplate_Reversed_v3.stl
1 x Eufy2kCamera_StockMount_Sunvisor_Extended_Reversed_v3.stl (tuỳ chọn)
1 x Eufy2kCamera_StockMount_Sunvisor_Reversed_v3.stl (tuỳ chọn)

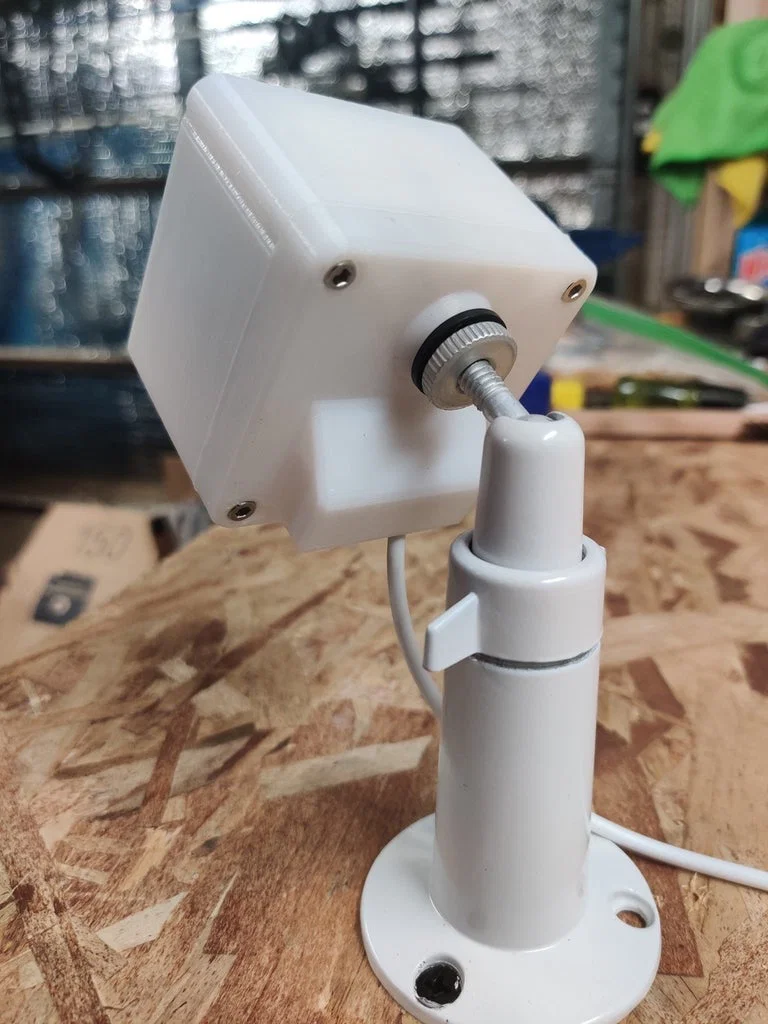

3rd Party Mount - Ren 1/4 - Dùng với các loại mount/cụm phụ kiện bên thứ 3 cho camera an ninh; sẽ cần thêm phần cứng. Xem ghi chú bên dưới.

1 x Eufy2kCamera_3rdPartyMount_Enclosure_v3.stl
1 x Eufy2kCamera_3rdPartyMount_Backplate_v3.stl
1 x Eufy2kCamera_3rdPartyMount_Sunvisior_v3.stl (tuỳ chọn)
1 x Eufy2kCamera_3rdPartyMount_Sunvisior_Extended_v3.stl (tuỳ chọn)
1 x Eufy2kCamera_3rdPartyMount_Sunvisior_Jacket.stl

Gắn trần - Model đảo (Reversed Models)
1 x Eufy2kCamera_3rdPartyMount_Backplate_Reversed_v3.stl
1 x Eufy2kCamera_3rdPartyMount_Sunvisior_Reversed_Extended_v3.stl (tuỳ chọn)
1 x Eufy2kCamera_3rdPartyMount_Sunvisior_Reversed_v3.stl (tuỳ chọn)

Phần cứng cần có:

4 x vít M3x10mm
4 x đai ốc cấy đồng (Metric Threaded Brass Knurl Round Insert Nuts) 3x5mm(L)-5.4mm(OD)
https://amzn.to/3kJ85HB (#ad)

Phần cứng cần có cho bản 3rd party mount.

1 x Threaded Insert, 1/4 inches-20 x 6mm L x 8mm OD Female Thread
https://amzn.to/3oIH35l (#ad)

Các loại Outdoor Mount bên thứ 3 mình đã dùng.
https://amzn.to/3jQFbnP (#ad) - Bộ 4 ngàm gắn tường camera an ninh trong nhà/ngoài trời

Cáp USB 26ft chạy tốt với cái enclosure này (nếu cần).
https://amzn.to/3p40SV5 (#ad)

Ghi chú nằm bên dưới kèm hình. Bạn sẽ cần làm nóng các push fitting để ép/cấy vào phần nhựa của ngàm.

Ghi chú:

Không cần support, có thể cần brim để giữ chắc khi in phần sun visor.
Nếu dùng 3rd party mount, xem ghi chú để chỉnh thiết lập trong PrusaSlicer nhằm tăng số perimeters cho backplate.

Sau khi in (Post-Printing)

Thiết lập Slicer (Slicer Settings)

Nếu bạn muốn dùng 3rd party mount, mình khuyên tăng perimeters cho lỗ gắn push thread. Như vậy khi bạn làm nóng push fitting, nó sẽ bám/dính với nhựa tốt hơn. Xem thiết lập bên dưới.

Tạo một khối cylinder, rồi đổi nó thành part modifier. Thêm tuỳ chọn layer và perimeters, và chỉnh lên 4 hoặc 5 perimeters.

Ví dụ perimeters quanh lỗ push fitting.

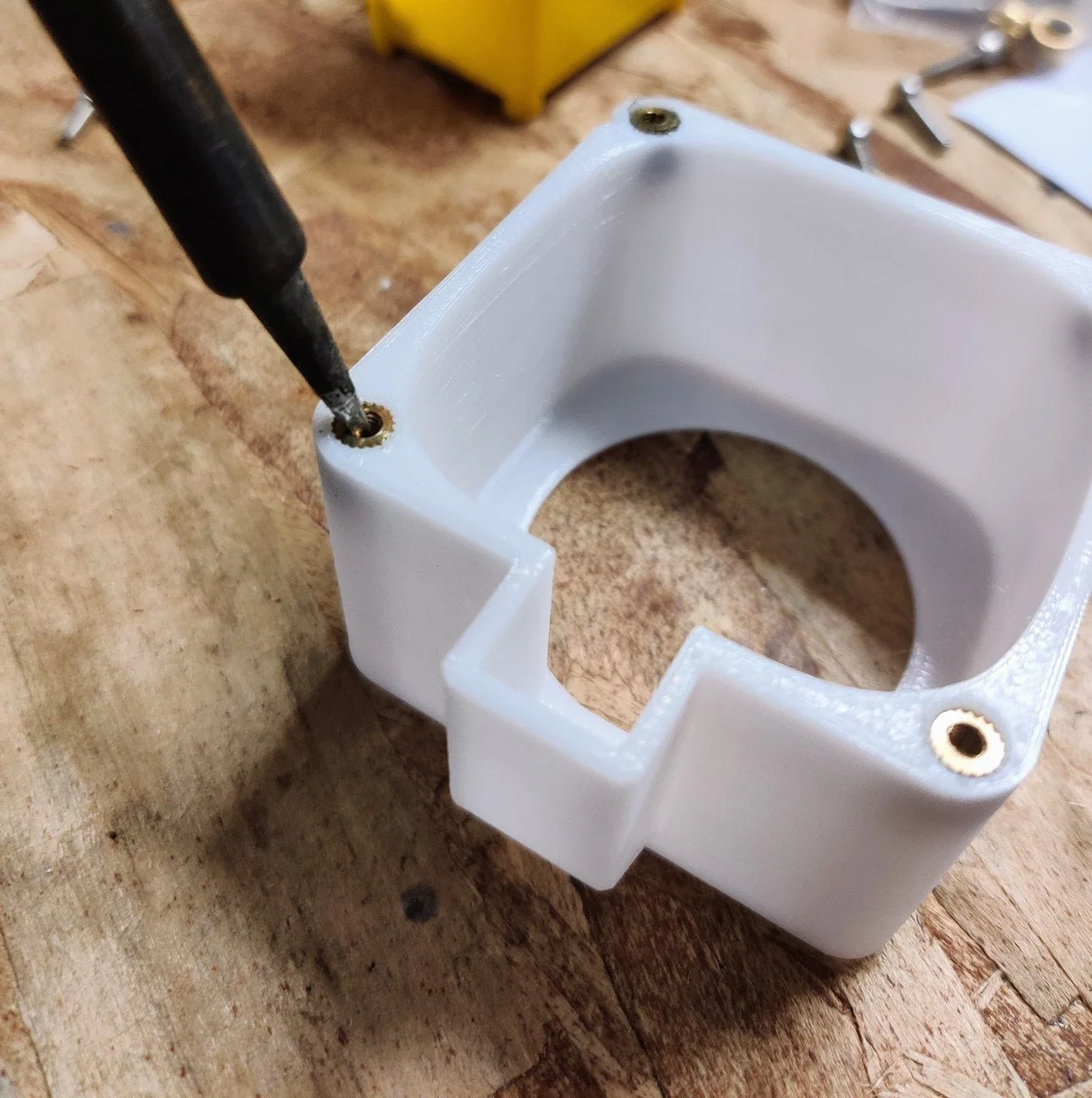

1. Dùng mỏ hàn làm nóng threaded Insert để cấy vào backplate và enclosure.

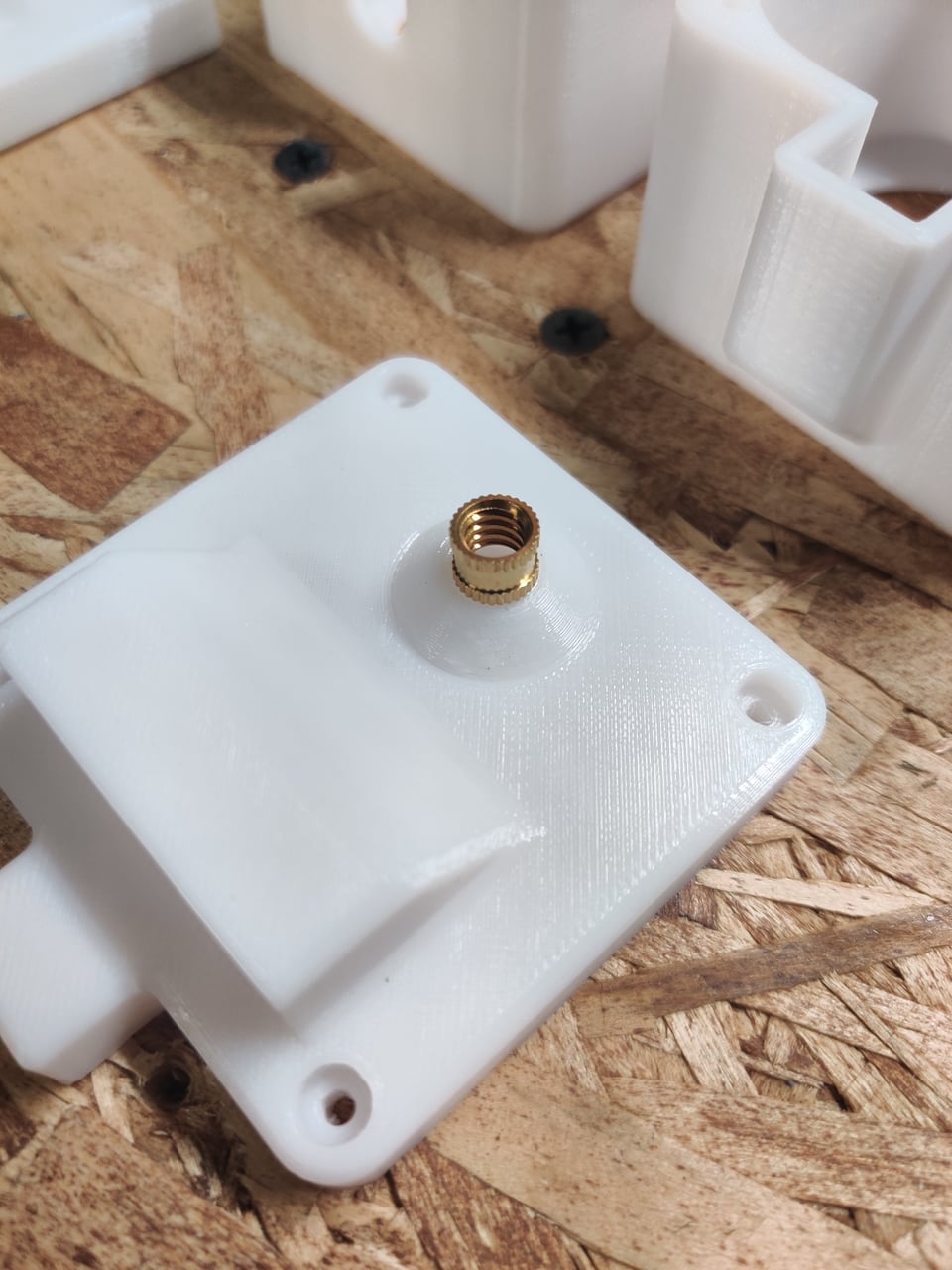

   Backplate dùng threaded insert ren 1/4 và enclosure dùng threaded insert M3.

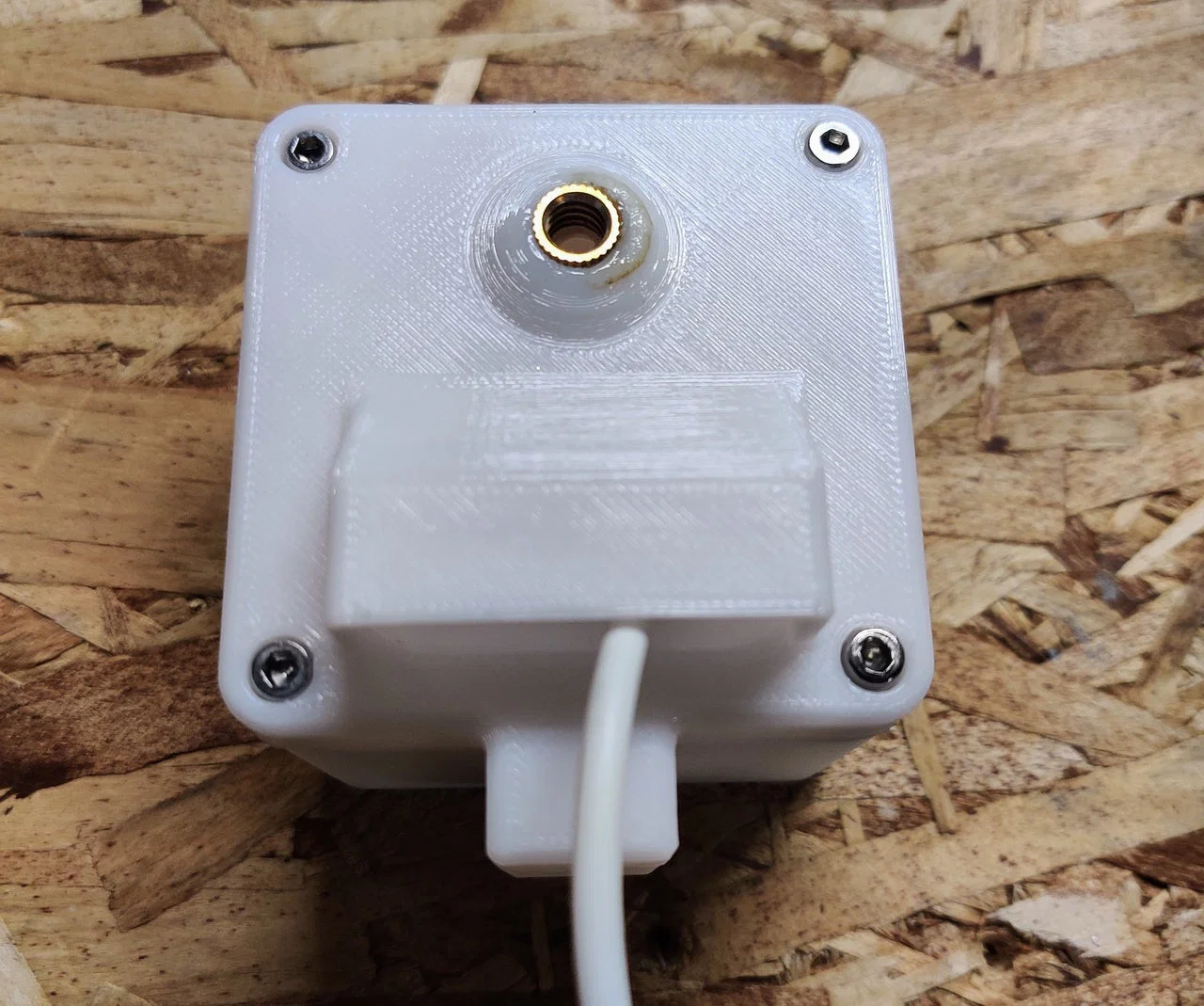

   1. Bắt 4 x vít M3 x 10mm để cố định backplate.

1. Dùng mỏ hàn làm nóng threaded Insert để cấy vào backplate và enclosure.
   Backplate dùng threaded insert ren 1/4 và enclosure dùng threaded insert M3.

1. Bắt 4 x vít M3 x 10mm để cố định backplate.
