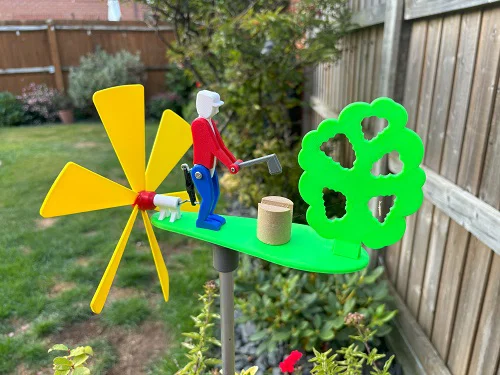

Cối Xay Gió Tiều Phu (Wood Cutter Windmill)

Tôi nhớ hồi hơn 50 năm trước, Ông tôi có một cái như vầy trong vườn! Tôi quyết định làm mẫu này để tham gia Contest – nên chắc vẫn còn đang trong quá trình hoàn thiện…

Hầu hết các phần nên in infill 60–80% để đủ độ cứng. Không có chi tiết nào cần supports.

Dù các chi tiết được thiết kế để “snap” vào đúng vị trí, bạn vẫn sẽ cần CA (hoặc super) glue cho phần cánh (dán vào spinner) và phần Tree dán xuống base.

Bạn cũng sẽ cần:-

Ốc máy (machine screws): ví dụ

M2x15mm - hands/axe

M3x20mm - body/legs

Khoảng 70mm dây thép 2mm & picture hook screw

Update: 20-08-24

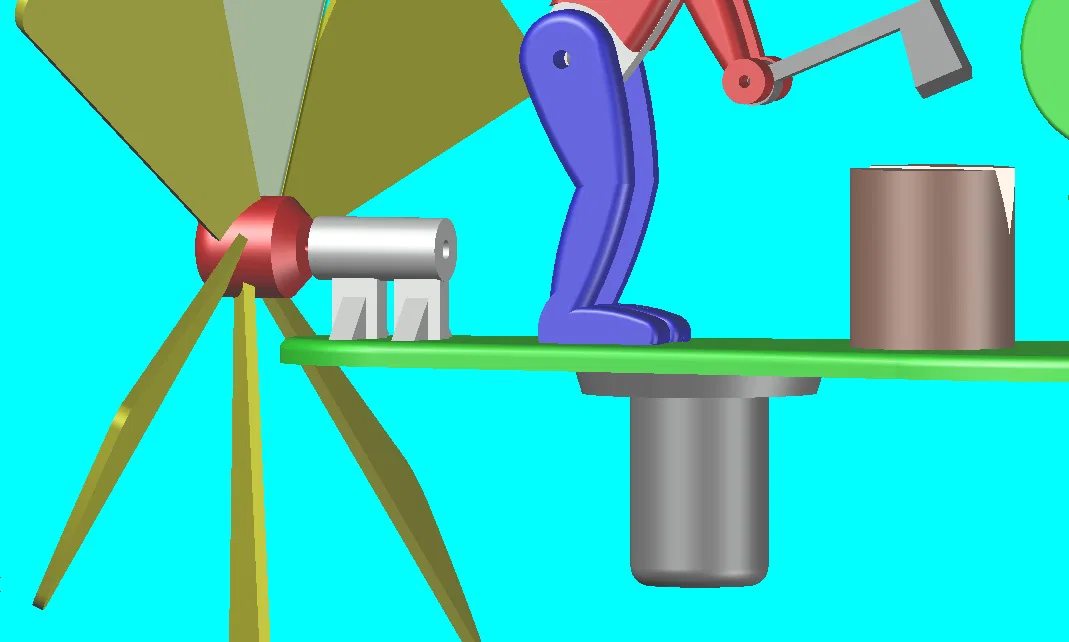

Tôi đã thêm một ngàm nhỏ có thể dán bằng CA vào base để gắn Windmill lên một cây cọc. File “Pole.stl” có lỗ 10mm. Bạn có thể scale trong slicer để khớp với đường kính cọc bạn đang có. (Của tôi là 13mm, nên tôi phóng to 130%). Tôi đề nghị gắn tại Centre of Gravity. Trường hợp của tôi thì điểm này nằm ngay phía trước bàn chân của Woodcutter.

Update: 22-08-24

Đã kéo dài spinner để tránh cánh quạt bị quẹt vào base.

Update: 29-08-24

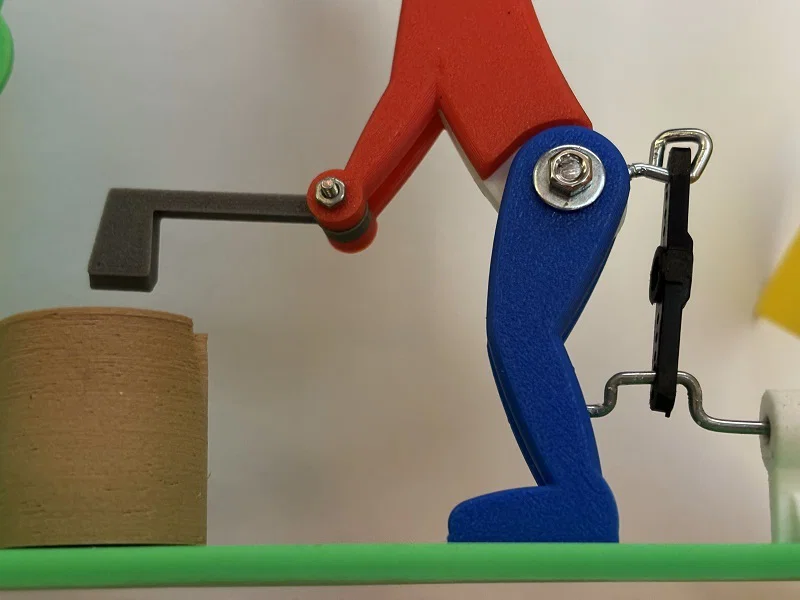

Đã thêm “Pulley Arm” - dựng lại miếng nhựa màu đen như trong ảnh. (Trường hợp của tôi thì tôi dùng một servo arm RC cũ, nhưng theo yêu cầu nên tôi đã thêm chi tiết này)

Đã bổ sung kích thước gợi ý cho đoạn dây.

Hy vọng mấy thông tin này giúp được bạn…
