Giá đỡ cuộn filament Filament spool holder II

Phiên bản này được cải tiến, đơn giản hơn và dễ in/dễ lắp ráp hơn so với bản trước.

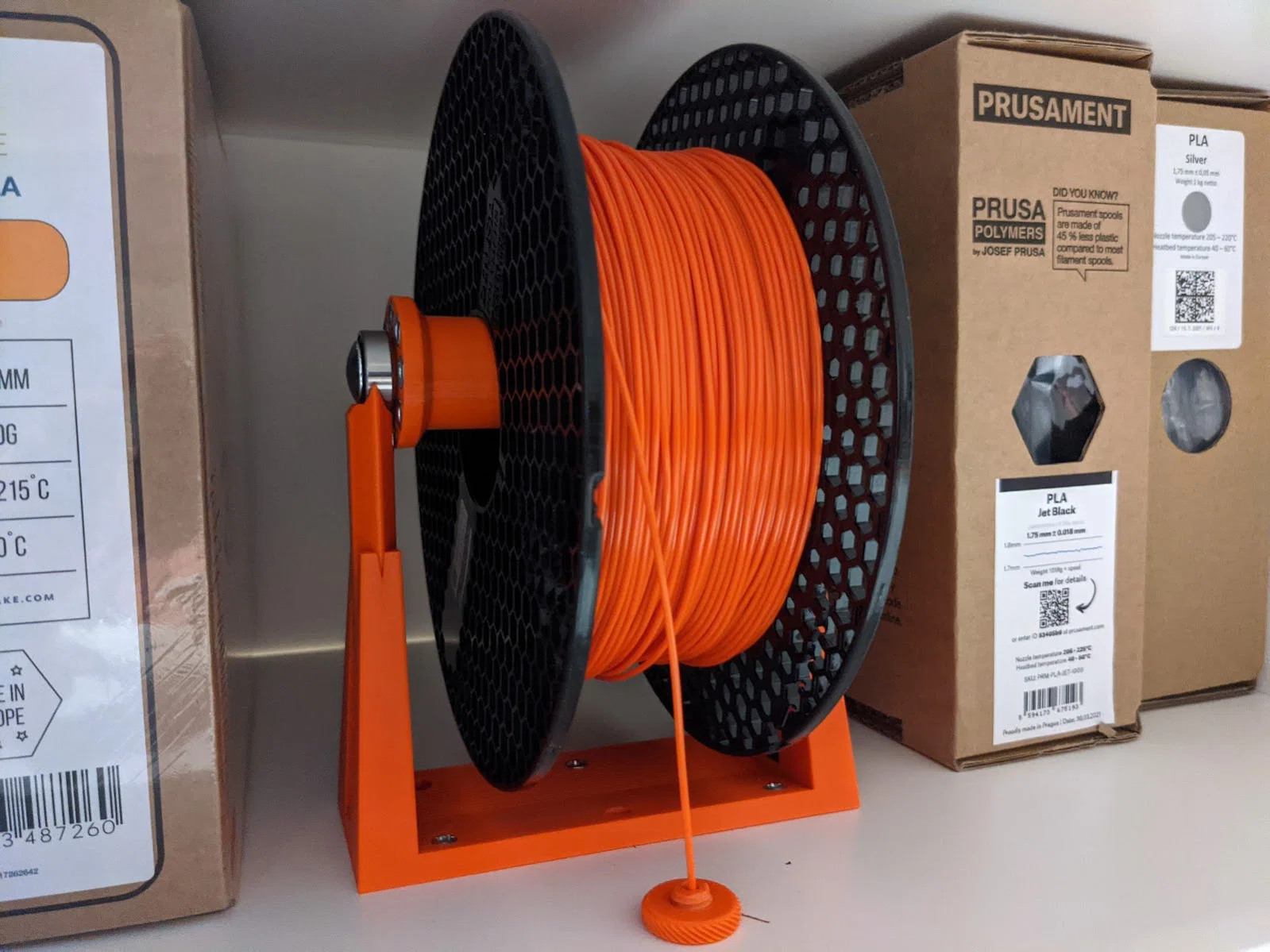

Giảm lực cản lăn ở mức tối thiểu, đây là giá đỡ cuộn filament nạp từ phía trước (front loaded) để gắn lên một cái kệ phía trên máy in. Cuộn/spool sẽ tựa lên đỉnh các trụ, nên bạn có thể thay spool bằng cách nhấc ra từ phía trước. Filament nên được dẫn thẳng xuống qua một lỗ trên kệ, nằm phía trước giá đỡ.

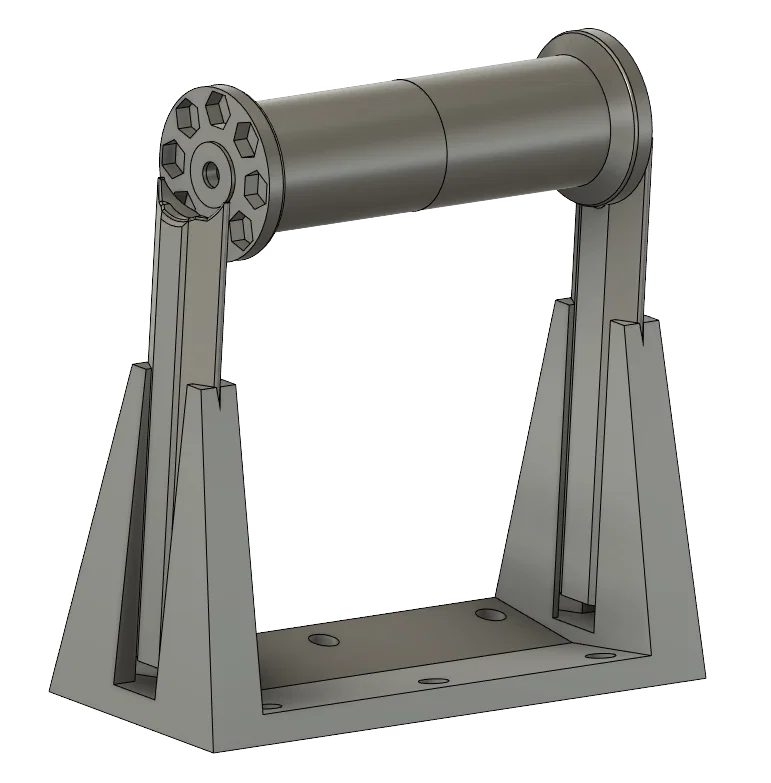

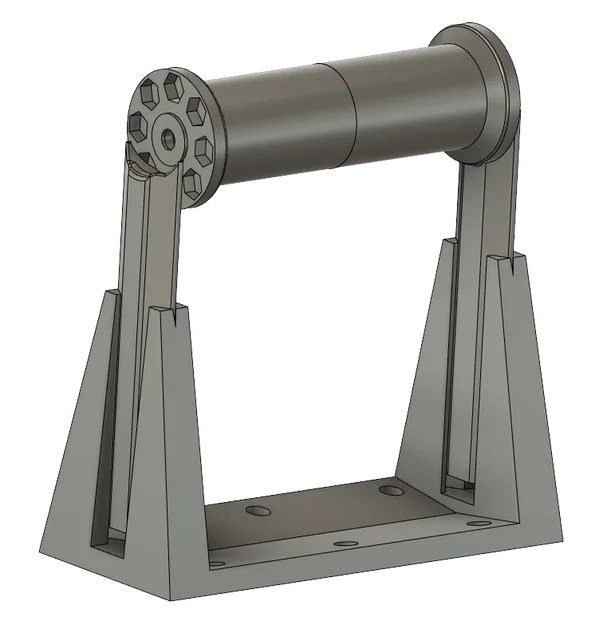

Trục lăn tựa trên đỉnh các trụ nhờ 2 vòng bi 608, được lắp bằng bu lông M6 carriage bolt và đai ốc ở phía trong; đừng quên ống đệm (distance spacer) giữa vòng bi và trục lăn. Phần vuông của carriage bolt khớp vừa đẹp với lỗ 8mm của vòng bi. Trục lăn được làm 2 mảnh để dễ thao tác siết đai ốc ở phía trong. Dung sai (tolerances) khá khít, không cần keo, nhưng nhớ dùng vật liệu ít co rút.

Vật tư cần thêm:
2x Vòng bi 608 (loại economy rẻ nhất là ổn)
2x Bu lông M6 carriage bolt
2x Đai ốc M6

Tùy chọn 1:

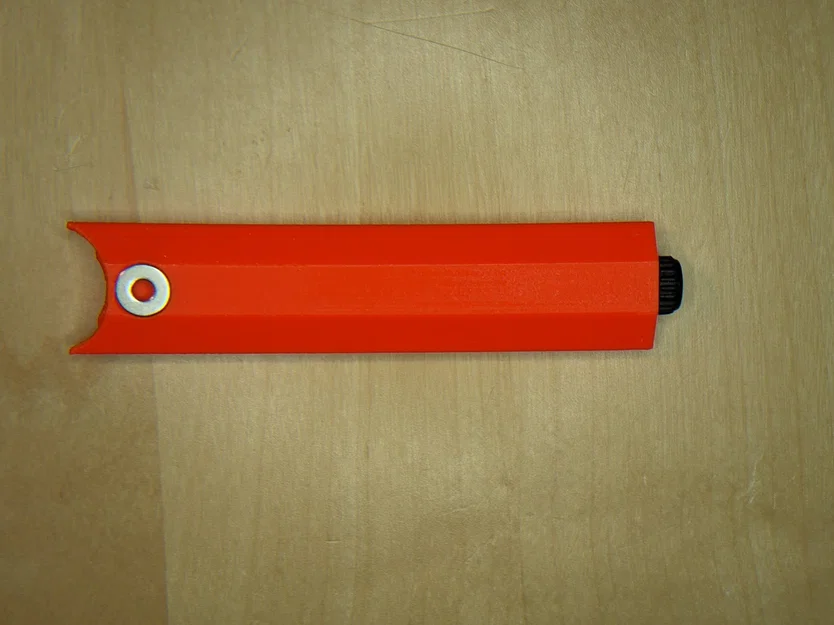

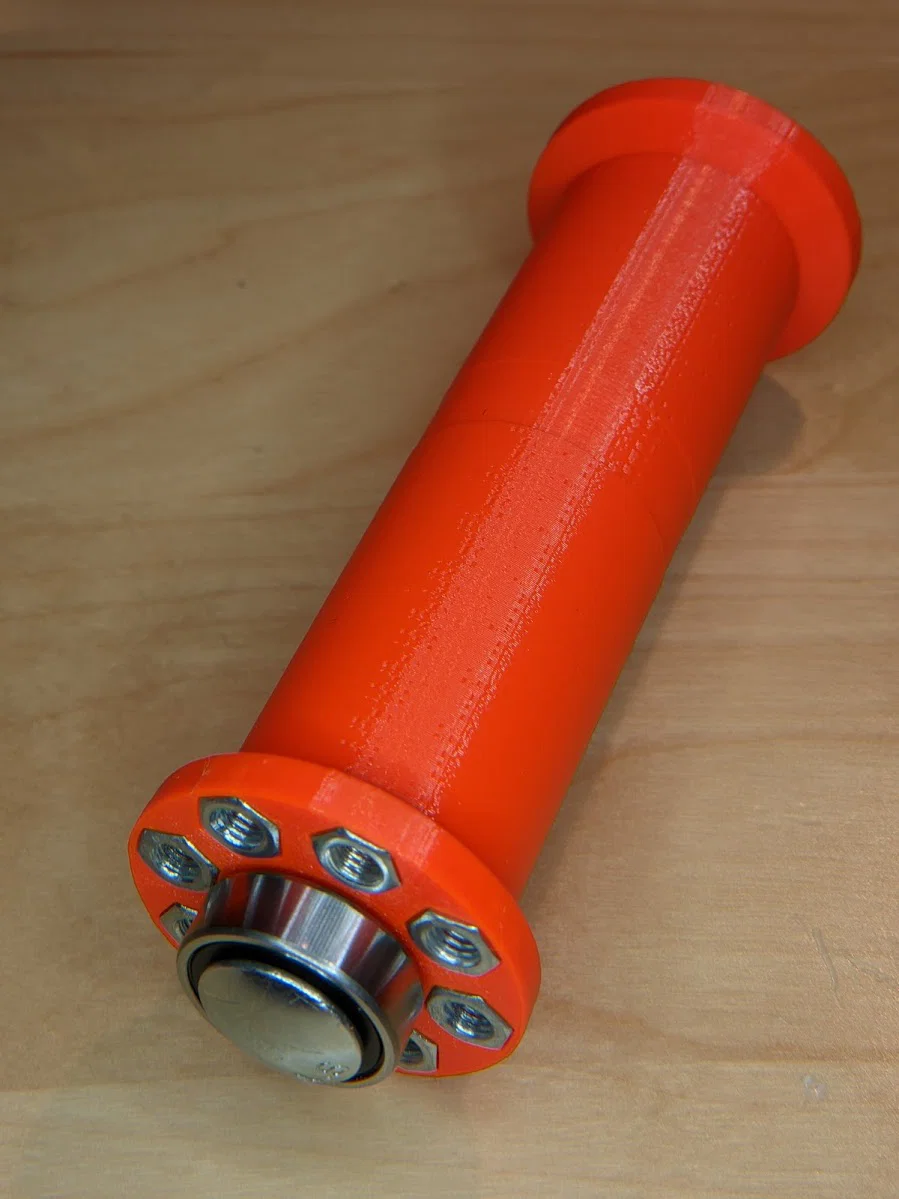

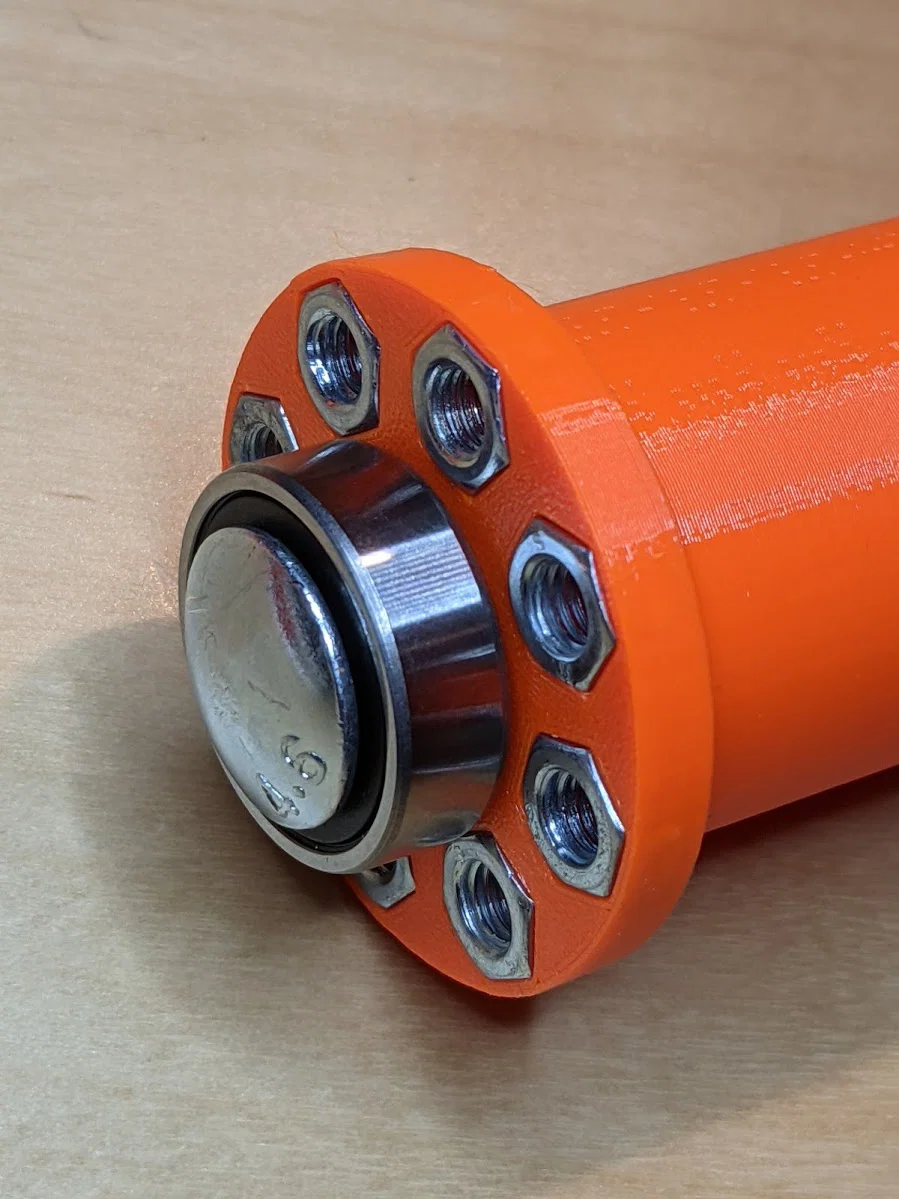

Do lực cản rất thấp, mình thấy các spool bị lệch (unbalanced) hoặc chuyển động giật từ máy in có thể làm tuôn ra quá nhiều filament và gây lỗi. Để khắc phục, có thể gắn một nam châm vào trụ, đồng thời gắn 8 đai ốc M5 vào hông của trục lăn. Cách này tạo lực “khấc” mượt để hạn chế tuôn quá đà. Tùy độ mạnh của nam châm, có thể làm cả hai bên nếu cần; với nam châm neodym thì thường làm một bên là vừa.

Vật tư cần thêm:
1x Nam châm Ø10 x 3mm
8x Đai ốc M5

Tùy chọn 2:

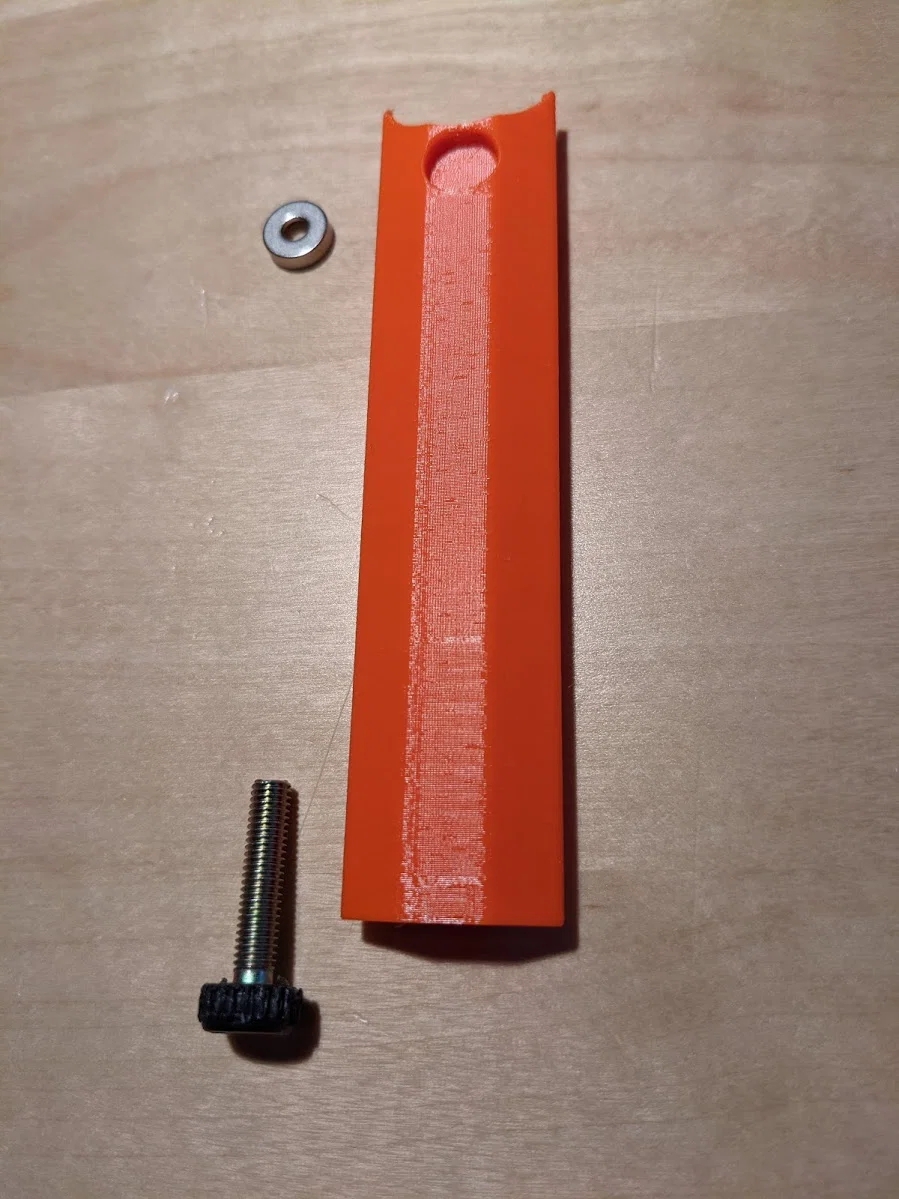

Có thể gắn bu lông 4mm ở đáy các trụ để chỉnh chiều cao.

Vật tư cần thêm:
2x Bu lông M5
