Vỏ bàn phím Holy60 (Holy60 Keyboard Case)
Mẫu CAD vỏ bàn phím Holy60 lấy cảm hứng từ case holy60 của KBDfans (không phải bản 1:1). Đã chia 2 mảnh để dễ in trên đa số print bed; khuyên dùng supports (organic), infill ~25%, layer ≤0.15.
Mô tả

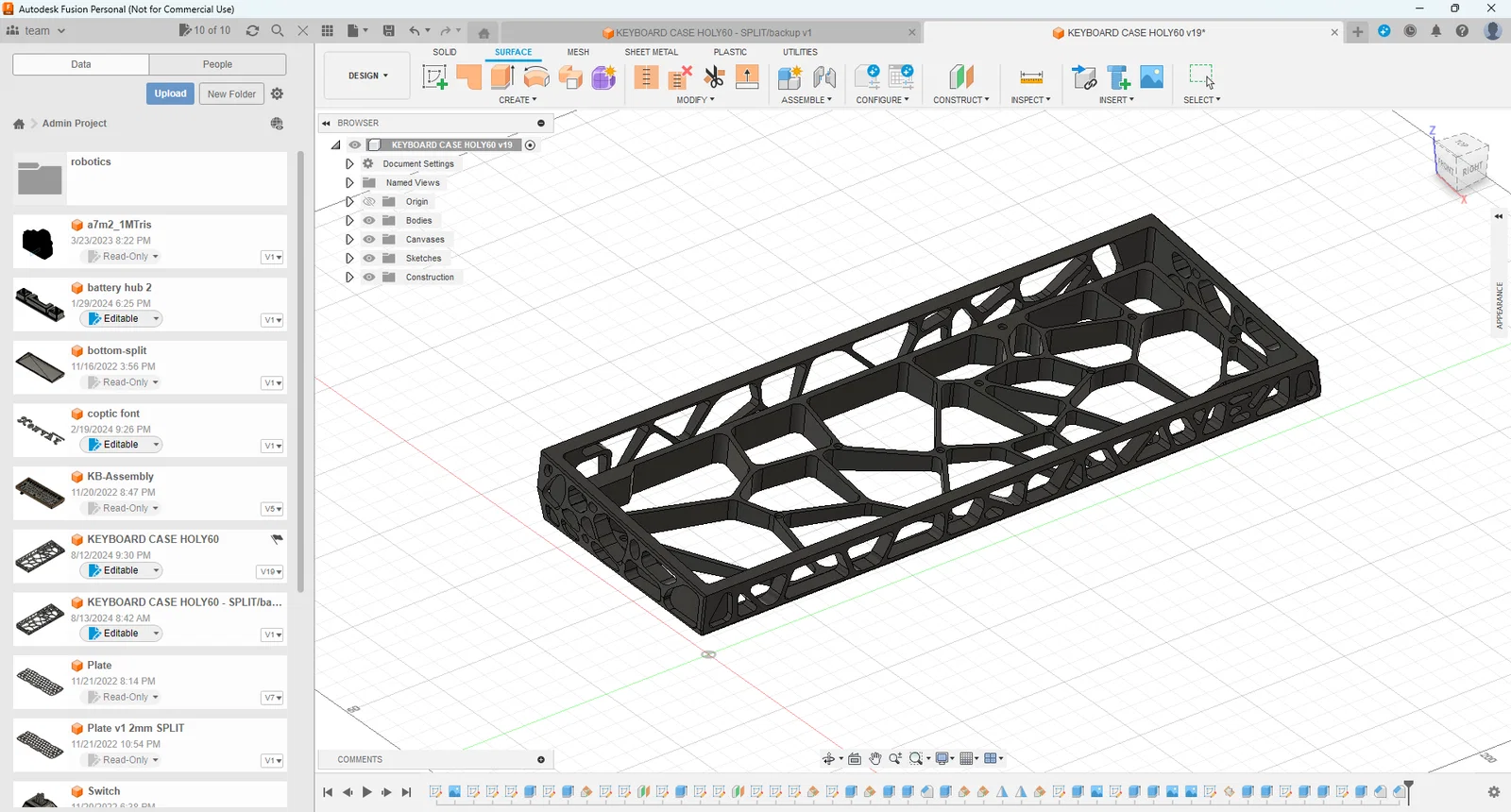

Đây là phiên bản mình làm lại của case holy60 từ KBDfans. Mình muốn build một bộ phím với kiểu case này nhưng thấy giá khá chát, nên mình nghĩ thử dựng lại để có thể in 3D được. File CAD chính là bản liền (chưa split), nhưng để vừa với đa số bàn in (mình dùng MK3S+), mình chia nó thành 2 mảnh để có đủ khoảng trống in kèm supports, rồi sau khi in xong mình sẽ dán 2 phần lại bằng keo 502/superglue (tới giờ dùng với mình vẫn ổn).
Một số máy in có thể in không cần supports, nhưng để bề mặt sạch đẹp nhất thì mình khuyên nên dùng supports (mình rất thích organic). Infill không cần quá cao vẫn ra kết quả tốt; mình dùng 25% cho mấy bản in đầu và thấy khá cứng cáp. Nên để layer height 0.15 hoặc thấp hơn nếu bạn muốn bề mặt mịn.
Các lỗ được thiết kế cho m3 standoffs đi kèm với PCB custom của mình, tuy nhiên có một vài lỗ có thể bị cấn với dây stabilizer.
Thiết kế theo KB2024 microcontroller, nhưng có thể cũng vừa với Arduino Pro Micro nếu chỉnh sửa/tinh chỉnh thêm một chút.
