Thư viện ren quang học cho Autodesk Fusion

Cập nhật, 22/08/2024: Đây là một bản cập nhật lớn… có thể coi là bản cập nhật quan trọng:

1. Đã thêm các loại ren Newport/Thorlabs SM05, SM1 và SM2 (với sự hỗ trợ nhiệt tình từ người dùng @FWest_1838166).
2. Đã thêm ren lọc bước ren 0.75 mm các loại ø 35 mm, 46 mm và 82 mm, giúp dải ren lọc 0.75 mm trở nên hoàn chỉnh (miễn là các kỹ sư Trung Quốc vẫn giữ đúng tiêu chuẩn hợp lý).
3. Đã thêm ren lọc bước ren 1.0 mm các loại ø 86 mm, 95 mm và 105 mm.

Cập nhật, 08/02/2024: Đã thêm ren lọc 37 mm theo yêu cầu.

Cập nhật, 20/01/2024: Đã thêm hai loại ren kết nối ống (loại thô) và khá nhiều ren lọc.

Cập nhật, 14/08/2022: Đã thêm ren 52mm (bước ren x0.75 và x1.0).

Đây là gì?

Một số loại ren thường dùng trong thiết bị quang học quá "hiếm" để xuất hiện trong menu ren thông thường của Fusion360, gây khó khăn khi thiết kế bộ chuyển đổi ống kính (lens adapter) hoặc ống nối (extension tube) đơn giản. Vì vậy, mình đã tạo ra một thư viện XML chứa các định nghĩa ren quan trọng nhất dùng cho thiết bị nhiếp ảnh, bao gồm:

• SM05 (0.535"x1/40"): Đây là loại ren rất mịn dùng cho các kết nối ống quang học đường kính nửa inch. Vì thư viện Fusion360 chỉ hỗ trợ đơn vị đo hệ inch hoặc hệ mét, mình đã đổi giá trị inch sang mm. Do đó, đường kính ren sẽ hiển thị là 13.5 mm thay vì 0.535".
• RMS (0.8"x1/36"): Tiêu chuẩn ren cho các vật kính hiển vi hữu hạn trong nhiều thập kỷ. Mặc dù các hãng đã chuyển sang ren độc quyền, nhưng RMS vẫn là chuẩn số 1 cho vật kính hữu hạn. Đặc biệt trong nhiếp ảnh, nó còn dùng cho các ống kính macro dạng ống xếp (bellows) như dòng Zeiss Luminar, Olympus Zuiko Macro hoặc Canon Macrophoto. Đường kính ren hiển thị là 20.32 mm.
• Nikon Micro (M25x0.75mm): Dùng cho vật kính hiển vi Nikon mới (vô hạn) và các loại tương tự. Đây cũng là ren lọc tiêu chuẩn cho ống kính có đường kính trước 25 mm.
• SM1 (1.035"x1/40"): Ren mịn dùng cho kết nối ống quang học đường kính một inch.
• Mitutoyo Micro (M26x0.7mm): Ren cho vật kính hiển vi Mitutoyo.
• Ren lọc 28mm (M28x0.75mm): Ren lọc thông thường cho ống kính có đường kính trước 28 mm, thường thấy trên các máy ảnh cũ như Nikon Coolpix 9xx.
• Ren lọc 30mm (M30x0.75mm): Dùng làm kết nối trung gian cho adapter chuyển đổi (step-down).
• Ren kết nối ống 30mm (30x2.40mm): Loại ren phi tiêu chuẩn mình thiết kế riêng để tạo kết nối bền chắc và dễ in cho các loại ống và đĩa ống kính.
• Các loại ren lọc khác (35mm, 37mm, 46mm, 48mm, 52mm, 55mm, 58mm, 60mm, 62mm, 67mm, 70mm, 72mm, 77mm, 82mm, 86mm, 95mm, 105mm): Các loại ren này đều là tiêu chuẩn thông dụng cho ống kính tương ứng.
• Leica (39x0.977mm): Ren kết nối máy ảnh/ống kính Leica đời đầu, nay phổ biến cho ống kính phóng đại (enlarger lenses).
• M42 (M42x1.0mm): Ren phổ biến cho các kết nối ống kính macro/micro.
• T2 (M42x0.75mm): Loại ren do Tamron giới thiệu năm 1957, nay rất phổ biến cho thiết bị thiên văn.
• Raynox Back/Front: Dùng để kết nối bộ chuyển đổi Raynox DCR150/250.

Còn thiếu gì không?

Mình đã lược bỏ các loại ren chân máy (tripod threads) vì bạn có thể tìm thấy chúng trong thư viện mặc định của Fusion360 dưới mục: ANSI Unified Screw Threads → ¼-20 UNC và 3/8-16 UNC. Tương tự với C-Mount và CS-Mount (xem mục 1-32 UN).

Hướng dẫn cài đặt

Khuyên dùng plugin ThreadKeeper từ Autodesk App Store để cài đặt, vì phương pháp copy file thủ công vào thư mục "ThreadData" sẽ bị mất sau mỗi lần cập nhật Fusion360.

1. Tải file “StephansTubusgewinde.txt” và cài đặt ThreadKeeper.
2. Mở thư mục ThreadKeeper, kéo file vào và đổi đuôi thành .xml.
3. Chọn “Force sync” trong menu ThreadKeeper.

Lưu ý khi sử dụng:

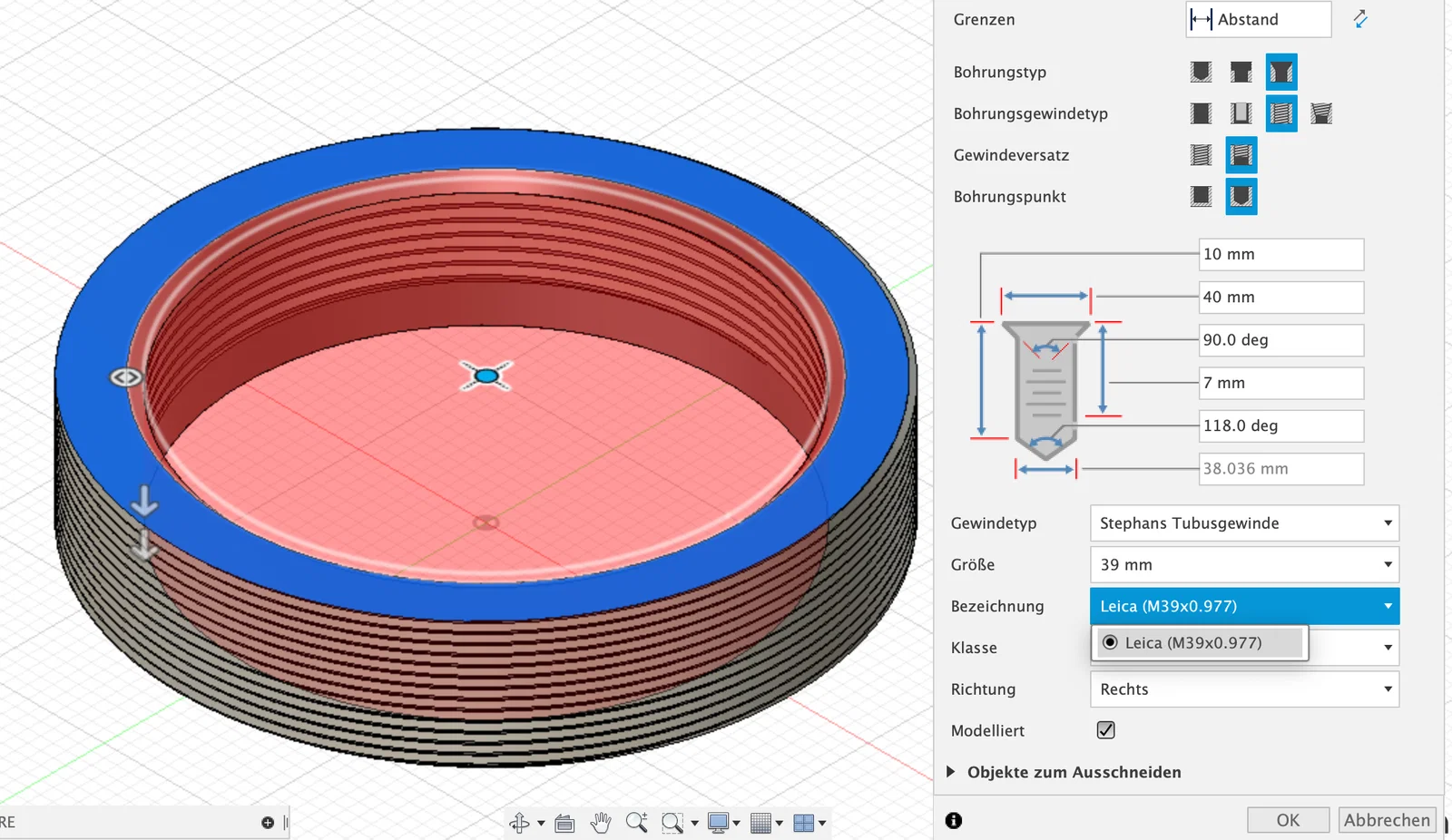

• Khi chọn trong Fusion360, bạn cần chọn theo đường kính trước (ví dụ: chọn 20.32 mm để hiện ren RMS).

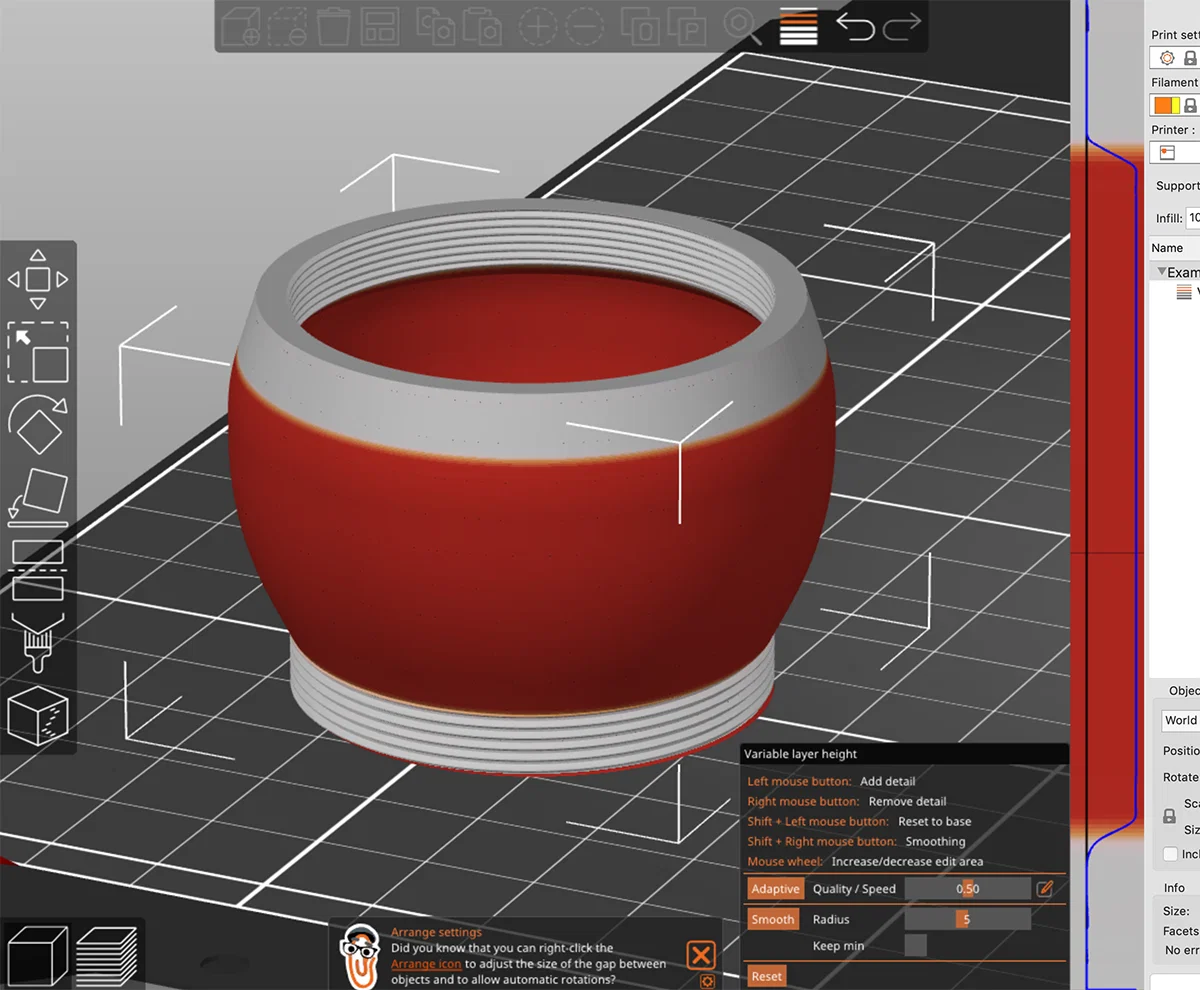

• Đối với in 3D: Ren rất mỏng manh, nên dùng chiều cao lớp in (layer height) từ 0.05 - 0.07 mm. Với các phần thân ống không cần ren, nên dùng layer height lớn hơn để tiết kiệm thời gian.
• Chất liệu: Ưu tiên dùng PLA màu đen mờ (matte) để tránh phản xạ ánh sáng ảnh hưởng đến chất lượng ảnh chụp.
