Ngàm gắn BTT Eddy cho máy in 3D SV08

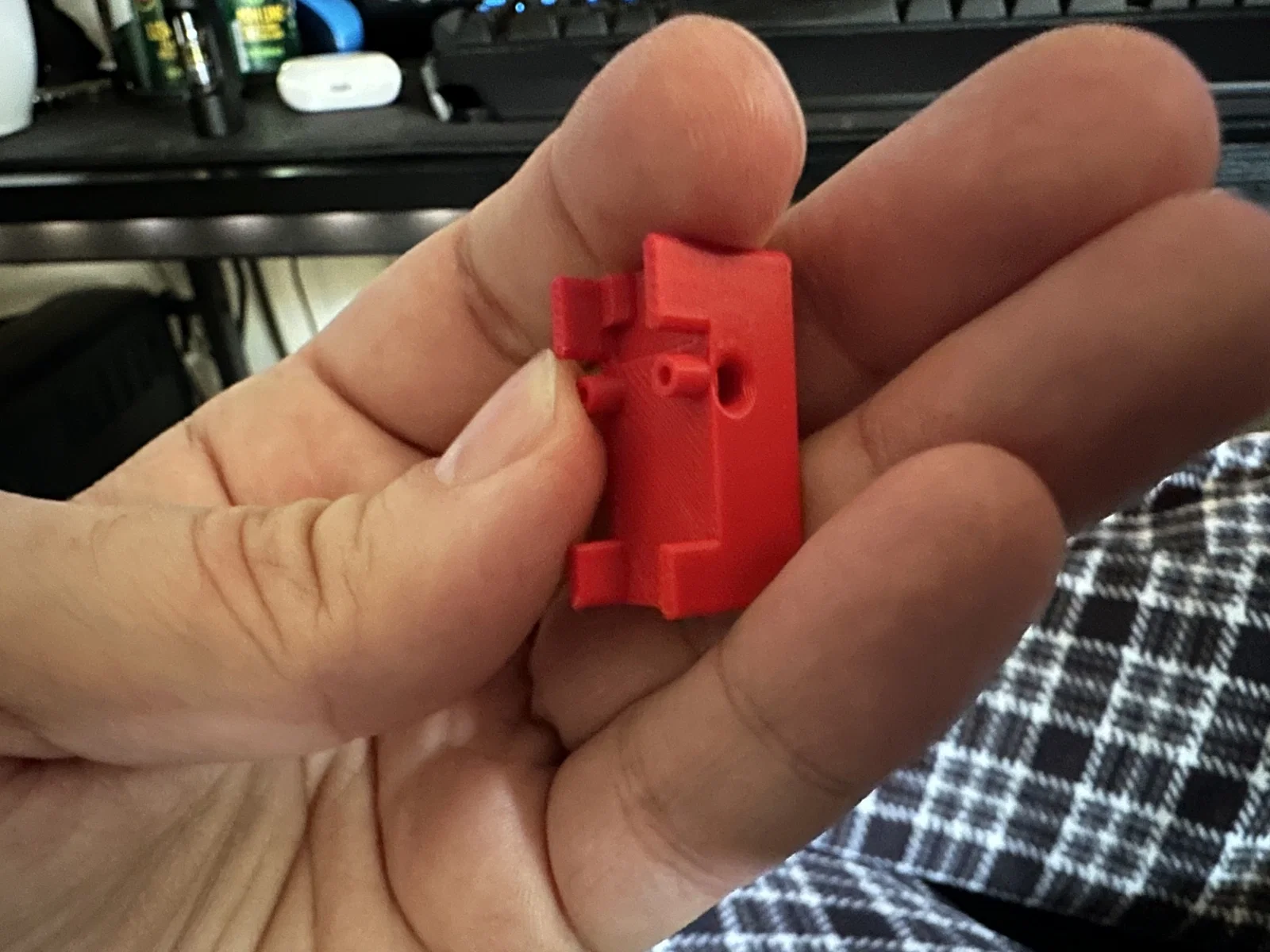

CẬP NHẬT 30/8/24: Mình đã bỏ rất nhiều thời gian đo đạc bằng thước kẹp, dù hơi mỏi cổ một chút, để xác định các giá trị probe offset. Kết quả mình tìm ra là: X = -16, Y = 10.5. Các bạn làm ơn hãy tự kiểm tra kỹ lại xem offset của máy mình có khớp không nhé. Mình không thể đảm bảo là giá trị này sẽ chính xác 100% với mọi bản in. Offset của bạn có thể lệch khoảng 0.5. Vậy nên nhớ kiểm tra lại cho chắc ăn. Cảm ơn mọi người. MỌI TÍN DỤNG XIN DÀNH CHO TÁC GIẢ GỐC. ĐÂY LÀ BẢN SAO CHÉP TỪ TRANG CỦA HỌ: "Cái bàn in khổng lồ mà dùng đầu dò cảm ứng nhạy nhiệt thì chán lắm!! Cảm biến EDDY mới của BIGTREETECH đã có mặt cho Sovol SV08! Dễ dàng thay thế cho đầu dò zin, nhưng cần phải tháo BTT Eddy ra để lắp lại bo mạch vào vỏ mới; nếu được thì nên thêm một miếng tản nhiệt nhỏ lên chip RP2040. Có sẵn file CAD tại đây! Khuyến khích in bằng nhựa ABS/ASA để chịu nhiệt tốt, in với logo hướng xuống mặt bàn, 3 tường, chiều cao lớp 0.1, sử dụng auto supports (cho phần nhỏ nhô ra). Bạn cũng sẽ cần mấy con ốc nhỏ xíu, đây là link mua bộ ốc cho anh em tham khảo!. Loại M1.7x4mm sẽ vừa, mà có sẵn ốc dự phòng trong nhà thì cũng tiện lắm. Cập nhật: đã thêm các file STEP của vỏ/PCB mà mình đã phải dựng lại một phần cho mẫu này. Mọi người cứ thoải mái sử dụng nhé, link CAD trên Onshape ở đây: https://cad.onshape.com/documents/6cbf60e4103aaa5deed66867/w/2d6c64846d93a5045a62152f/e/048ed866265d810353a37313"
