Giá đỡ cuộn nhựa cho Anycubic Kobra 2 Neo

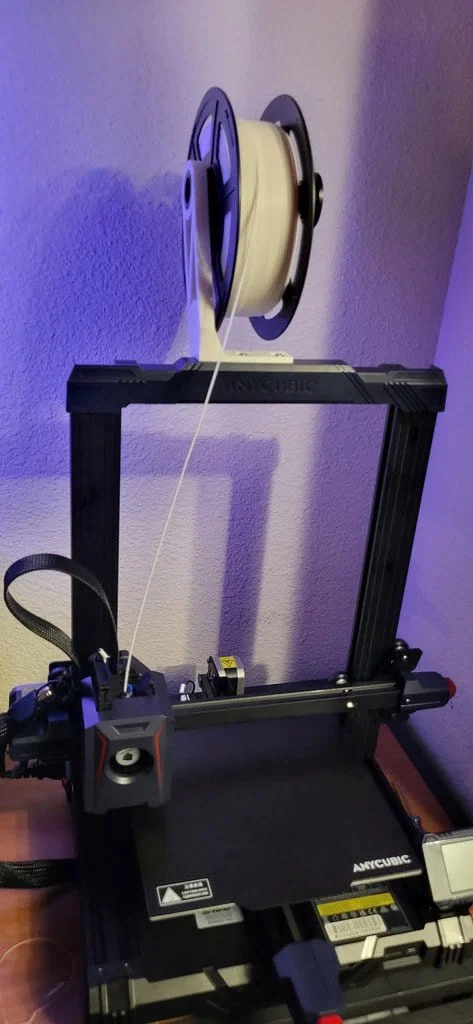

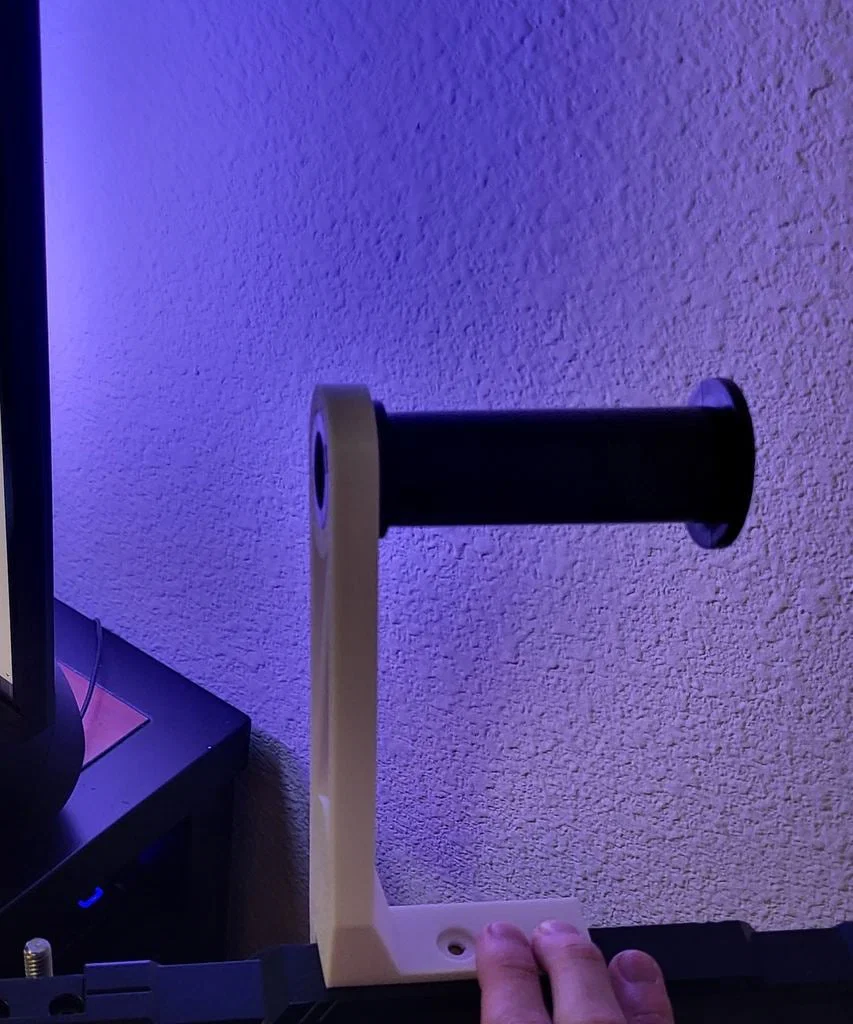

Đây là giá đỡ cuộn nhựa (spool holder) được thiết kế riêng cho máy in Anycubic Kobra 2 Neo, tận dụng 2 lỗ ốc có sẵn ở phía trên đầu máy và thanh giữ cuộn nhựa đi kèm theo máy. Khoảng cách giữa các lỗ này là 30-31mm, rất lý tưởng cho kiểu thiết kế này!

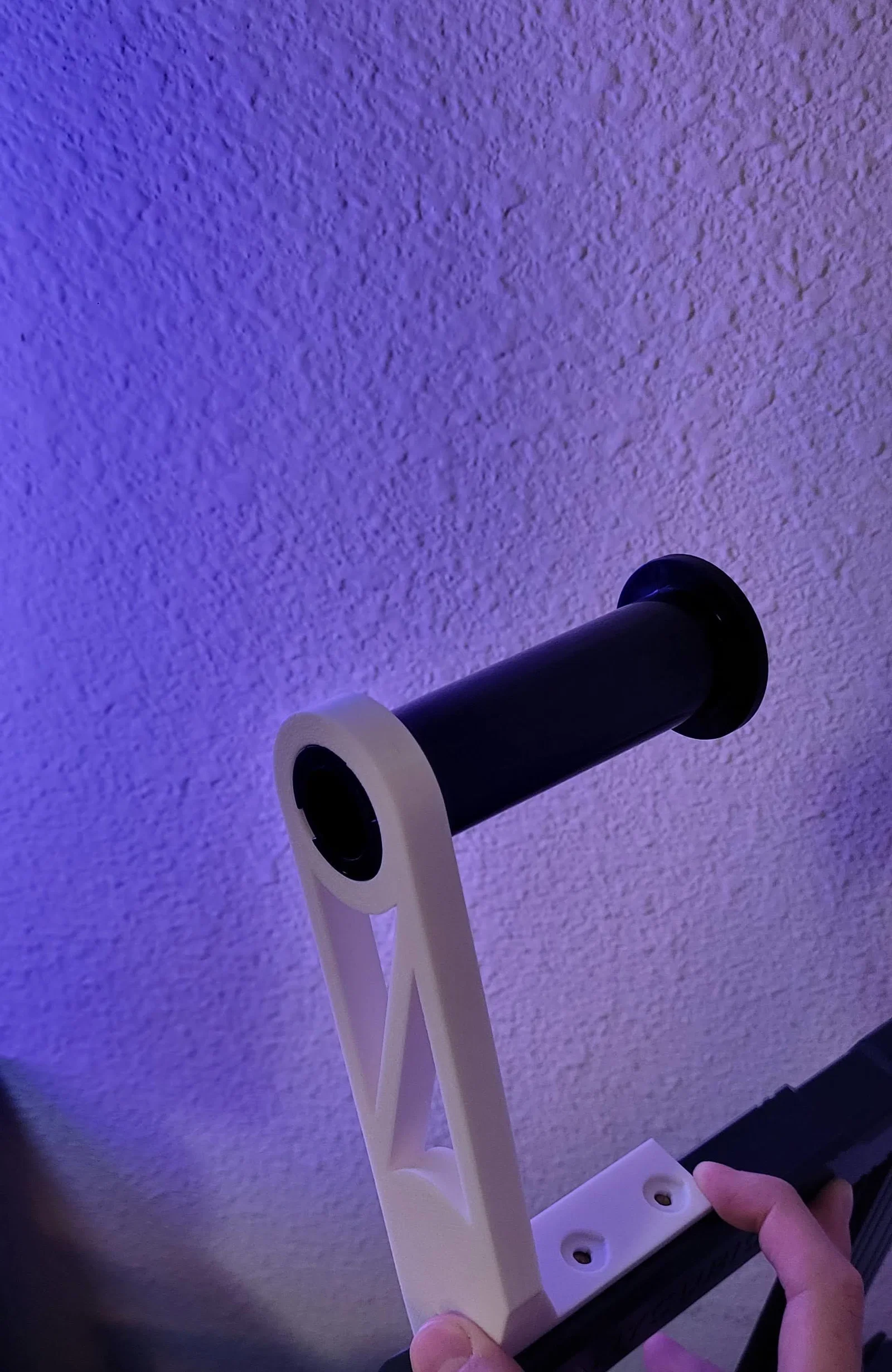

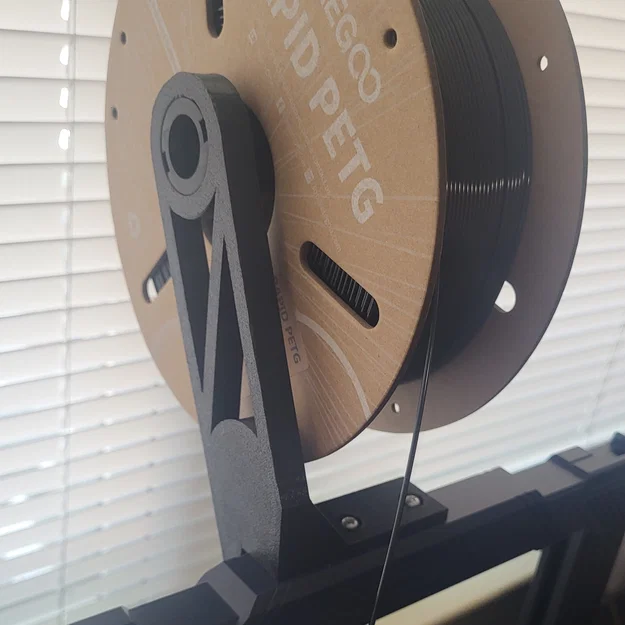

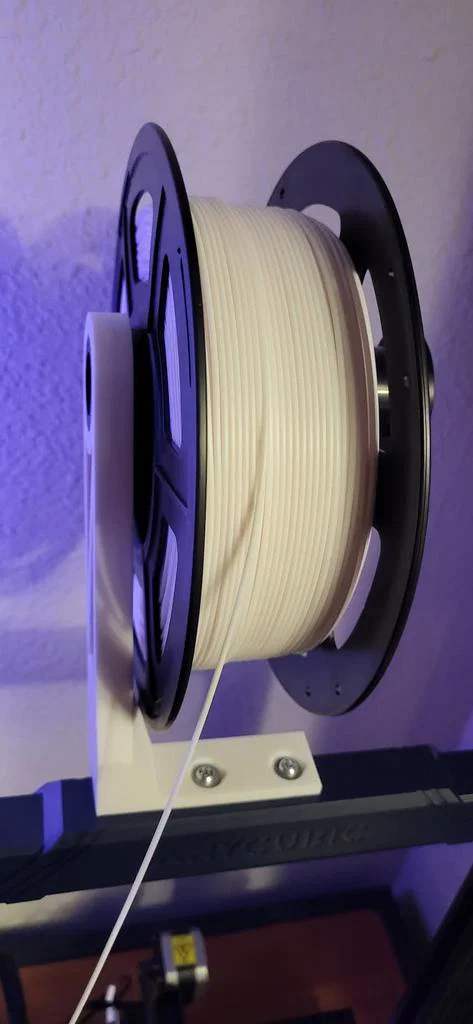

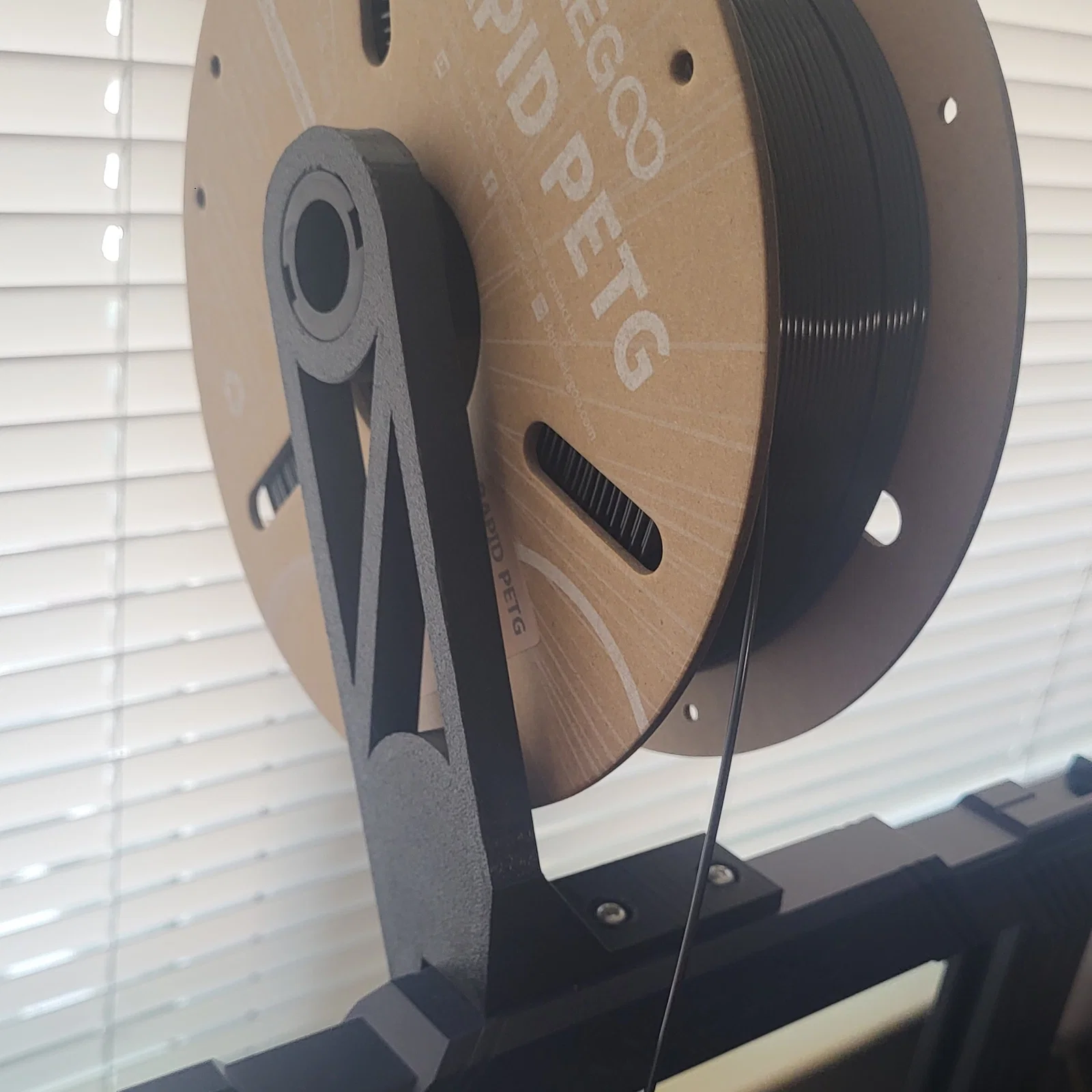

Thiết kế này được lấy cảm hứng từ https://www.thingiverse.com/thing:6359735 ở phần ngàm gắn, còn lại là do mình tự thiết kế. Mình đã in thử bằng nhựa PLA màu trắng, nhưng mình nghĩ đa số mọi người sẽ thích in màu đen cho tiệp với màu máy.

Bạn sẽ cần chuẩn bị thêm 2 con ốc M4 10mm và 2 vòng đệm (10mm).

Lưu ý: Nếu dùng PLA thường thì sau một thời gian giá sẽ bị võng (mình đã rút kinh nghiệm từ lỗi này). Mình khuyên nên dùng nhựa ABS, ASA hoặc PETG để đảm bảo độ bền. PLA+ hoặc các dòng nhựa PLA gia cường khác có thể dùng được nhưng mình chưa thử nghiệm.

Thiết lập in (Print Settings)

Thương hiệu máy in: Anycubic

Máy in: Kobra 2

Rafts: Không

Supports (Hỗ trợ): Không

Độ phân giải: 0.3

Infill: 25%

Chất liệu nhựa: Anycubic PLA

Ghi chú: Có thể cần dùng support cho 2 cái mấu nhỏ ở lỗ gắn thanh giữ cuộn, nhưng các lỗ bắt ốc thì không cần. Mình đã dùng tính năng "paint on supports" trong Prusa Slicer cho các vị trí đó. Mình dùng 4 lớp thành (perimeters) để tăng độ chắc chắn cho chi tiết.

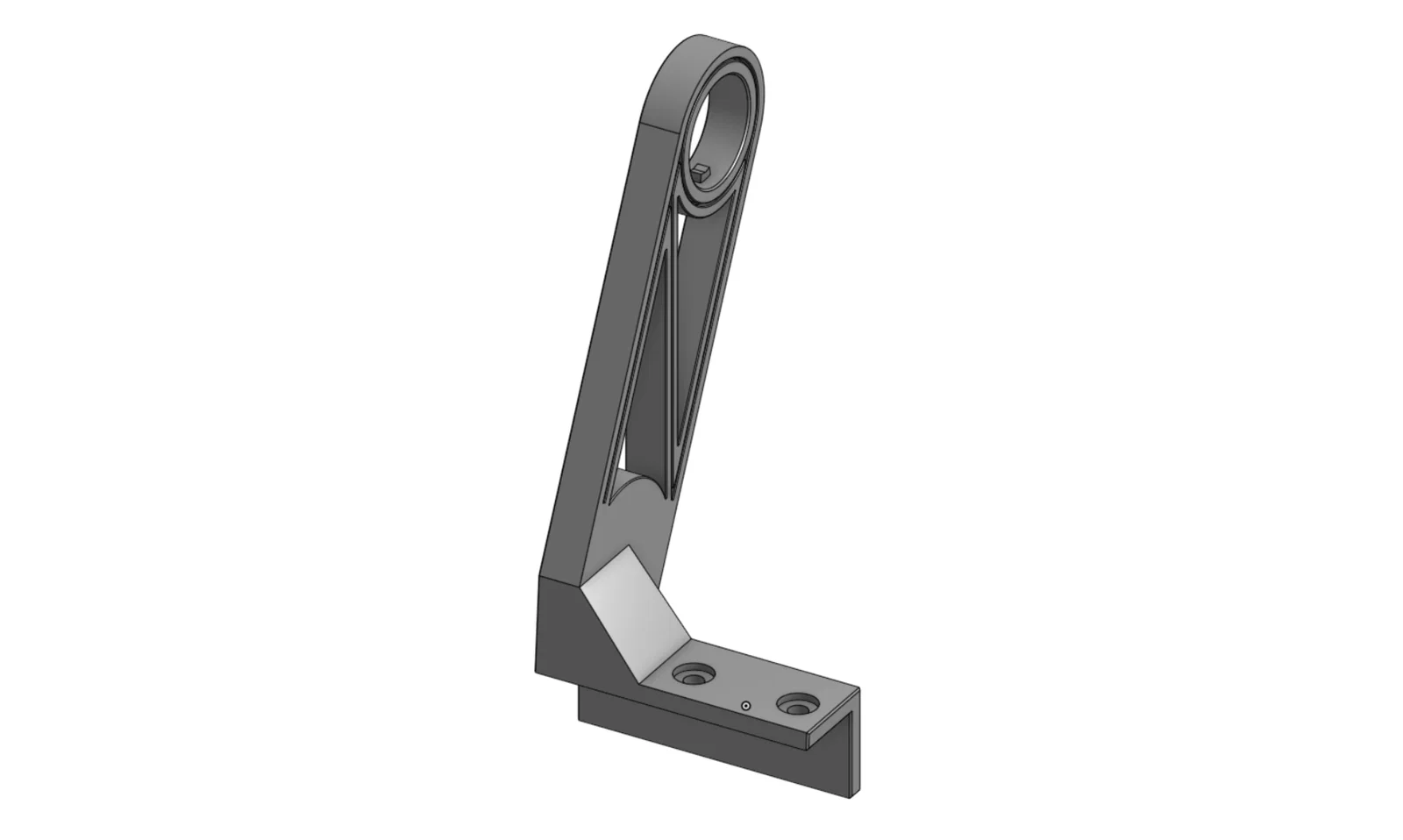

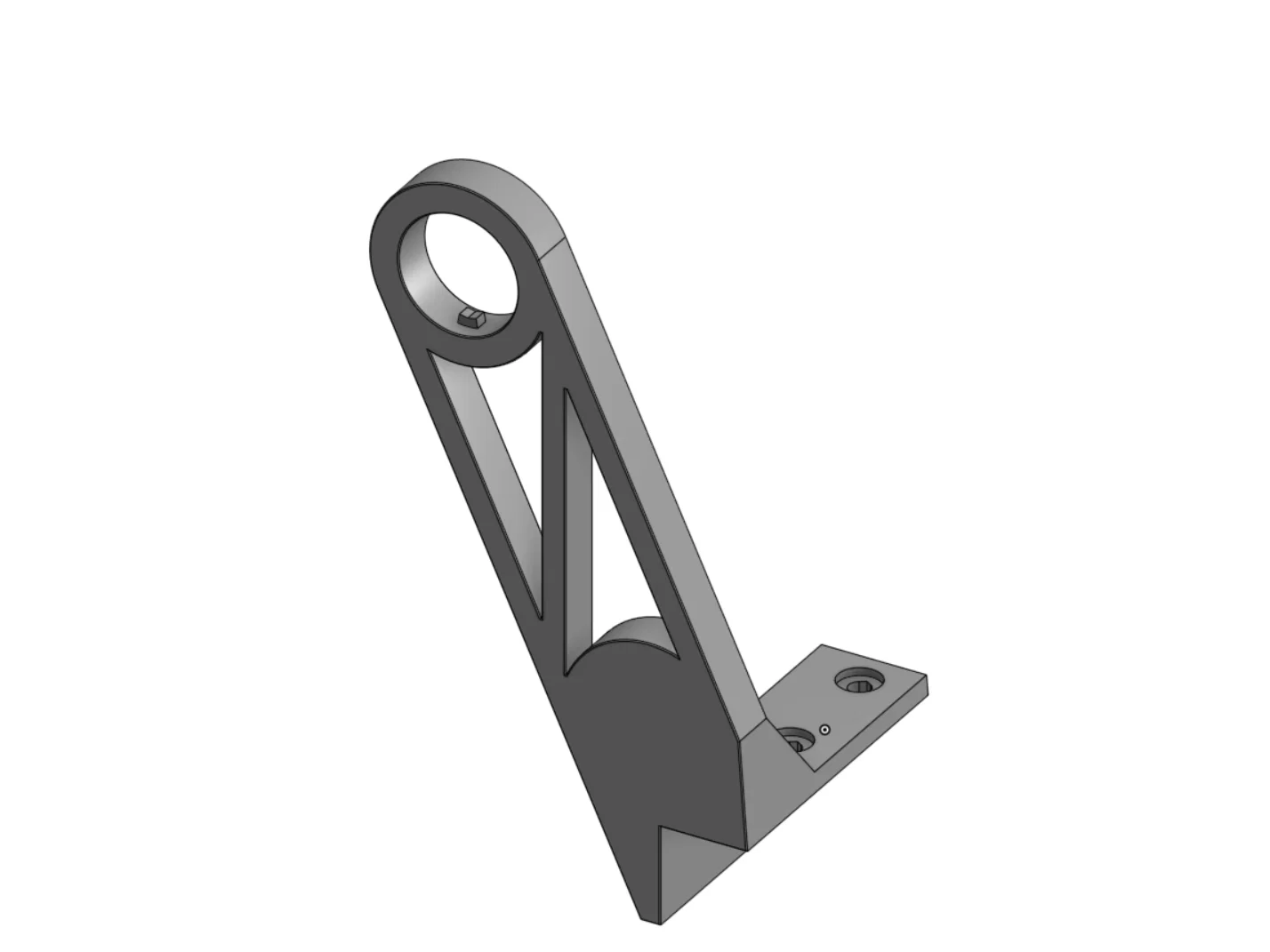

Cách mình thiết kế ===================

Link Onshape: https://cad.onshape.com/documents/9cbdfb30939c3ad1ea035fe2/w/fff96aa74c803b5336bdff35/e/6935ee9b9172b45a1c7a1cd4?renderMode=0&uiState=659edc49284b604322afb9e2

Mình có thiết lập một số biến số để thay đổi dung sai và lỗ vòng đệm. Trong bản thiết kế hiện tại, lỗ vòng đệm đang là 12mm trong khi thực tế chỉ cần 10mm. Sau này mình có thể sẽ đăng phiên bản chỉnh sửa lại, nhưng hiện tại thì dùng như vậy vẫn ổn.
