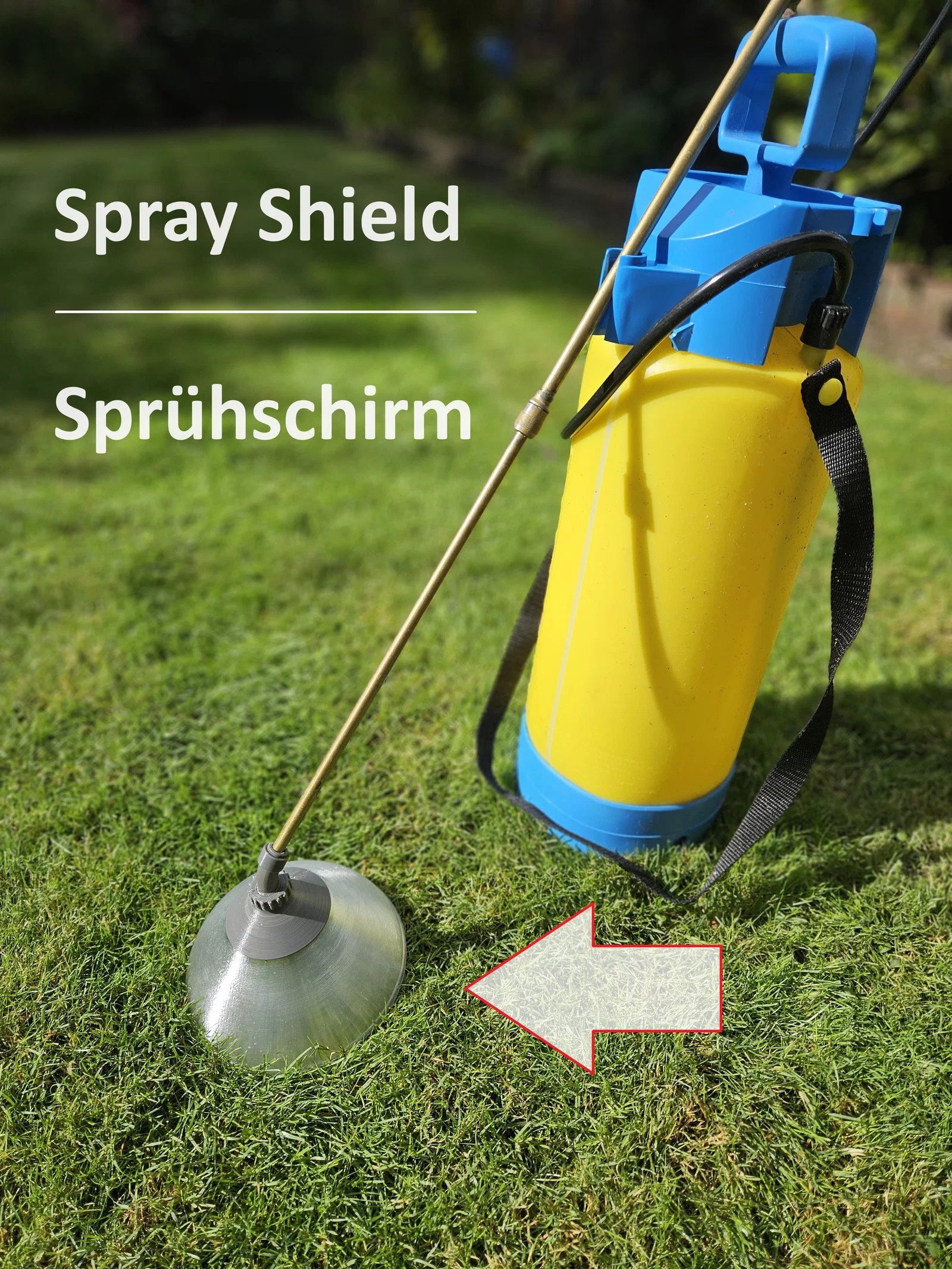

Khiên chắn tia phun cho bình xịt áp suất (Spray Shield)

Tôi luôn tìm kiếm một chiếc khiên chắn tia phun (spray shield) giá rẻ cho bình xịt tưới cây trong vườn, loại mà mình có thể gắn vào mà không cần thay đổi đầu phun. Cuối cùng, tôi đã tự thiết kế một cái cho riêng mình.

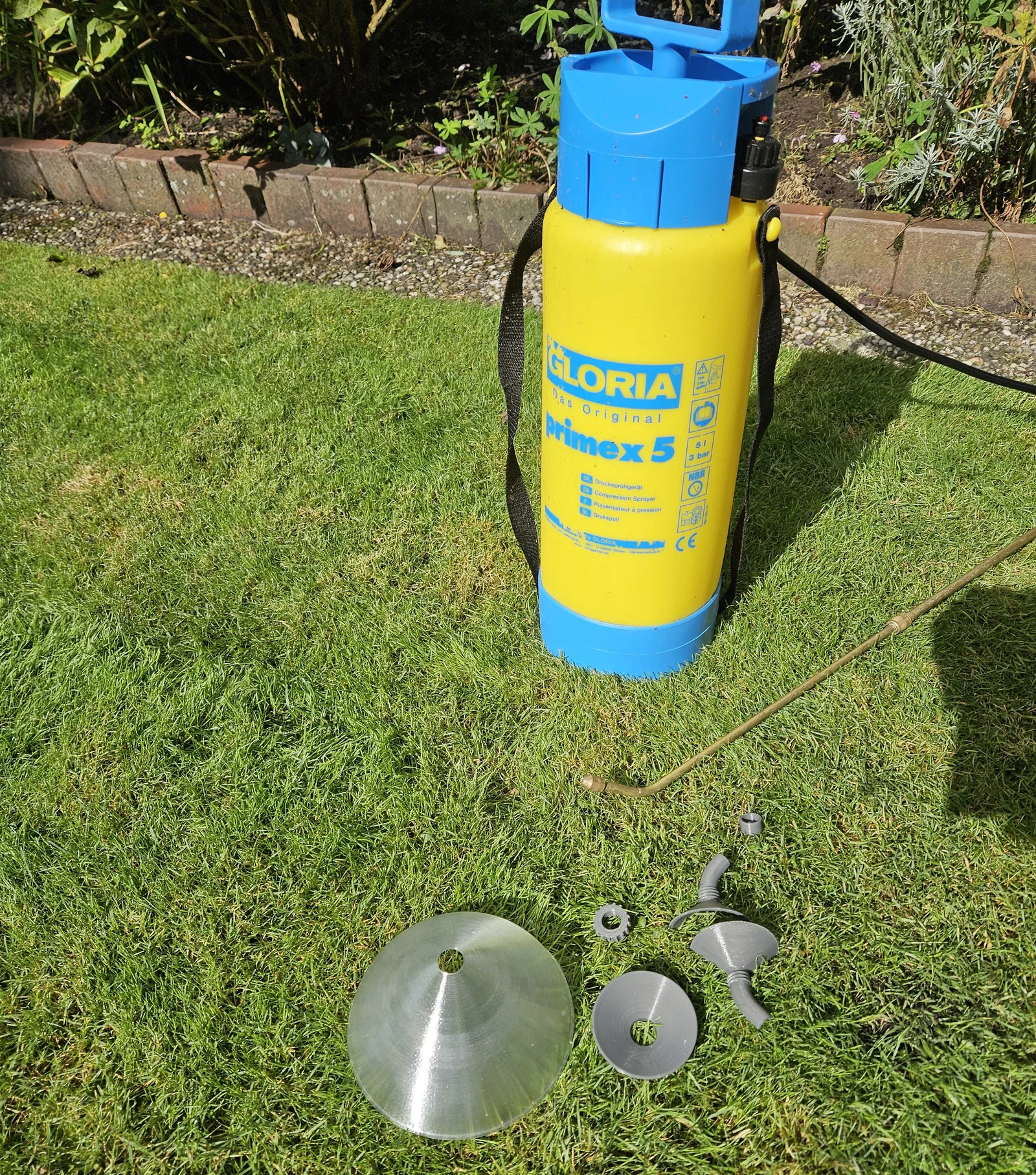

Thiết kế này chủ yếu dành cho các loại bình xịt áp suất của Gloria, nhưng cũng có thể vừa với các thương hiệu khác. Cần phun của bình Gloria (bằng đồng) có đường kính 8mm, độ cong 50 độ với bán kính cong trong là 25mm (đó là kích thước tôi đo được và nó khớp như bạn thấy trong ảnh).

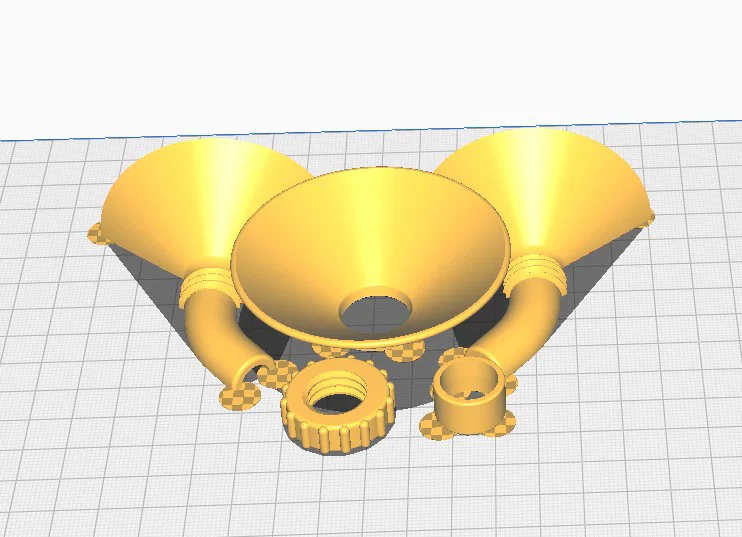

Tất cả các bộ phận đều có thể in được, không cần thêm linh kiện hay keo dán. Các bộ phận kẹp giữ tôi in với chế độ 'adaptive layer height' để có bề mặt tròn mịn và phần ren chuẩn xác. Trong Cura, tôi dùng thêm các miếng 'anti warping' thay vì dùng brim để đảm bảo chúng bám chặt vào bàn in. Phần nắp chụp được thiết kế với độ dày thành 1.2mm và có thể in bằng chế độ vase mode (hay còn gọi là spiral/contour) để không bị lộ đường vân. Tôi đã dùng nhựa PETG trong suốt và đầu phun 0.8mm (độ rộng đường in 150% cho thành 1.2mm). Nếu bạn không có đầu phun lớn nhưng vẫn muốn in vase mode, nó có thể sẽ hoạt động với thành mỏng hơn (điều này giúp trong suốt hơn nhưng sẽ giảm độ cứng cáp).

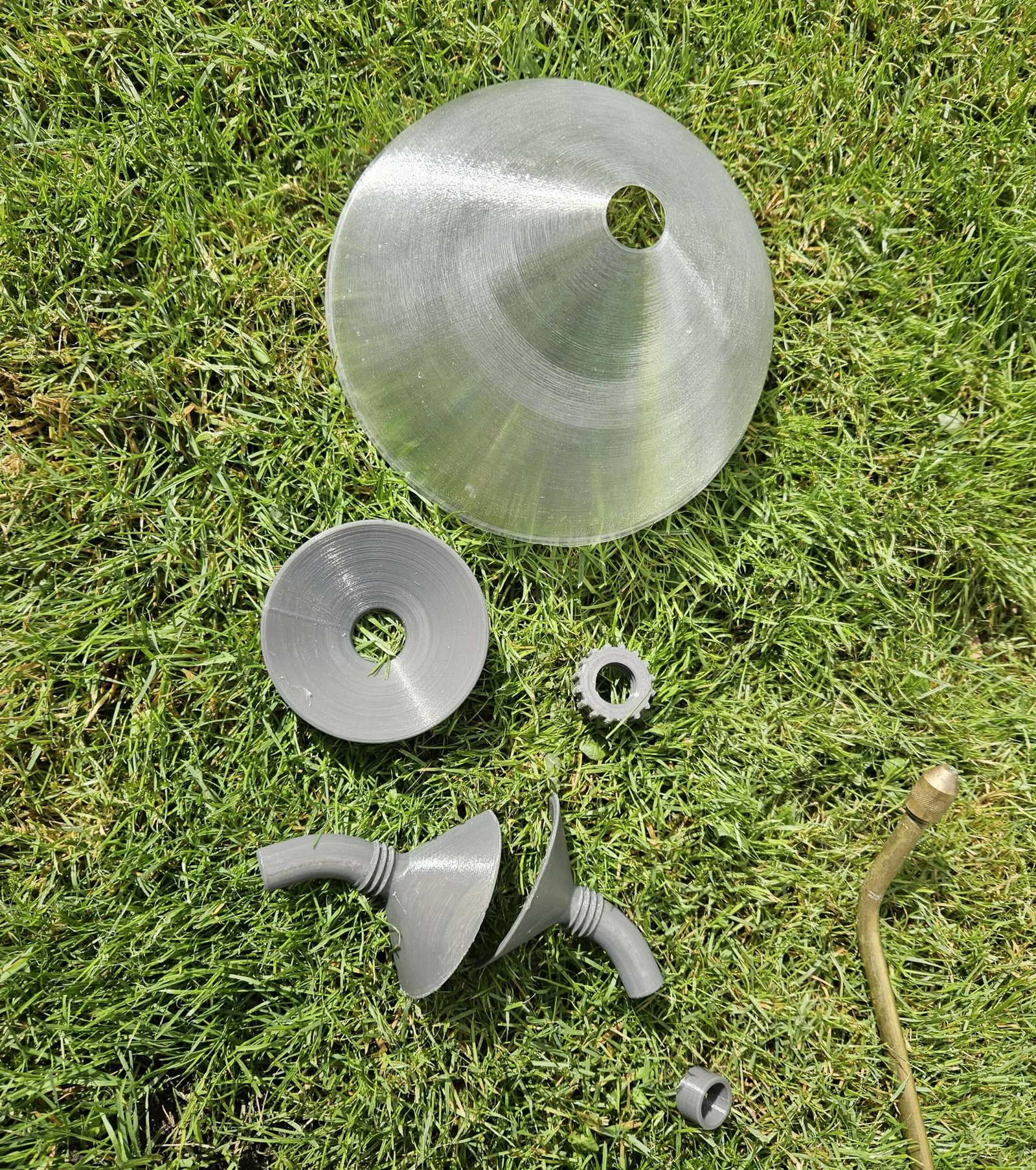

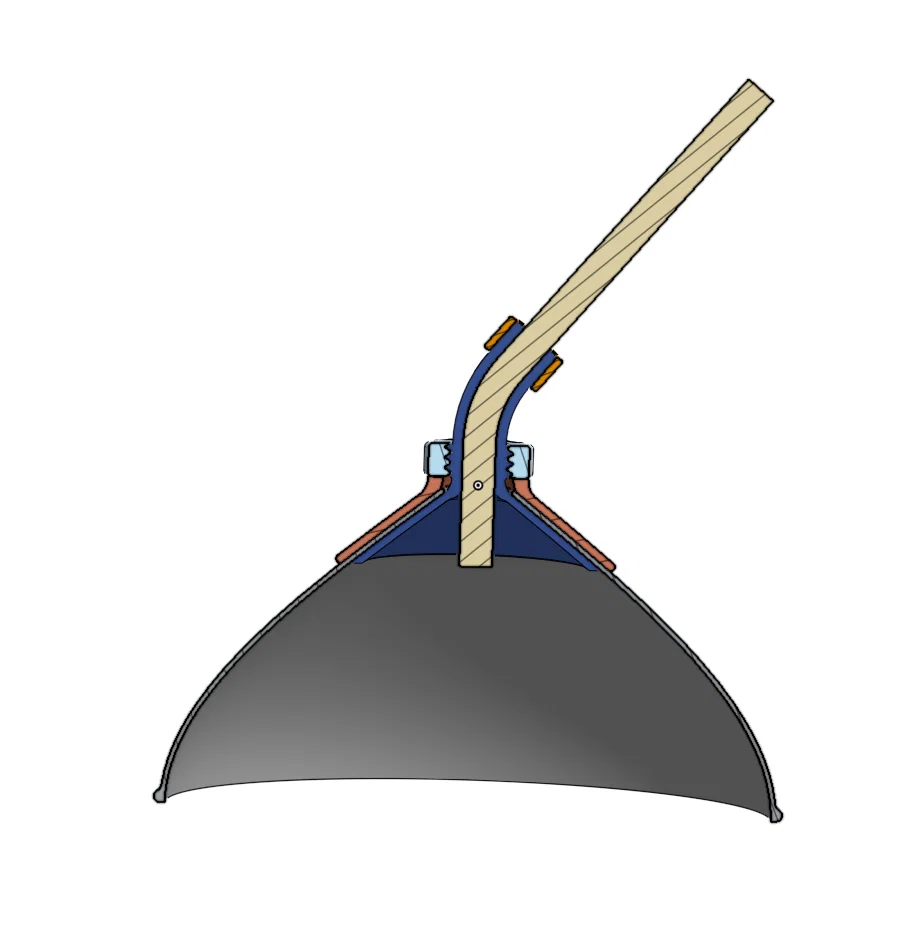

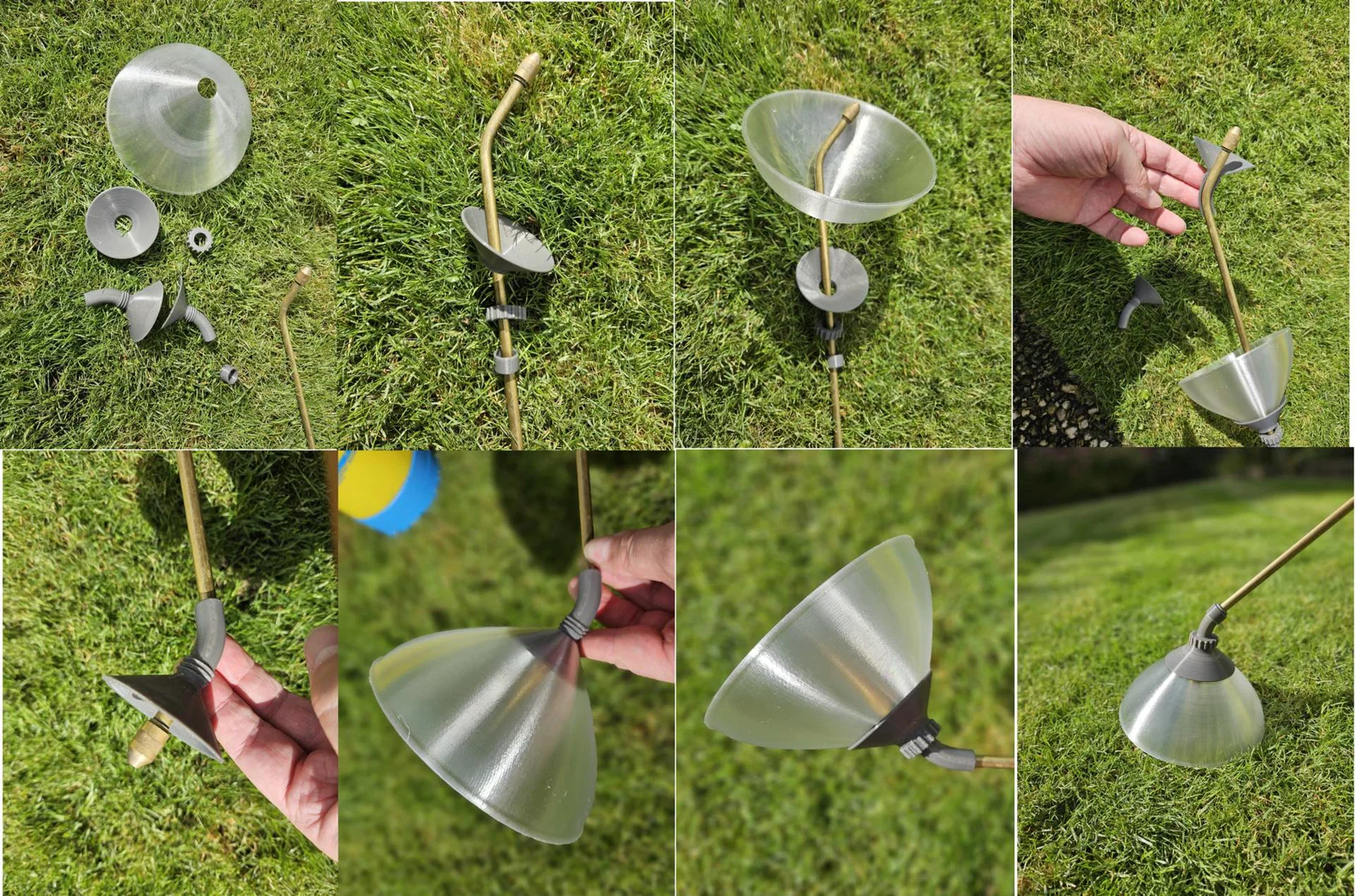

Cách lắp đặt được mô tả qua loạt hình ảnh: Trượt vòng đệm (tùy chọn), đai ốc, nắp ngoài và nắp chụp vào cần phun (tất cả nên vừa vặn qua đầu phun). Sau đó gắn hai nửa của phần kẹp trong vào chỗ cong của đầu phun và dùng đai ốc có khía để cố định mọi thứ. Cái vòng phía trên thực tế không thực sự cần thiết lắm.
