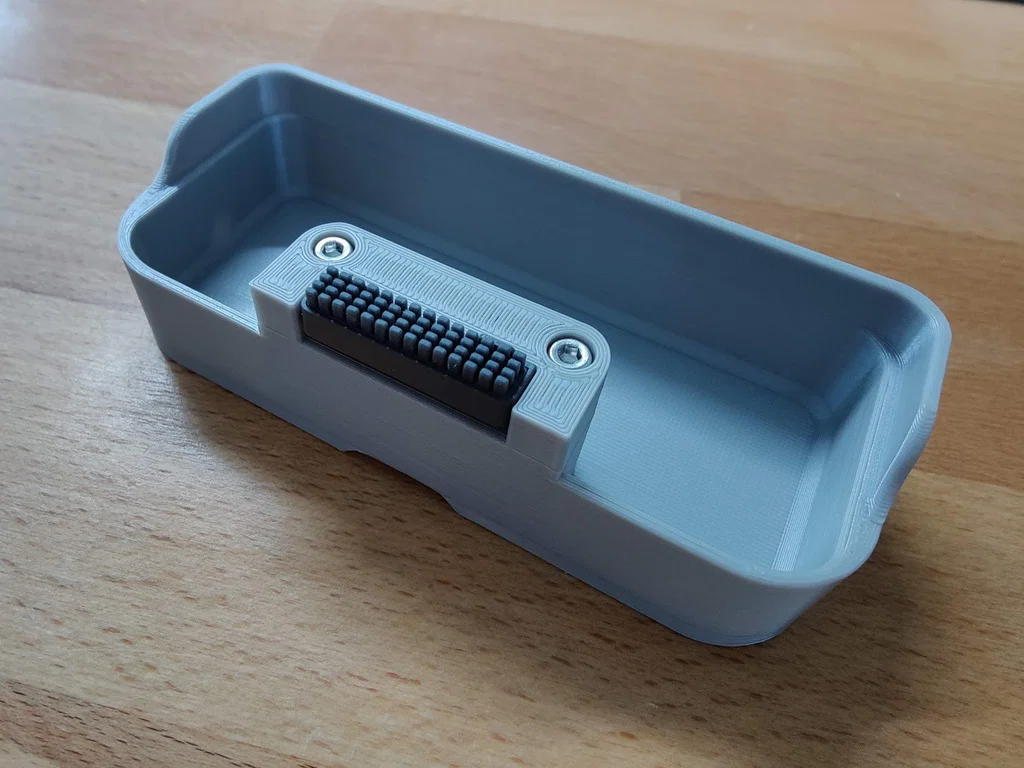

Voron 2.4 Bedpan v3 kèm silicon nozzle wiper (Bambu A1 mini)

Trước tiên xin gửi lời cảm ơn đến thiết kế gốc: https://github.com/Midnite3DP/voron-bedpan

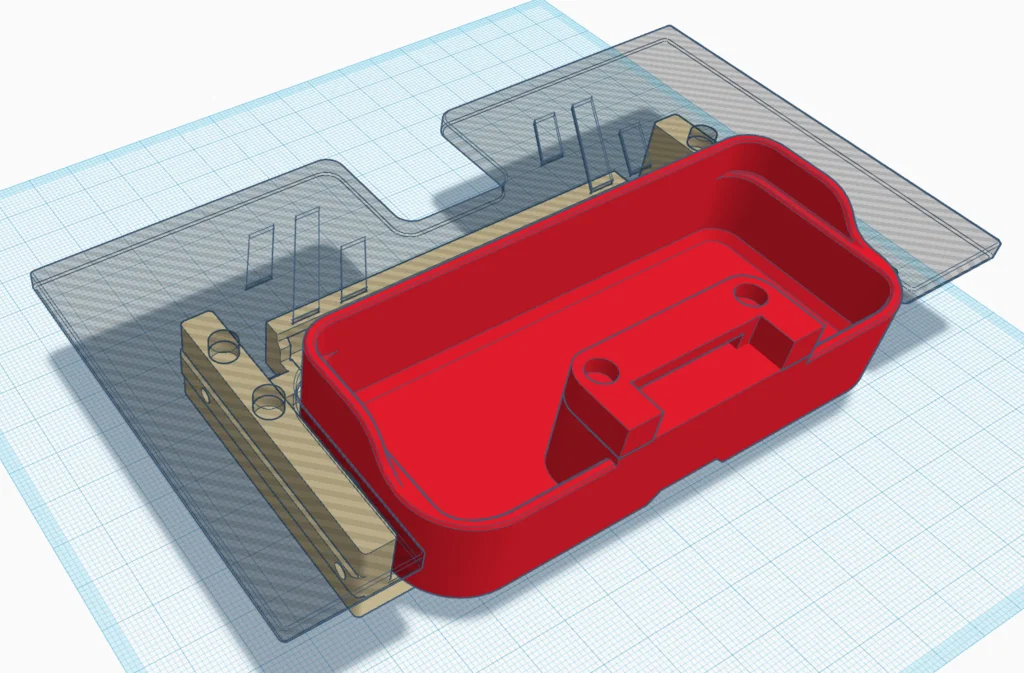

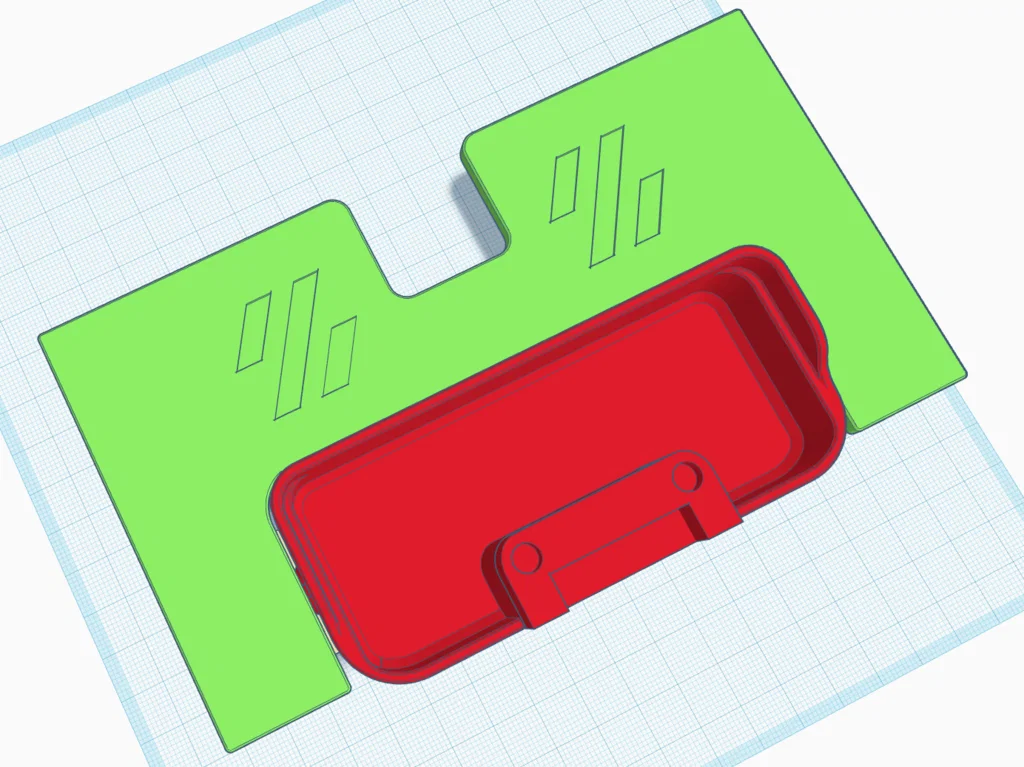

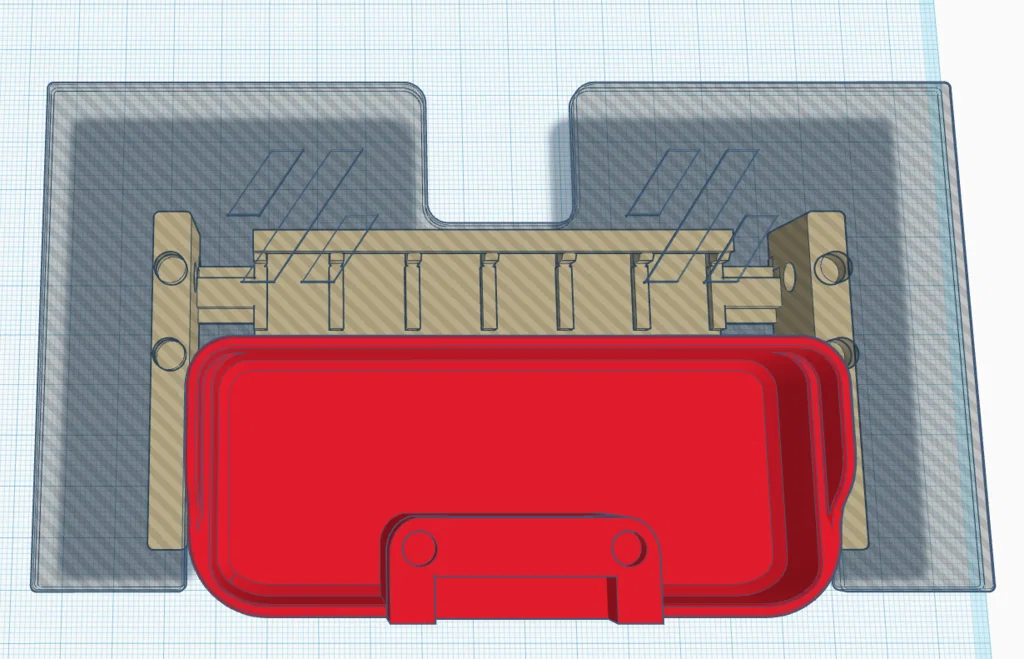

Mình đã chỉnh sửa khá nhiều từ thiết kế này để có một Bedpan mượt hơn và có nắp cho Voron 2.4 của mình (không quan trọng bed size nào).

Ban đầu mình dùng loại chổi đồng (brass brush) để lau nozzle, nhưng mình thấy nozzle wiper của Bambulab A1 mini nên đã chỉnh lại bedpan để gắn được nó.

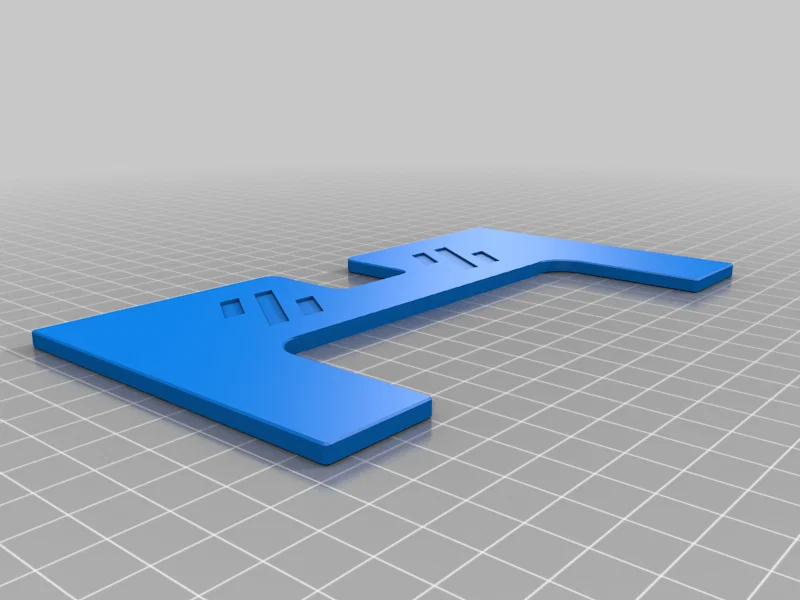

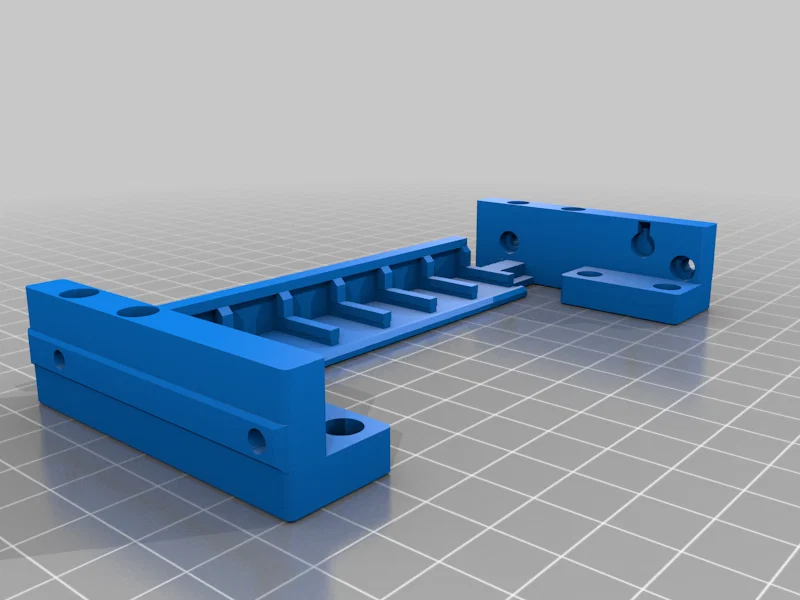

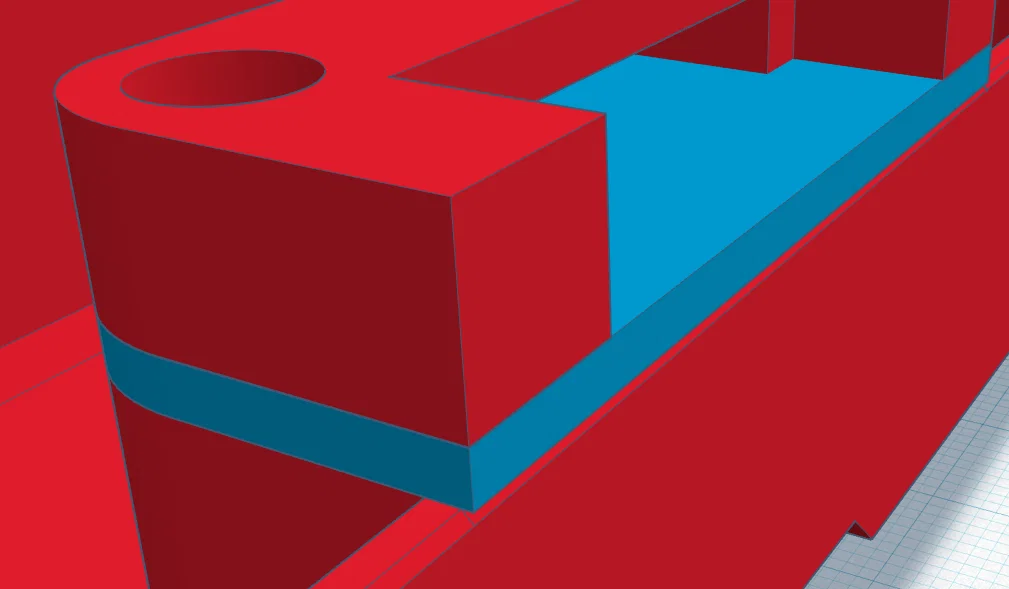

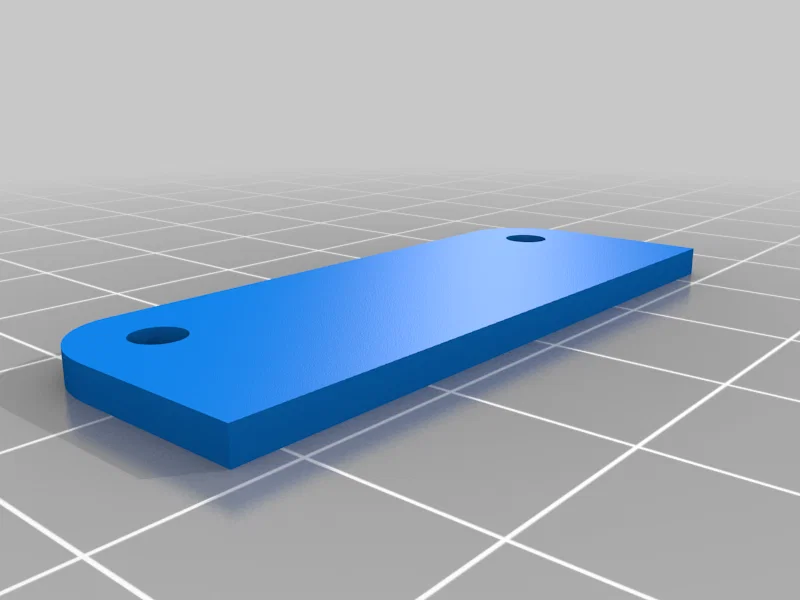

Bạn chỉ cần in tất cả file (khuyến nghị in ASA hoặc ABS vì nó nằm gần heatbed). Phần duy nhất cần chỉnh là “intermediate plate” theo kích thước bạn muốn.

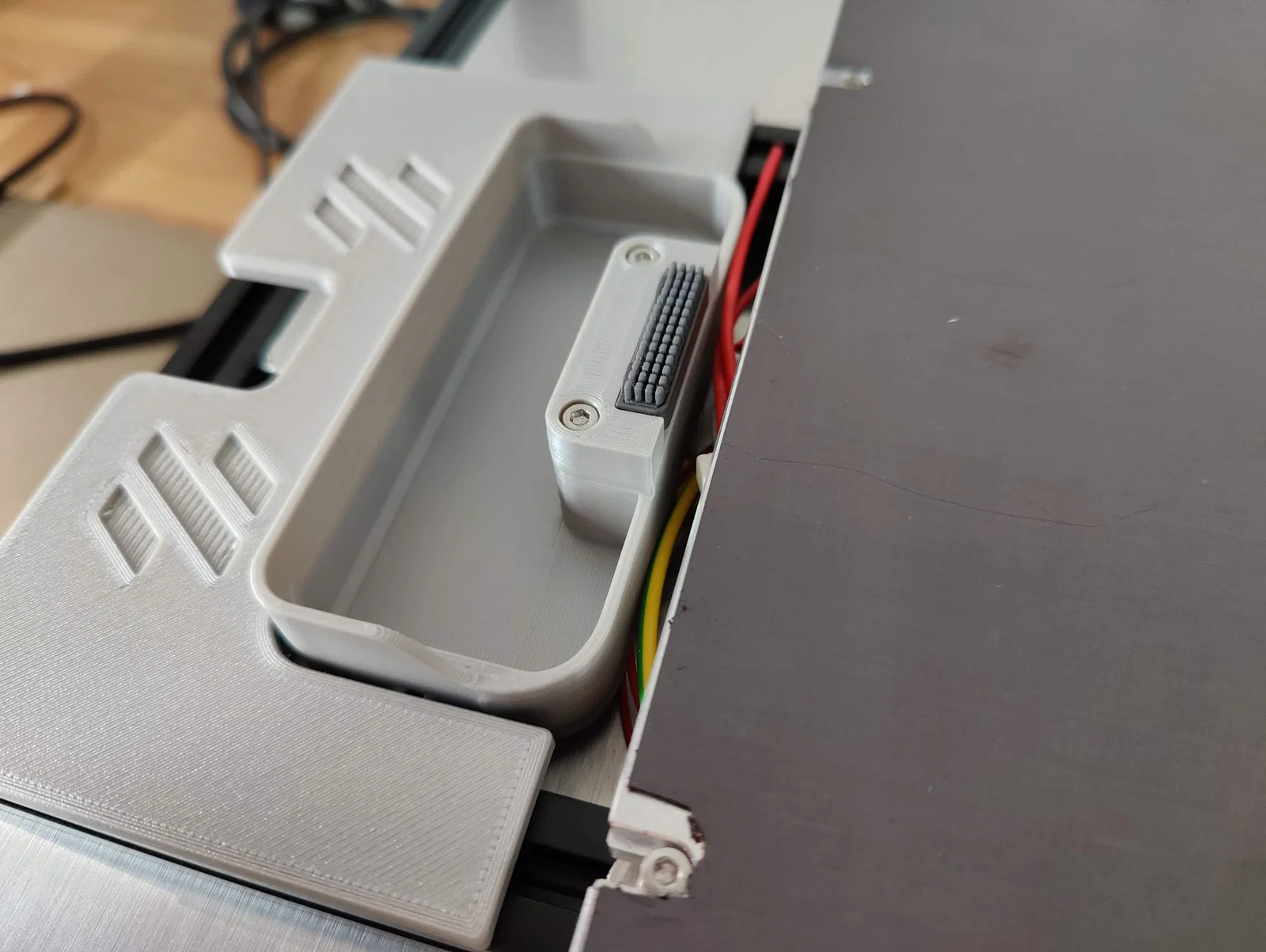

Để làm việc này, hãy đo chiều cao trên Voron 2.4 của bạn từ mặt trên của deck panel tới mặt trên của printplate. Từ số đo này (ví dụ 37mm) bạn trừ đi 35mm là ra kích thước intermediate plate. Khi đó silicon brush của wiper A1 mini sẽ nằm khoảng 3mm phía trên printplate và bạn có thể wipe ngon lành.

Với Voron 2.4 của mình, intermediate plate cần 2mm, nhưng bạn cứ chỉnh độ cao tấm này theo máy của bạn trong Slicer.

BOM:

6x M3x8 SHCS

4x M3 T-Nuts

20x nam châm 6x3mm

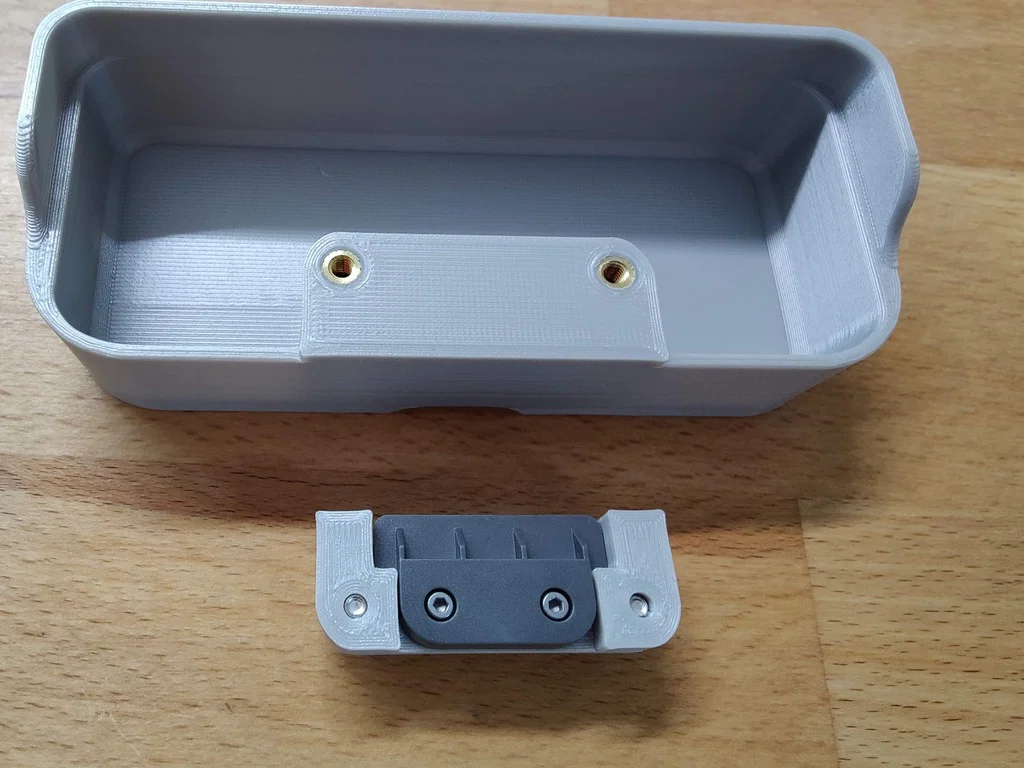

2x M3 Threaded Insert (M3x5x4 / loại Voron)

1x Bambulab A1 mini nozzle wiper (https://eu.store.bambulab.com/de/collections/accessories-for-a1-mini/products/heatbed-nozzle-wiper-a1-mini)

Để dùng bedpan này mình dùng macro sau:

Vì Repo trên github có vẻ đã bị mất nên mình reupload macro dưới dạng file txt trong phần đính kèm.

Print Settings

Printer Brand:

VoronDesign

Printer:

Voron2 300

Rafts:

No

Supports:

No

Resolution:

0,2

Infill:

42

Filament: Nobufil ABSx aluminium grey

Category: 3D Printer Accessories
