Dụng cụ cắt ống lọc nước (3/8", 1/4" và PTFE)
- Lượt tải
- 159
- Lượt thích
- 32
- Lượt coi
- 832
- Bản remix
- 0
- Bình luận
- 0
File 5 1,3 MB
- lower-v9_1776718833.stlSTL · 140,3 KB
- upper-v9_1776718835.stlSTL · 97,5 KB
- both_1776718835.3mf3MF · 84,9 KB
- tube_cutter_v9_1776718836.f3dF3D · 324 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #319348
- Danh mục
- DIY
- Ngày đăng
Mô tả

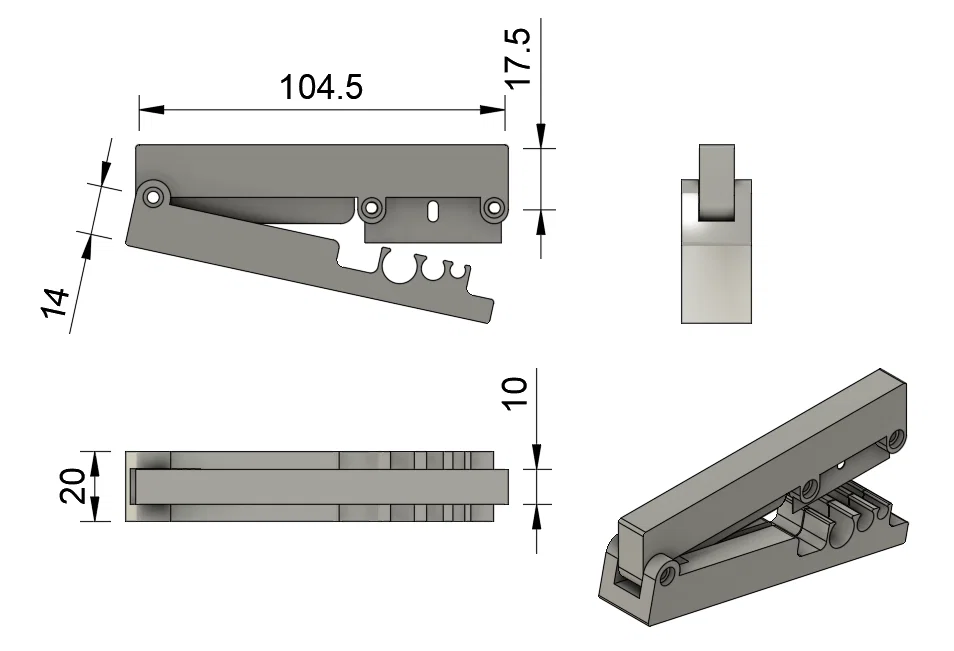

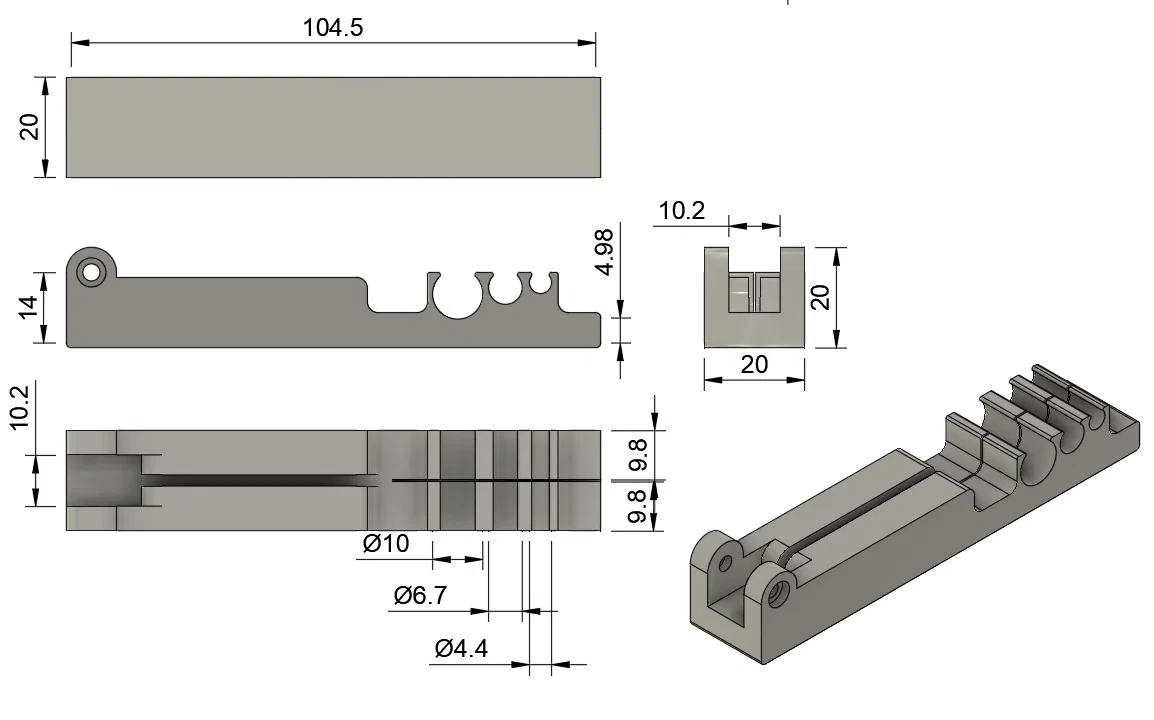

Dụng cụ cắt ống này rất dễ in, dễ lắp ráp và sử dụng. Nó có thể cắt được 3 kích thước ống khác nhau:
- 3/8” (9.525mm) dùng trong các hệ thống lọc nước RO
- ¼” (6.35mm) dùng trong các hệ thống lọc nước RO
- PTFE (4mm)

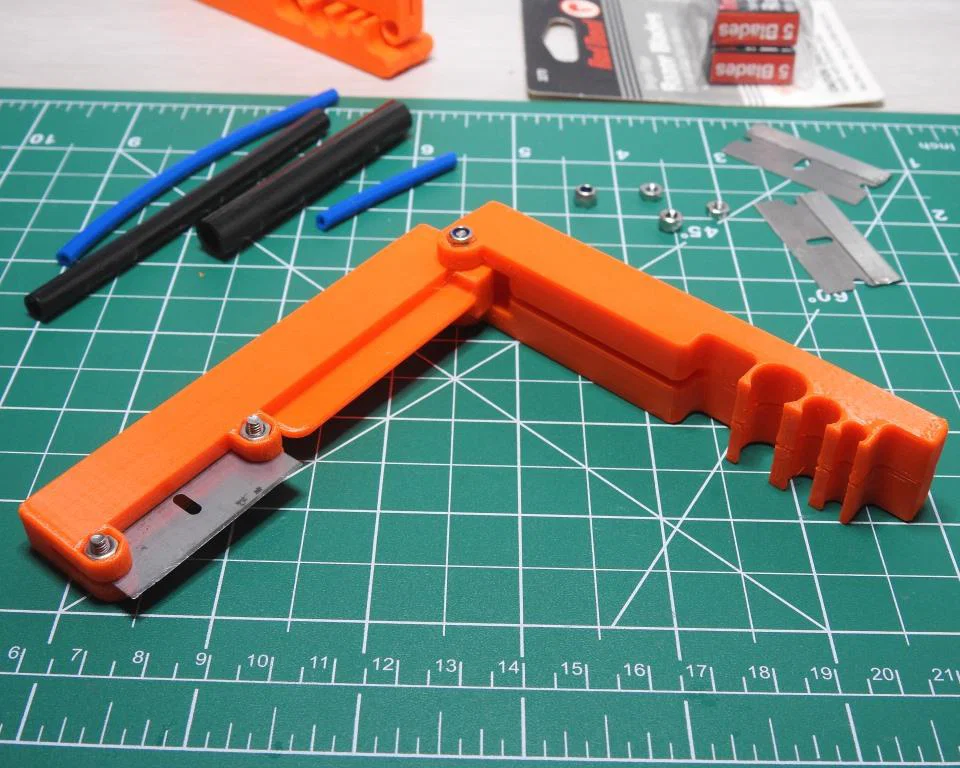

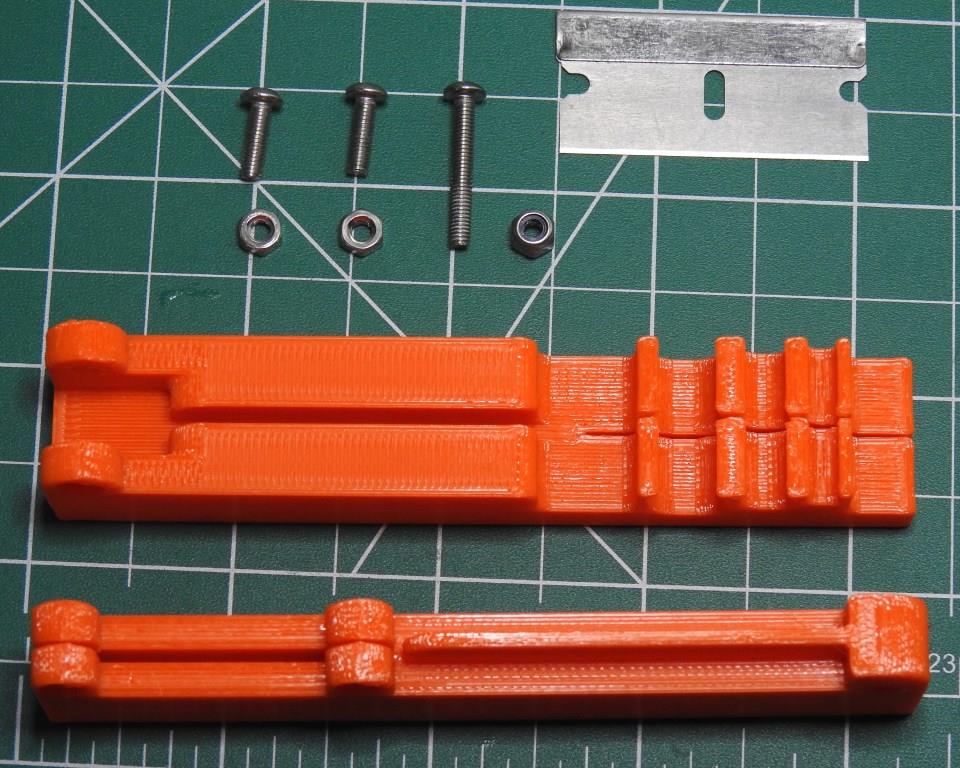

Linh kiện cần chuẩn bị

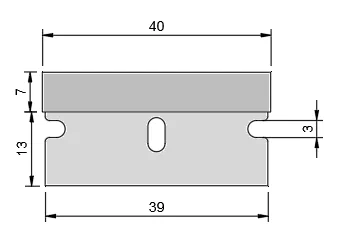

- 1 lưỡi dao lam (loại 1 lưỡi)
- 1 ốc M3x20
- 1 đai ốc khóa tự hãm M3
- 2 ốc M3x8
- 2 đai ốc lục giác M3
Hướng dẫn lắp ráp

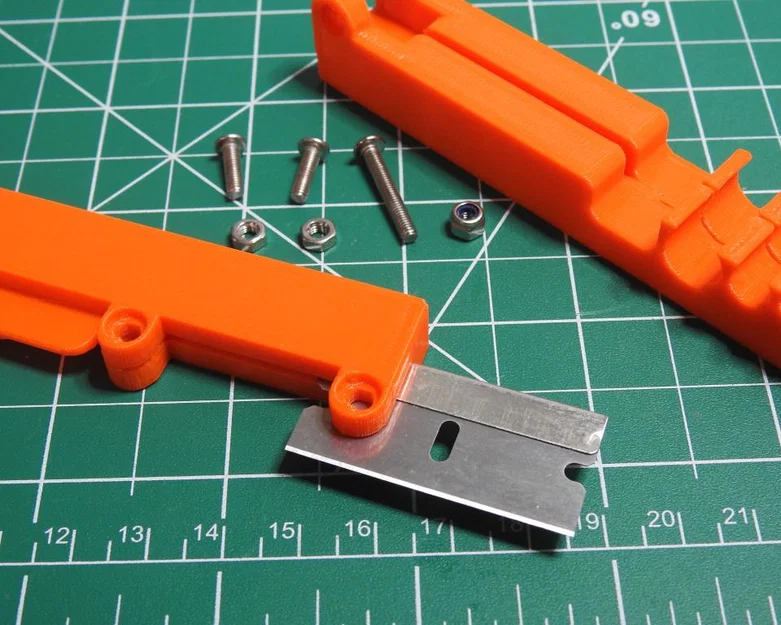

- Luồn lưỡi dao lam vào từ phía đầu cho đến khi các lỗ khớp với nhau.
- Cố định bằng ốc M3x8 (hoặc 10) và đai ốc. Lưu ý một mặt có hốc tròn cho đầu ốc và mặt kia có hốc lục giác cho đai ốc. Vặn chặt để giữ lưỡi dao không bị xê dịch.

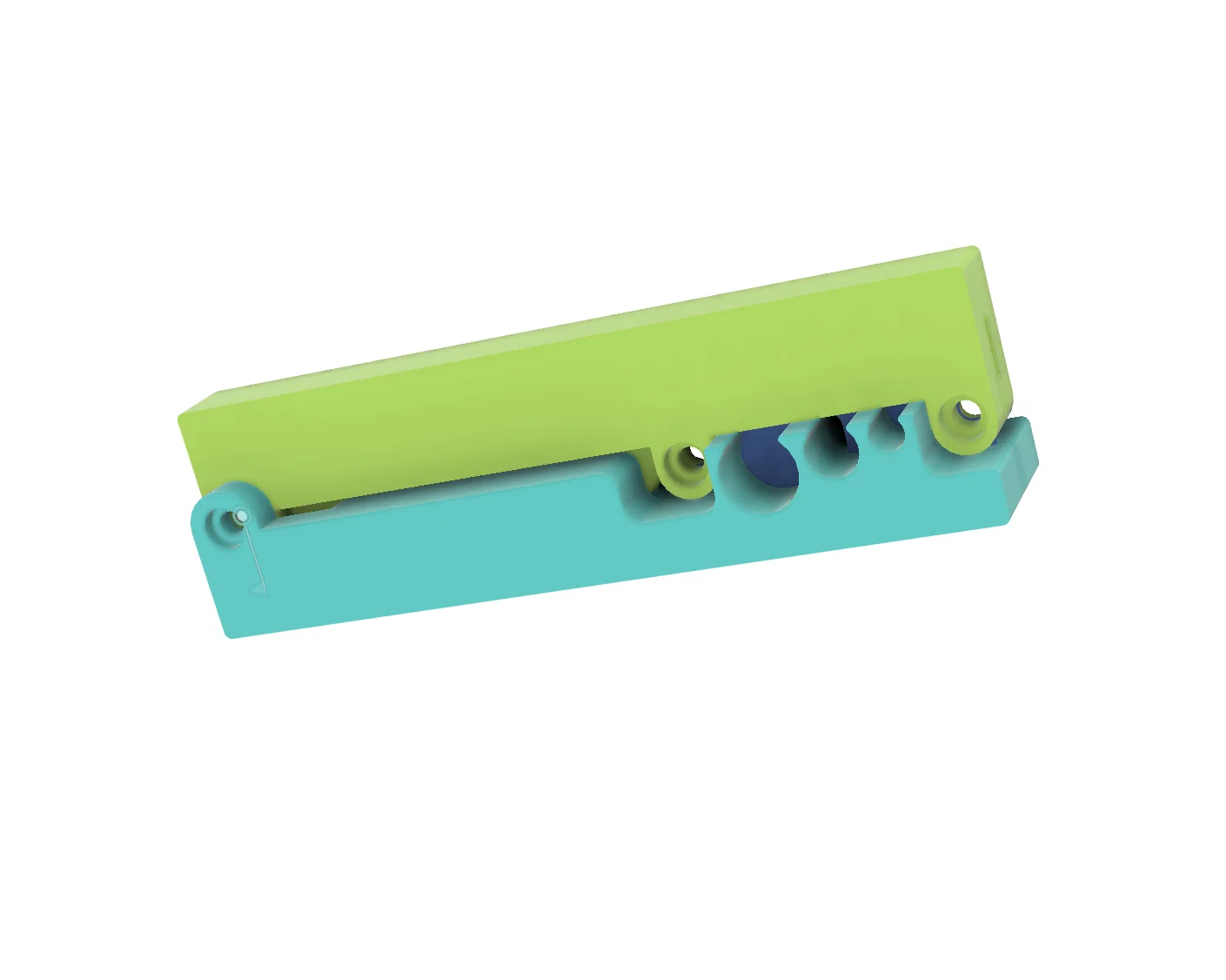

- Ghép phần nhựa trên và dưới lại sao cho các lỗ bản lề thẳng hàng.
- Cố định bằng ốc M3x10 và đai ốc khóa tự hãm. Lưu ý các hốc tròn và lục giác. Vặn vừa đủ chặt để không bị lỏng, nhưng đừng siết quá mạnh làm kẹt bản lề. (Tôi khuyên dùng đai ốc khóa tự hãm, bạn có thể dùng loại thường nhưng nó có thể bị lỏng theo thời gian).

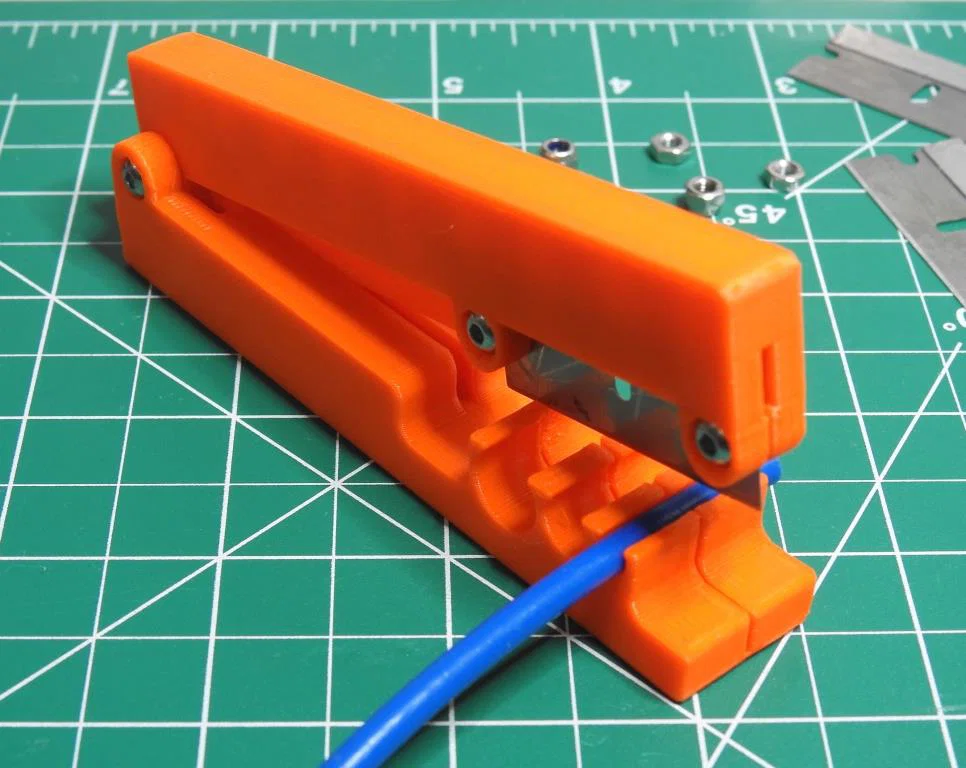

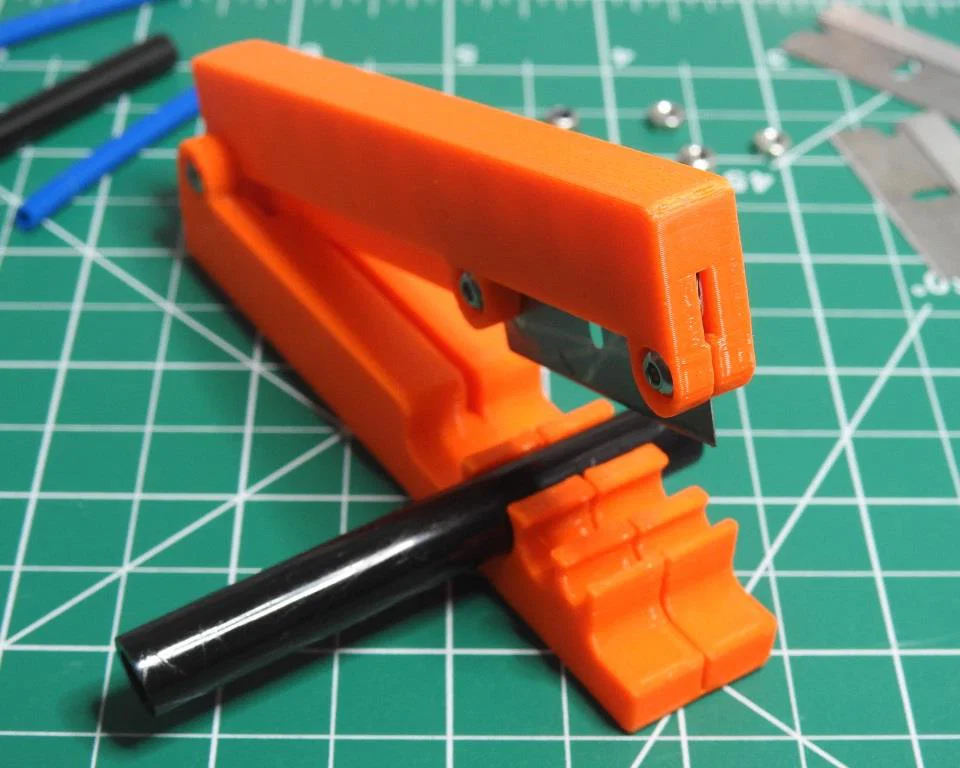

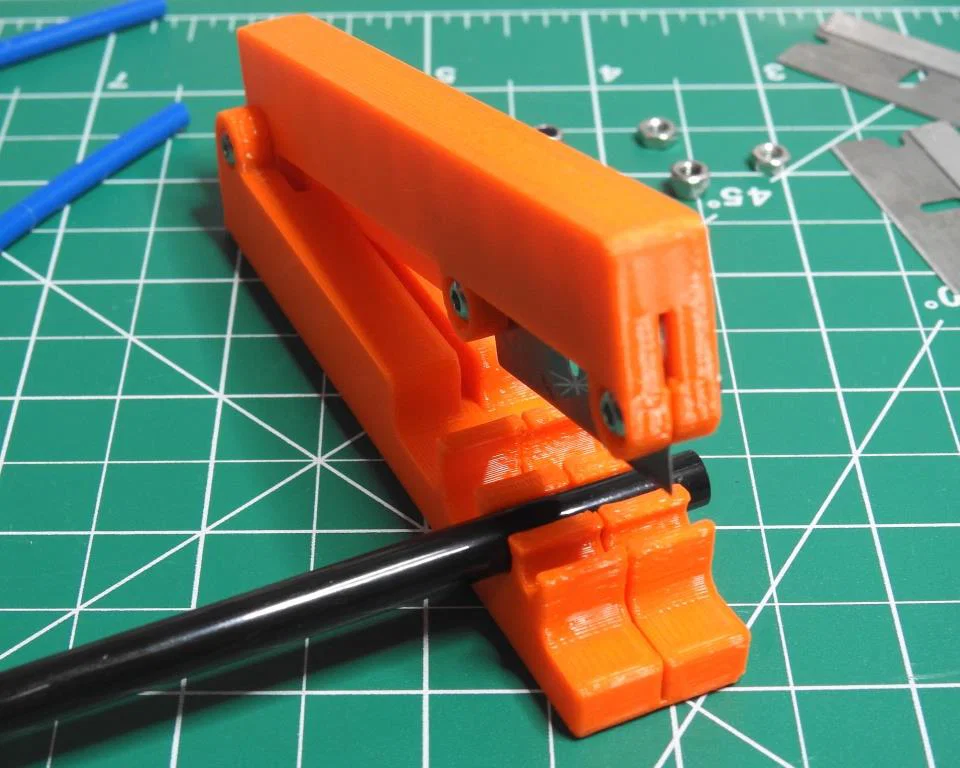

Cách sử dụng
Luồn ống cần cắt vào từ một trong hai bên. Lỗ ống được thiết kế hở ở phía trên để bạn dễ dàng canh vị trí cắt chính xác.

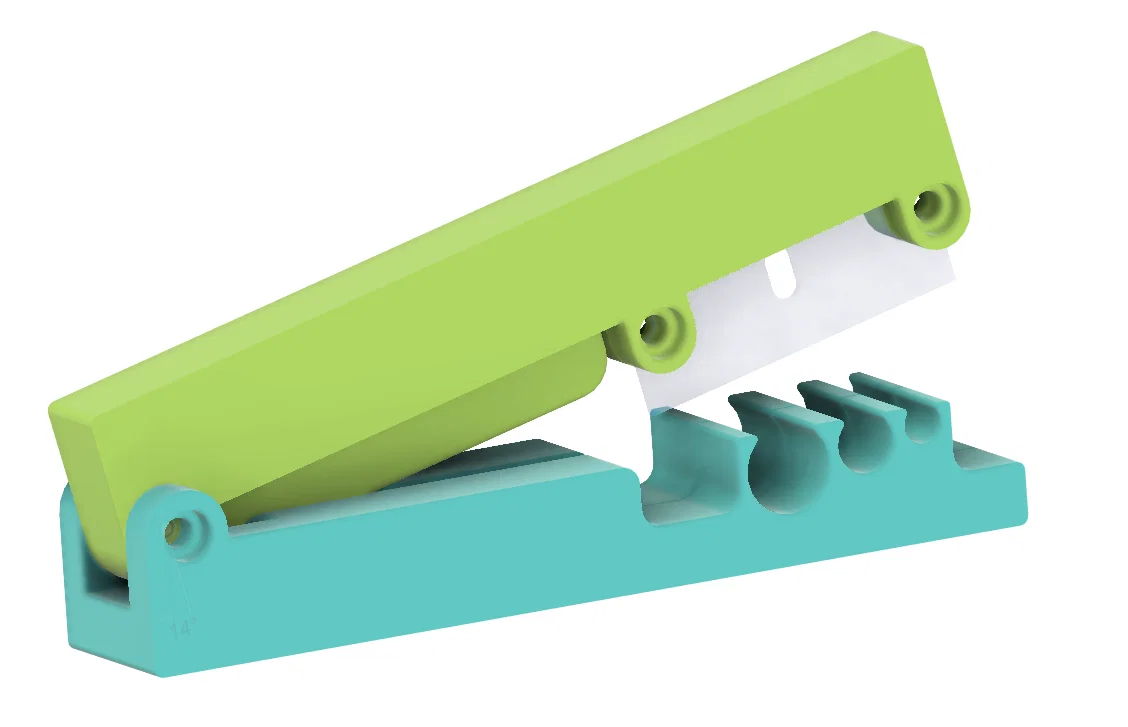

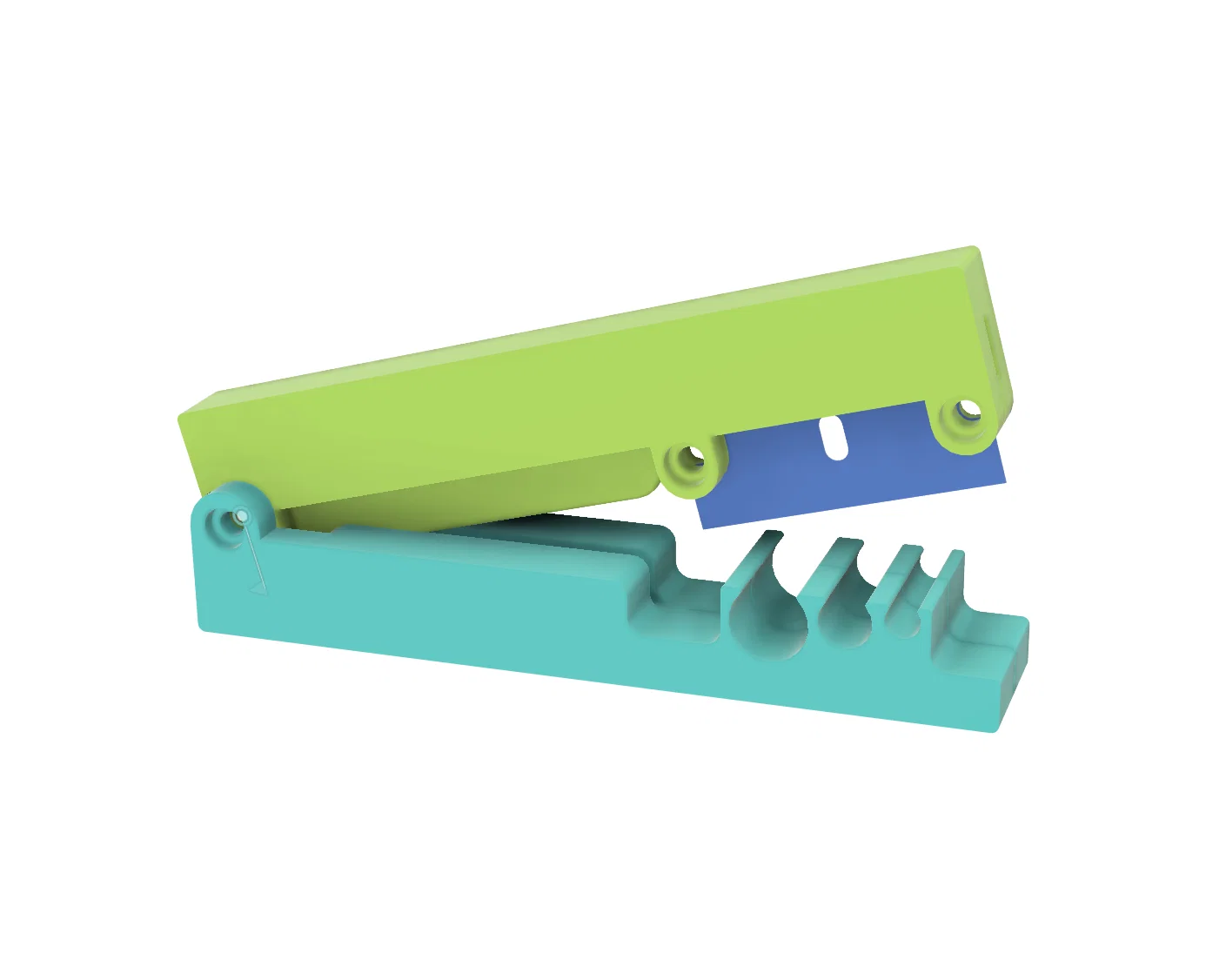

Phần "cánh" phụ trên bộ phận phía trên sẽ trượt vào khe của bộ phận dưới để đảm bảo lưỡi dao luôn vào đúng rãnh cắt.
In ấn
Không có yêu cầu đặc biệt nào. Bạn có thể dùng bất kỳ loại nhựa (filament) nào. Không cần dùng support. Các thiết lập tiêu chuẩn là ổn. Tôi đã dùng đầu in .6, độ cao lớp in .20, infill 20% dạng lưới.
Thông số in
- Định dạng
- 3mfbgcodef3dstl
- Số file mô hình
- 5
- Tổng dung lượng
- 1,3 MB
- File lớn nhất
- 703,3 KB
