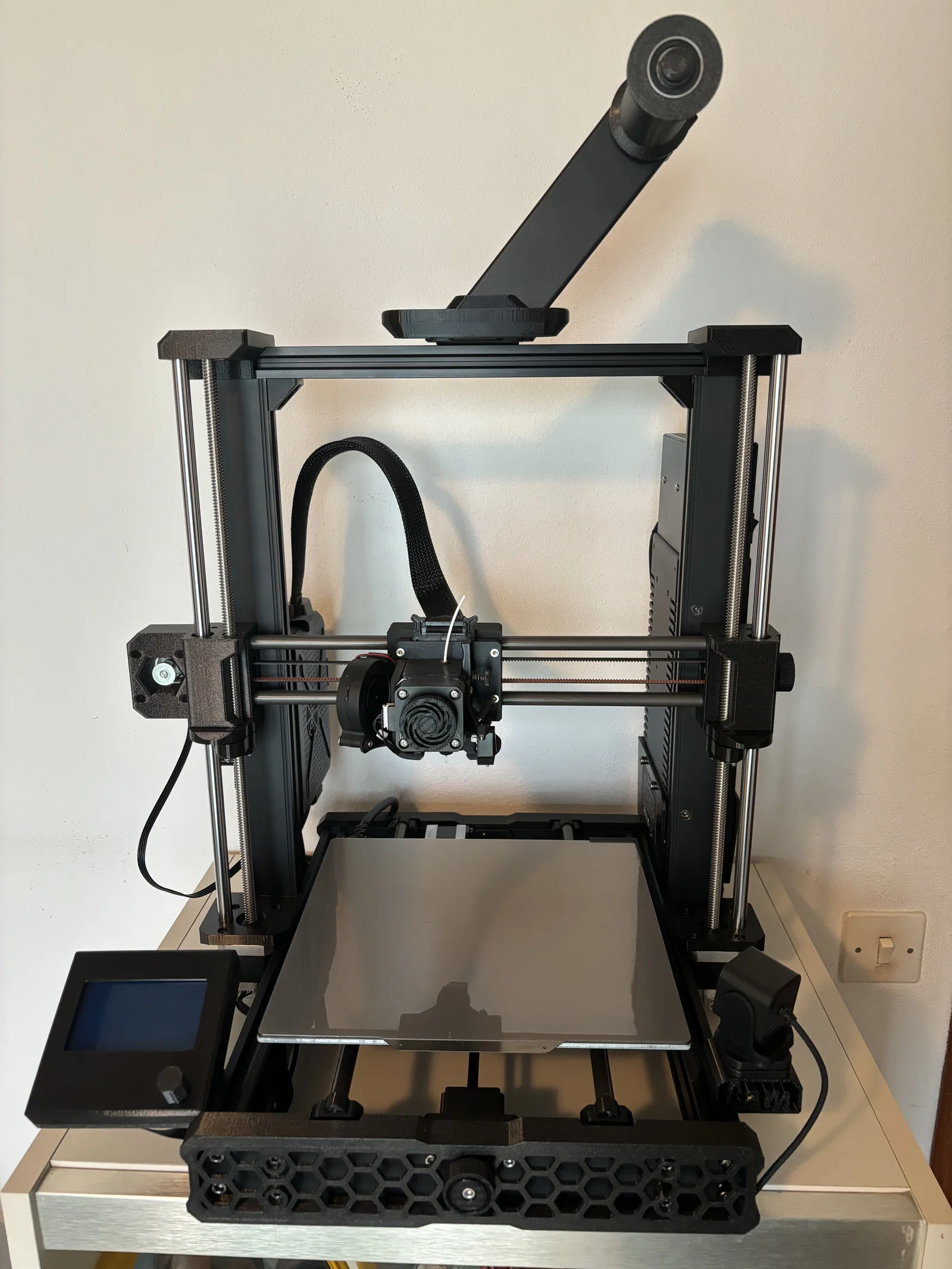

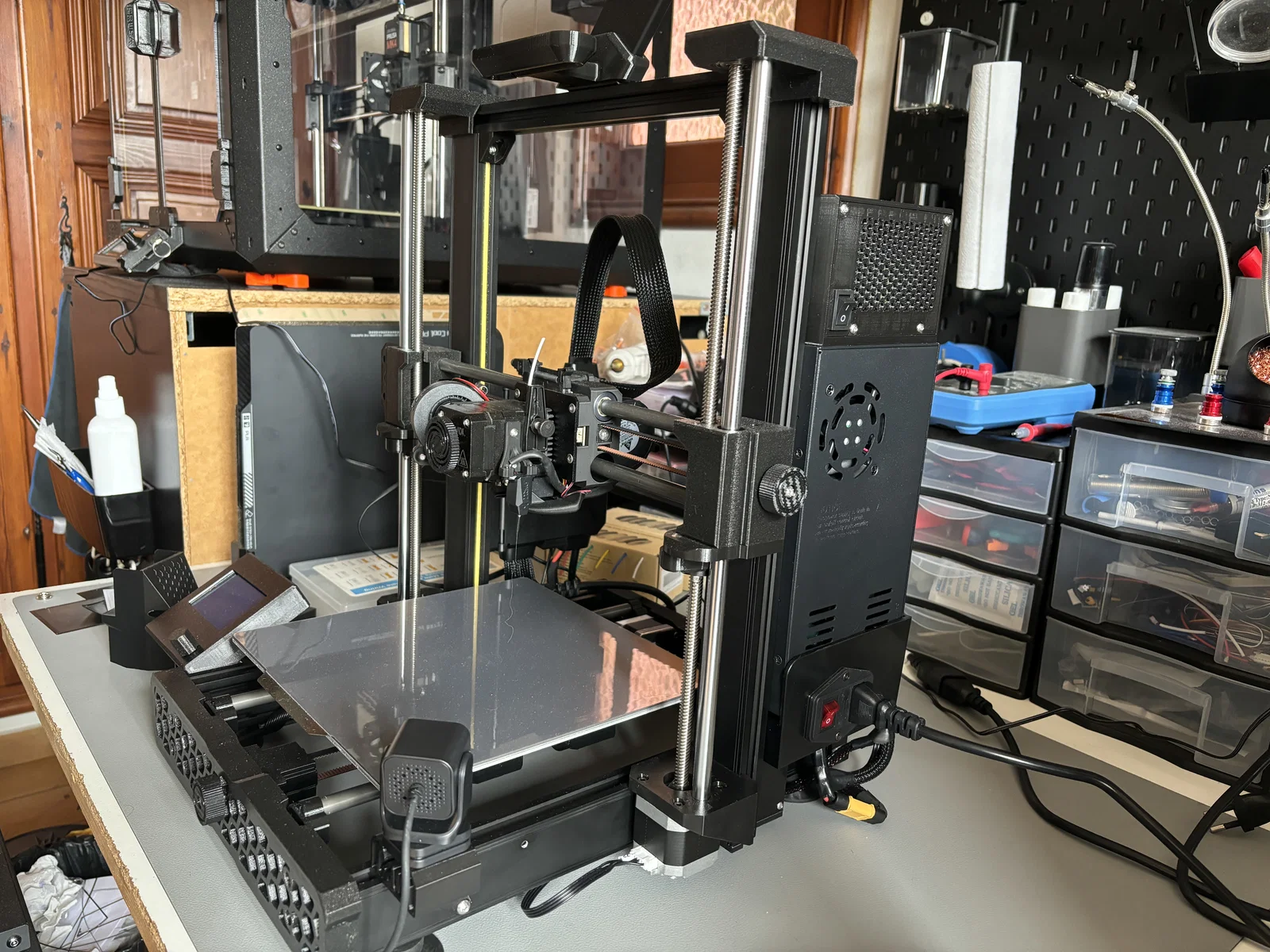

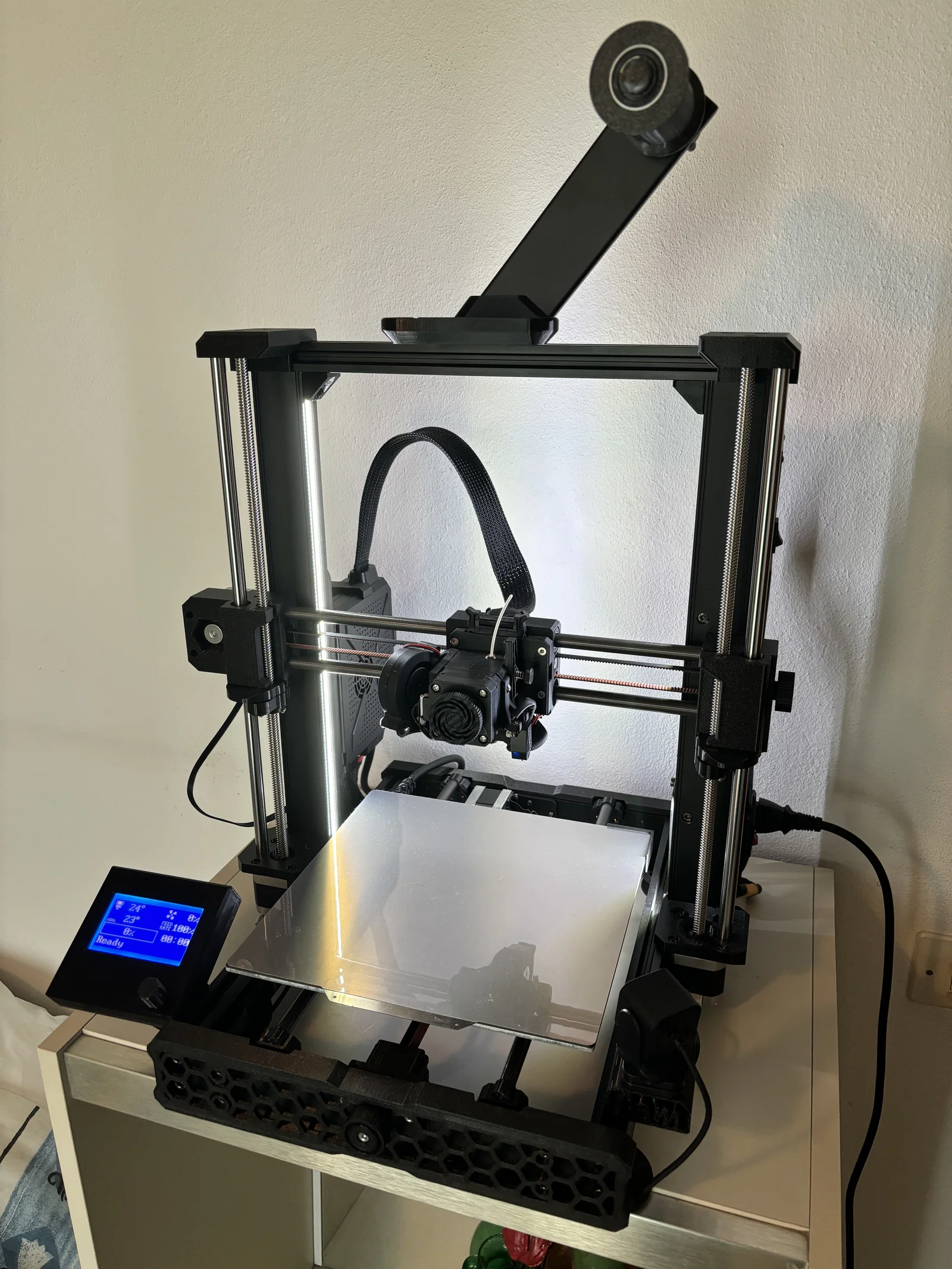

Ultimate Sovol SV06: Bản nâng cấp toàn diện cho SV06

Chào các bạn, mình muốn giới thiệu bản Ultimate Sovol SV06: sự kết hợp của những bản mod có sẵn (mình đã tinh chỉnh lại hoặc giữ nguyên) cùng với những chi tiết do chính mình thiết kế riêng.

Dự án này chỉ có thể thực hiện được nhờ tinh thần nguồn mở của cộng đồng (mình sẽ để link tất cả các bản mod đã dùng và gửi lời cảm ơn tới các tác giả). Đặc biệt cảm ơn Sovol đã tôn trọng và duy trì cách tiếp cận nguồn mở! Mình sẽ không bao giờ làm được bản độ này nếu thiếu các file step gốc.

Các mục tiêu của bản nâng cấp này gồm:

Nâng cấp độ ổn định:

• Thanh trượt igus 10 mm cho cả trục X và Y
• Thanh nhôm 10 mm cho trục Z

"Giảm thiểu" bảo trì máy in:

• Bạc đạn Igus (loại xịn, không phải loại màu xanh lá cây – chi tiết sẽ nói sau!)
• Bạc đạn tự bôi trơn cho trục Z

Tăng tính đa năng với Klipper và Biqu microprobe để dùng được mọi loại bàn in như G10 Garolite, kính, gương, v.v.

Giảm diện tích chiếm chỗ bằng cách chuyển màn hình sang bên trái thay vì bên phải.

Cải thiện lưu lượng gió với quạt “the nautilus” đã được tùy chỉnh cho bộ gá mới.

Tích hợp sẵn vị trí cho Raspberry, camera và đèn LED.

Nâng cấp thẩm mỹ (theo ý kiến cá nhân thì SV06 giờ trông cực kỳ xịn sò!).

Các file step cho những bộ phận quan trọng đều có sẵn để bạn điều chỉnh dung sai cho phù hợp với máy in của mình. Về ốc vít, chốt nhiệt, đai ốc, mình dùng loại M3/M4/M5 tiêu chuẩn với chiều dài thông dụng (6/8/10/12/16/20/25/30).

Đây là kho lưu trữ cực kỳ hữu ích cho SV06 mà mình đã tham khảo rất nhiều: https://github.com/bassamanator/everything-sovol-sv06

TRỤC X:

Mình dùng 2 thanh Igus 10 mm (dài 355 mm) và 3 bạc đạn Igus RJUM-11-10. Lời khuyên: Đừng dùng loại màu xanh lá tiêu chuẩn, Igus khuyến cáo loại đó yêu cầu độ nén hoàn hảo, rất khó đạt được với các bộ gá in 3D. Chúng cũng không được thiết kế để chạy trên thanh nhôm.

Mình đã thiết kế lại bộ căng đai vì không hài lòng với dung sai của thiết kế gốc. Mình in các bộ phận này bằng PETG, 4 tường, 5 lớp trên/dưới, độ lấp đầy 40% gyroid.

TRỤC Y:

Tương tự trục X, mình dùng 2 thanh Igus 10 mm (dài 340 mm) và 3 bạc đạn Igus RJUM-11-10. Mình đã thiết kế lại bộ căng đai, giá đỡ và cố định dây đai dưới bàn in để căn chỉnh chuẩn xác.

Khuyên dùng: Lắp 4 chân đế Voron để máy ổn định hơn, cố định bằng ốc M5 trực tiếp vào khe nhôm 2020.

TRỤC Z (và thanh giằng trên):

Mình dùng 2 thanh thép mạ crom 10 mm (dài 400 mm) và 2 bạc đạn tự bôi trơn LM10LUU. Mình sử dụng thiết kế của flatpackrs cho bộ dẫn hướng trên và giá đỡ động cơ, sau đó remix lại để vừa với thanh 10 mm.

Tùy chọn: Để chuyển động trục Z mượt hơn, mình đã remix Z-Wings của DIYLAB cho thanh 10 mm. Lưu ý: nếu lắp Z-wings, bạn cần thay cặp động cơ/vít me gốc của SV06 bằng loại tích hợp (all-in-1) giống Prusa.

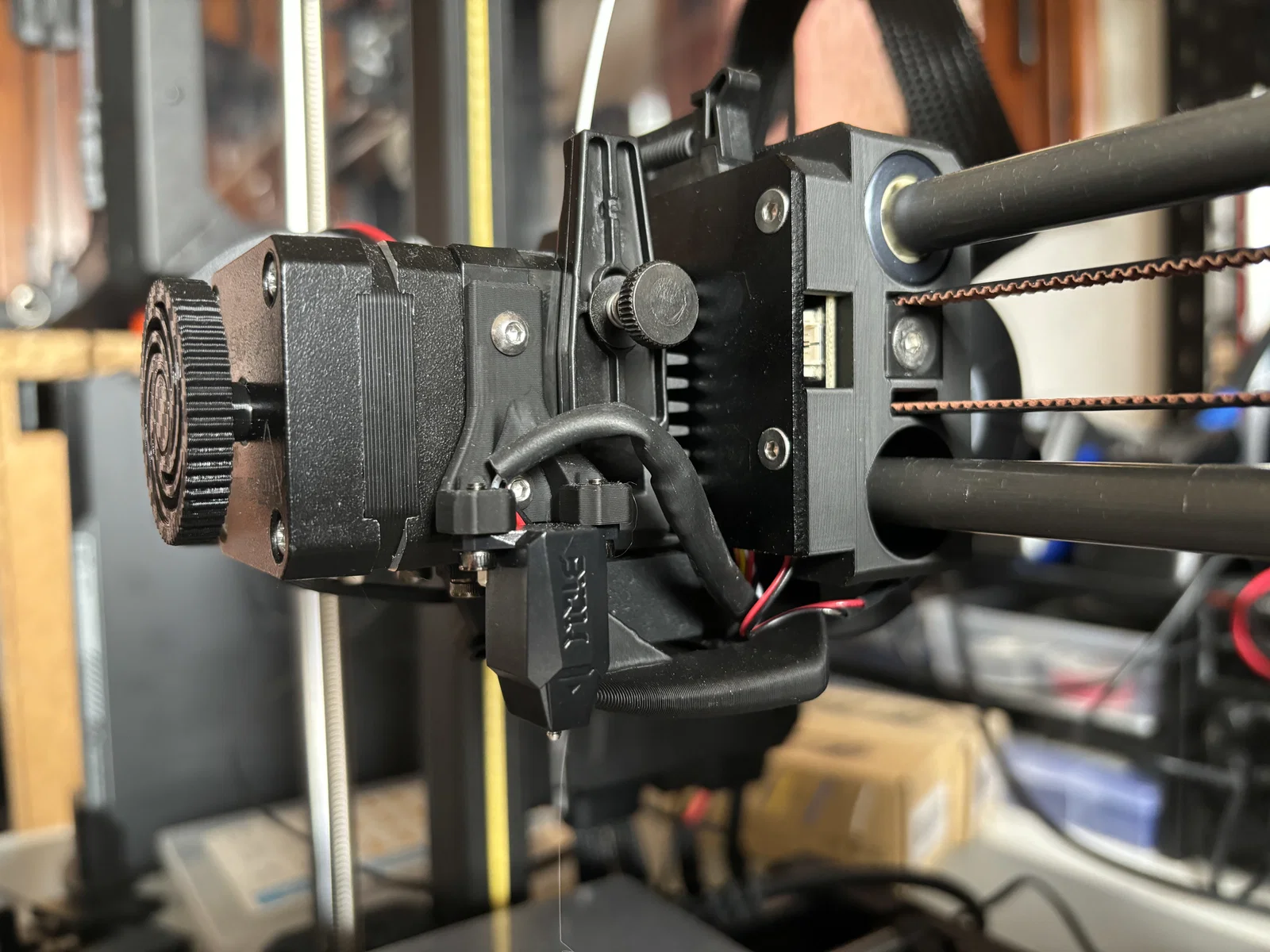

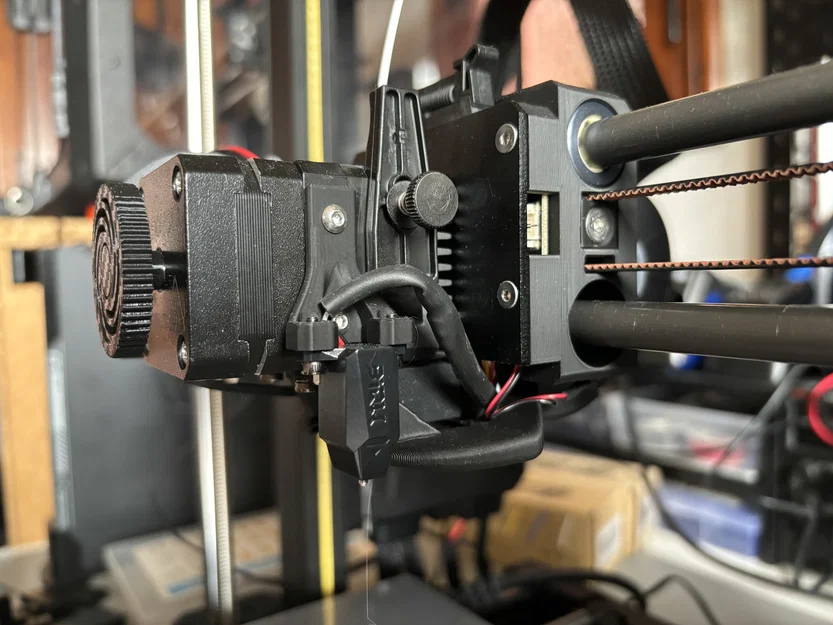

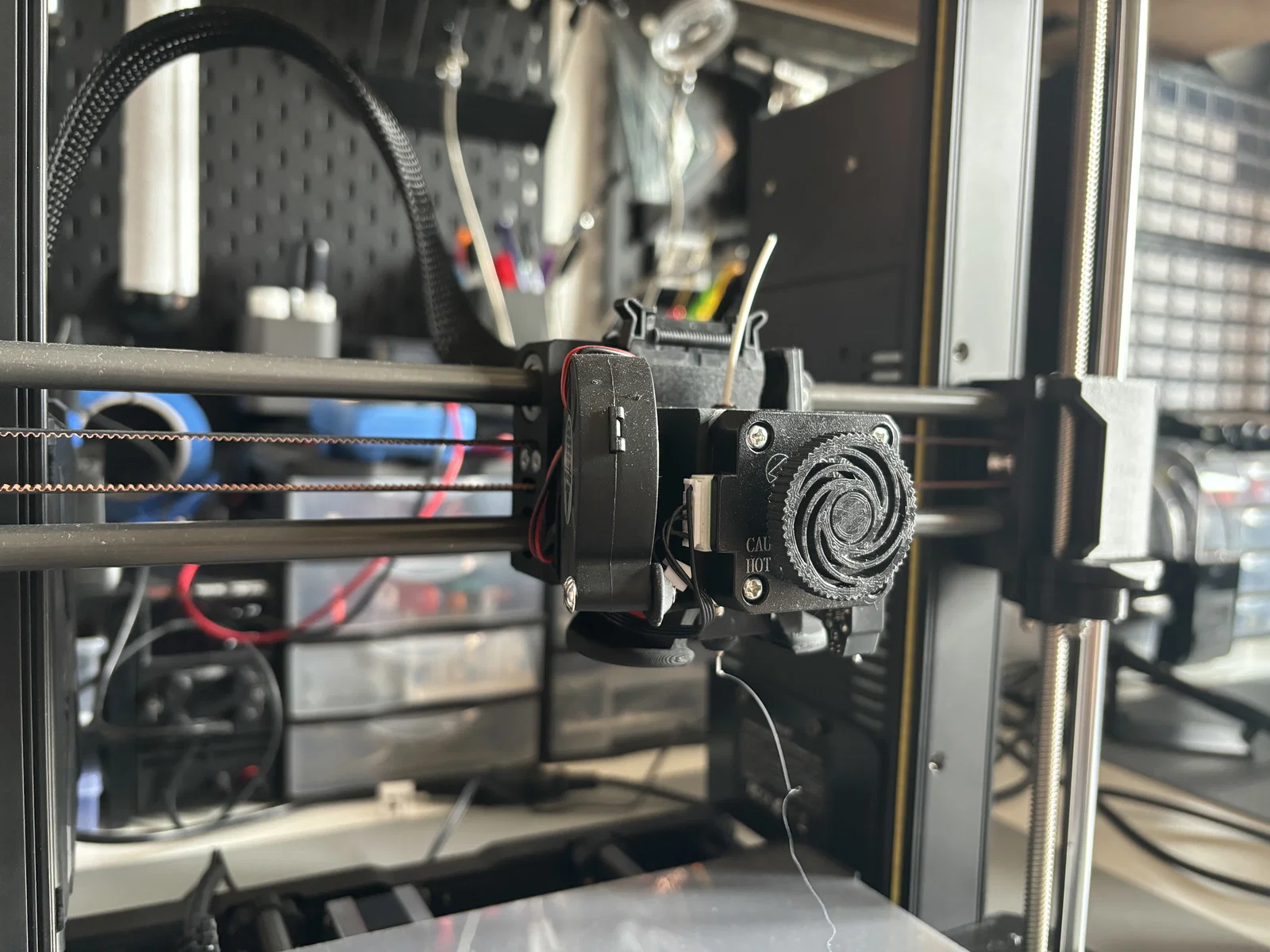

BỘ GÁ ĐẦU IN:

Khung gá là một khối duy nhất để tăng độ cứng cáp, không cần hỗ trợ khi in. Mình in bằng nhựa ABS để đạt độ bền cao nhất.

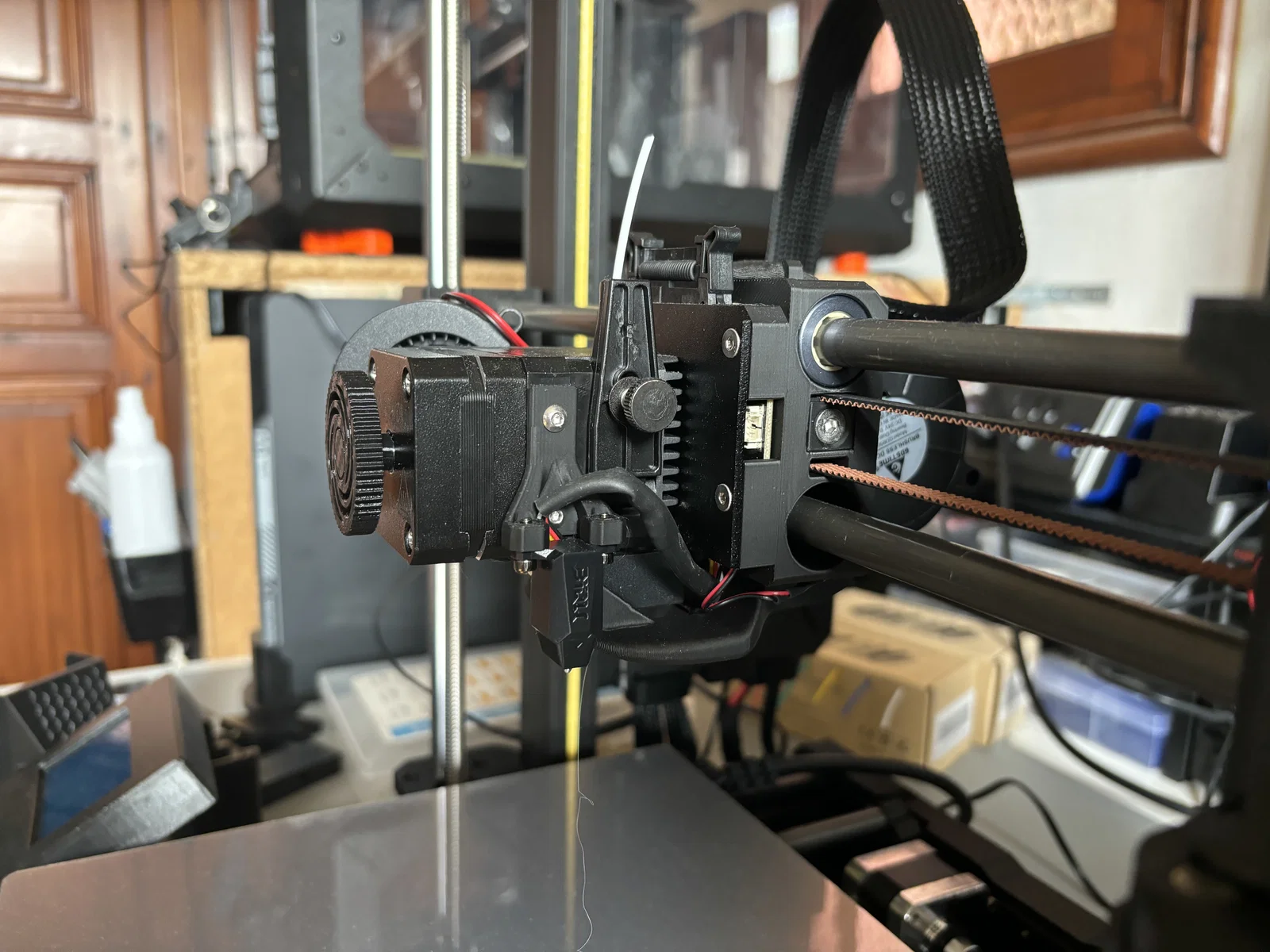

QUẠT LÀM MÁT:

Mình dùng quạt nautilus đã mod lại. Việc in quạt này khá khó, cần in chậm và bàn in phải bám dính tốt. Mình cũng lắp thêm quạt 5015 của Leander Perez Blanco để chống hiện tượng heatcreep.

BÀN IN:

Sử dụng tấm PEI/PEA 235x235 và thiết kế lại bộ căn chỉnh bàn (bed alliner). Nên in bằng Nylon CF nếu có thể.

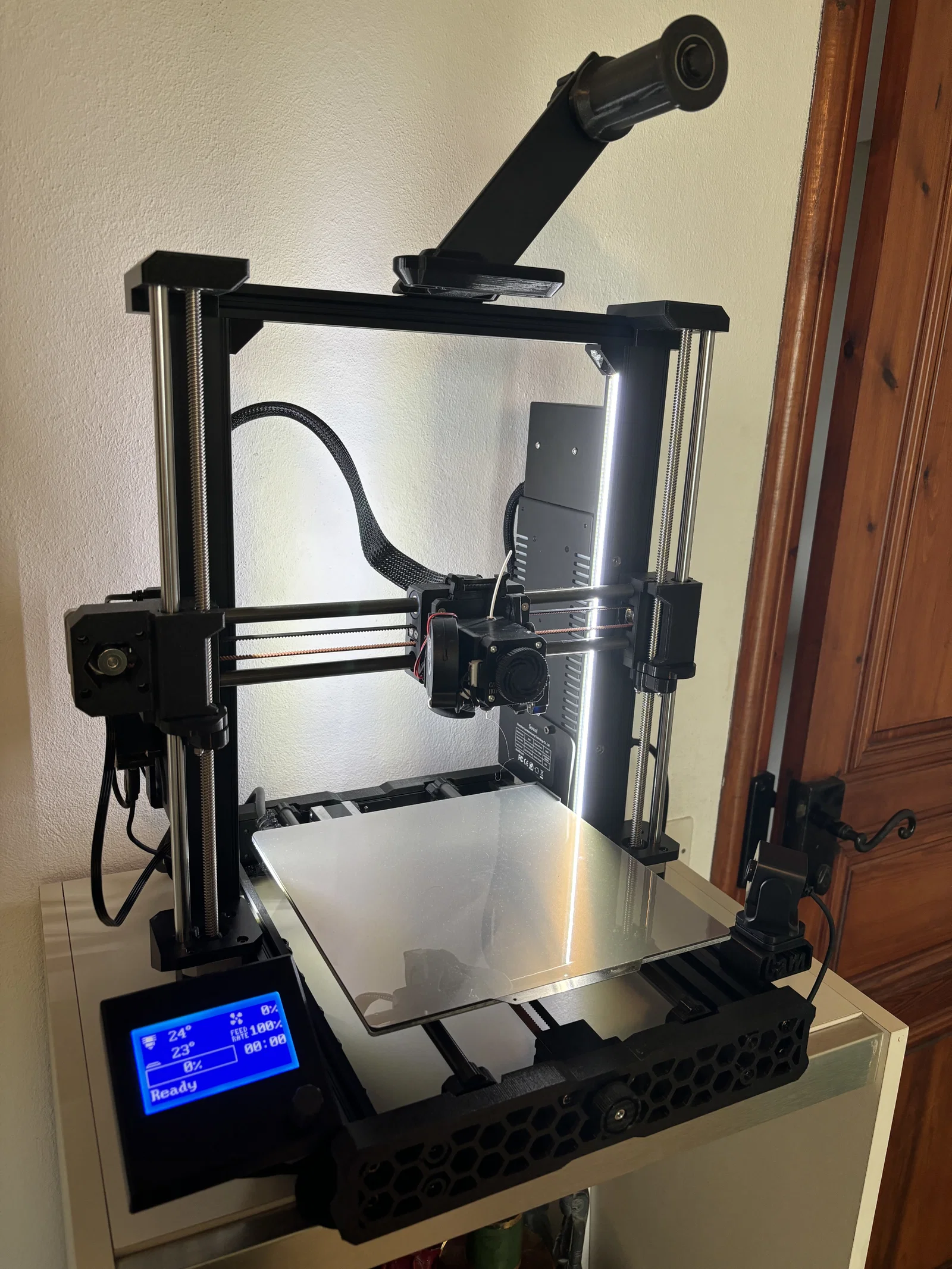

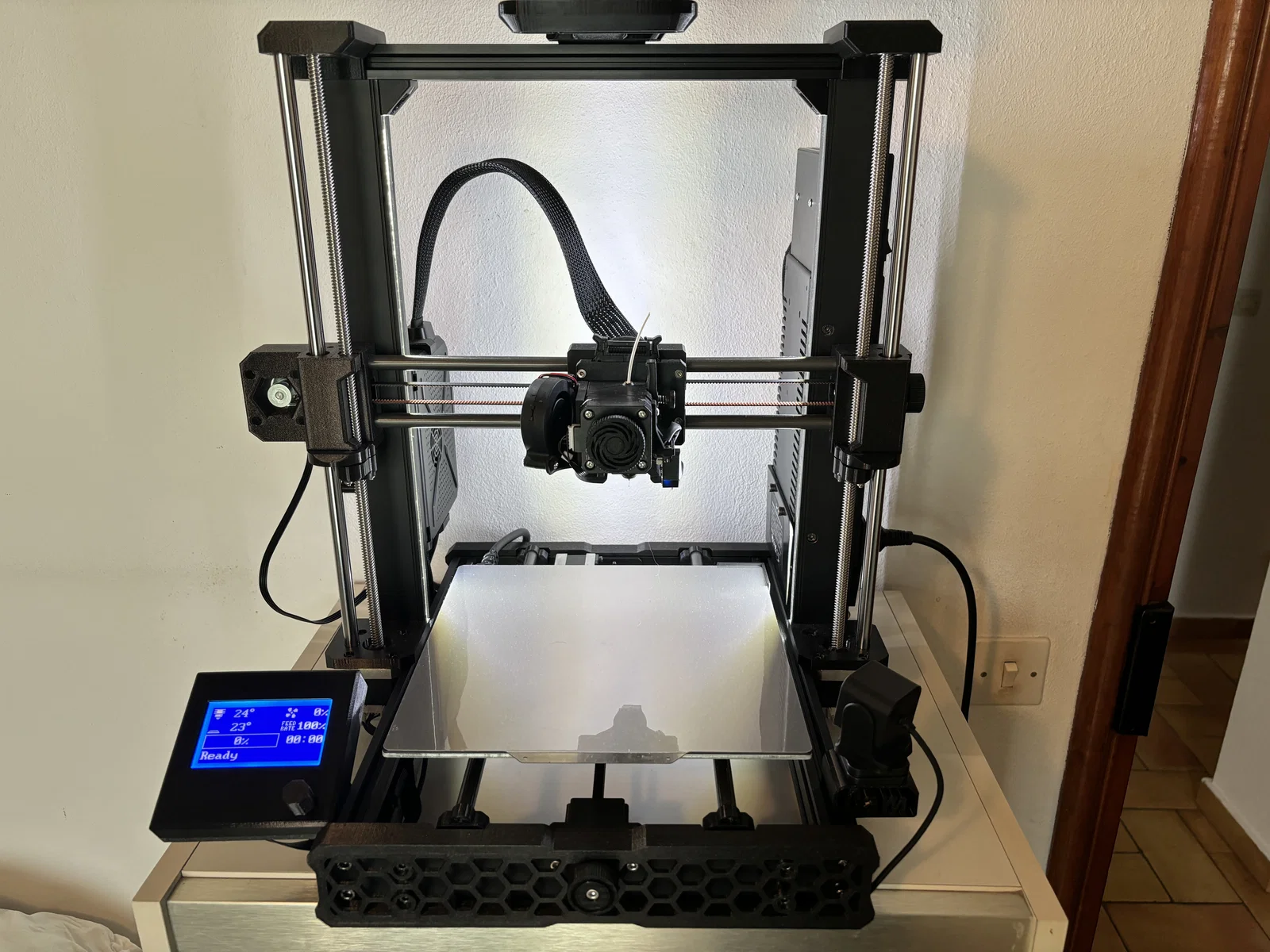

MÀN HÌNH, CAMERA & LED:

Chuyển màn hình sang trái để gọn máy hơn. Sử dụng camera Creality Nebula và dải đèn LED tích hợp vào khung nhôm 2020. Bạn có thể cần cắt khung LED làm đôi nếu máy in không đủ khổ.

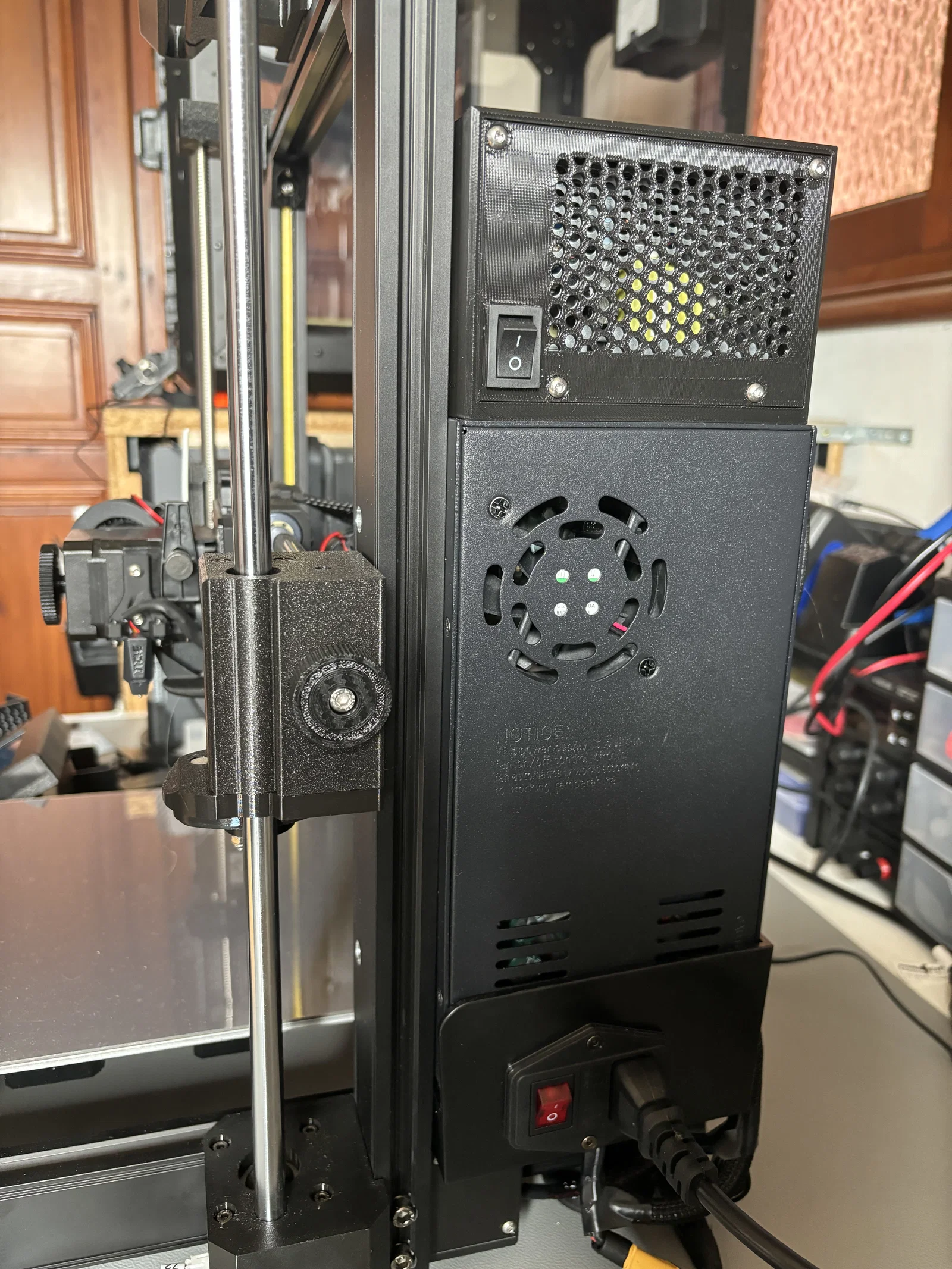

NGUỒN ĐIỆN:

Sử dụng nguồn MeanWell RS-25-5 5v/25w/5a để cấp điện cho Raspberry và LED. Mọi chi tiết đều có trong tệp STL đính kèm.

THẨM MỸ:

Đừng quên in ốp tổ ong (honeycomb) và thay các núm vặn theo thiết kế của Mintor94 để máy trông chuyên nghiệp hơn.

KLIPPER:

File cấu hình printer.cfg của mình đã được tùy chỉnh cho động cơ Z mới và Biqu Microprobe. Chúc các bạn mod máy thành công!
