Hộp Đựng Filament & Giá Đỡ (Tận dụng Hộp Ngũ Cốc) - Bản Cập Nhật
Bản cải tiến các chi tiết lắp ghép với chân trụ ngắn hơn và dung sai chuẩn xác hơn, giúp bạn chứa được những cuộn filament có đường kính lớn trong hộp đựng ngũ cốc. Thiết kế bao gồm hộp đựng hạt hút ẩm và vòng đệm cho ổ bi.
Mô tả
CẬP NHẬT: Mẫu thiết kế này nhìn chung vẫn hoạt động ổn với mình, nhưng hiện tại mình đã chuyển sang dùng thiết kế này. Tuy chưa hoàn hảo lắm nhưng nó đúng ý mình hơn và vẫn dùng vừa với cùng loại hộp đựng ngũ cốc đó.
Bao gồm:

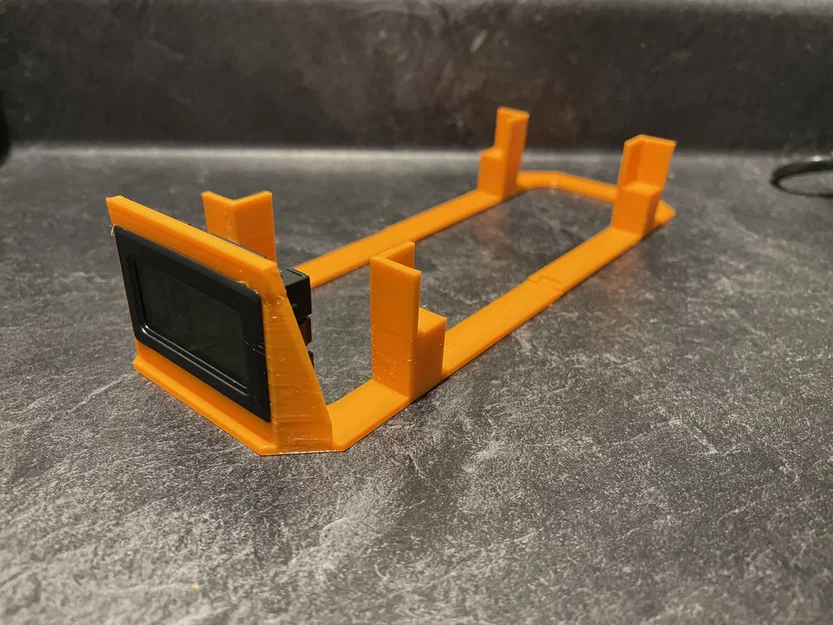

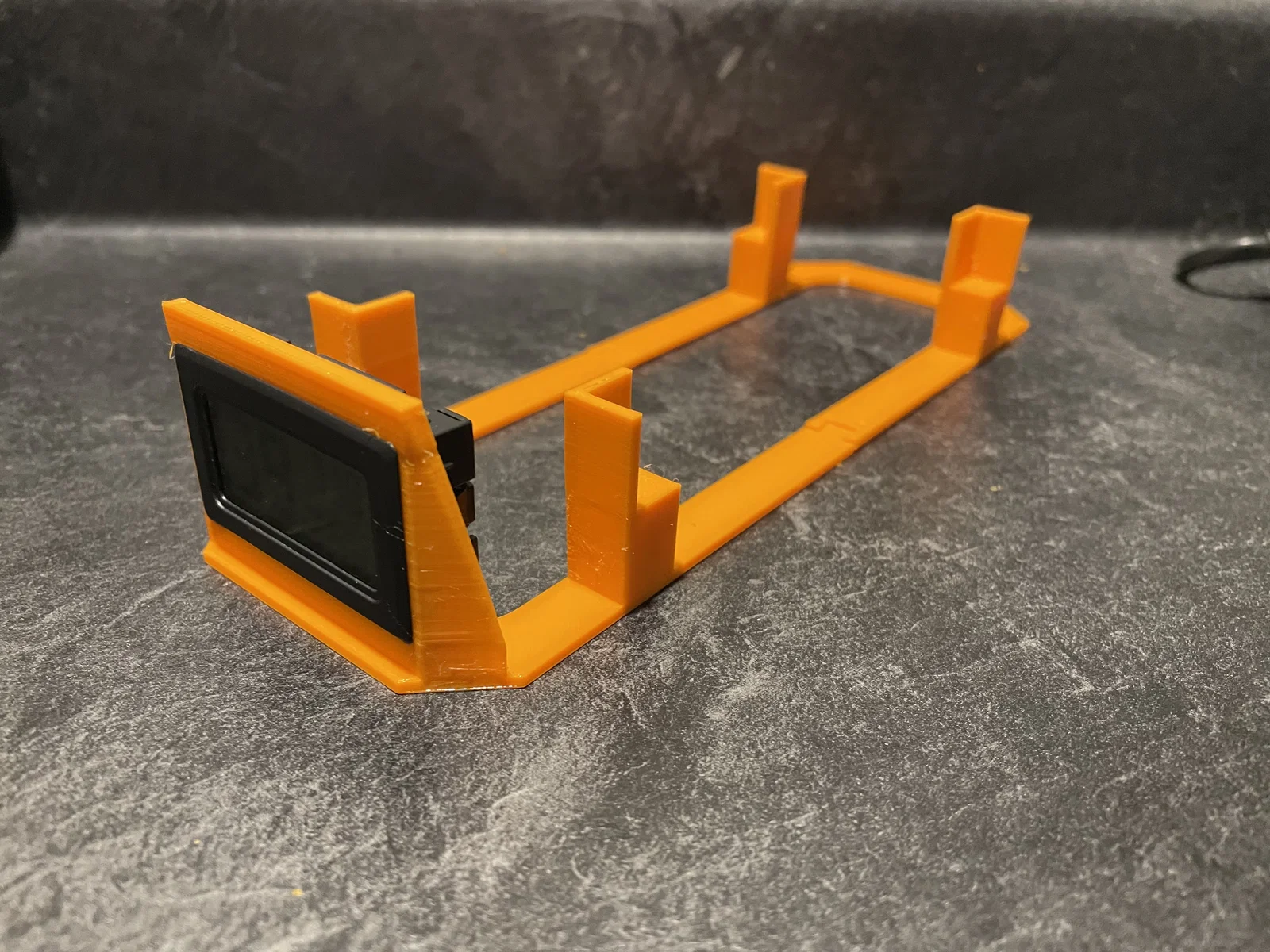

- Các chi tiết lắp ghép (insert) đã được làm lại với phần chân trụ ngắn hơn và dung sai chặt hơn để vừa với các cuộn filament có đường kính lớn
- Bản hẹp: cho cuộn filament rộng 6cm +-0.5cm
- Bản rộng: cho cuộn filament rộng 6.5cm +-0.5cm
- Hộp đựng hạt hút ẩm đặt ở giữa
- Các vòng đệm đỡ ổ bi (bearing)
Các linh kiện đề xuất:
- PC4 drybox feeder với nắp vặn ren (M10&M6) của woelpi
- Đầu nối PTFE/Bowden PC4 loại M6 hoặc M10
- 4x Ổ bi 608
- Thiết bị đo độ ẩm tương tự loại này
File thiết kế gốc (Fusion360) cho phần Insert: Plastic House cereal box filament holder của 3DIsCool
File thiết kế gốc (Fusion360) cho hộp hút ẩm:
Giá đỡ cuộn filament gốc: TUSH - The Ultimate Spool Holder của filamentry - Thingiverse
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
