Cage 3 bay 5.25" gắn 4 ổ cứng 3.5" (lắp dọc) cho PC

Tổng quan

Dự án OpenSCAD để tạo một cái cage lắp vừa 3 khay 5.25" và chứa 4 ổ cứng 3.5" bằng cách gắn theo dạng rail.

Tuỳ chọn có hỗ trợ fan shroud để tăng thêm luồng gió làm mát cho các ổ.

Bạn cần in:

• 1 cage-cage.stl
• 8 cage-rail.stl
• [tuỳ chọn] 4 cage-fan_mounting_pin.stl
• [tuỳ chọn] 1 trong các file STL cage-fan_shroud.

Lưu ý: Nhớ canh chừng sát khi in các fan mounting pins. Mấy chi tiết này rất nhỏ, dễ bị bong khỏi bed. Nếu vẫn hay bị lỗi, bạn thử in pin kèm raft.

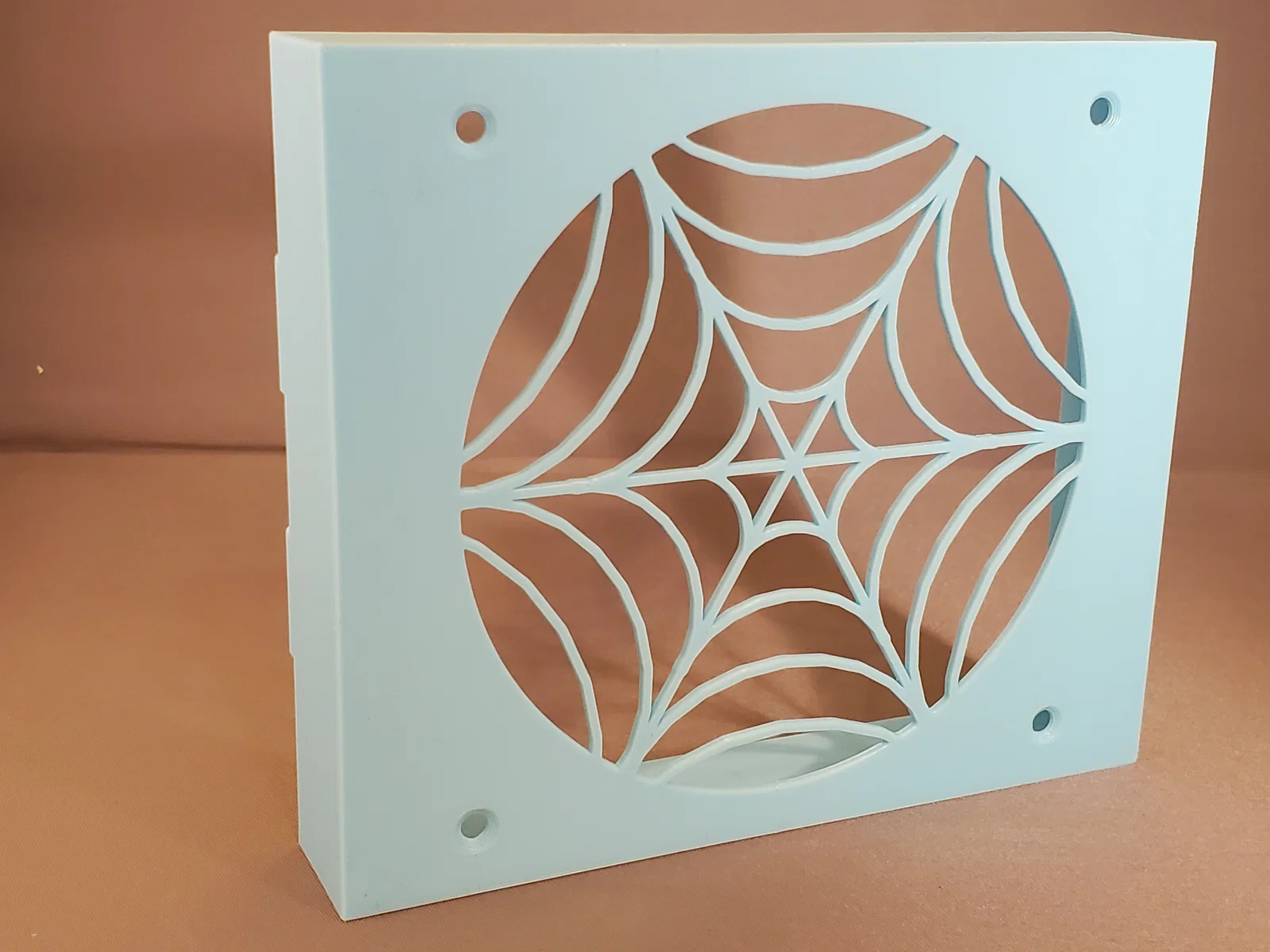

Hình minh hoạ là của cage-fan_shroud_web.stl

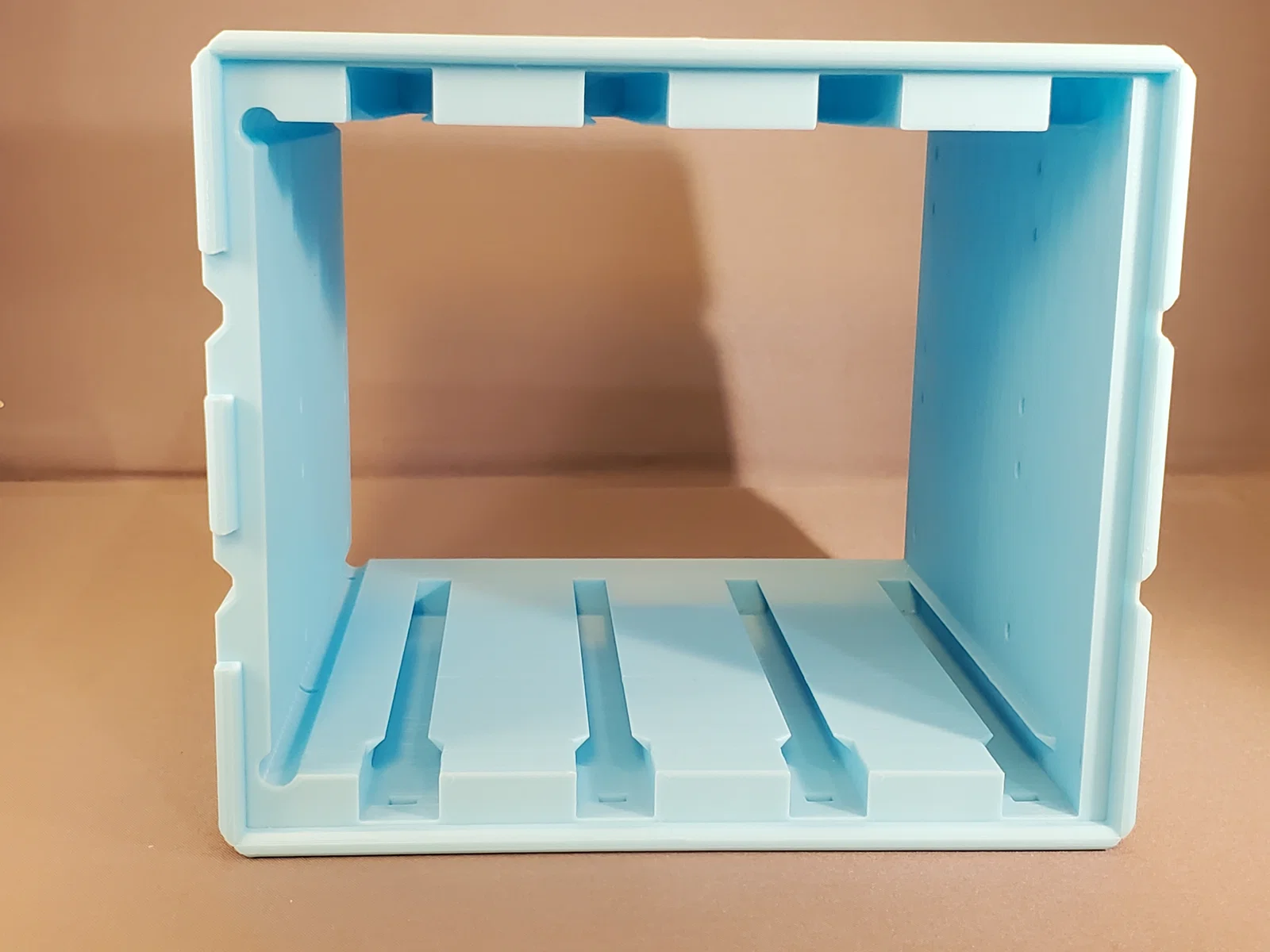

Lưu ý là phần cage có khoét một rãnh dạng ống trụ ở phía trên và phía dưới, nằm về một bên. Rãnh này để đi dây nguồn của quạt ra phía sau case. Khi lắp vào case, rãnh này nên nằm ở bên trái của cage.

• Code: Github Repository
• STLs:

Ghi chú khi in

Tất cả các phần ngoại trừ rail đều được thiết kế để in không cần support.

Mình in tất cả các phần (trừ rail) với thiết lập thông thường theo đúng vật liệu đang in.

• Infill 5% là đủ

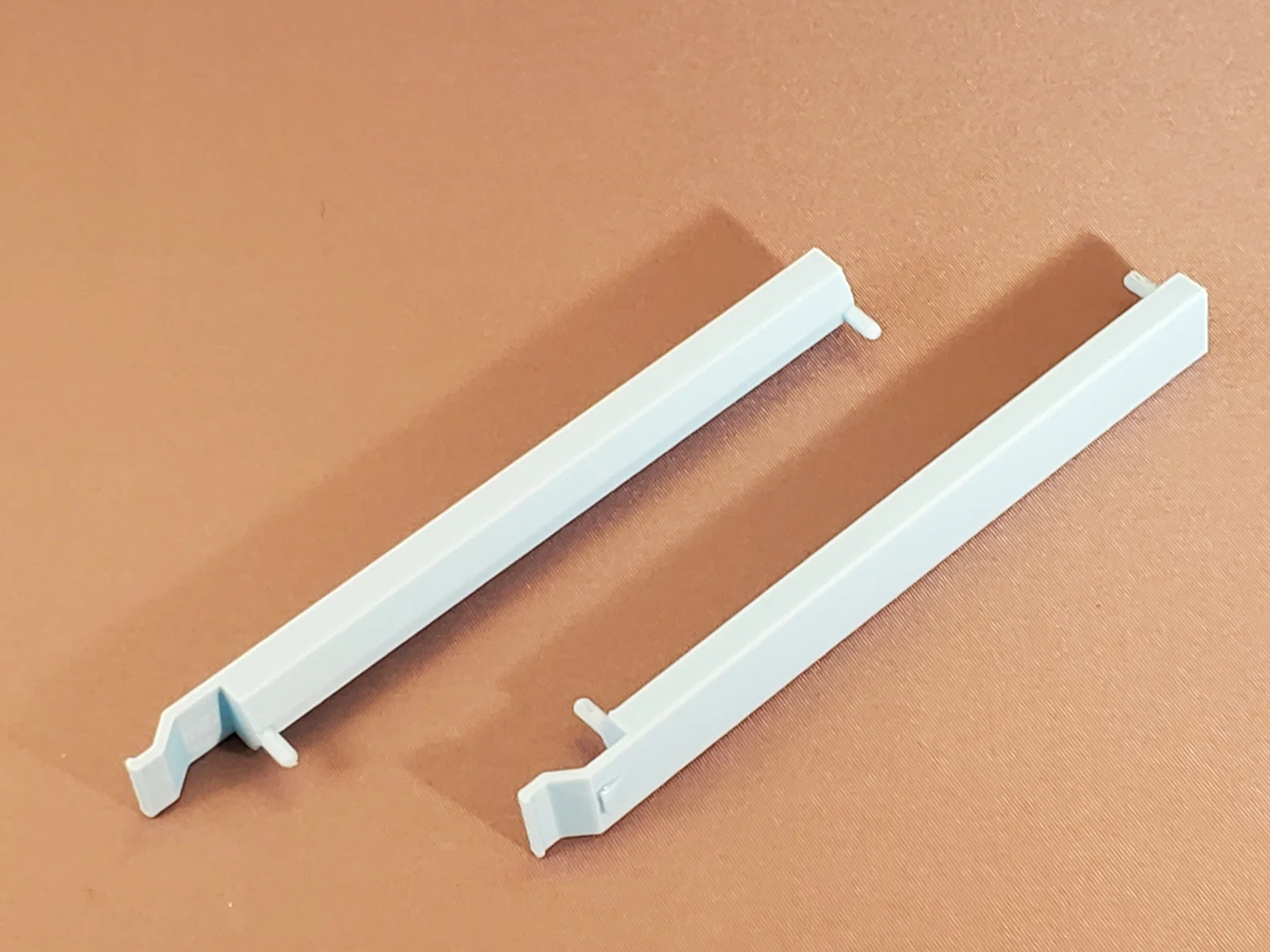

Với rail:

• Plater -> 5% infill
• Plater -> Support on build plate only
• Print Settings -> Layers and perimeters -> Vertical shells -> Perimeters: 3
• Print Settings -> Layers and perimeters -> Quality -> Detect bridging perimeters: true
• Print Settings -> Support material -> Support material -> Overhang threshold -> 40

Thiết lập này sẽ chỉ tạo rất ít support ở phần pegs để gắn ổ cứng và cái clip để gài vào cage. Những phần còn lại của rail thì không cần support.

Lưu ý số perimeters được tăng từ 2 lên 3 để đảm bảo cái pin của rail được đặc (solid). Bạn nhớ kiểm tra kết quả khi slice rail—chỉ cần đủ perimeters để pin đặc là được.

In thử (tuỳ chọn)

File cage-test.stl không bắt buộc phải in, trừ khi bạn muốn test dung sai (tolerances) với máy in của bạn trước khi in full bộ. Các chi tiết trong bản in thử đã được xoay đúng hướng như lúc in riêng lẻ, giúp bạn kiểm tra kích thước/khoảng cách trước khi bỏ thời gian in toàn bộ. Các phần trong test print gồm:

• Một đoạn channel đầy đủ và một rail để kiểm tra rail trượt nhẹ và khoá vào cage.
• Một fan shroud mounting pin để đảm bảo nó nối được mặt trước case với fan shroud.
• Một lát cắt của cage để kiểm tra có trượt vừa vào các khe bay trên máy tính của bạn không.
• Một phần nhỏ của fan shroud để đảm bảo mounting pin gắn được shroud vào mặt trước của cage. (lưu ý: pin xoay trong lỗ gắn là bình thường. Khi đủ cả bốn pin khoá shroud vào cage đầy đủ thì sẽ không bị xê dịch.)

Thiết bị mình dùng

• Prusa MK3
• PrusaSlicer-2.3.3

Tham khảo

Có một vài dự án khác hỗ trợ trong quá trình tạo ra HDD cage này.

Modified Parametric Pin Connectors (đã chỉnh sửa)

Dự án này sử dụng Modified Parametric Pin Connectors của acwest trên Thingiverse. Sau khi thử các cơ chế gắn quạt khác, mình thích kiểu pin và socket này, chủ yếu vì dù có lỡ làm gãy pin thì in lại một cái mới chỉ mất vài phút, không phải vài tiếng.

Customizable Fan Grill Covers

Dự án này sử dụng Customizable Fan Grill Covers của OutwardB trên Thingiverse.

Một số preset grill được cung cấp với các thiết lập sau:

all:

• Frame -> fan preset: 120mm
• Frame -> frame option: full
• Frame -> screw hole chamfer: bottom
• Frame -> min border size in millimeter: 5
• Pattern -> line size in millimeter: 1.6
• Advanced | Frame Setting -> rounded corners: no

crosshair

• Pattern -> grill pattern: crosshair
• Pattern -> line space in millimeter: 19.0

crosshex

• Pattern -> grill pattern: crosshex
• Pattern -> line space in millimeter: 8.0

grid:

• Pattern -> line space in millimeter: 8.0

teardrop:

• Pattern -> line space in millimeter: 8.0
• Pattern -> grill pattern rotation: 180

web:

• Pattern -> grill pattern: web
• Pattern -> line space in millimeter: 19.0

none:

• Frame -> screw hole chamfer: no

Để tạo grill tuỳ biến, bạn có thể dùng bất kỳ file STL nào vừa với pattern grill, với giả định là mặt trước của grill sẽ úp xuống bed khi in, và tâm của grill nằm tại gốc toạ độ [0, 0, 0] khi STL được load vào OpenSCAD. Dùng các thiết lập như ở trên nếu bạn dùng bộ tạo custom fan grill cover của OutwardB, rồi chỉnh sửa theo ý, render và export STL thành fan_cover_custom.stl. Sau đó trong OpenSCAD, chọn part là "fan_shroud" và grill style là custom. Bạn sẽ thấy fan shroud đã được tuỳ biến. Render và export STL.

Ghi chú cuối

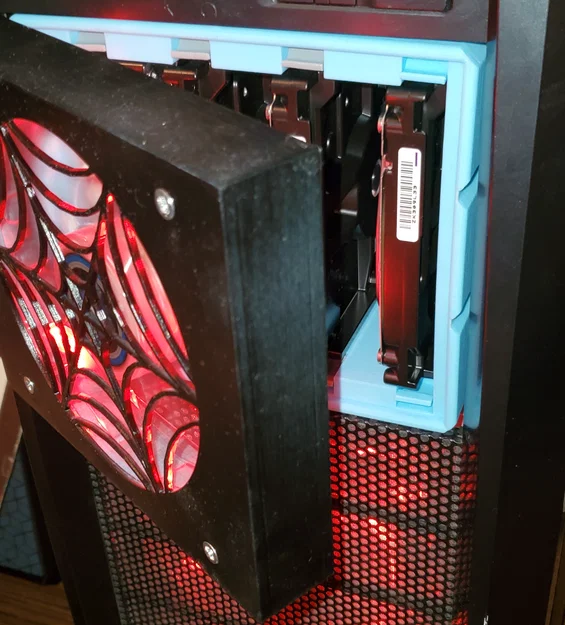

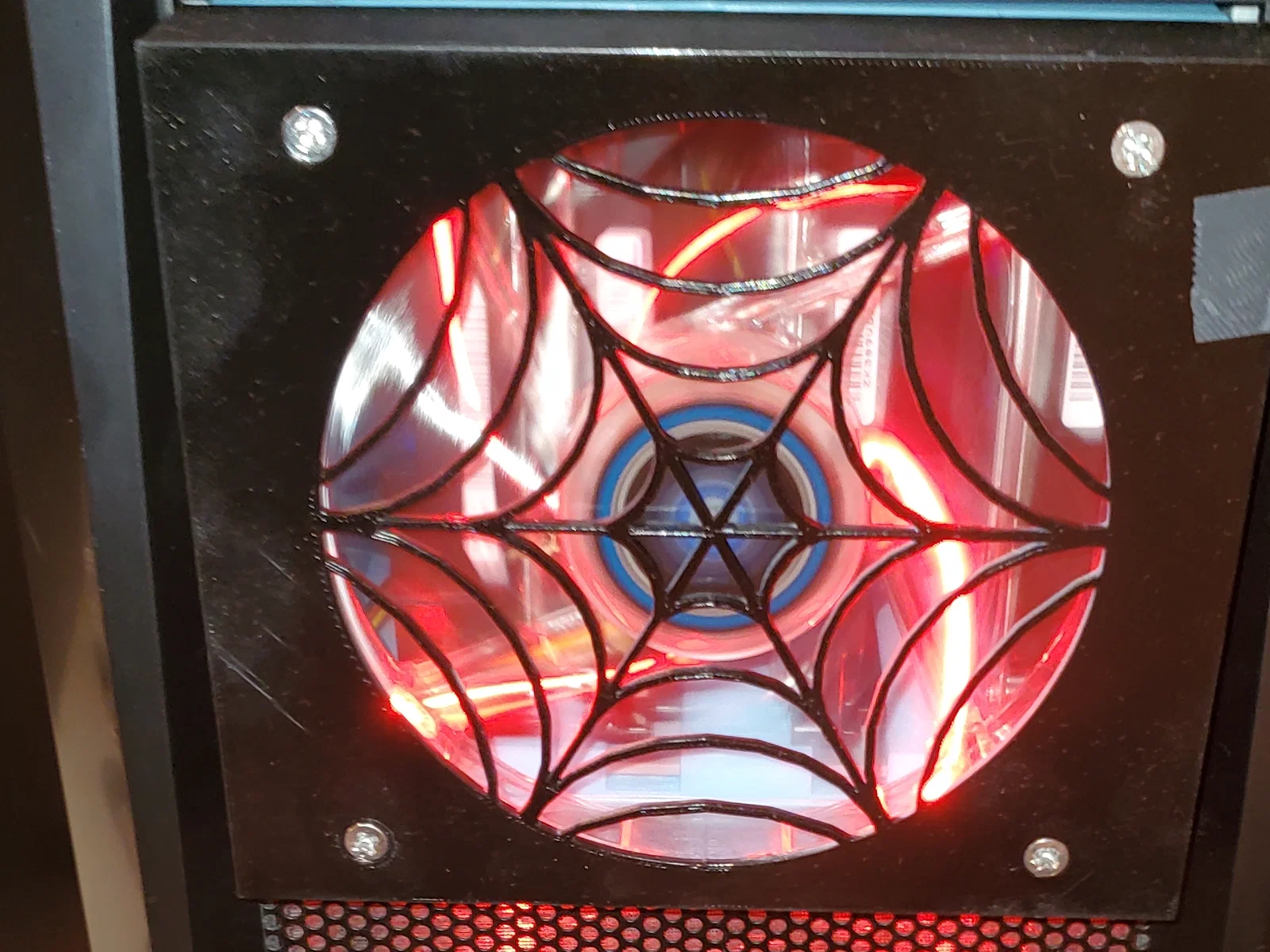

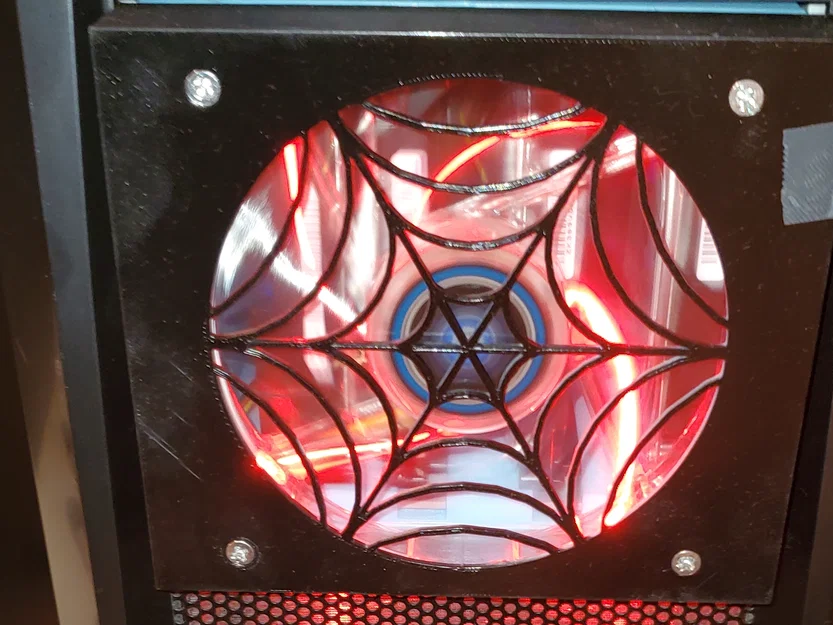

Các hình hiện tại là của một phiên bản sớm, lúc đó dùng bản lề (hinges) cho fan shroud/cage thay vì dùng pin. Fan shroud được sơn đen để hợp màu với case. Tất cả bài test thiết kế đều ổn cho tới khi lắp vào case để dùng thật. Fan shroud không mở đủ rộng để thao tác với ổ. Khi gắn fan shroud, mặt trước case cũng không tháo ra được. Bạn xem phần makes để coi hình của thiết kế mới; mình sẽ cập nhật hình khi có dịp in lại case trong tương lai. Bản mới nhất ngon hơn nhiều so với hình hiện tại.
