Cuộn Dây Cho Súng Bắn Cá Hoặc Đai Chì Dành Cho Lặn Tự Do Và Bình Khí

Cuộn dây cho súng bắn cá (Speargun Reel)

Mẫu gốc không có hướng dẫn lắp ráp cụ thể và phần ngàm không khớp với súng của mình. Bạn không thể thay đổi kích thước vì như vậy sẽ không lắp vừa với phần còn lại của cuộn dây. Ngàm của mình chỉ cần dùng hai dây rút (zip ties) là có thể gắn vào bất kỳ loại súng bắn cá dạng ống tròn nào. Mình đã bao gồm ngàm cho súng đường kính 25mm và 32mm (cho hai cây JBL của mình), mình cũng đính kèm file Fusion 360 ở đây, nếu bạn cần kích thước khác cứ bảo mình nhé.

Chất liệu:

Mình in bằng PETG, nhưng bất kỳ loại nhựa nào không phải là PLA, TPU hoặc ABS đều ổn vì sản phẩm này sẽ phải tiếp xúc nhiều với nước mặn và ánh nắng mặt trời.

Cài đặt in:

Layer height: 0.2mm Perimeters: 4 Top/Bottom layers: 5 Infill: 25% dạng cubic

Phần cứng cần thiết:

1x Ốc M5x50 + ren cấy nhiệt (heat insert) 1x Ốc hoặc bu-lông M3x35 + đai ốc

Lắp ráp:

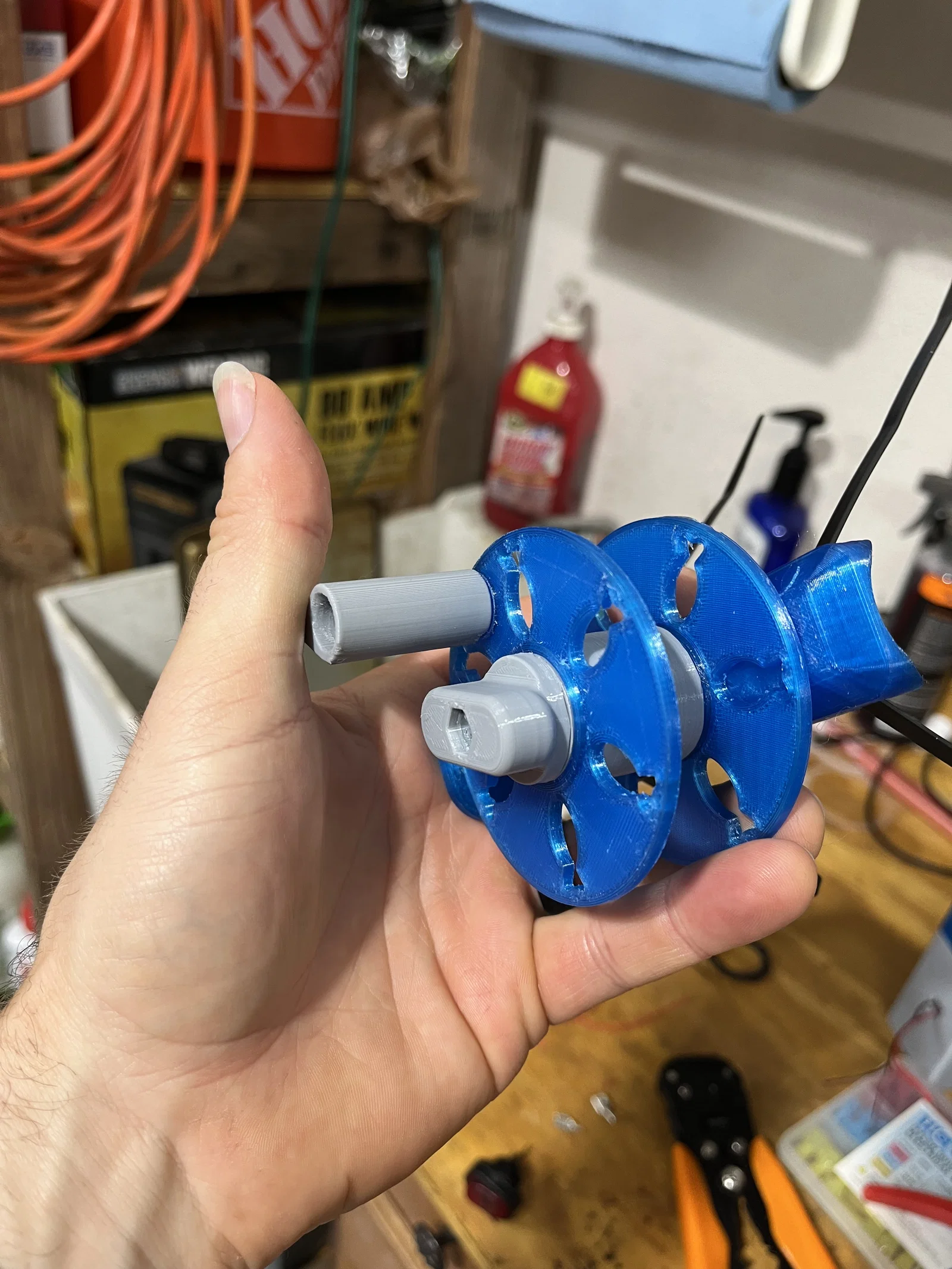

1. Lắp ren cấy M5 vào ngàm cuộn dây phù hợp.
2. Lắp ốc M5x50 vào bộ phận tăng chỉnh độ căng.

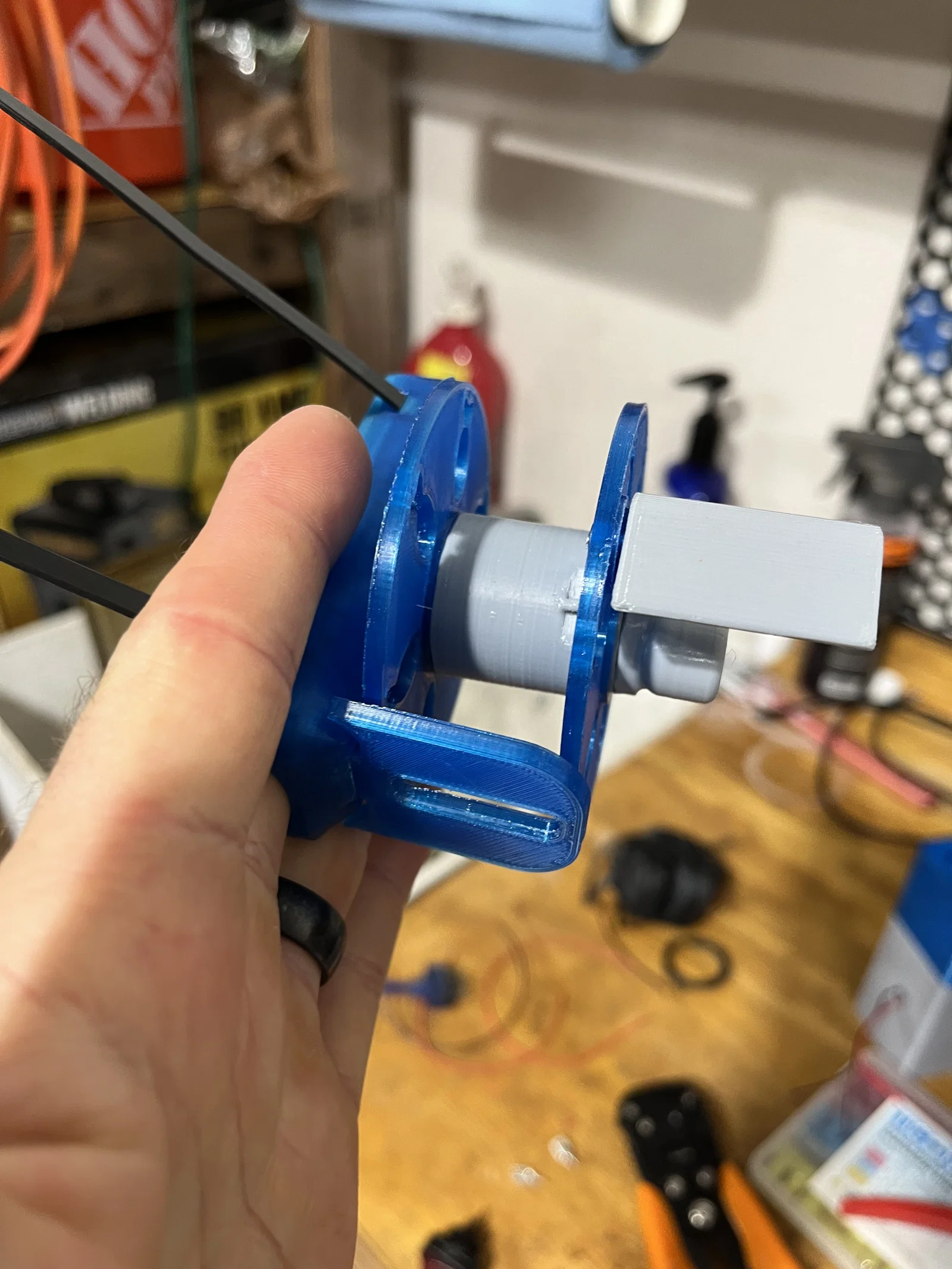

3. Lắp phần Handle Center vào Handle (cho đầu nhỏ vào trước).
4. Gắn vào Reel Outer bằng ốc M3x35 và đai ốc ở phía sau.
5. Dán phần Center Winder vào Reel Outer với các rãnh hướng vào trong.

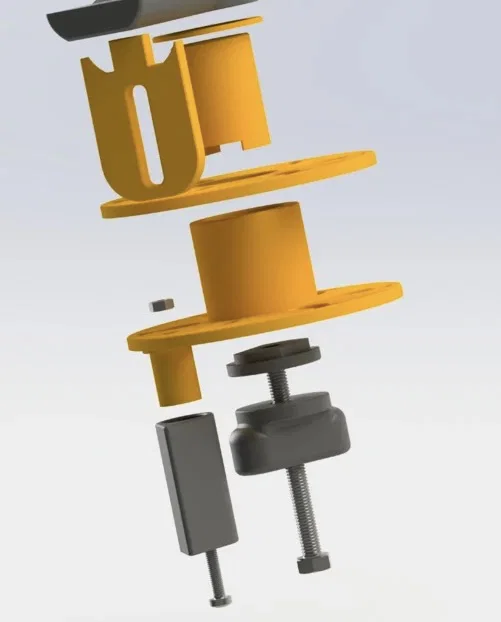

6. Xếp các phần còn lại theo hình và cố định vào đế cuộn dây bằng bộ tăng chỉnh (mình không chắc vòng đệm có bắt buộc không, nhưng tùy trường hợp bạn cân nhắc nhé).
7. Luồn dây mono hoặc dynema qua vòng trên Line Holder và buộc quanh nó.
8. Quấn dây vào (đảm bảo quấn theo chiều siết chặt).
9. Lắp Line Guide và luồn đầu dây của bạn qua đó.

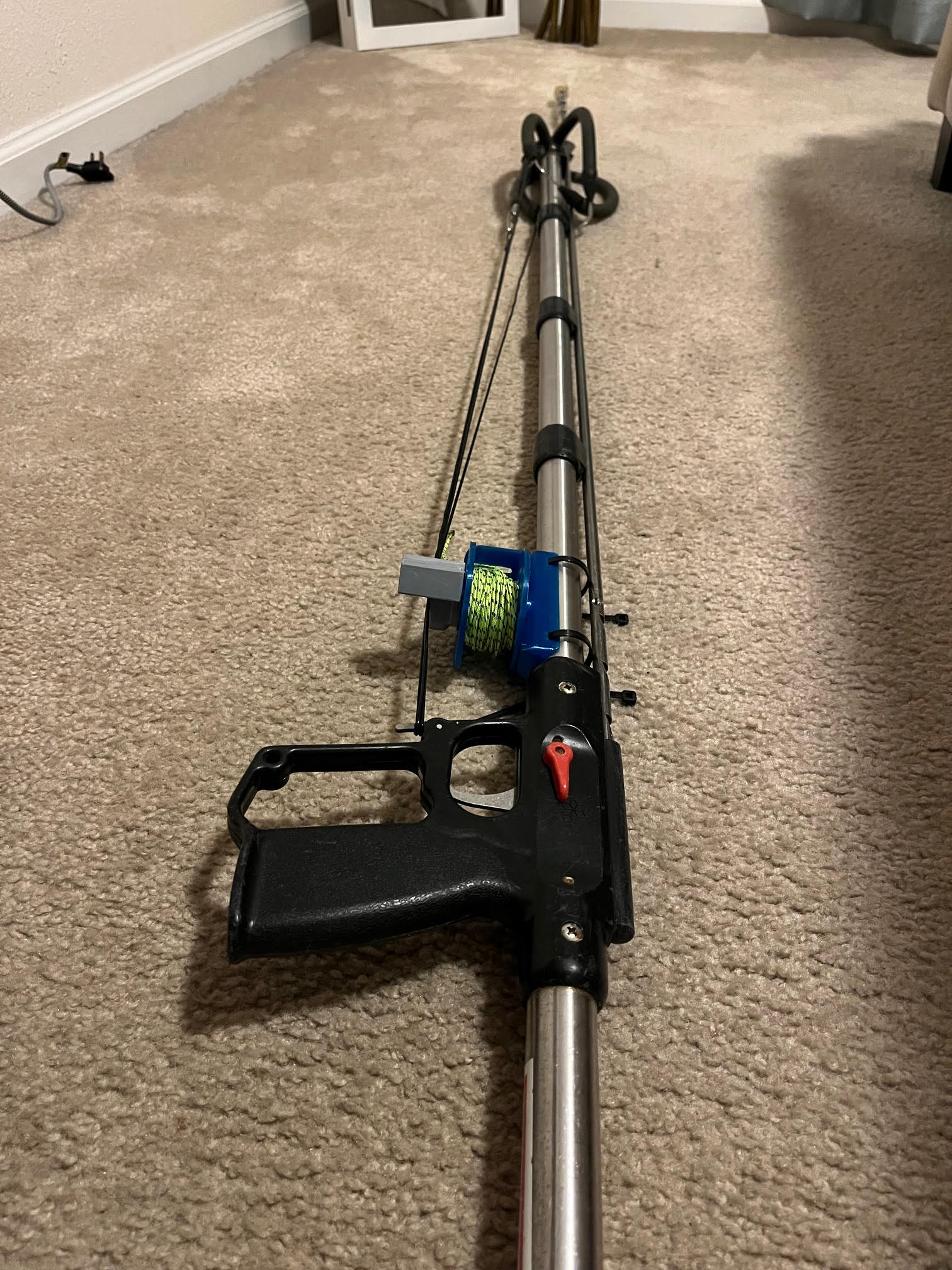

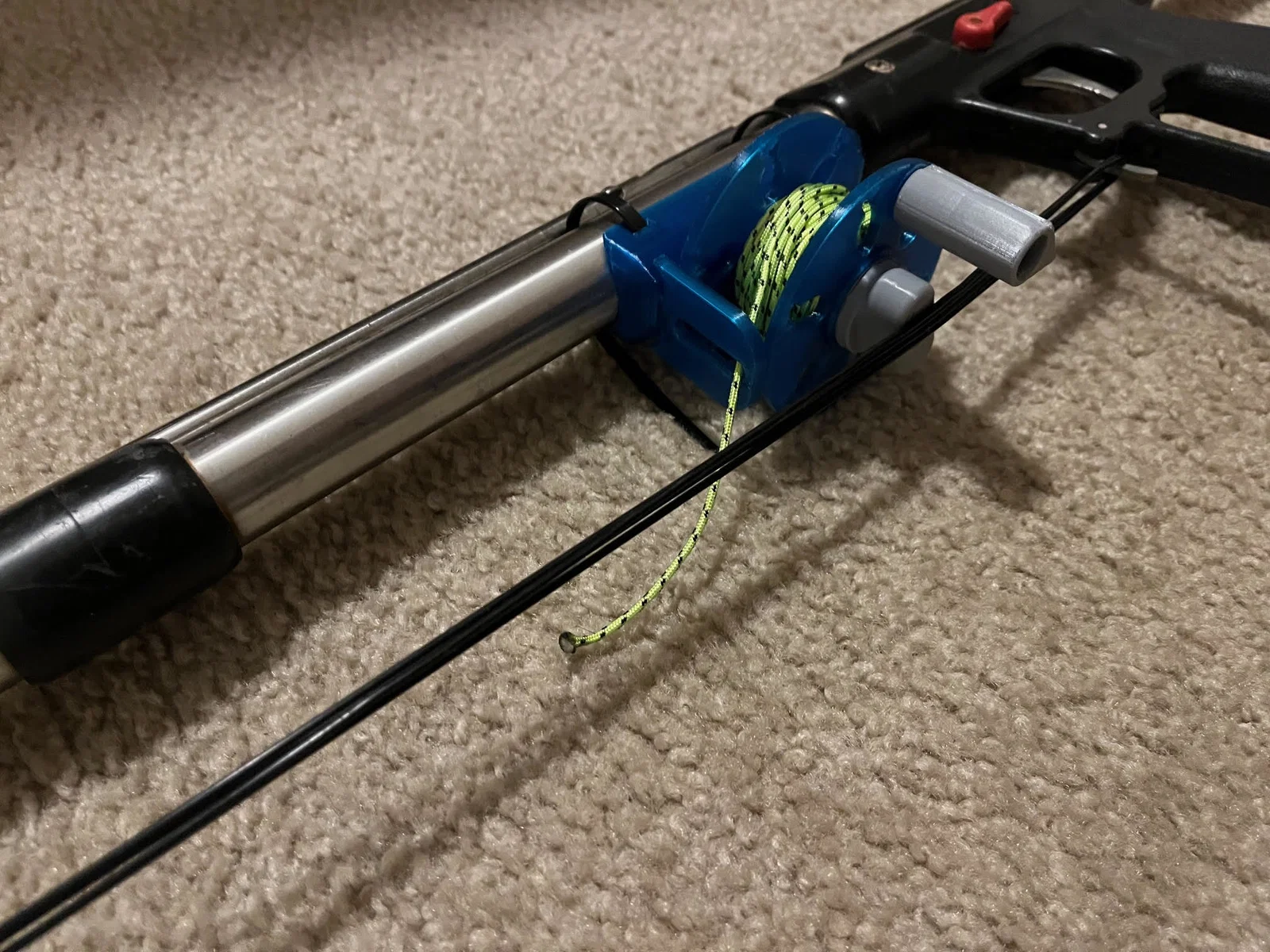

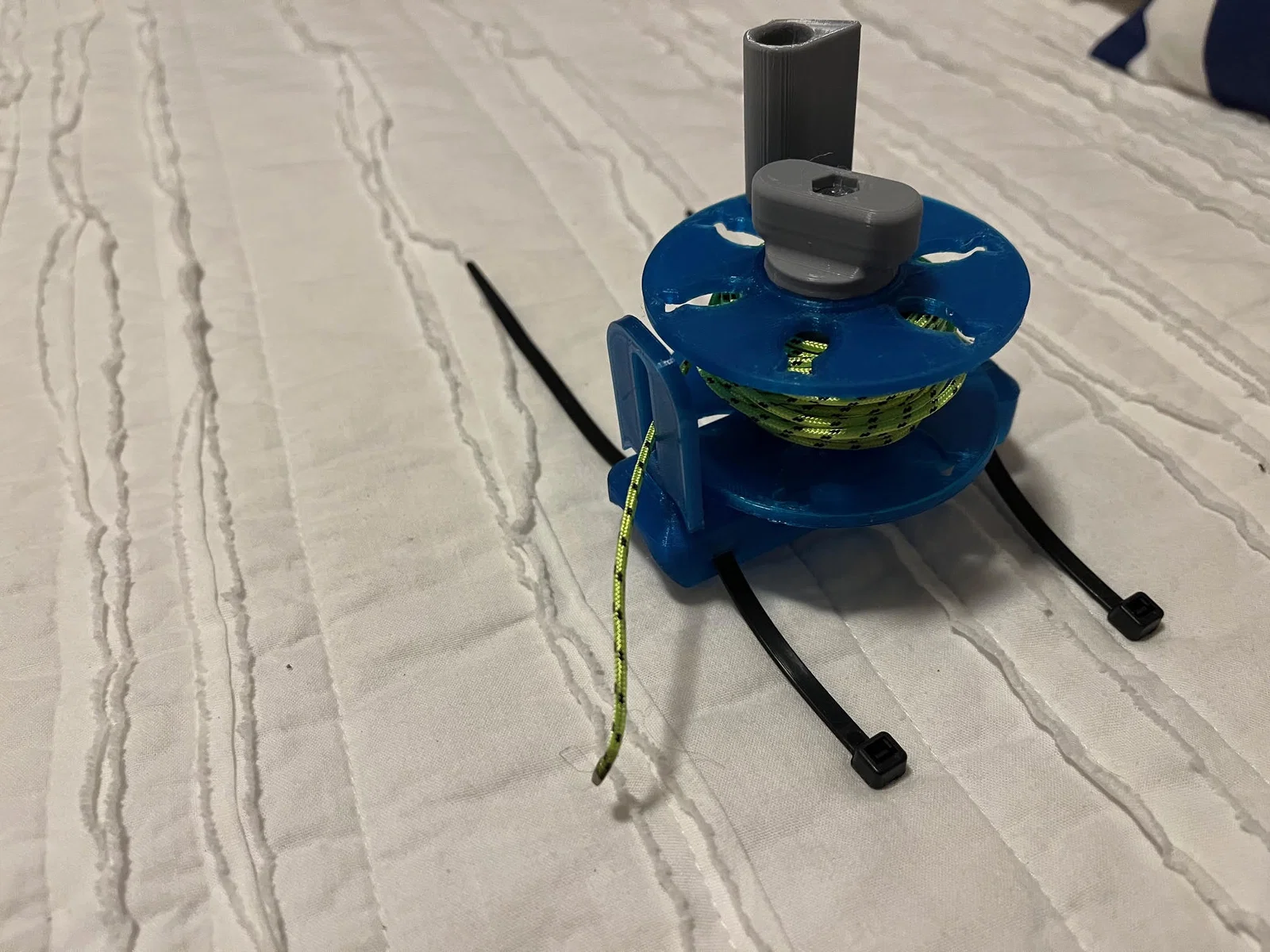

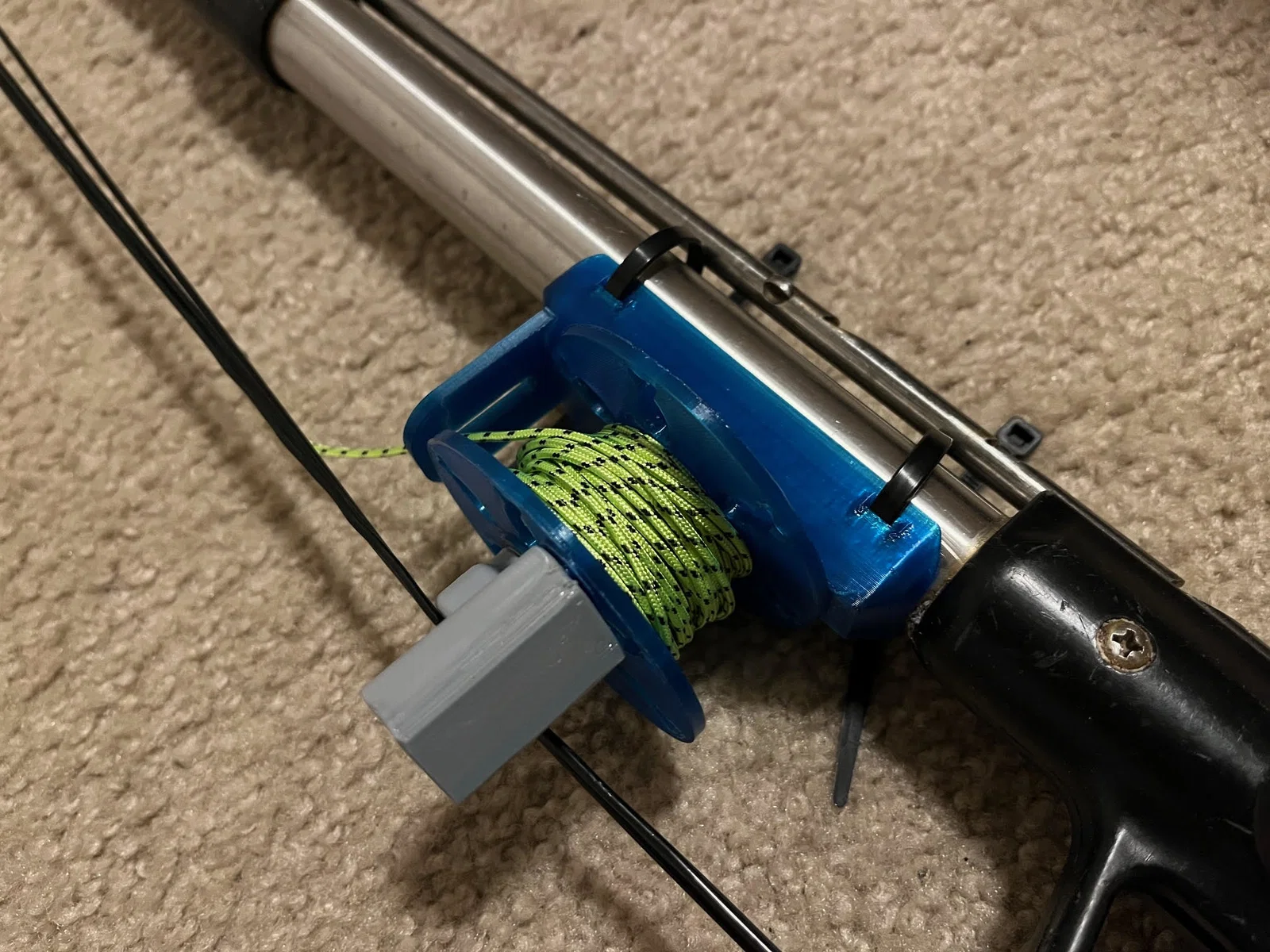

10. Luồn dây rút qua các khe trên Reel Mount để cố định cuộn dây vào thân súng.
11. Nối dây cuộn vào dây cột mũi tên (spear line).
12. Chúc bạn đi săn vui vẻ!

Cập nhật ngày 29/08/24: Đã thêm phiên bản dùng làm cuộn dây đeo thắt lưng (belt reel) để đeo cùng đai chì.
