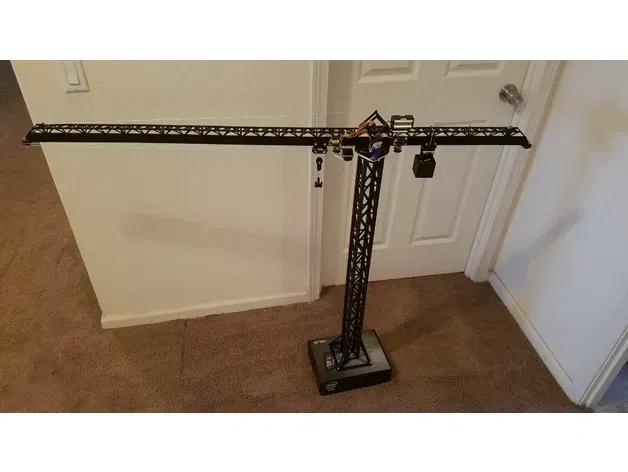

Cần cẩu tháp điều khiển từ xa cao 1.42m
Cần cẩu là một chút thách thức. Tôi đã làm nó từ đầu chỉ đi ra khỏi những gì tôi biết về cần cẩu và cách chúng hoạt động.
Mô tả
Các vật phẩm được khuyến nghị để hoàn thiện cần cẩu này là keo nóng, xiên BBQ, que kem, dây cao su, epoxy 30 phút, dây diều, máy khoan cầm tay kích thước nhỏ và mũi khoan, bốn servo 9 gram xoay 360 độ, một bộ thu, bộ phát và pin.

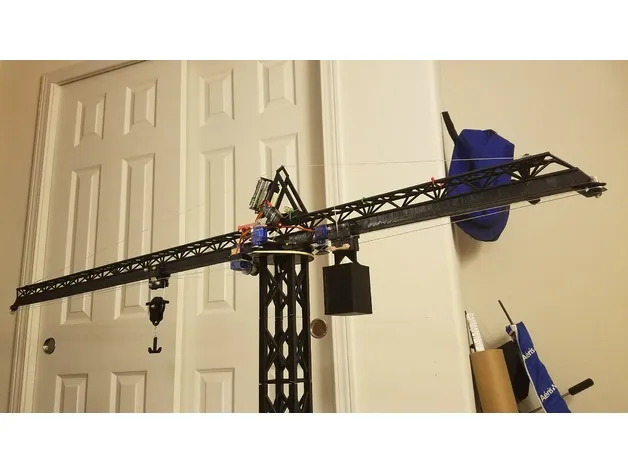

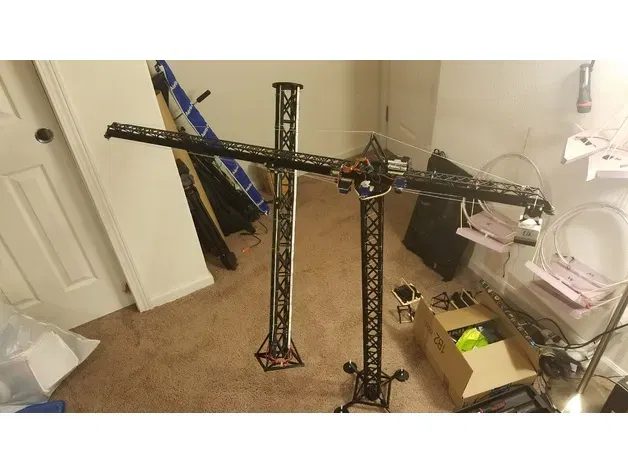

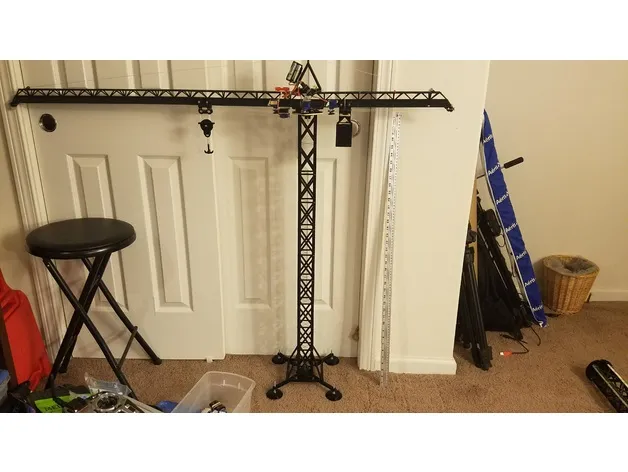

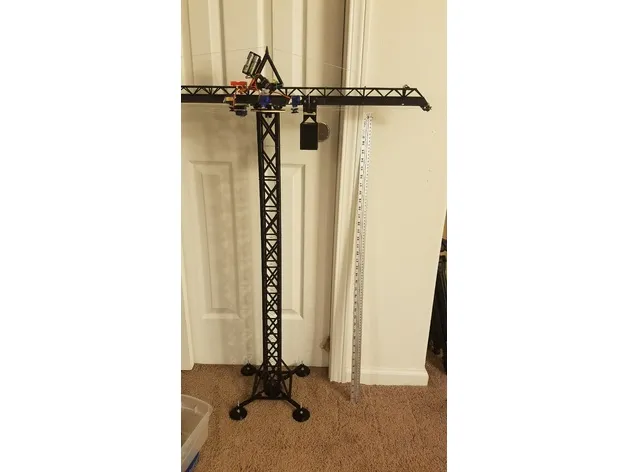

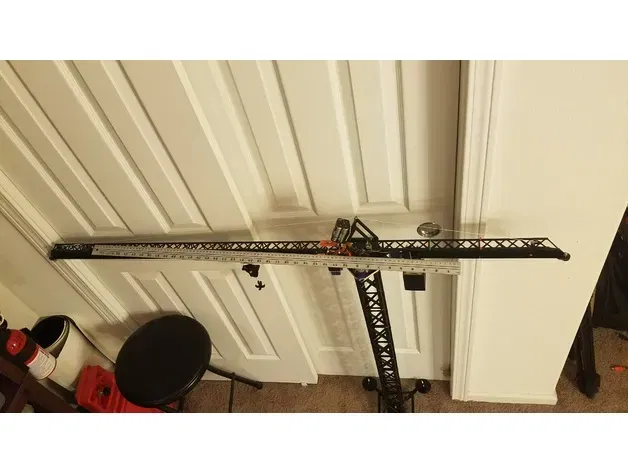

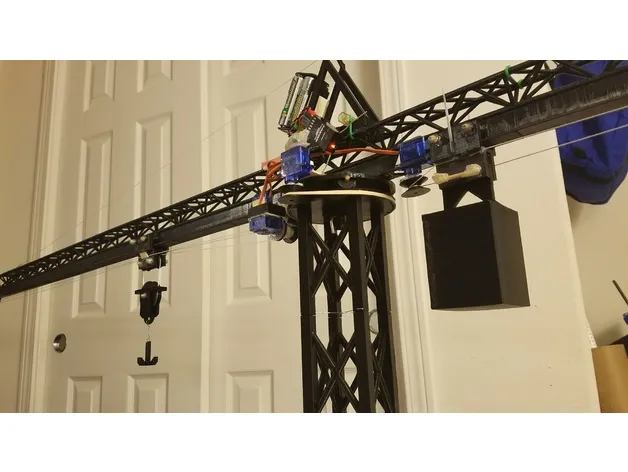

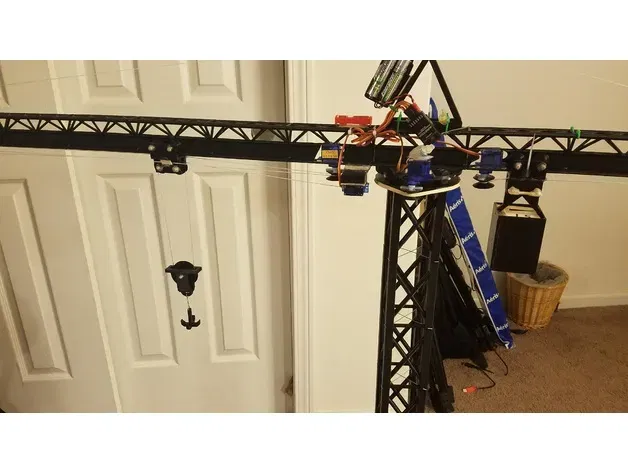

Cần cẩu dài 4ft 8in, 1.4m.
Cần cẩu này là một thử thách nhỏ. Tôi đã làm nó từ đầu chỉ dựa vào những gì tôi biết về cần cẩu và cách chúng hoạt động. Tôi mất khoảng một tuần để thực sự in mọi thứ. Tôi đã trải qua nhiều thay đổi thiết kế khác nhau để làm cho mọi thứ hoạt động.
Lưu ý!!! Nhiều bộ phận được nhóm lại với nhau để thuận tiện trong việc in, các bộ phận riêng lẻ nếu bạn không muốn đặt vào nhóm nằm ở cuối danh sách, bạn không cần phải in mọi thứ trong đây, hầu hết chúng đều được đề cập trong danh sách bộ phận ở phần trên.
Cài đặt in
Thương hiệu máy in:
Creality
Máy in:
Ender 5
Bệ:
Không
Hỗ trợ:
Không
Độ phân giải:
0.3
Mật độ:
30% cho tháp và 100% cho T-arms/Boom
Thương hiệu vật liệu in:
Bất kỳ
Màu sắc vật liệu in:
Bất kỳ
Chất liệu in:
PLA
Sau khi in

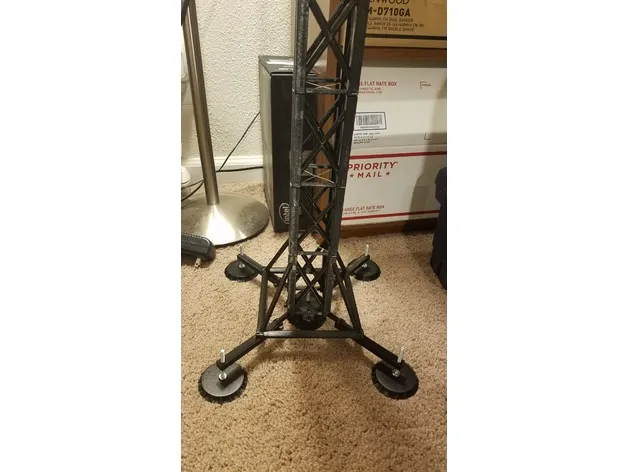

-Các phần Tháp lớn hơn được thiết kế để dễ dàng ghép lại với nhau bằng epoxy 30 phút và các chốt mà chúng được in với.
-Các phần T-arm nhỏ hơn sẽ KHÔNG vừa sau khi in. Bạn phải khoan tay cẩn thận để làm cho các lỗ lớn hơn một chút để mọi thứ khớp nhau tốt. Sau đó chỉ cần thêm epoxy và đặt lên bề mặt phẳng, tốt nhất là để qua đêm. Nếu làm đúng, các mảnh tháp sẽ được căn chỉnh hoàn hảo.

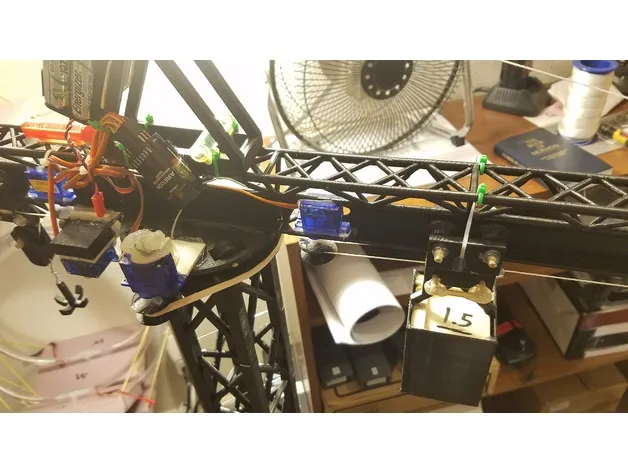

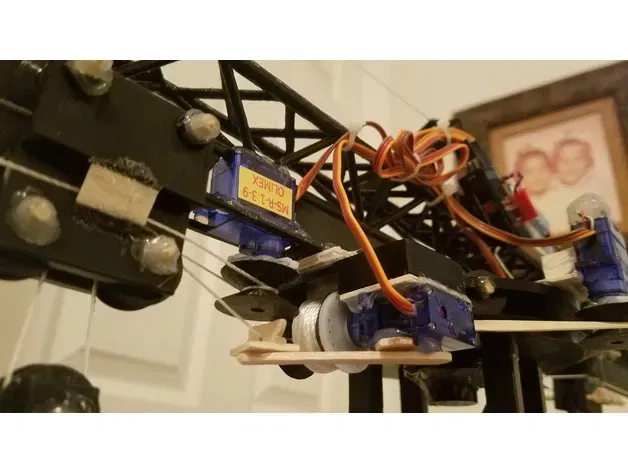

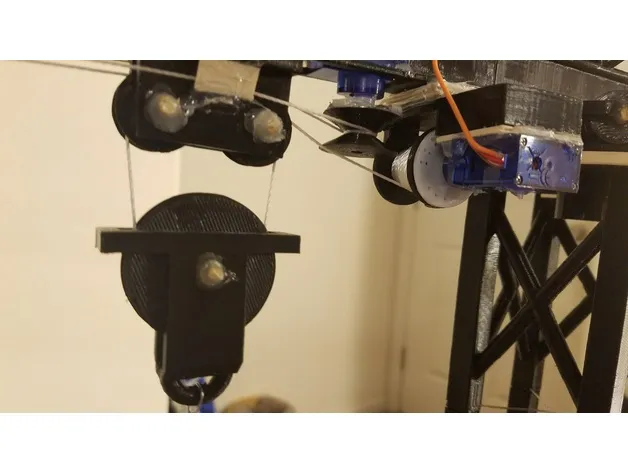

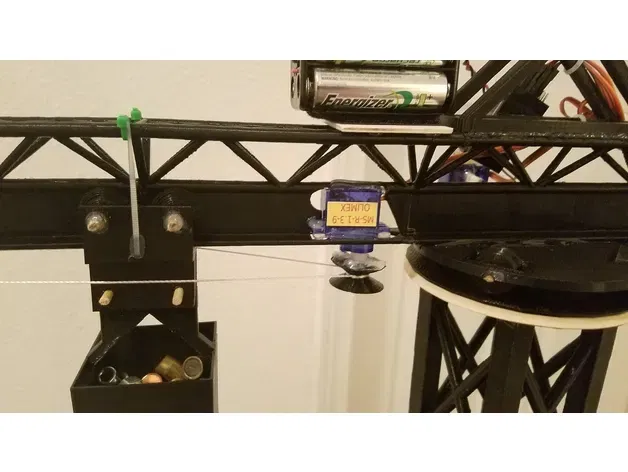

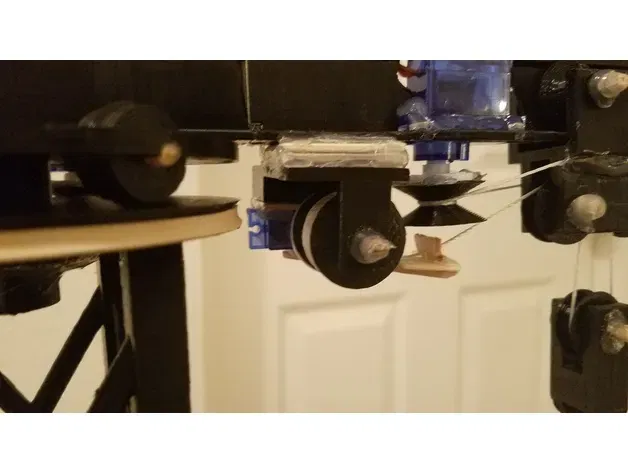

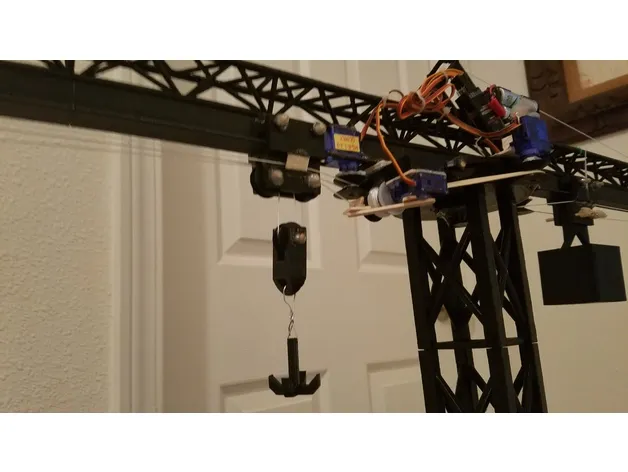

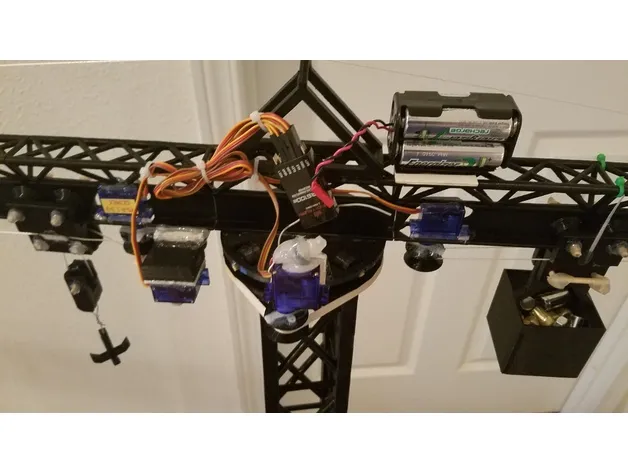

-Các T-arms với các vị trí Servo cần được đặt theo cách cụ thể, vui lòng xem hình ảnh.

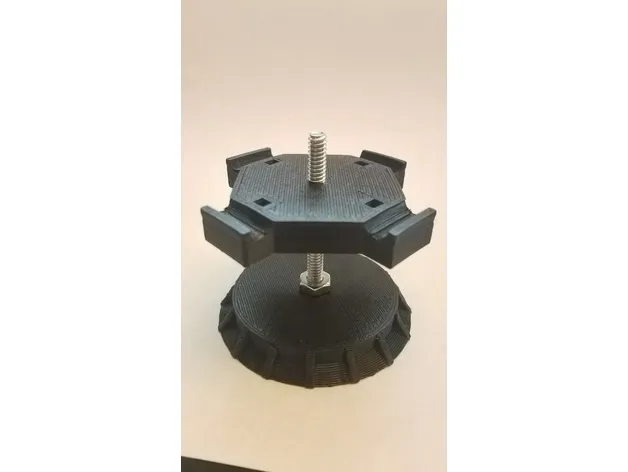

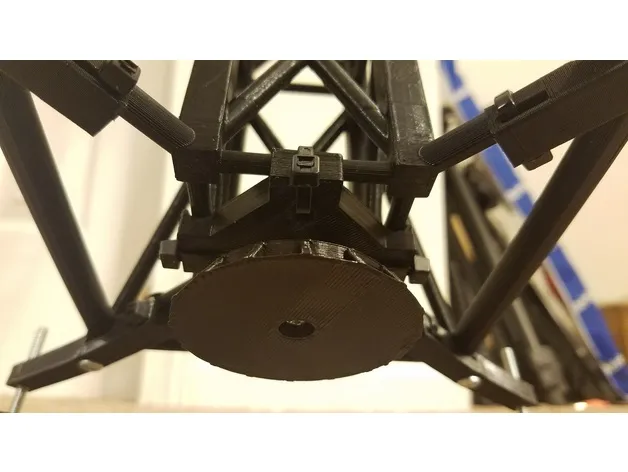

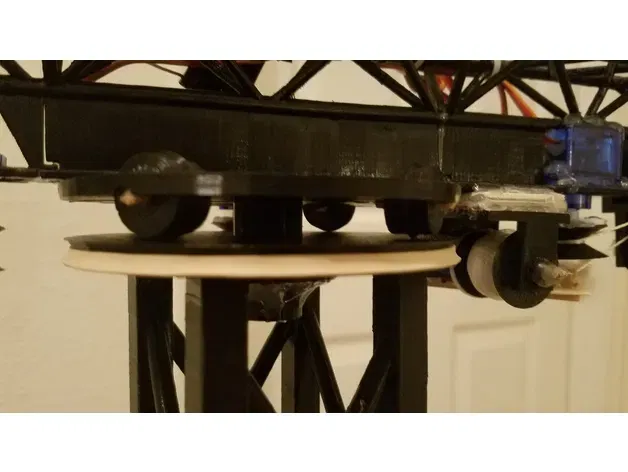

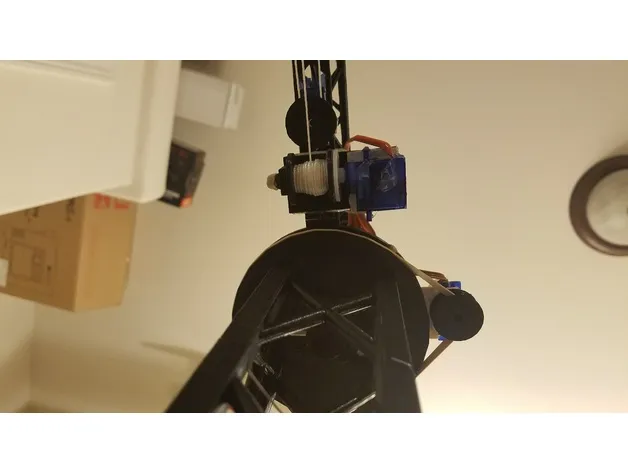

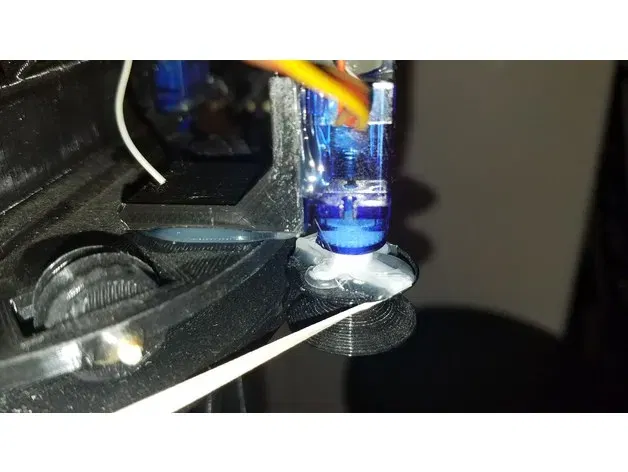

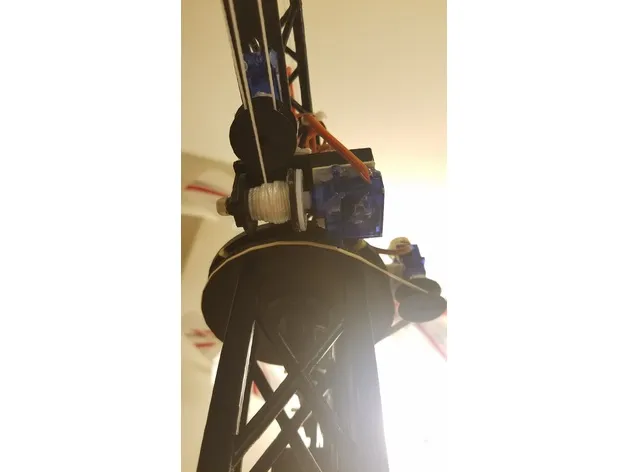

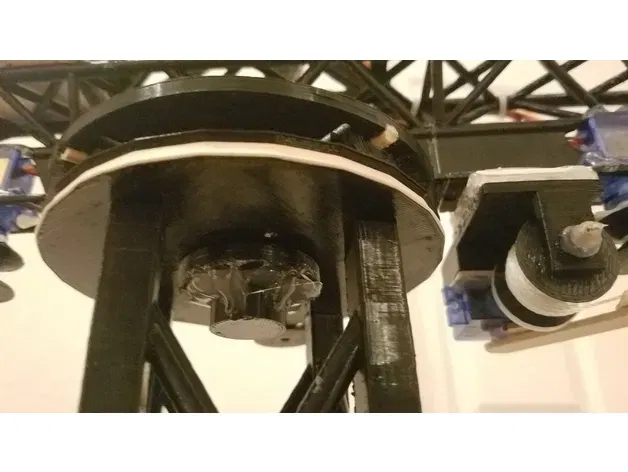

-Có bốn lỗ rất nhỏ trên đỉnh bàn xoay để căn chỉnh phần T-arm trung tâm, để gắn chỉ cần sử dụng epoxy.

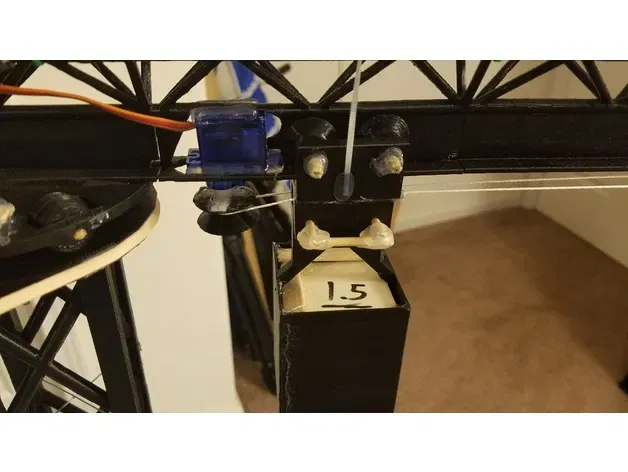

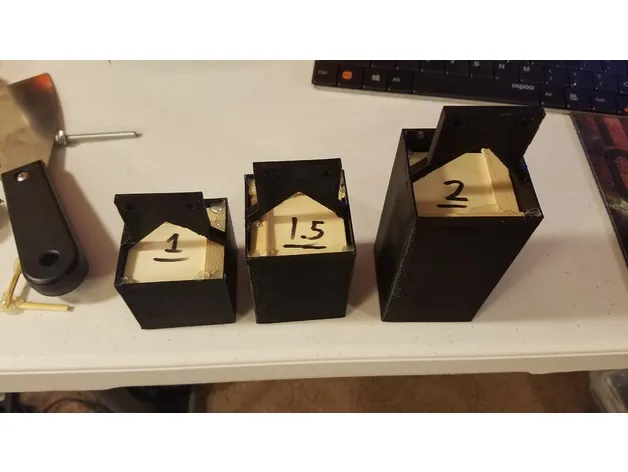

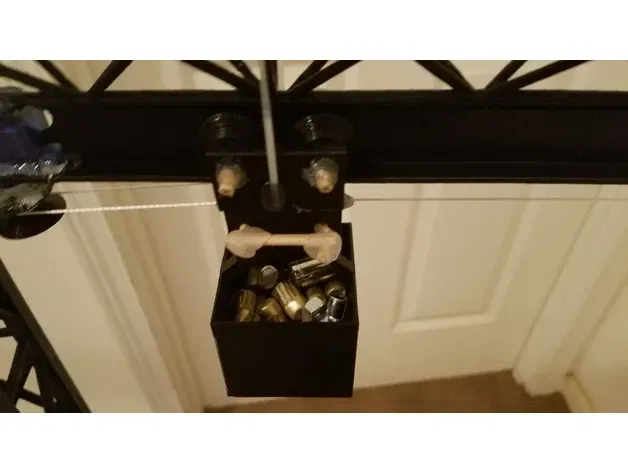

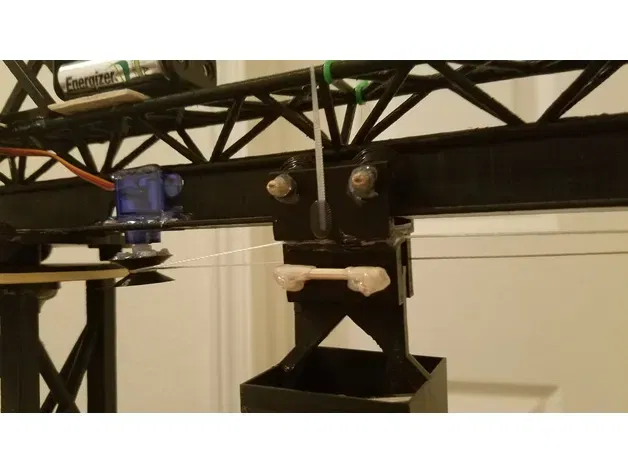

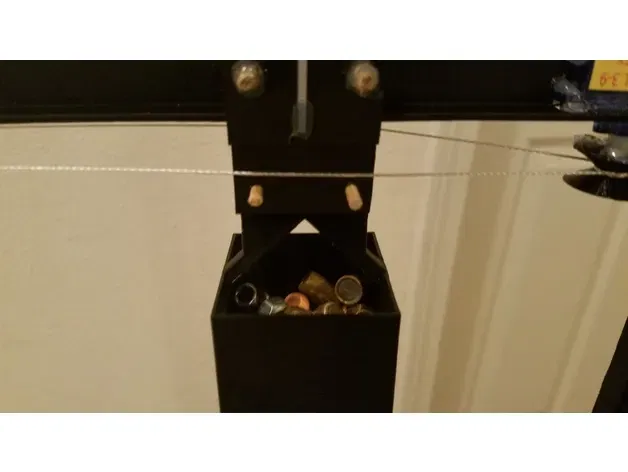

-Trọng lượng đối kháng là một pound.

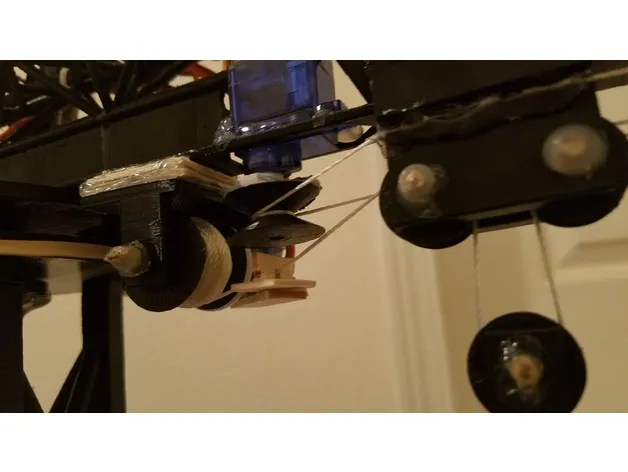

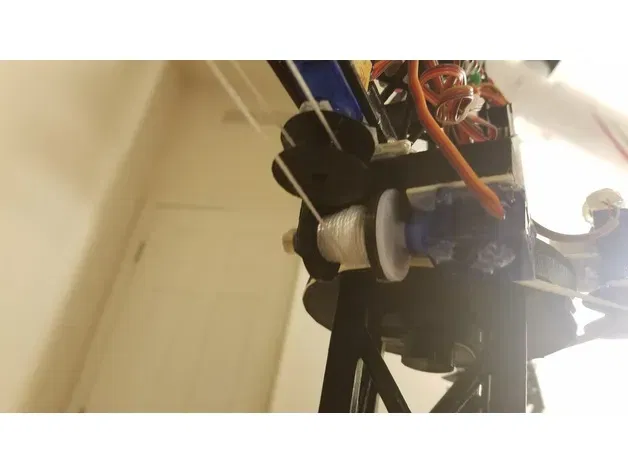

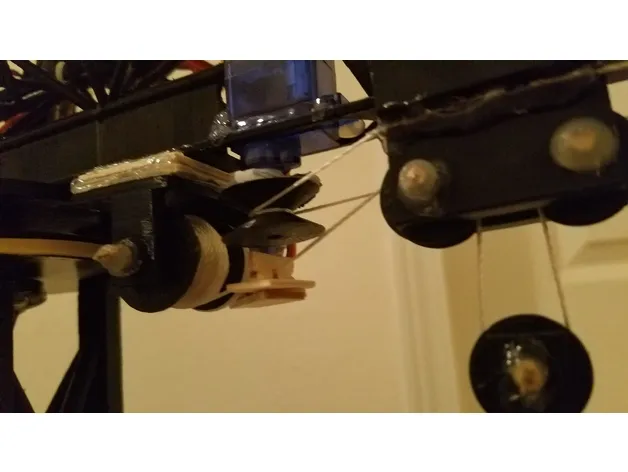

-Dây tôi sử dụng là dây diều 30 pound.

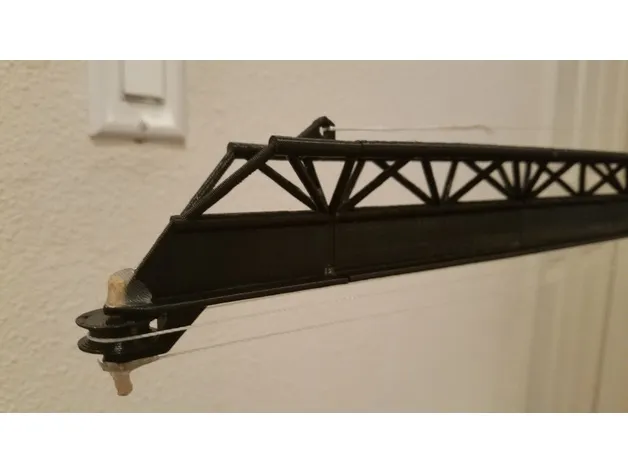

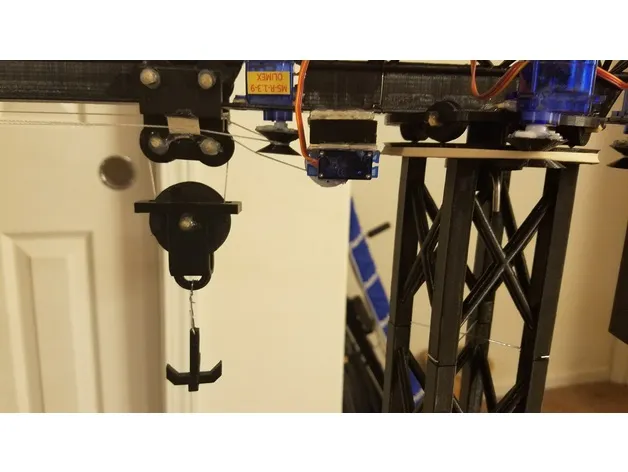

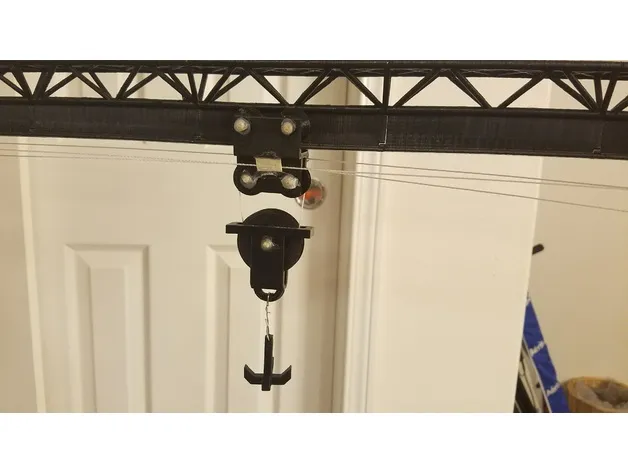

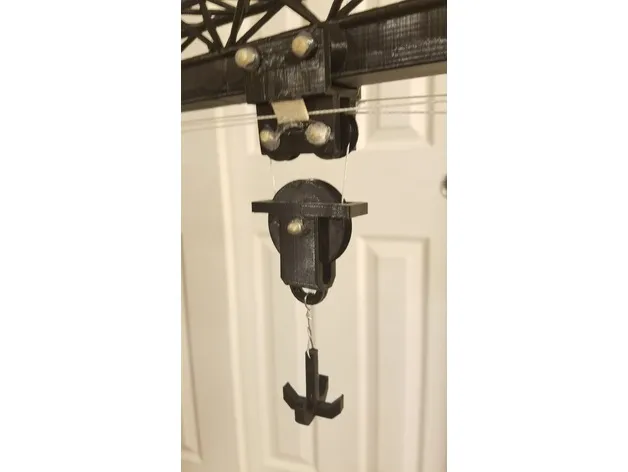

-Khi bạn in bộ trượt bánh xe thứ hai, hai bánh xe đó sẽ được gắn vào các đầu của cần cẩu chứ không phải trong chính bộ trượt, đây là cách trọng lượng đối kháng được đặt.
!!!Đừng dán các đầu T-arm cho đến khi bạn đã gắn các bộ trượt bánh xe!!!

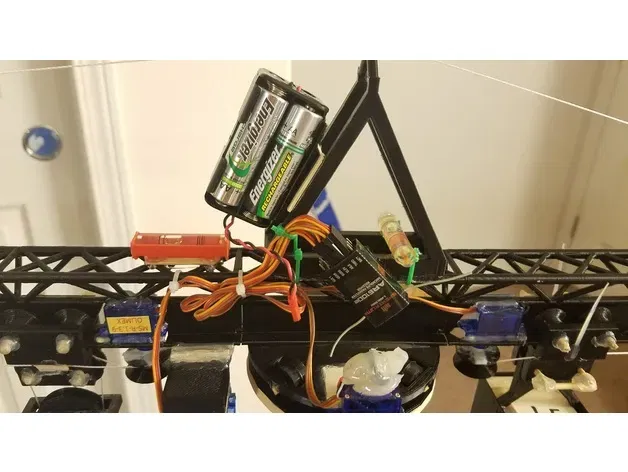

Điện tử:
Servos: Servo quay liên tục 360 độ 9g
https://www.amazon.com/s?k=360+Degree+Continuous+Rotation+Servo+9g&i=toys-and-games&ref=nb_sb_noss
Đài phát thanh máy bay RC 4 kênh: https://www.amazon.com/s?k=airplane+radio+and+receiver+4ch&i=toys-and-games&ref=nb\_sb\_noss
Giá đỡ 4 pin AA: https://www.amazon.com/s?k=4+aa+battery+holder&i=toys-and-games&crid=32EQF7WPWRPQ2&sprefix=4+aa+batte%2Ctoys-and-games%2C164&ref=nb_sb_noss_1
