Đèn Lithophane Gothic cho Mẹ vào dịp Giáng Sinh

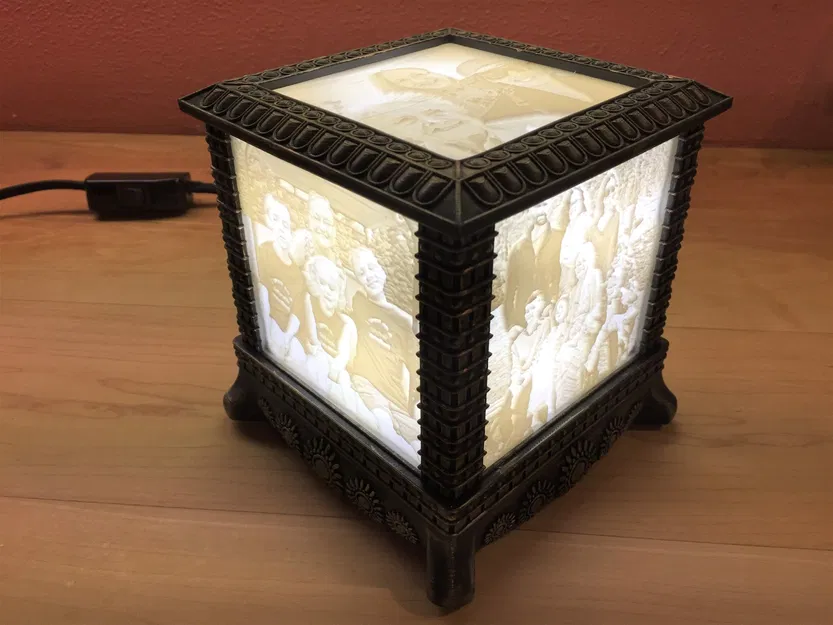

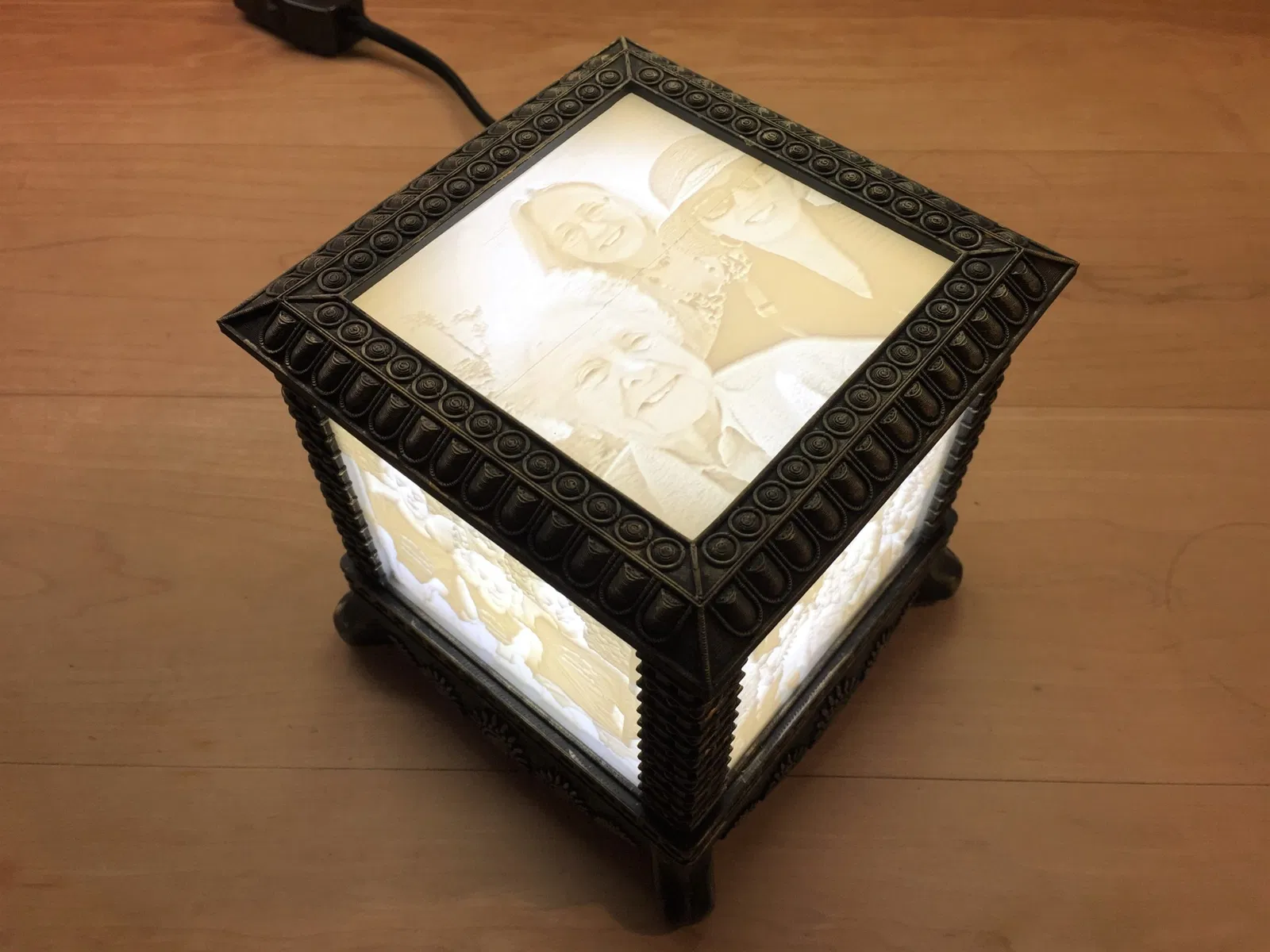

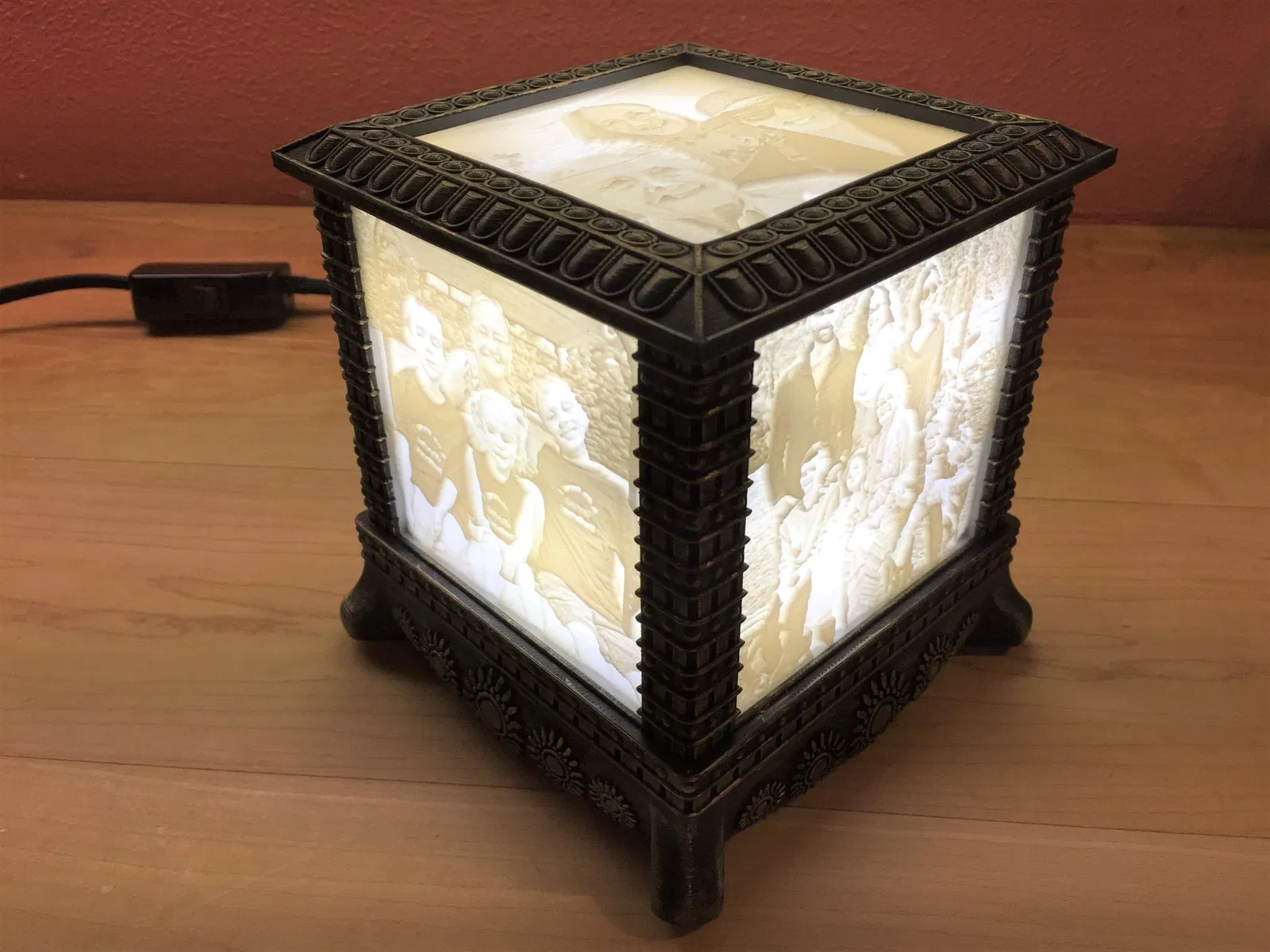

Đèn Lithophane Kiểu Gothic

Tôi muốn làm cho Mẹ tôi một chiếc đèn Lithophane cho Giáng sinh nên tôi đã tìm kiếm trên thingiverse nhưng không có cái nào thật sự phù hợp, vì vậy tôi đã thiết kế cái của riêng mình. Tôi quyết định chọn thiết kế theo kiểu Gothic, một cái gì đó thật dễ dàng để sử dụng kỹ thuật chổi khô. Tôi đã thiết kế phiên bản này để sử dụng các thành phần có thể dễ dàng mua từ Amazon. Tôi đã liệt kê các bộ phận cần thiết bên dưới và đã cung cấp hướng dẫn chi tiết về cách tạo các tấm Lithophane tùy chỉnh của riêng bạn trong video.

Hướng dẫn in

Thẻ không liên quan: hộp lithophane, đèn Lithophane, đèn lồng lithophane

Danh mục: Hướng dẫn in Trang trí

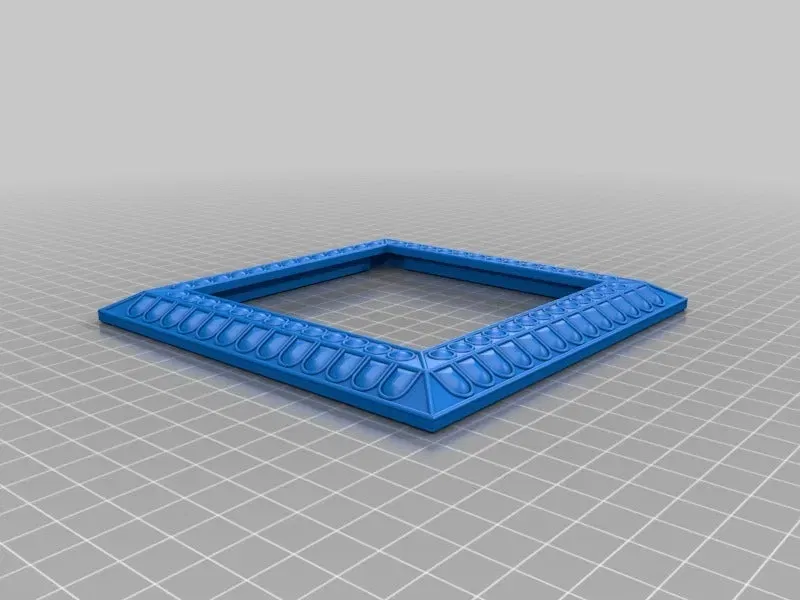

Xem video hướng dẫn để biết các hướng dẫn và cài đặt cần thiết để tạo các tấm lithophane tùy chỉnh của riêng bạn cho khung này. Không cần hỗ trợ cho chân đế và kẹp nhưng phần trên cần có hỗ trợ cho phần nhô ra ở giữa.

Sơn

Tôi sẽ tạo một video sớm để làm nổi bật cách tôi đã sơn và lắp ráp nó một cách chi tiết hơn. Bạn có thể đăng ký kênh youtube của tôi nếu bạn muốn nhận thông báo khi nó được phát hành.

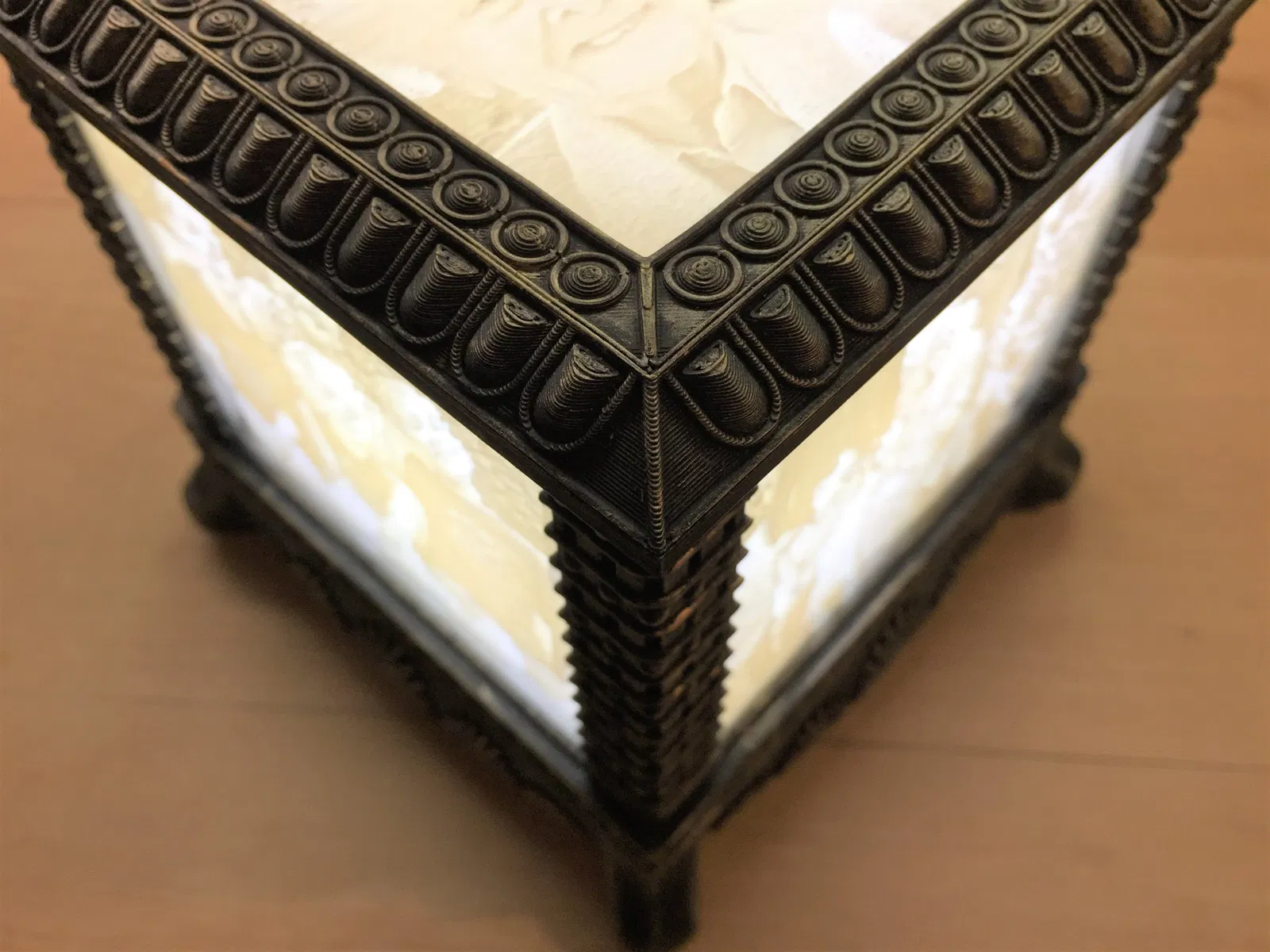

Có rất nhiều chi tiết trên mô hình để giúp che giấu các đường lớp mà tôi không thấy cần thiết phải chà nhám. Tôi đã xịt khung trước bằng sơn đen mờ Rustoleum vì sợi filament đen quá bóng. Sau đó, tôi đã sử dụng kỹ thuật chổi khô để thêm điểm nhấn cho các phần cao bằng sơn acrylic vàng kim loại.

Lắp ráp

Sau khi bạn đã in tất cả các bộ phận, hãy lắp đặt các đầu ren nhiệt vào khung trước. Những cái này sẽ giữ đui bóng đèn và phần giảm áp cho dây. Một đầu ren được sử dụng để giữ đui và hai cái được sử dụng cho kẹp dây. Các đầu ren được lắp đặt bằng một mỏ hàn và đầu mỏ hàn được liên kết bên dưới. Bạn cũng có thể sử dụng đầu mỏ hàn hình chóp tiêu chuẩn nhưng các đầu tùy chỉnh giúp dễ dàng hơn để đưa đầu ren vào lỗ một cách thẳng.

Bạn có thể sử dụng dây nhựa thông thường nhưng tôi nghĩ dây bọc vải rayon trông đẹp hơn nhiều. Nếu bạn đang lắp đặt công tắc inline, hãy đặt hai vòng keo siêu dính quanh dây nơi bạn sẽ cắt để giữ cho vải không bị tưa. Điều này hoạt động rất tốt, nếu không thì thật khó để giữ cho vải không bị tưa.

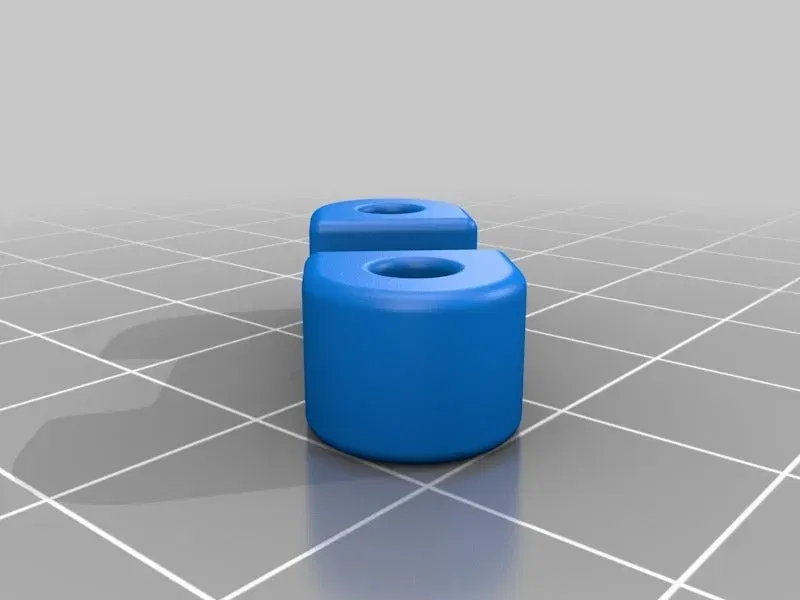

Để lắp đặt đui bóng, trước tiên hãy tháo vít #6 và giá đỡ đi kèm với đui, bạn sẽ không sử dụng chúng. Bạn cũng có thể cắt các đầu dây vào thời điểm này vì chúng chỉ cần dài 2-3 inch. Sử dụng vít đầu chìm M3 x 10mm để giữ đui vào trung tâm của khung. Tiếp theo, luồn dây qua lỗ trong khung và kẹp nó xuống bằng cách sử dụng kẹp in 3D và hai vít đầu chìm M3 x 10mm. Tiếp theo, kết nối các dây của dây với các đầu dây của đui bằng hai nút nối dây.

Cuối cùng, vặn bóng led vào và trượt các tấm vào và đèn của bạn sẽ sẵn sàng để bật!

Dưới đây là một mẹo để lắp đặt các chèn ren.

Filament

Tôi đã sử dụng filament bên dưới vì nó rất rẻ nhưng tôi vẫn có kết quả tốt.

Lithophane’s Solutech White PLA

Khung Inland Black PLA

Components

Tất cả những gì bạn cần đều có thể tìm thấy trên Amazon.

Xin hãy giúp hỗ trợ các dự án tương lai như thế này bằng cách sử dụng các liên kết liên kết của tôi bên dưới.

Bóng LED trung bình https://amzn.to/2Cd85dR

Đế đui sứ trung bình https://amzn.to/2RFjkpa

Dây bọc rayon https://amzn.to/2VGtSDz

Công tắc dây inline https://amzn.to/2RBLGAL

Chèn ren nhiệt M3 https://www.dddprintingworld.com/products/mini-m3-heat-set-thread-inserts

Mẹo lắp đặt chèn nhiệt https://amzn.to/2FlXl01

Vít đầu chìm M3 X 10 (3x)

Video cài đặt:
