(REMIX) Thước đo nhanh ốc vít M2, M3, M4, M5 đến 50mm - dùng đai ốc thay vì insert

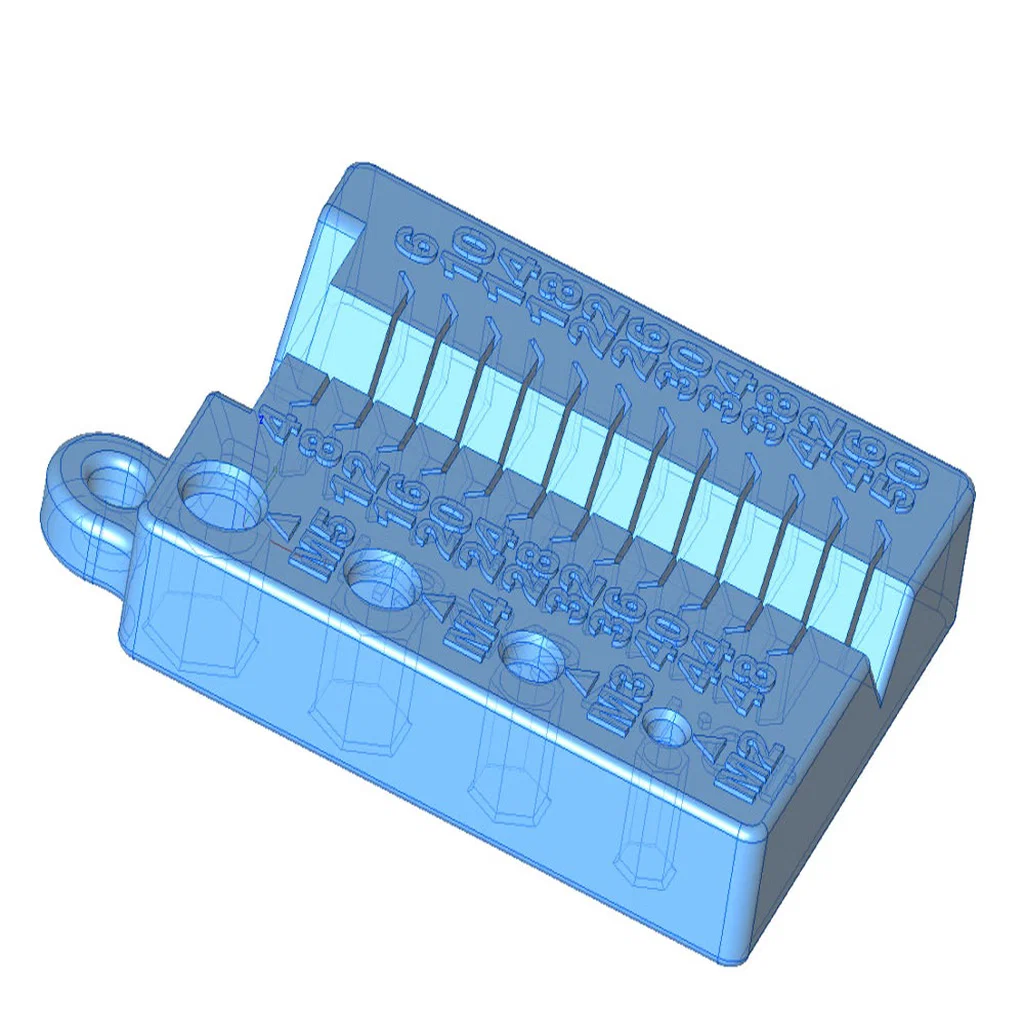

Đây là bản remix nhanh từ công cụ đo ốc vít hệ mét của Sneaks (**).** Điểm khác biệt duy nhất là bản này được thiết kế để dùng đai ốc (nut) gắn vào bằng nhiệt thay vì dùng insert. Mọi thứ còn lại đều y hệt bản gốc.

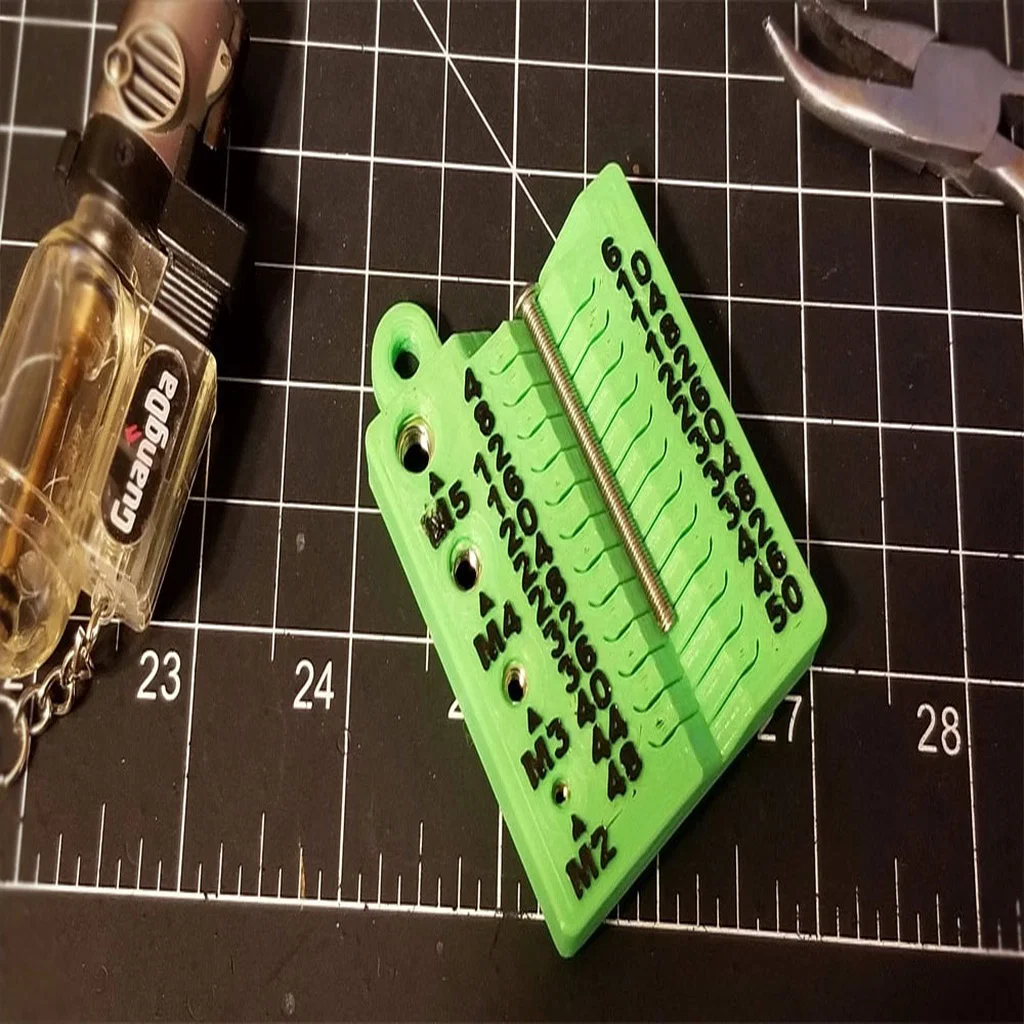

Tôi đã in và test thử, thấy dùng với đai ốc rất ổn.

Để gắn đai ốc bằng nhiệt, tôi vặn đai ốc vào đầu một con bu lông dài, sau đó dùng bật lửa khò butane để làm nóng nó trước khi gắn vào vị trí. Cách này tôi vẫn hay làm và thấy đơn giản hơn là dùng mỏ hàn. Tuy nhiên, các bạn cứ cẩn thận nhé vì rất dễ bị phỏng hoặc làm cháy đồ. Tôi thường dùng kìm để giữ linh kiện cho an toàn và giữ khoảng cách giữa tay mình với ngọn lửa.

Cập nhật ngày 28/12/2021 (2) - Nhờ vào gợi ý (và giải thích cặn kẽ) của Justin, tôi đã bổ sung phiên bản thứ 2 có thiết kế các cầu nối nhỏ (partial bridges) trong các hốc, chỉ dày 0.2mm để hỗ trợ in mà không cần dùng support.

File in không cần support có tên là “screw-tool-remix-1E-NOSUPPORTS.stl”.

Danh mục: Dụng cụ cầm tay

Nhật ký thay đổi:

31/08/2024: Phát hiện phần ghi công (attribution) không được chuyển sang đúng khi nhập từ Thingiverse. Đã sửa lại lỗi này.
