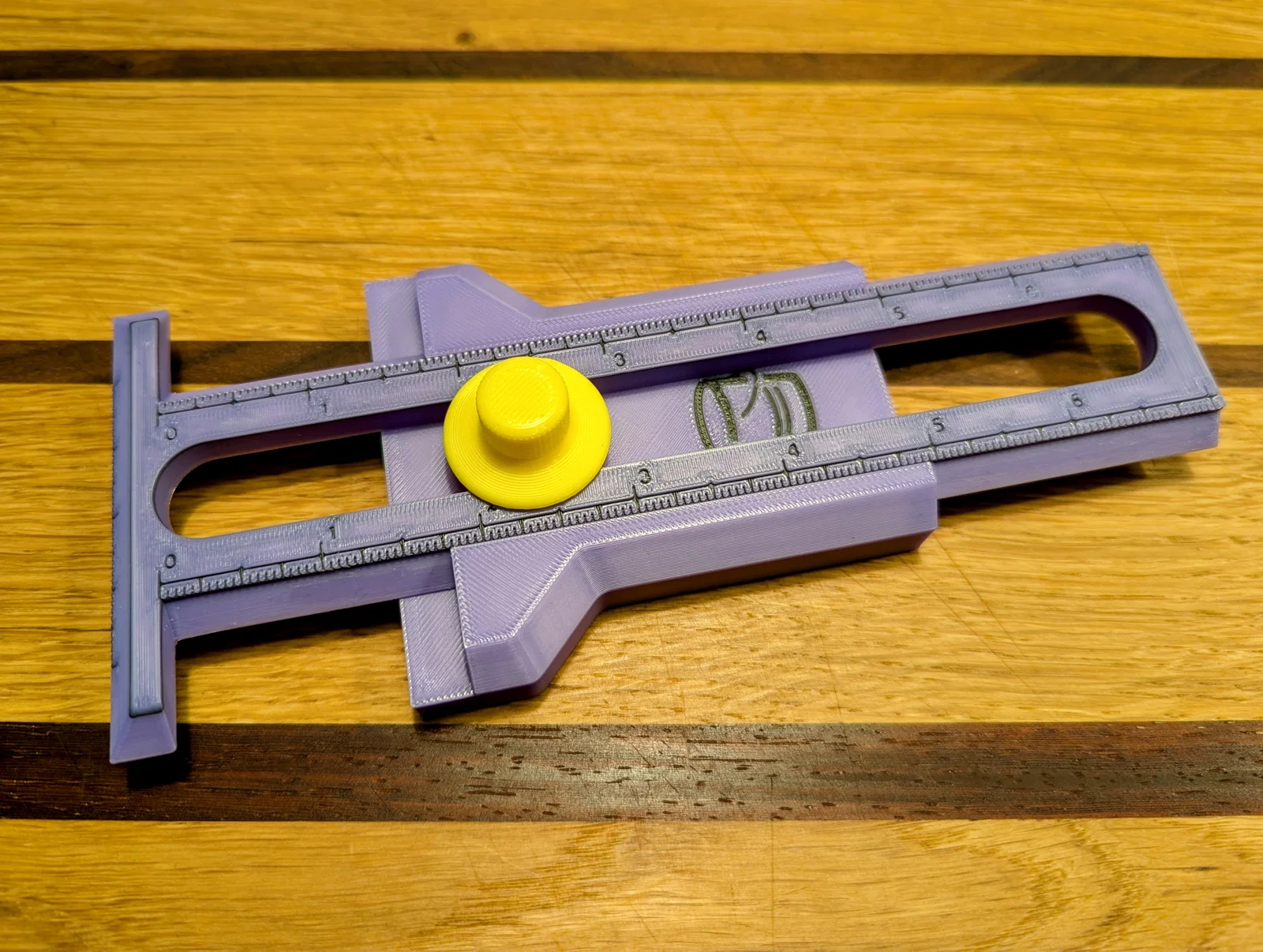

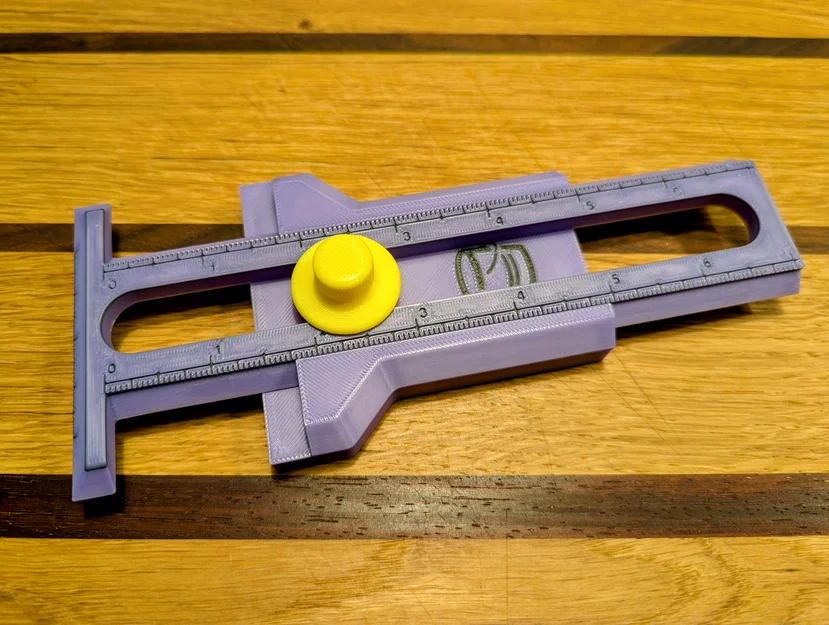

Thước Đánh Dấu Song Song (Parallel Marking Gauge) Hệ Inch

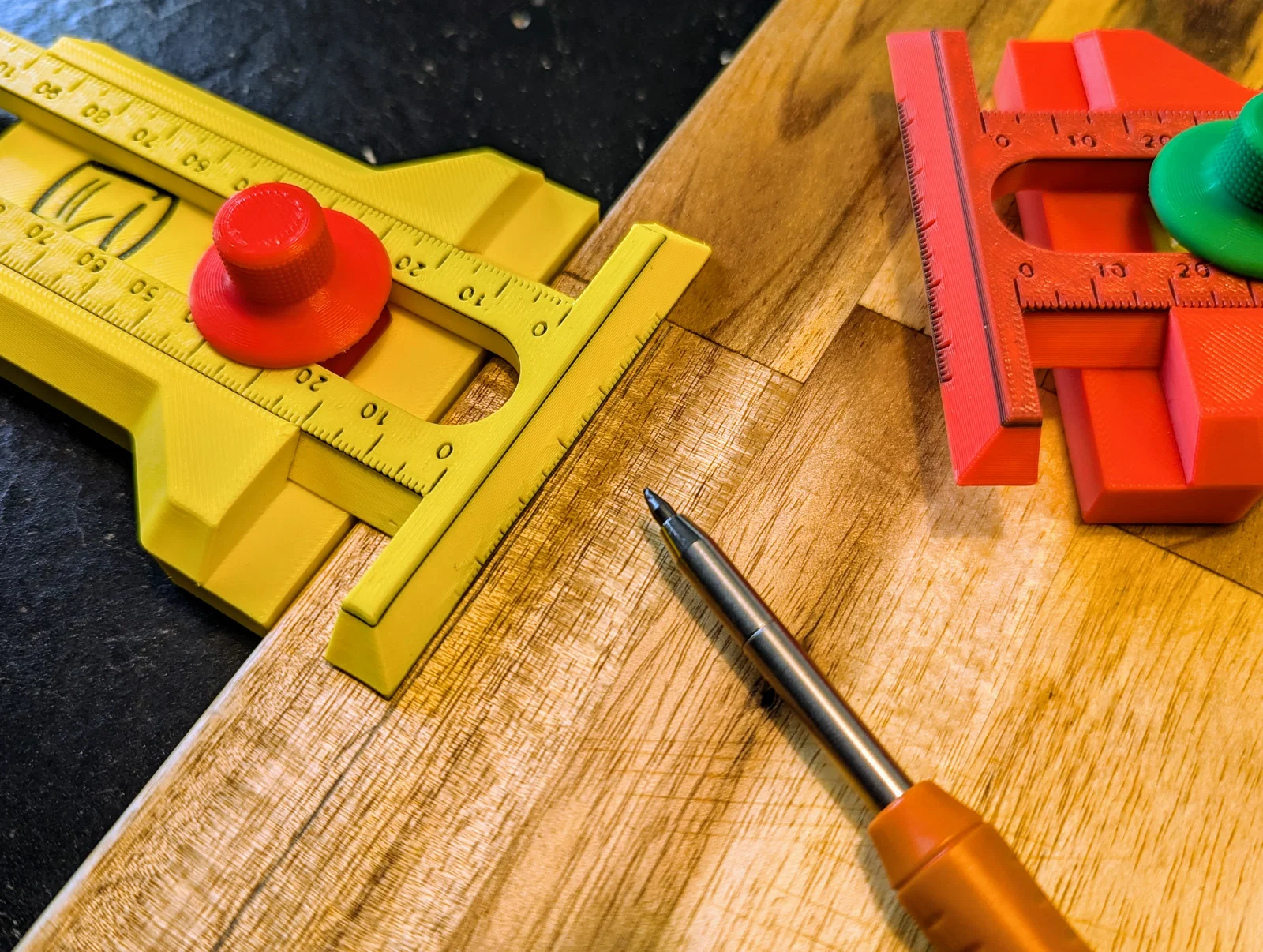

Đây là phiên bản thước đo hệ inch (Imperial) của mẫu thước đánh dấu song song trượt mà mình đã chia sẻ. Sản phẩm này cực kỳ hữu ích trong chế tác gỗ để vẽ các đường kẻ song song với cạnh gỗ.

Hiện tại, bạn chỉ có thể tải xuống phiên bản ngắn (~5.8 inch), phù hợp cho các máy in có bàn in từ 180³ trở lên. Sắp tới mình sẽ bổ sung phiên bản lớn hơn cho các dòng máy khổ rộng, mình chỉ cần thêm chút thời gian thôi.

Thước có thể khóa vị trí bằng một bu lông M12 tự in. Thang đo khá chính xác nhưng yêu cầu máy in của bạn phải được cân chỉnh chuẩn. Nếu máy in VÀ sợi nhựa của bạn không được căn chỉnh đúng, mẫu này sẽ không hoạt động như ý.

Chuẩn bị in: Đảm bảo bàn in sạch sẽ, không dính dầu mỡ và dùng loại nhựa chất lượng tốt. Hãy nhớ calibrate (hiệu chuẩn) sợi nhựa, nếu không thang đo sẽ rất khó đọc và cơ cấu trượt dễ bị kẹt.

Cài đặt in: Đối với các chi tiết có ren, hãy dùng layer height 0.12mm. Bật support cho bu lông nhưng chú ý KHÔNG dùng support trong phần ren. Cả hai phần ren đều không được có support.

Phần thước và thanh trượt nên in ở layer 0.2mm và không cần support. Cơ cấu trượt được thiết kế khít, nhưng nếu máy và nhựa đã chuẩn thì không vấn đề gì. Bạn có thể dùng sáp nến để trượt mượt mà hơn. Nếu gặp khó khăn với dung sai (khoảng hở chỉ 0.05mm), bạn có thể thử scale thanh trượt theo hướng Y thêm 0.1% để tăng khoảng hở.

Mình đã thêm file cấu hình in cho bản nhỏ (Orca Slicer và Bambu Studio), bản lớn sẽ cập nhật sau. Bạn hãy xem kỹ các profile để biết thêm chi tiết.

Khuyên dùng MMU hoặc AMS để in màu thang đo, tất nhiên bạn vẫn có thể in một màu nếu không có hệ thống đa vật liệu.

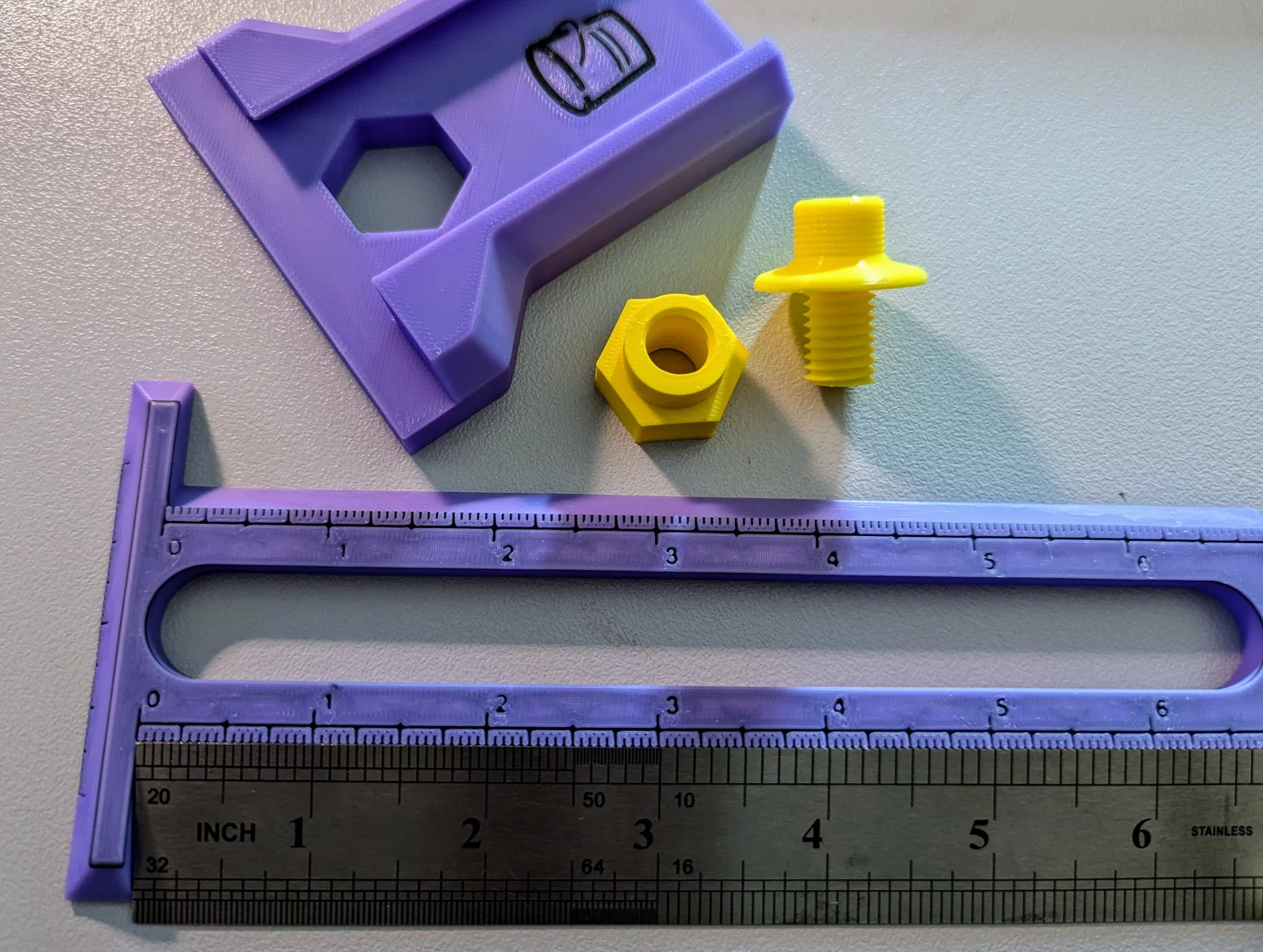

Lắp ráp: Làm sạch bavia kỹ lưỡng để lắp ráp dễ dàng hơn - lắp thước vào thanh trượt, sau đó nhấn phần ren lục giác từ dưới vào thanh trượt. Phần này khá chặt nên cần dùng lực một chút, cứ mạnh tay nhấn vào là được… Cuối cùng vặn bu lông vào ren. Di chuyển thanh trượt vài lần để "break-in" thước đo mới của bạn.

PS: Dùng hệ mét đi… ;)
