Ngàm gắn Mellow Fly SHT36 V3 Wristwatch Mount PG7

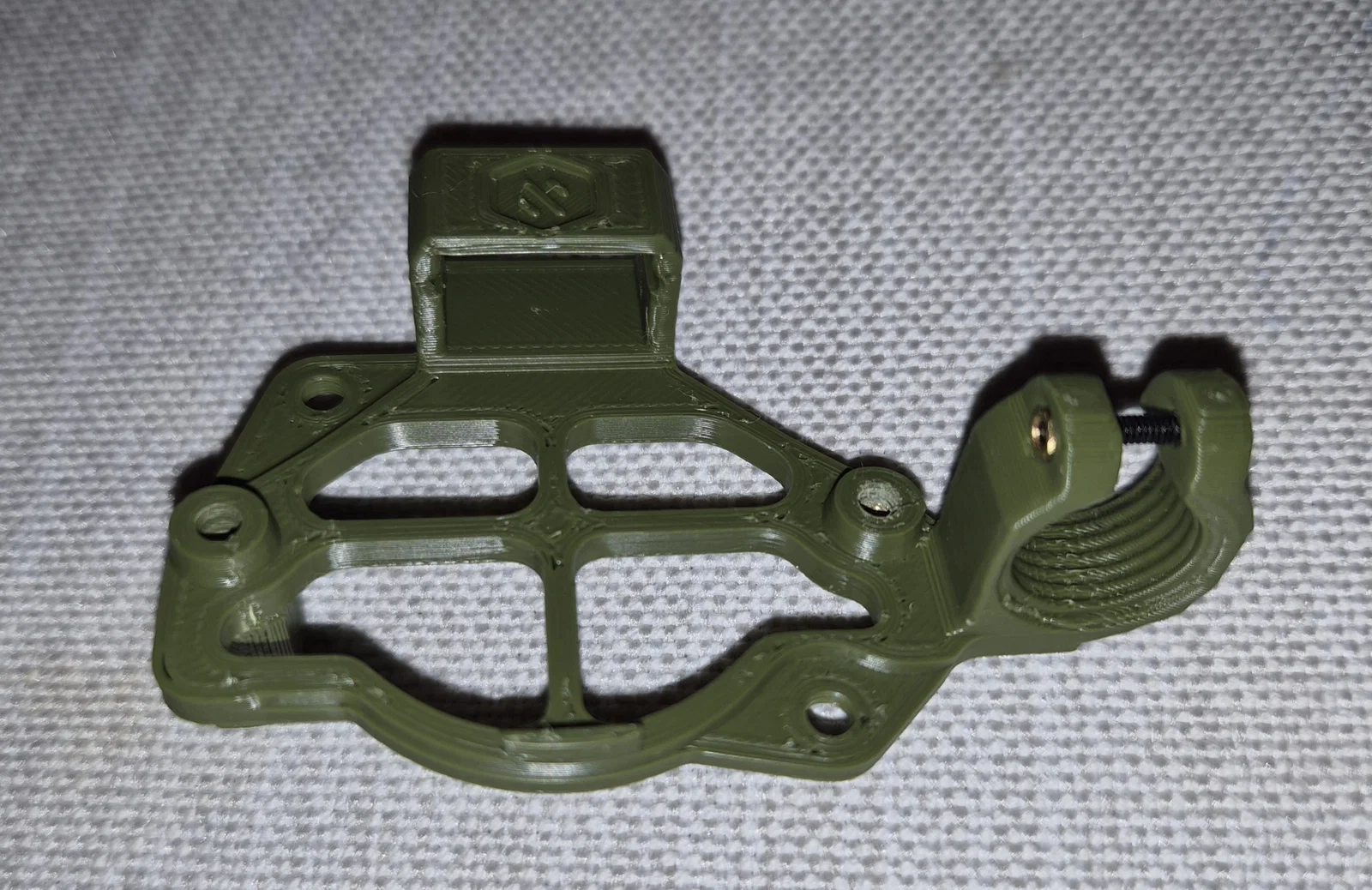

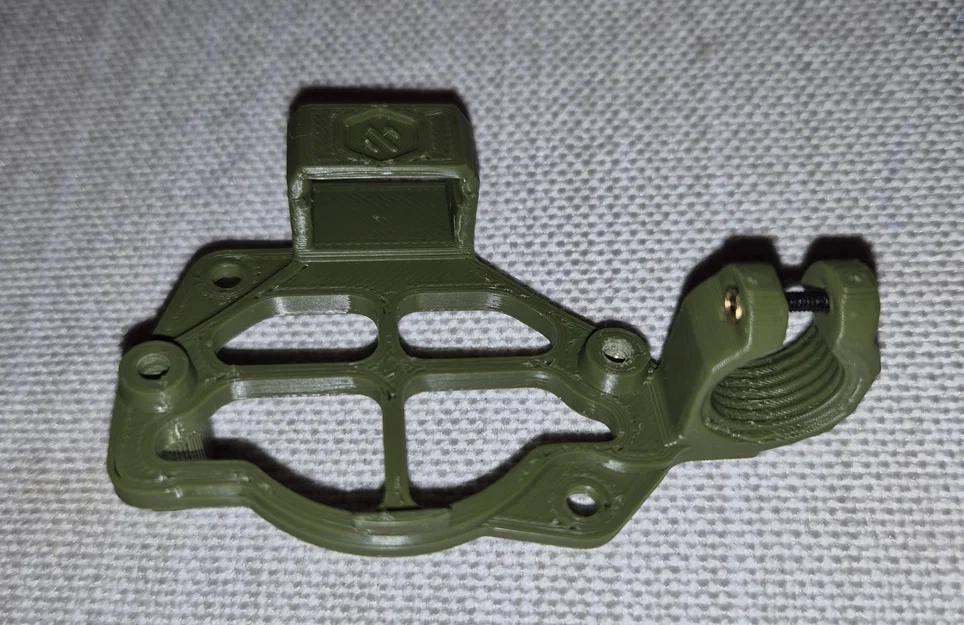

Phiên bản mới: Tôi đã thiết kế lại cả hai ngàm PG7 bên trái và phải để thêm đai ốc M2 cho phần kẹp siết ren thay vì dùng heat set insert (do loại cũ hay bị tuột ra vì không đủ nhựa để giữ). Tôi cũng đã gia cố lại phần ngàm ren PG7 vì cái cũ của tôi mới bị gãy gần đây.

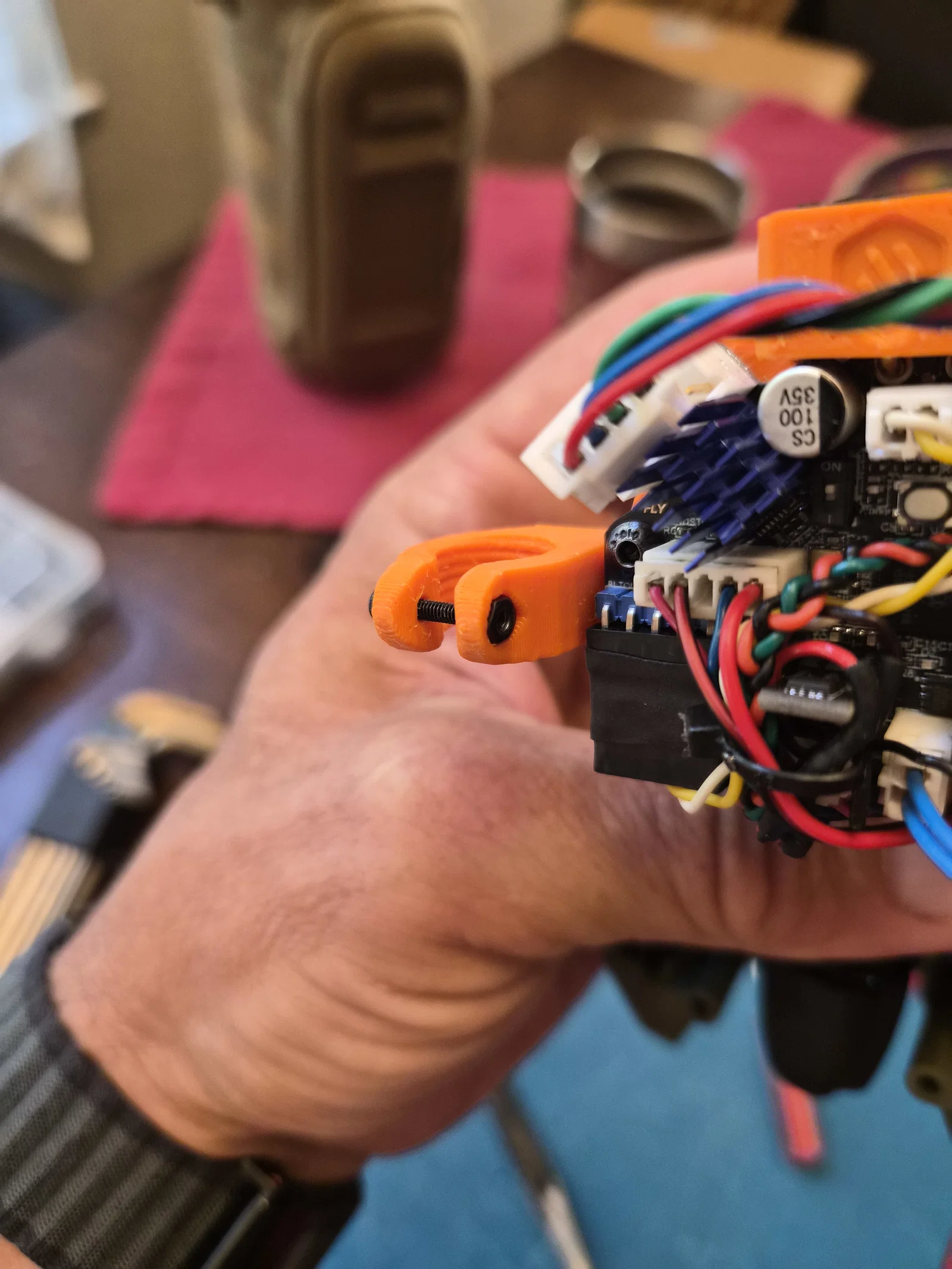

Bản cập nhật: Tôi đã thiết kế lại ngàm gốc để thêm bộ phận siết ren PG7 vì ốc siết cáp PG7 của tôi thường xuyên bị lỏng. Bạn sẽ cần một heat insert M2 và một ốc M2 SHCS 10mm cho kẹp siết ren.

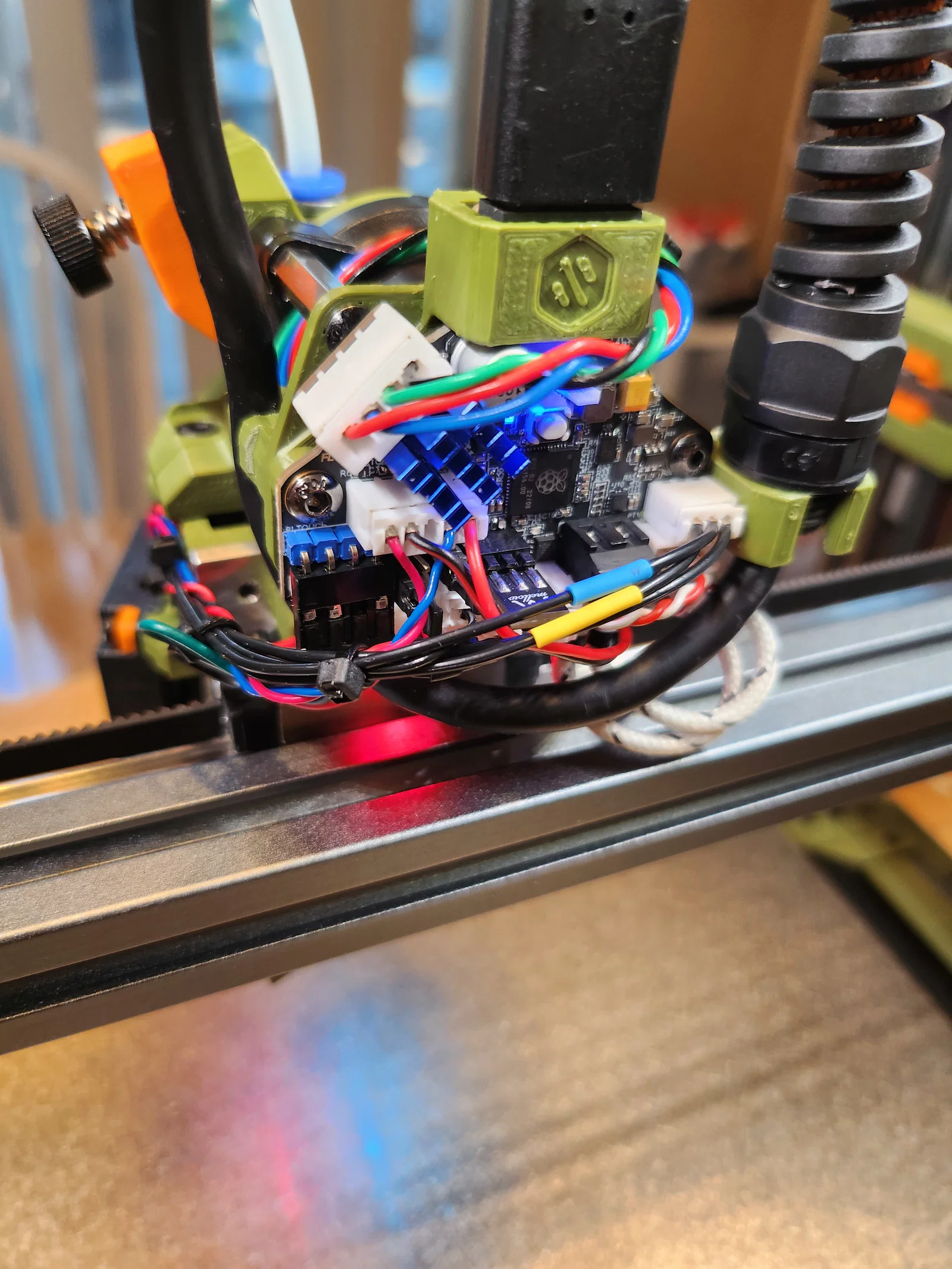

Tôi cũng nhận thấy ốc siết cáp bị vướng vào bu lông cắt sợi nhựa kể từ khi lắp Xol-Metrix. Vì vậy, tôi đã thiết kế lại ngàm để chuyển đầu PG7 sang bên phải, đồng thời vẫn giữ bộ phận siết ren.

Nhớ in kẹp cáp có tên “CAN cable clip (PG7 right side)” cho loại ngàm có bộ siết ren PG7 ở bên phải. Kẹp này sẽ được lắp ở bên trái tại vị trí có lỗ tab.

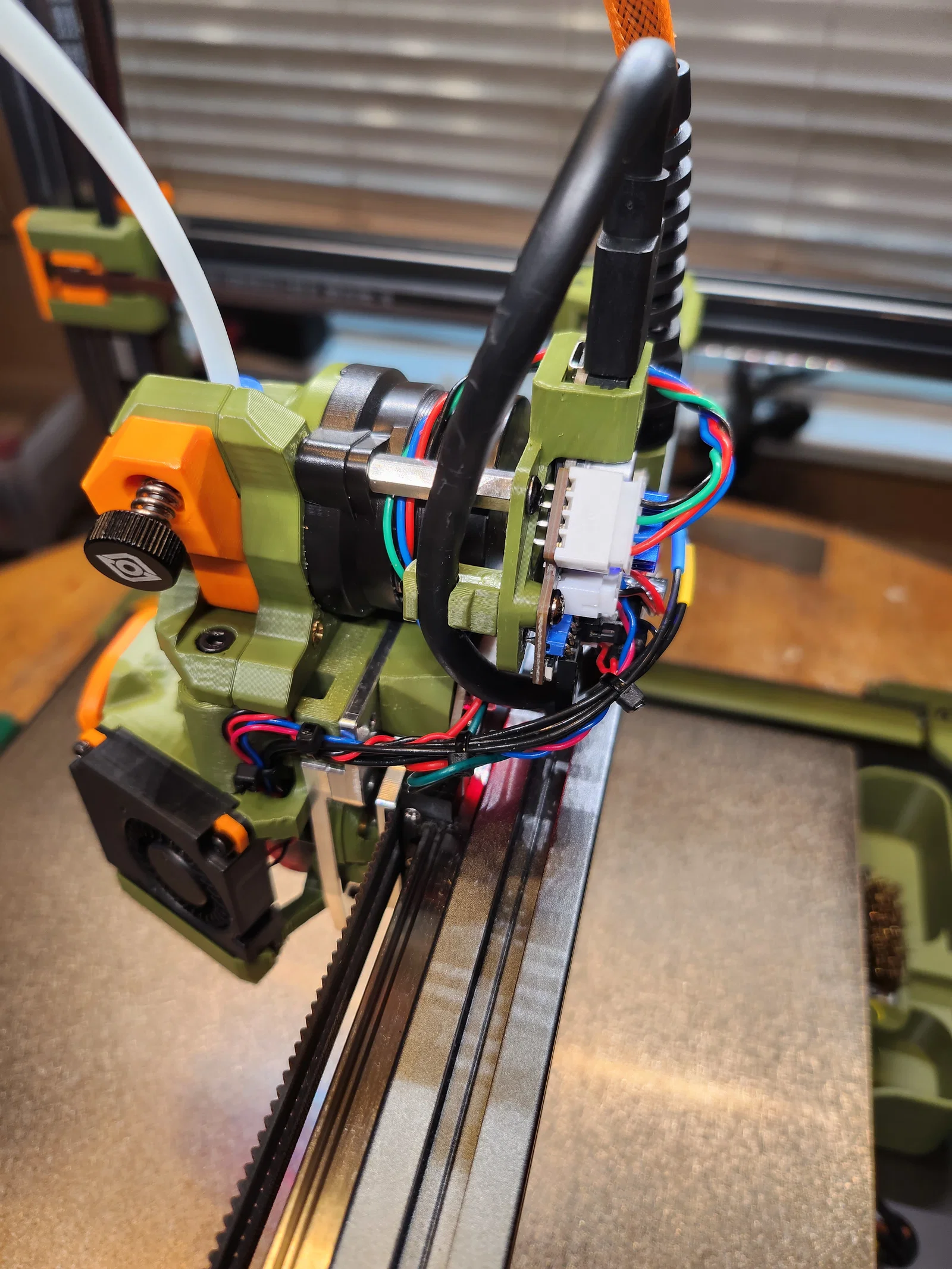

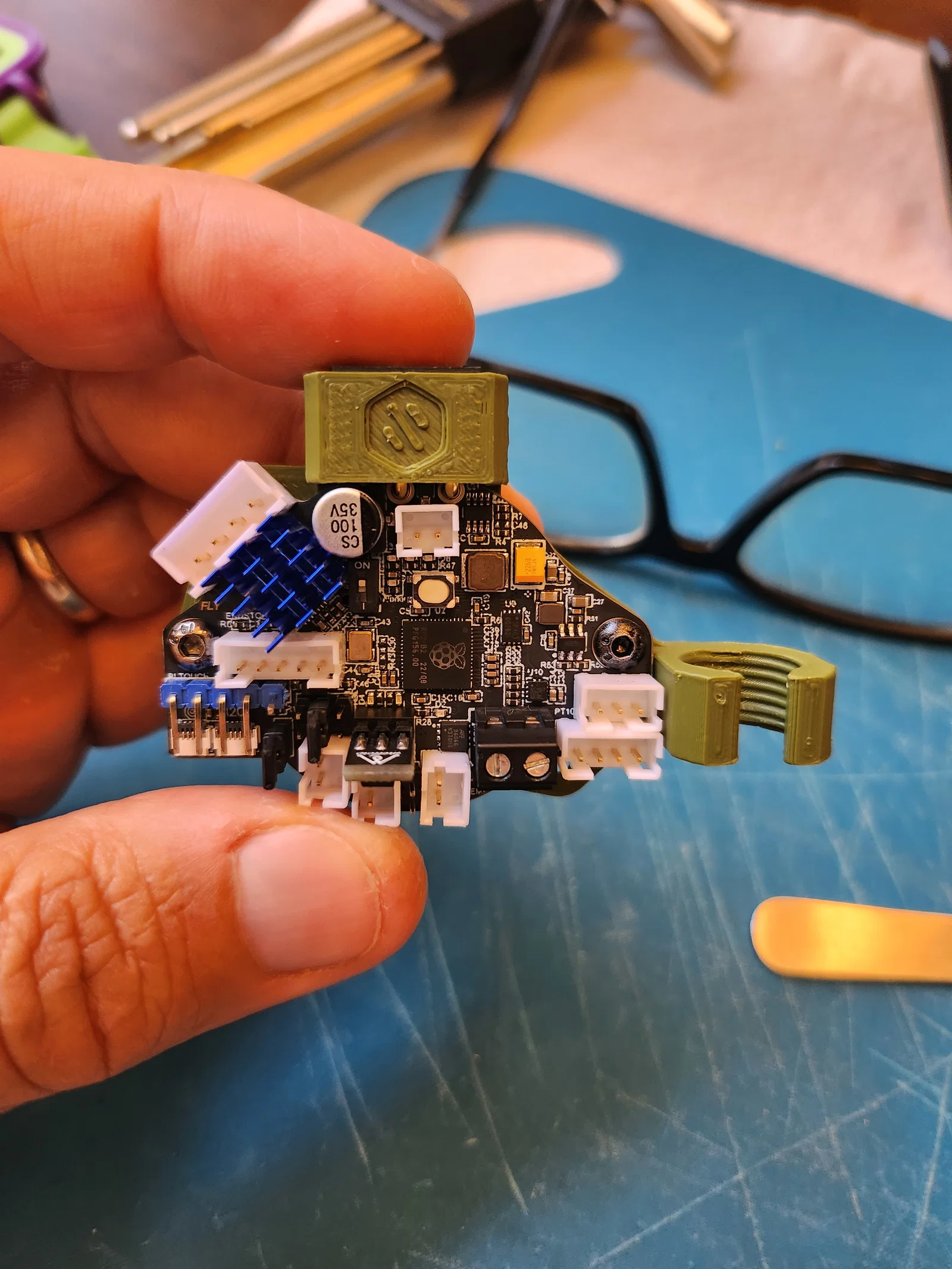

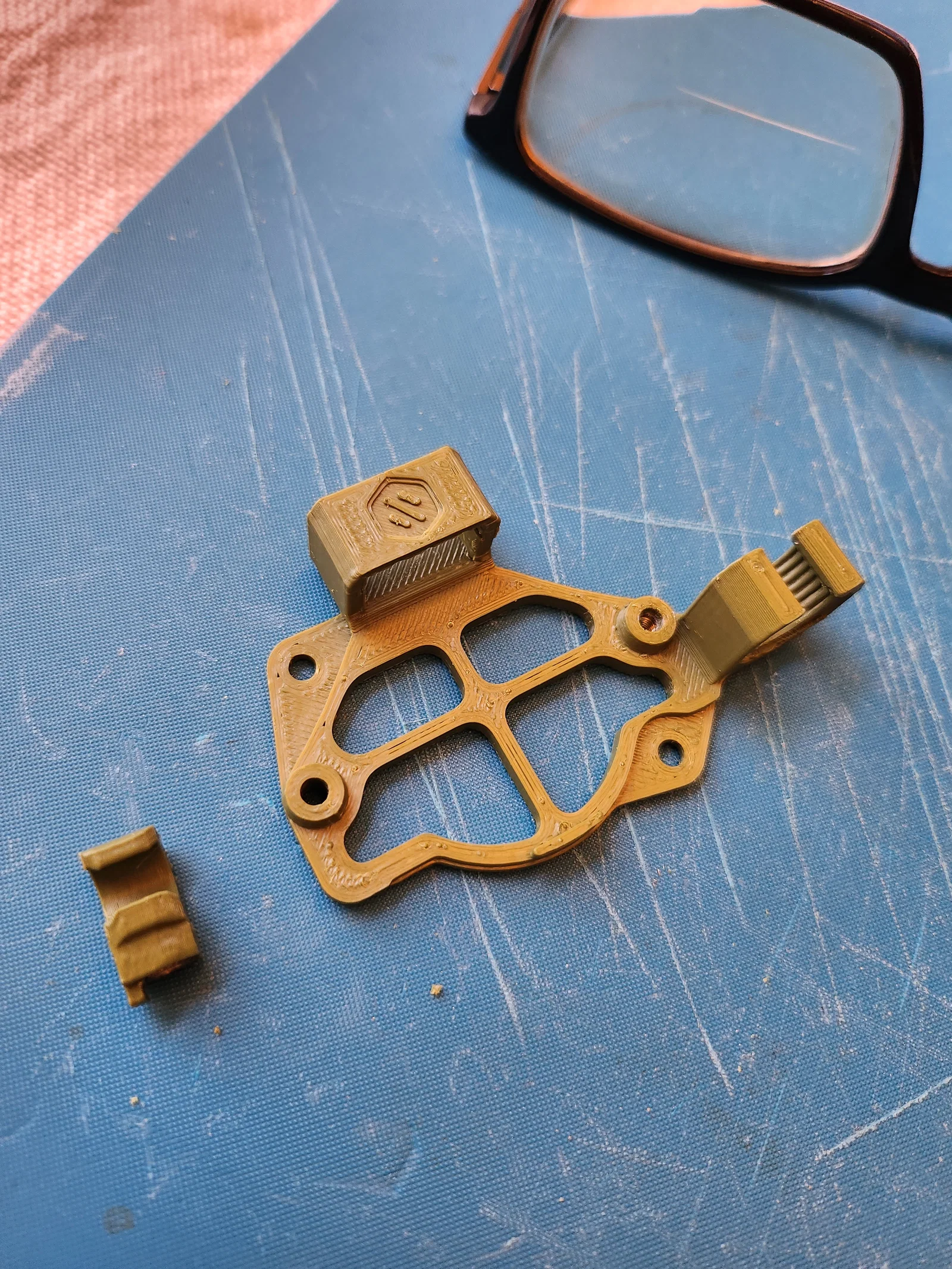

Tôi muốn có một cái ngàm hoàn hảo cho board Mellow Fly SHT36 V3 của mình, có kèm giá đỡ PG7. Sau nhiều lần chỉnh sửa, tôi đã làm ra bản này, bao gồm cả kẹp cáp CANBUS (hơi khít một chút) và vị trí để đi dây rút giữ cáp đùn nhựa.

Tôi dùng thiết lập Voron thông thường trong phần mềm cắt lớp (slicer), ngoại trừ việc đặt chiều cao lớp in là 0.16 và để phần kẹp cáp đạt 100% infill. Tôi khuyên bạn nên dùng hỗ trợ (supports) ngoại trừ các lỗ đi dây rút. Bạn sẽ cần hai heat insert (M3x4x5), một cái lắp vào lỗ ở cuối kẹp, cái còn lại cho lỗ bên phải của ngàm. Ngoài ra cần một ốc M3x8 BHCS cho bên phải ngàm và một ốc M3x10 BHCS cho kẹp và lỗ bên trái của ngàm. Trên kẹp có một cái tab và trên ngàm có một rãnh tương ứng để khớp vào nhau.

Lưu ý: Bạn sẽ phải tỉa bớt công tắc DIP số 1 của CAN để lắp vừa. Của tôi thì bị gãy hẳn ra trong quá trình lắp nhưng không ảnh hưởng gì cả. Bạn vẫn có thể gạt nó bằng đầu dao rọc giấy.
