Giá đỡ ly gập gọn (OpenSCAD)

Giới thiệu

Nền tảng của thiết kế này là một script OpenSCAD. Có sẵn file 3mf và STL, không kèm logo hay chữ. Hai file 3mf và STL này được tạo ra từ script.

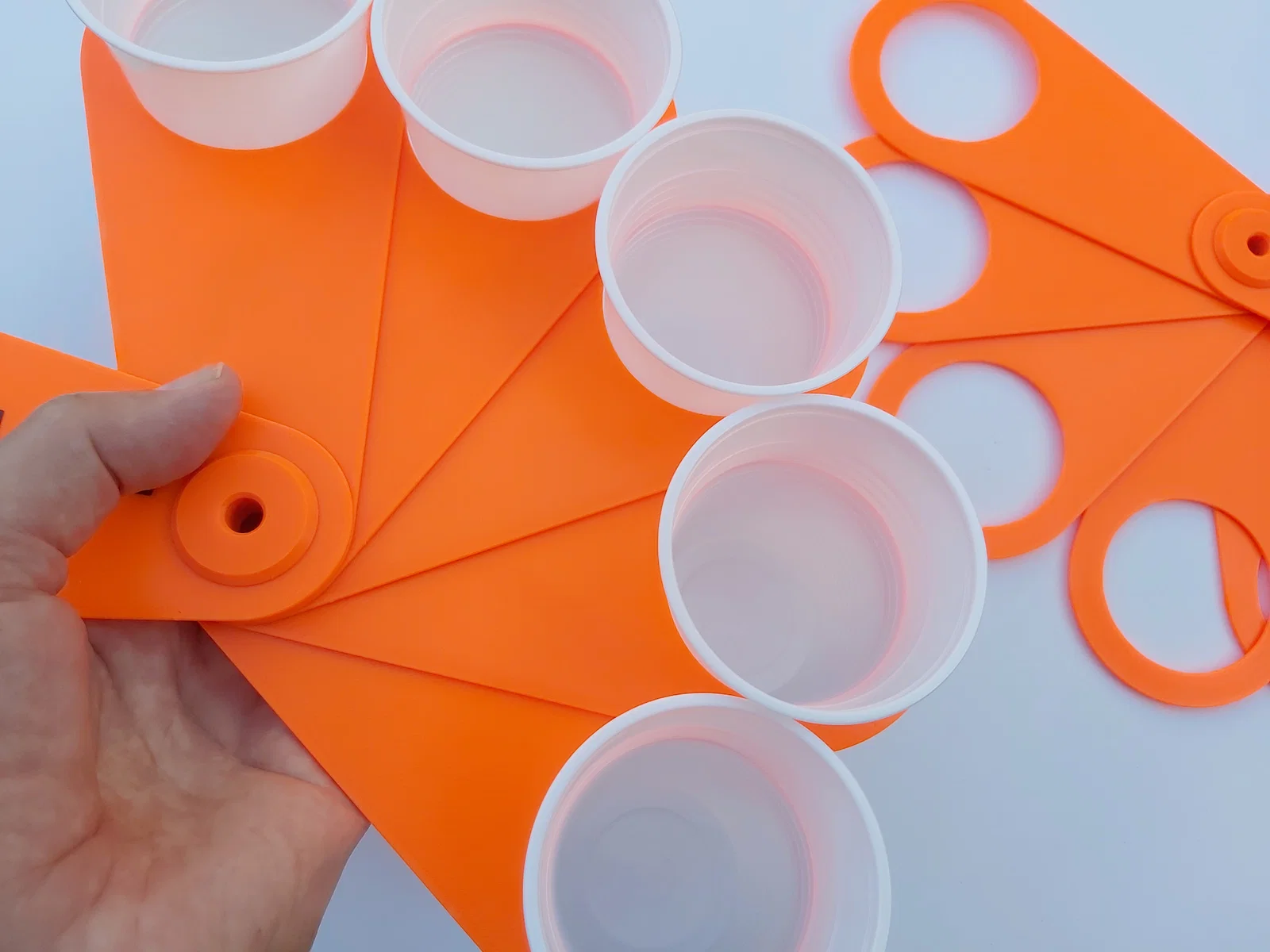

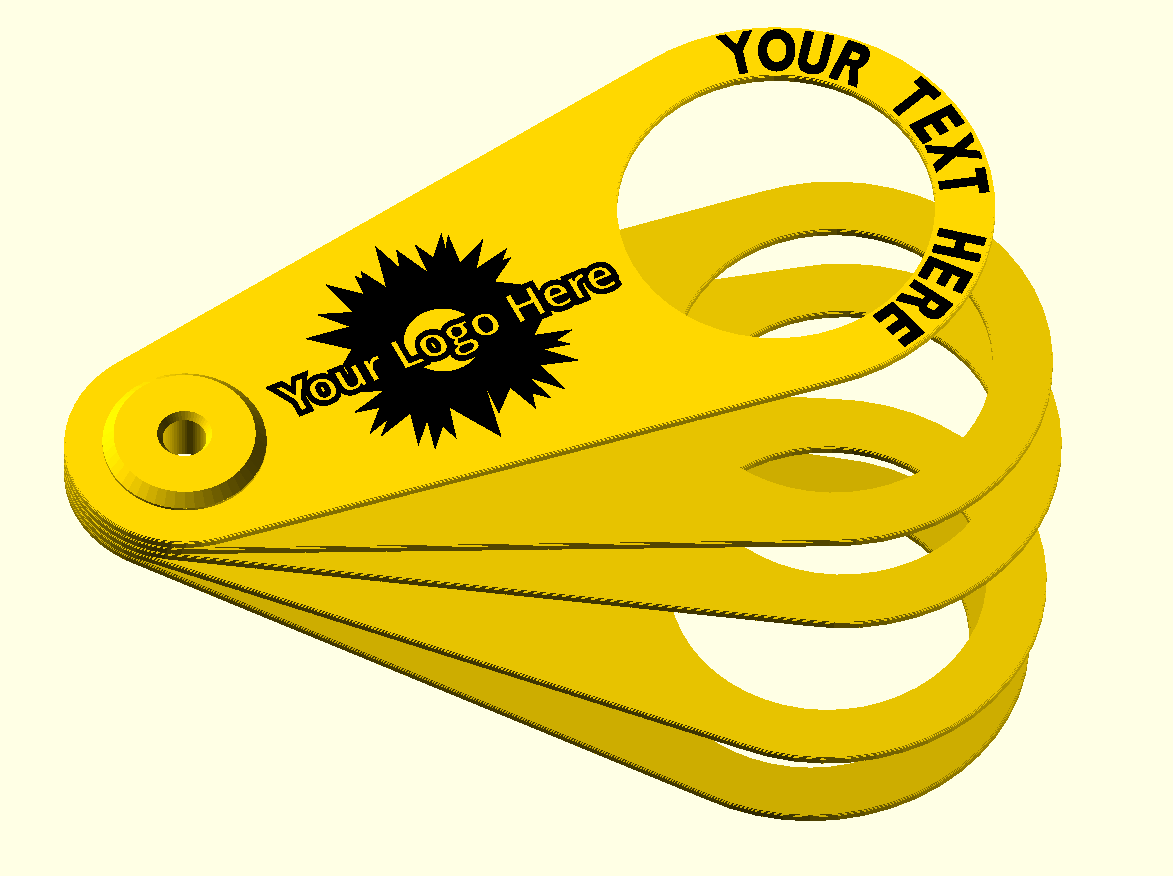

Khi dùng script với OpenSCAD, bạn có thể in chữ tùy chỉnh và logo tùy chỉnh trên tấm mặt trên.

OpenSCAD

OpenSCAD là phần mềm miễn phí: https://openscad.org/
Để dùng script trong OpenSCAD, nhớ giải nén file “Foldable Cup Holder.zip” trước khi sử dụng.
Không cần biết lập trình. OpenSCAD có mục “Customizer” giúp chỉnh thiết kế một cách dễ dàng.
Logo là file svg. File này nên để chung thư mục với script. Không phải svg nào cũng dùng được. Nên là svg đơn giản, rõ ràng và chỉ gồm các đường path.

Font dùng trong script

Script dùng font Mesmerize Semi-Condensed Semi-Bold. Đây là font có giấy phép CC0 (Public Domain) và đã được kèm trong file zip.
Nguồn: https://typodermicfonts.com/public-domain/

In 3D

Logo và chữ có thể in bằng cách đổi filament (filament swap) hoặc dùng máy in đa màu.
Nếu dùng file 3mf cho slicer thì các chi tiết đã được tách sẵn và có thể chọn đúng phần cần thiết. Hầu hết slicer cũng có thể tách các phần từ file STL.
Thiết kế này nhắm tới layer height 0.20 mm. Tôi dùng filament PETG với 100% infill.

Lắp ráp

Dung sai được chỉnh cho máy in 3D hiện đại có độ chính xác tốt, nhưng bạn vẫn có thể thay đổi trong OpenSCAD. Nắp (cap) lắp rất khít vào trục (axle) phía dưới. Tôi bôi một ít keo ở mặt trong của trục dưới rồi dùng búa đóng nắp vào. Tôi có thử trước mà không dùng búa, nhưng lúc đó keo đã dính nắp lại trước khi nắp vào hết trục dưới.

Thiết kế

Tôi viết script và làm phần trục theo cách có thể in 3D được, đồng thời đã test chức năng và độ bền của trục. Tuy nhiên, kiểu thiết kế gập này vốn đã có từ trước. Ở Hà Lan, nó được gọi là “beer fan” (tiếng Hà Lan: “bierwaaier”) và được bán như một sản phẩm quảng cáo: https://www.twinpromotions.nl/

Giấy phép

Giấy phép là CC BY-NC-SA. Không cho phép sử dụng thương mại.
