Hộp Rugged cho NanoVNA-H4

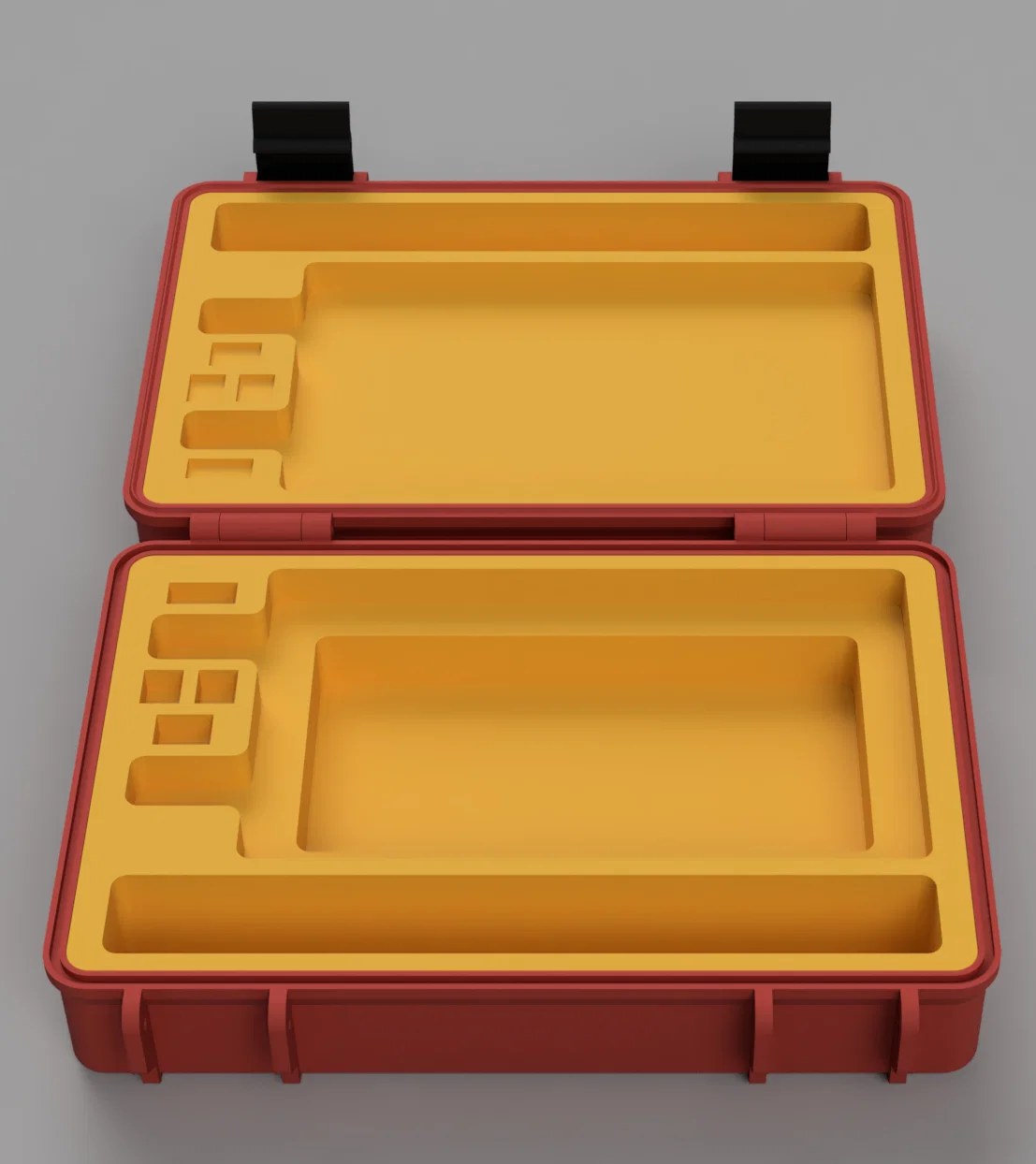

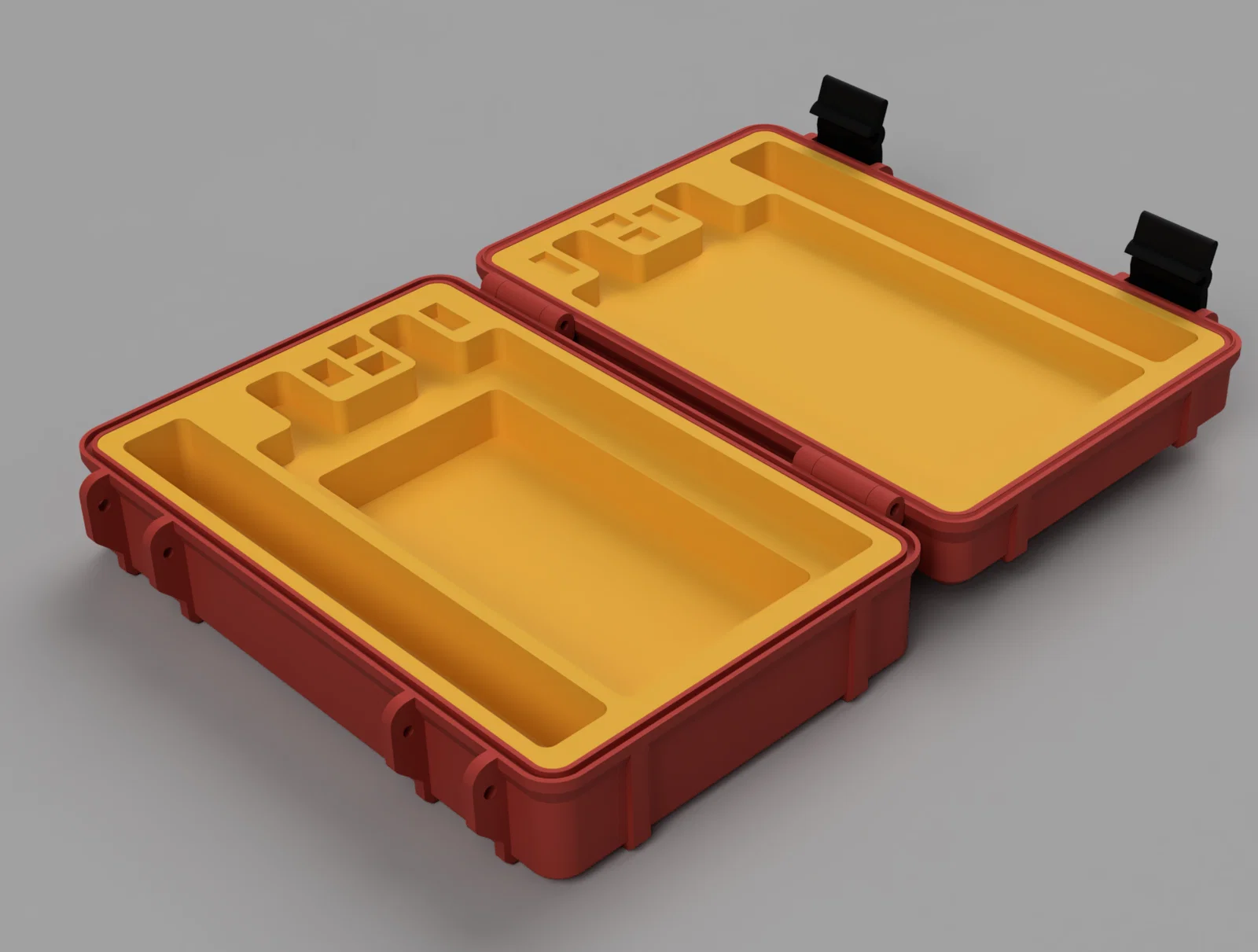

Hộp dã ngoại (rugged) cho NanoVNA-H4, chừa chỗ ở đầu SMA để gắn sẵn adapter (ví dụ BNC), vừa bộ SMA calibration standards và có nhiều ngăn chứa phụ kiện bên dưới máy và một khe phụ kiện riêng.
Mô tả

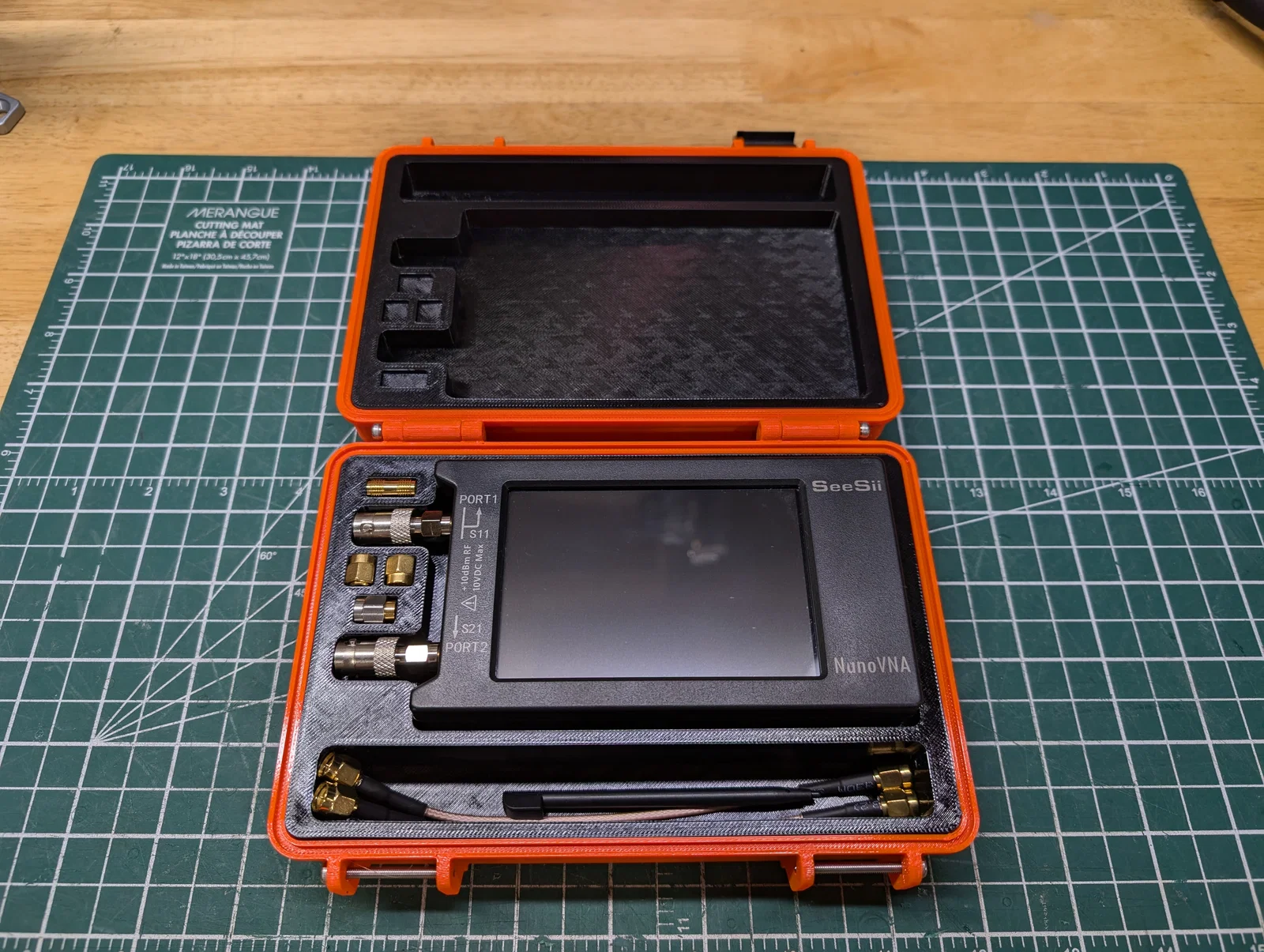

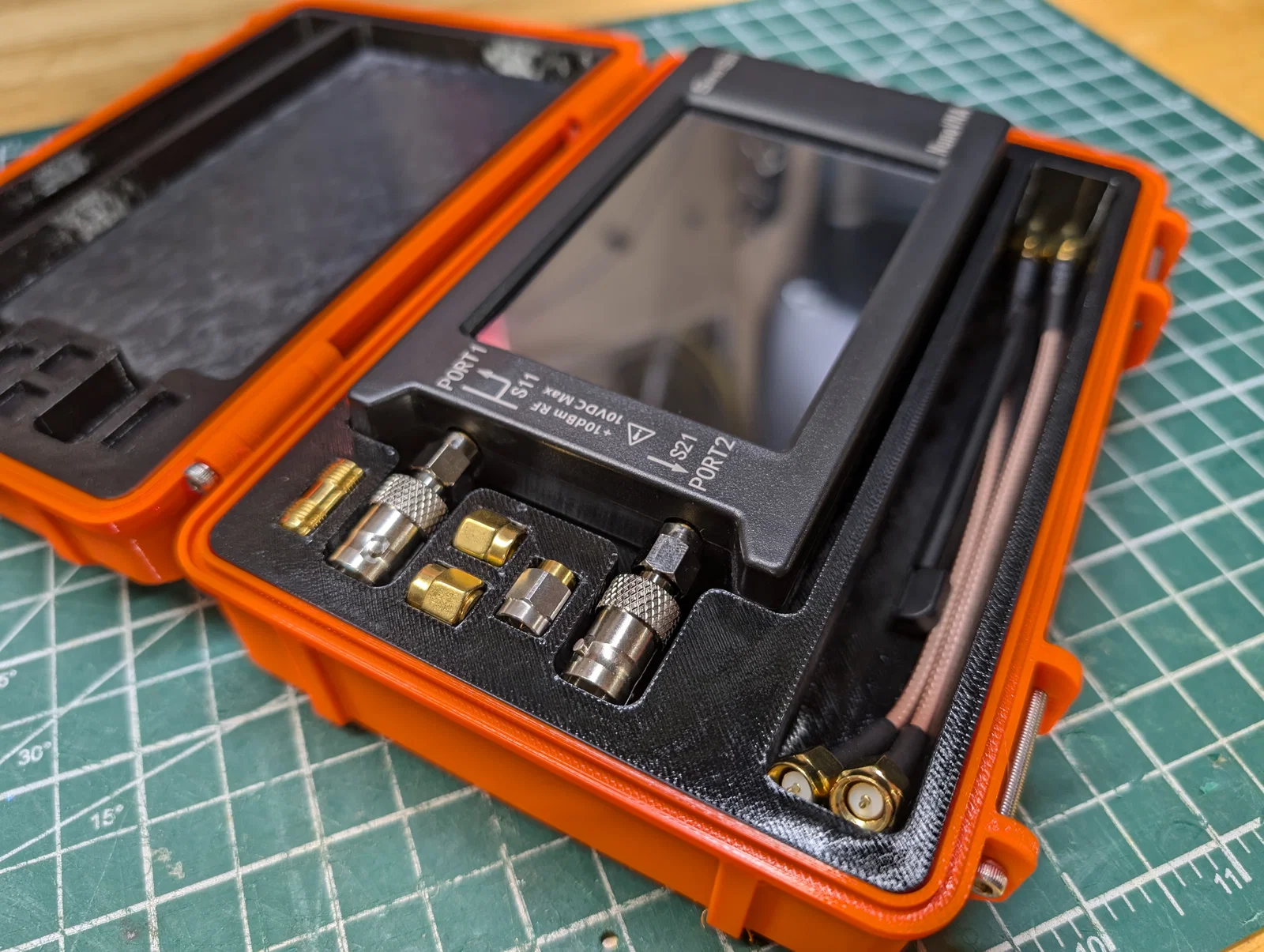

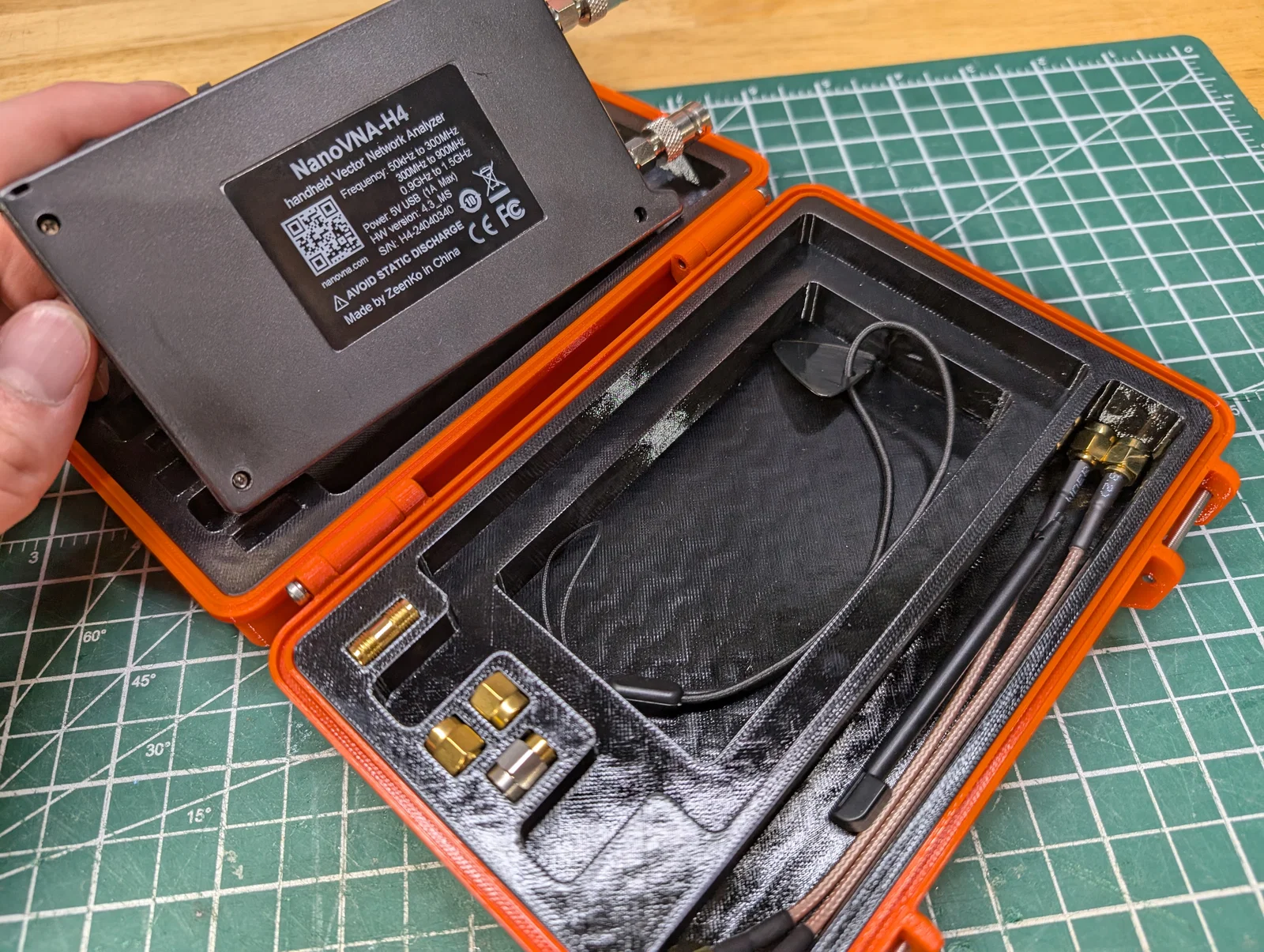

Hộp đựng cho NanoVNA-H4 của bạn. Có chừa khoảng trống ngay khu vực đầu nối SMA để bạn có thể để sẵn adapter trên VNA nếu muốn (mình gắn adapter BNC trên máy của mình). Hộp vừa các chuẩn hiệu chuẩn SMA (SMA calibration standards) và có nhiều không gian chứa đồ bên dưới NanoVNA cũng như trong một ngăn phụ kiện.

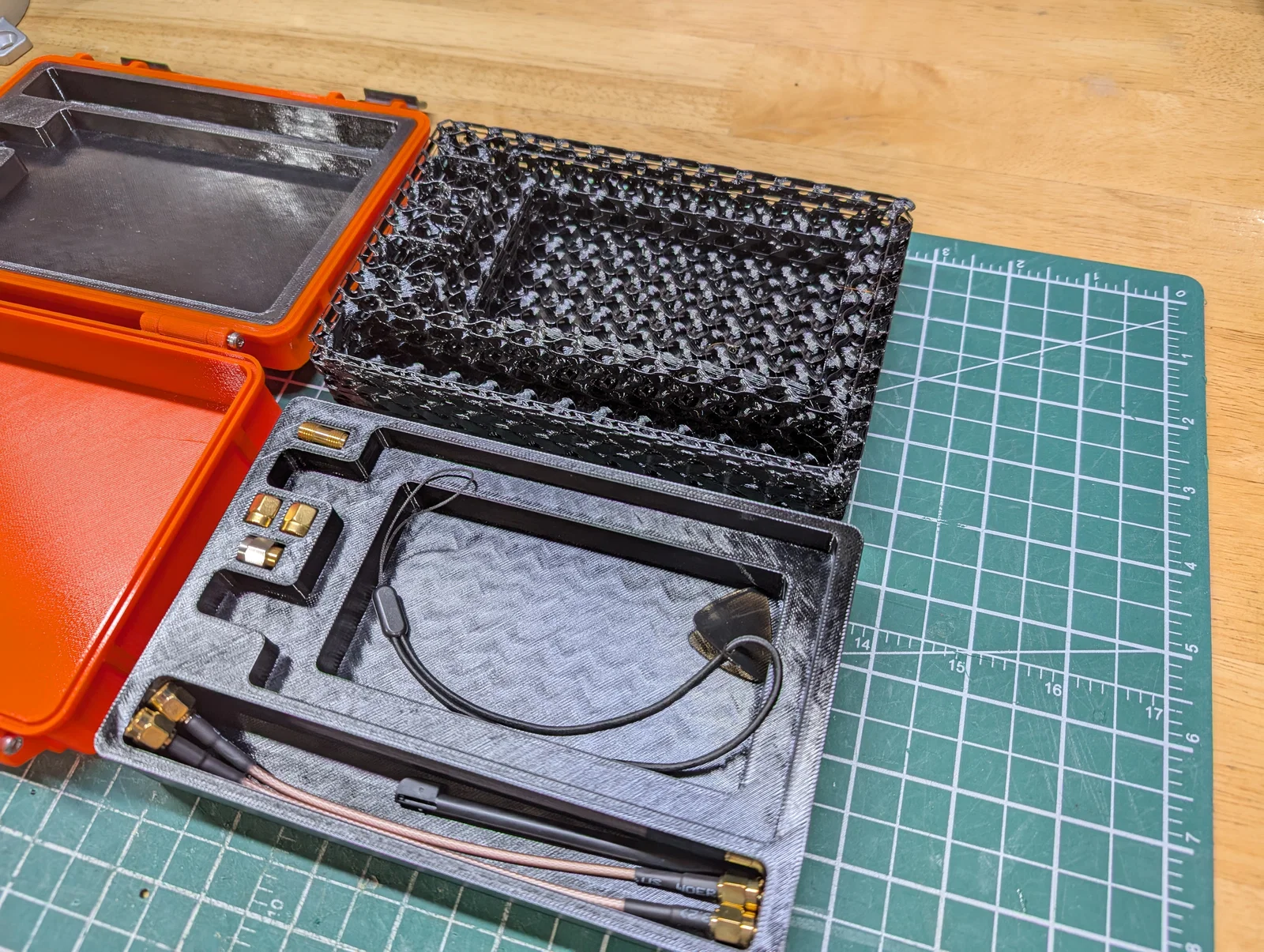

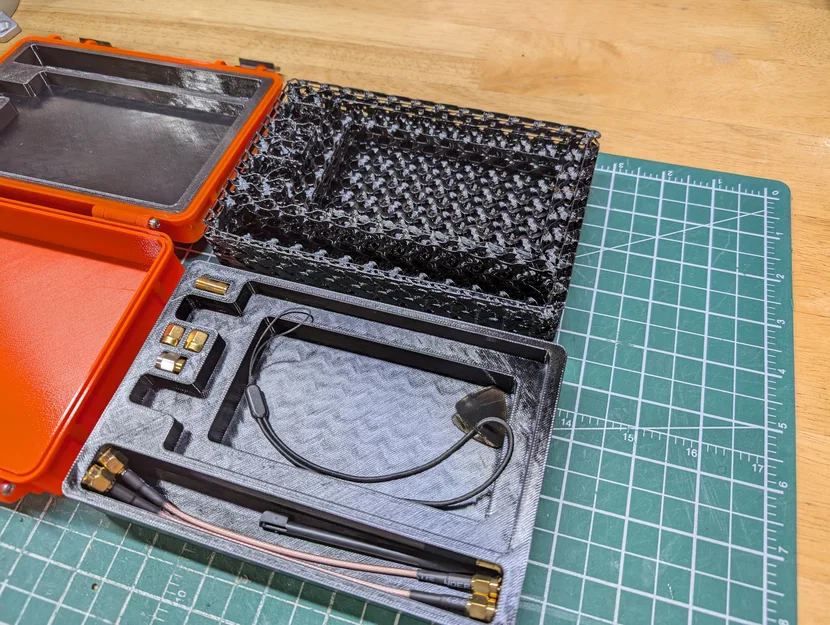

Mình in phần chèn (filler) bằng TPU với 1 perimeter và 1 lớp top/bottom, 5% gyroid infill để nó “mềm mềm”. Như trong hình, bạn cũng có thể in không perimeter và không top/bottom layers để được kiểu “siêu mềm”, nhưng mình không thích kiểu đó.
Theo thiết kế phần đế (base), dùng ốc M3 x 30mm cho bản lề và các ngàm khóa (latches).
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
