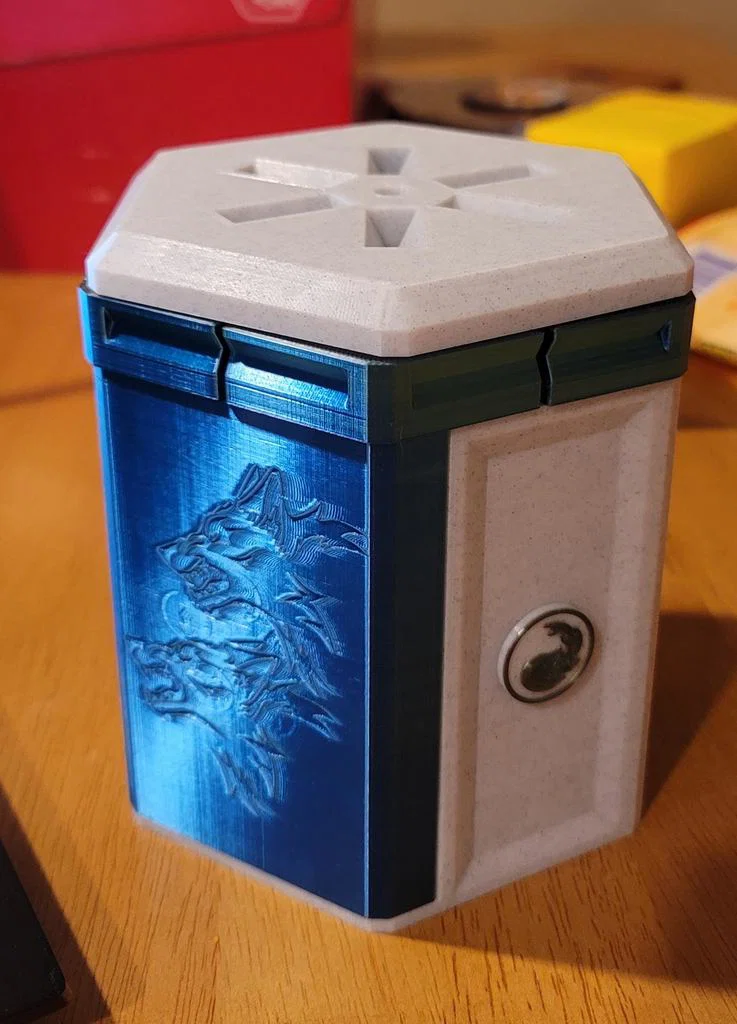

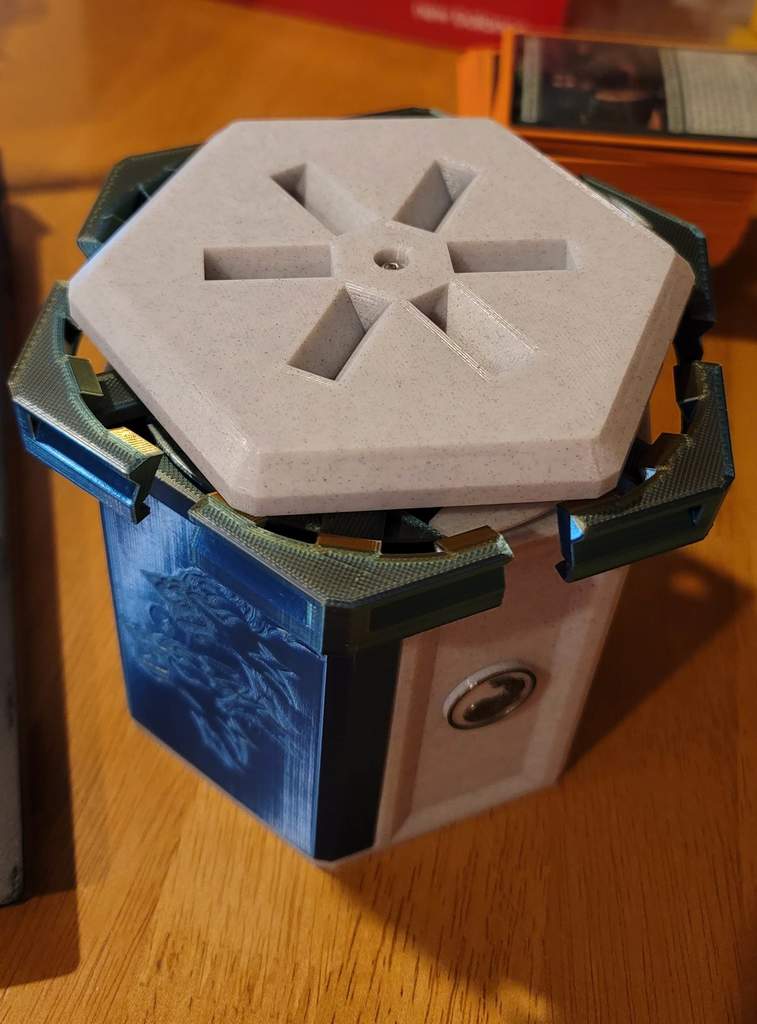

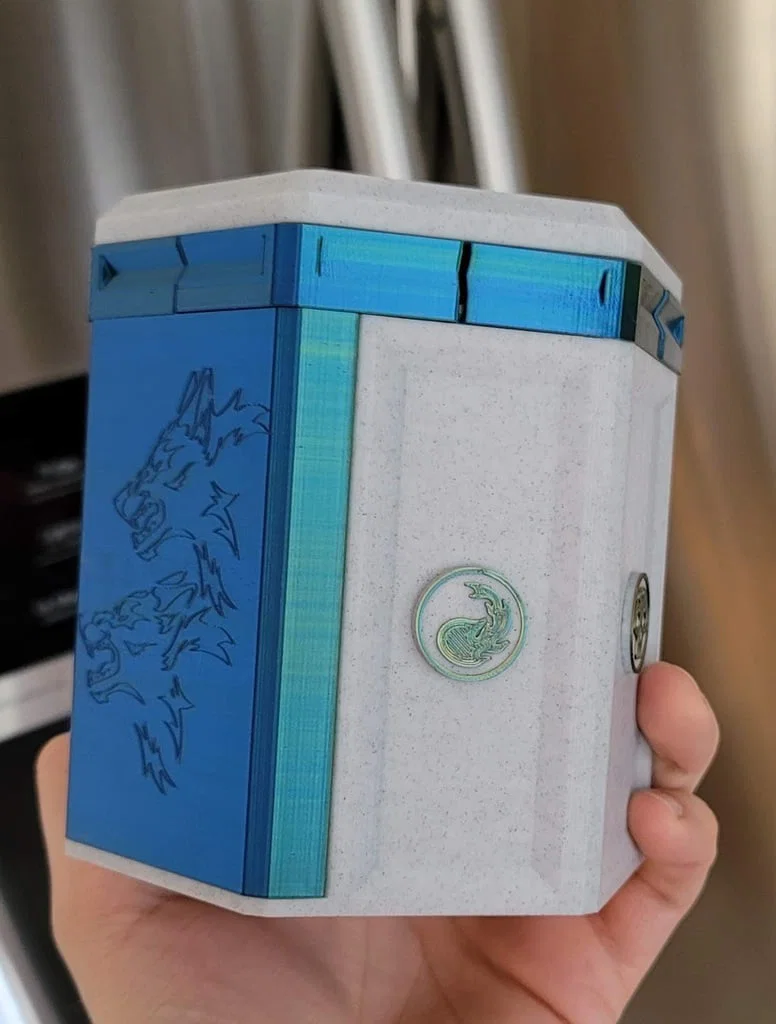

Đây là bản remix của hộp đựng bài "expanding deck box" cực xịn của Gimpel với cơ chế mở khóa độc đáo. Chỉ cần xoay nhẹ phần nắp, sáu chốt khóa sẽ trượt ra và mở hộp. Trong quá trình in thử hai chiếc, mình đã tinh chỉnh lại tất cả các file để hoàn thiện hơn:

Mình đã bỏ rất nhiều tâm huyết để nâng cấp mẫu này. Rất mong được thấy thành quả in của các bạn, nhớ chia sẻ cho mọi người cùng xem nhé!

https://www.youtube.com/shorts/iSprrfB4Hj4

Chi tiết cải tiến

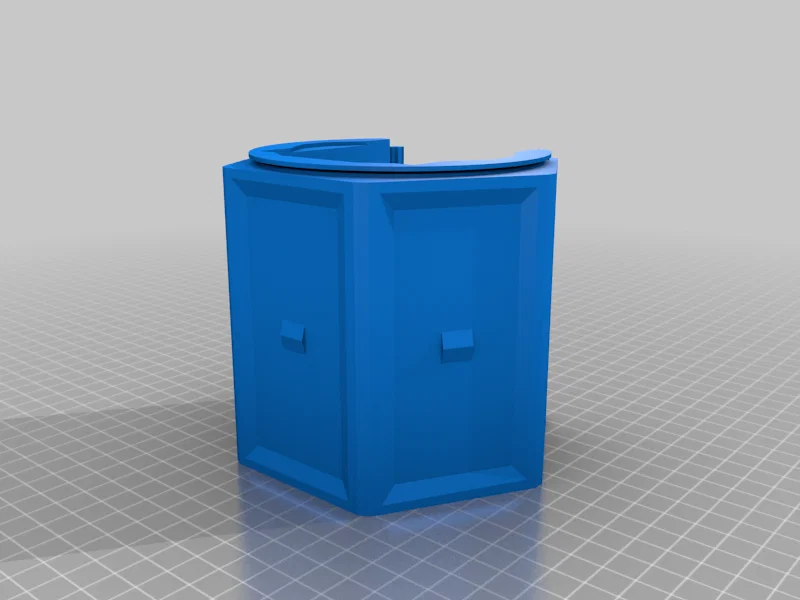

Phần đế (Base)

• Mở rộng chiều rộng để vừa với bọc bài Dragon Shield (66x91mm). Hộp này sẽ KHÔNG vừa với bài bọc hai lớp (double sleeved), nhưng mình nghe nói bạn có thể scale lên 106% là vẫn dùng được.
• Thêm các chi tiết trang trí lõm.
• Thêm các chốt khóa cho biểu tượng Mana.

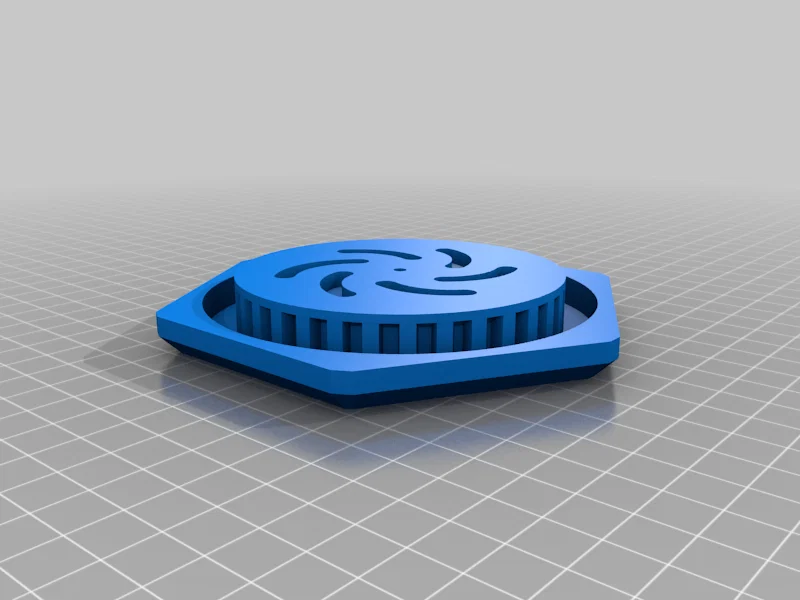

Phần nắp (Top)

• Hợp nhất bánh răng vào nắp vì trước đây phần này hay bị gãy.
• Thêm một "vòng đệm" (washer) bên dưới bánh răng để tránh vướng vào các chốt khi xoay.
• Chỉnh lại chiều xoay: vặn phải để đóng, vặn trái để mở (trước đây bị ngược).
• Tăng kích thước lỗ để vừa bu lông 3mm.
• Thêm chi tiết trang trí lõm.
• Bỏ logo MTG để in lớp đầu tiên dễ dàng hơn.

Nắp V2

• Tương tự như trên nhưng bỏ các chi tiết lõm và thêm lại logo MTG gốc. Mình thấy nhiều bạn thích bản này hơn. File MTG_Logo_for_V2_Top.stl cần được in kèm.

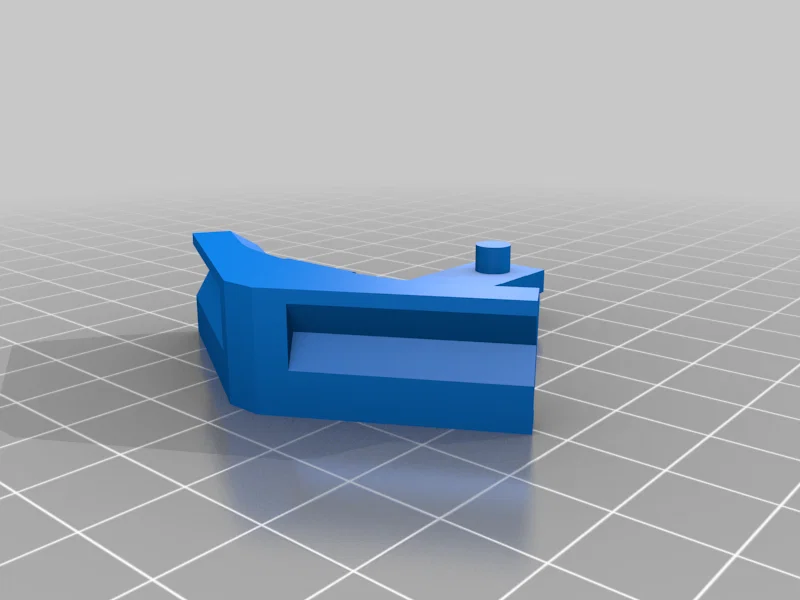

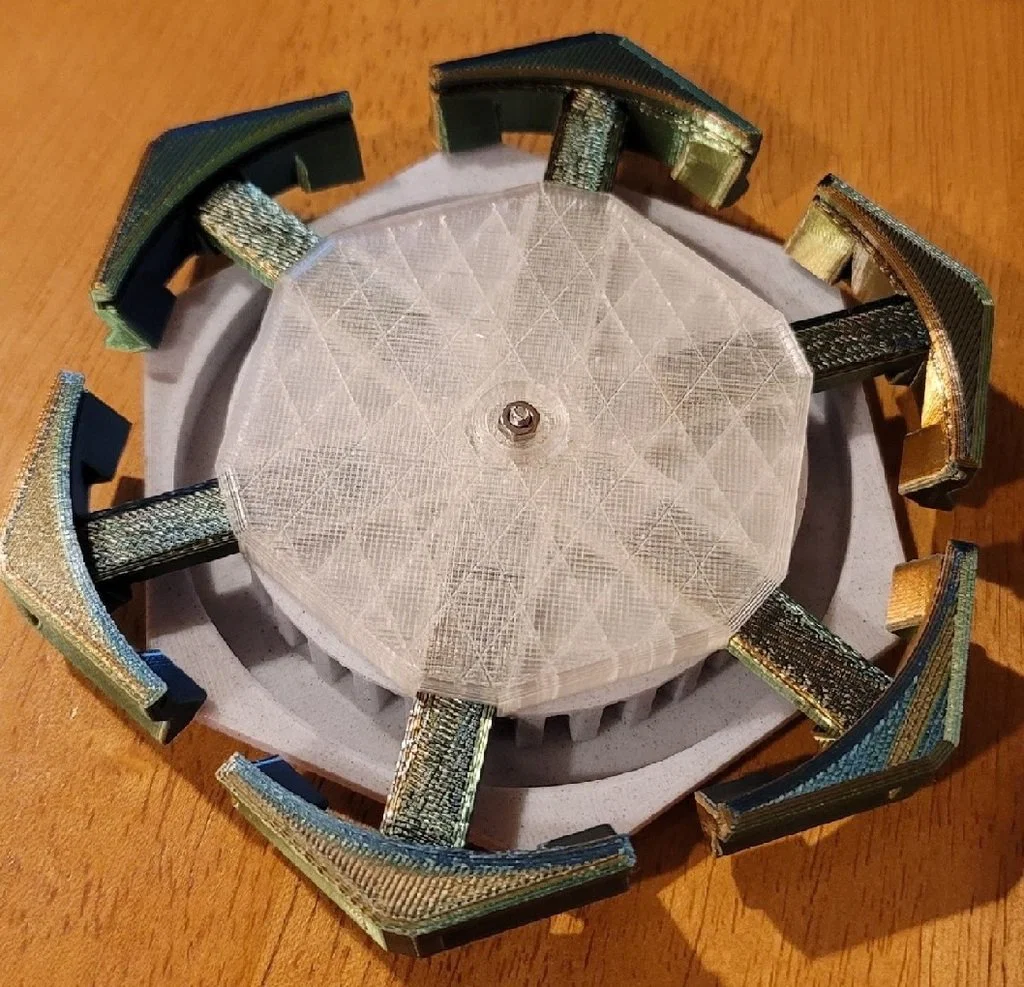

Chốt khóa (Locks)

• Bổ sung chi tiết trang trí lõm.
• Thêm các cạnh vát để đóng mở mượt mà hơn.

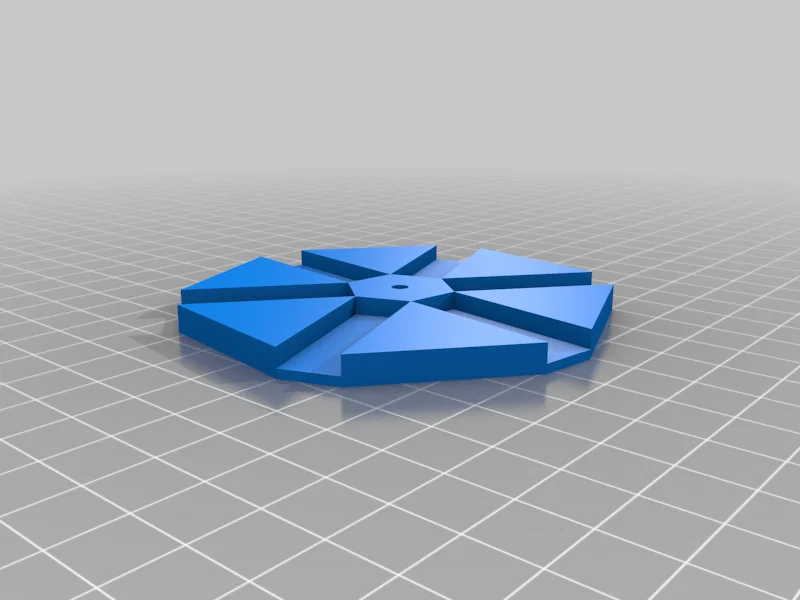

Nắp 2 (Top 2)

• Tăng kích thước lỗ để vừa bu lông 3mm.

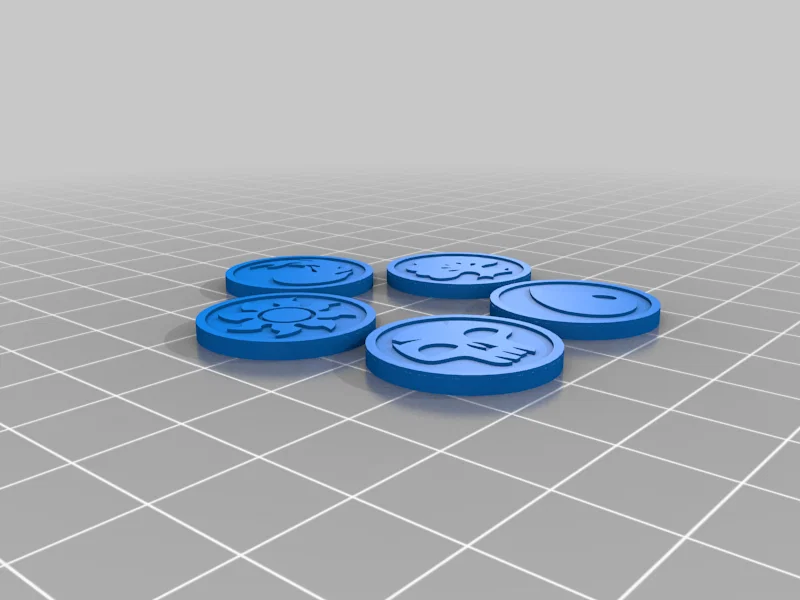

Biểu tượng ma thuật (Magic Emblems)

• Thiết kế tùy chỉnh để dán vào các cạnh của đế.

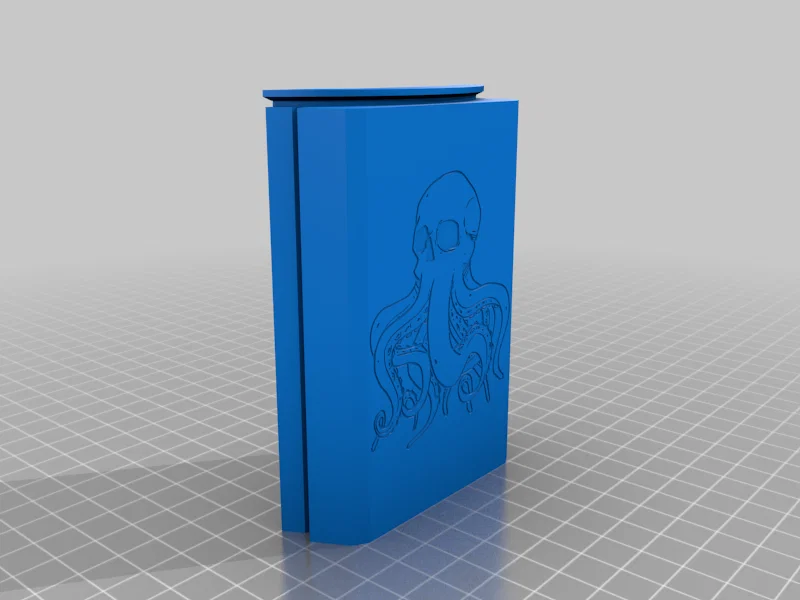

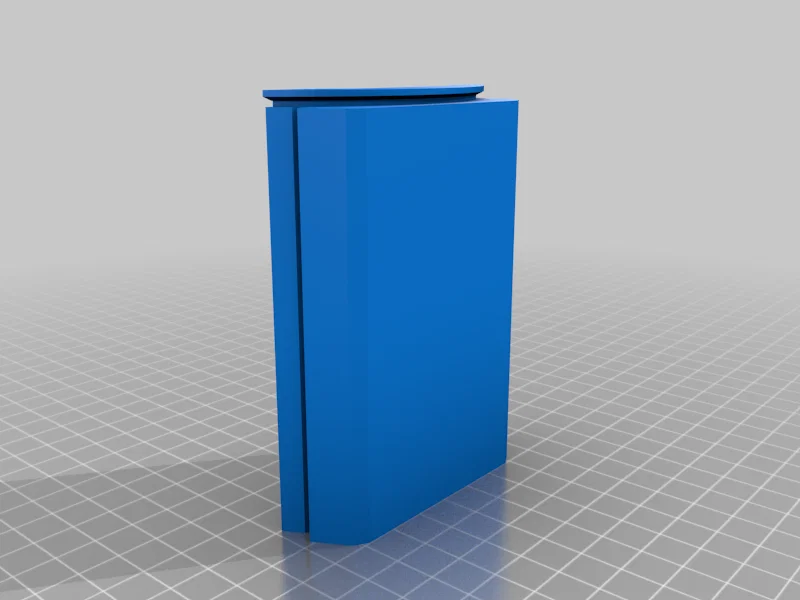

Mặt trước cho Commander

• Điều chỉnh kích thước khe cắm để vừa với bọc bài Dragon Shield.
• Bỏ biểu tượng Mana khỏi chỗ giữ xúc xắc (vì nó gây lỗi in bóng mờ ở mặt trước).

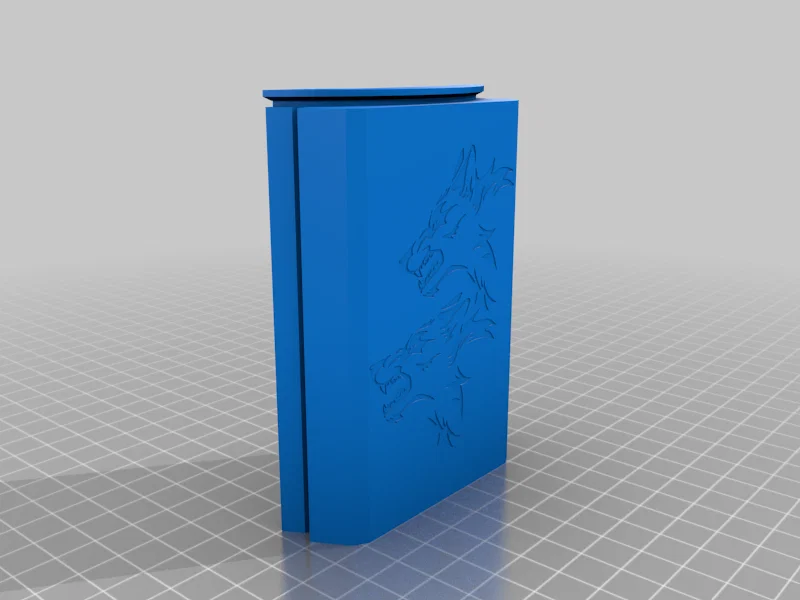

• Tạo thêm mẫu mặt trước hình "Sói" (Wolf) và "Skullthulu".

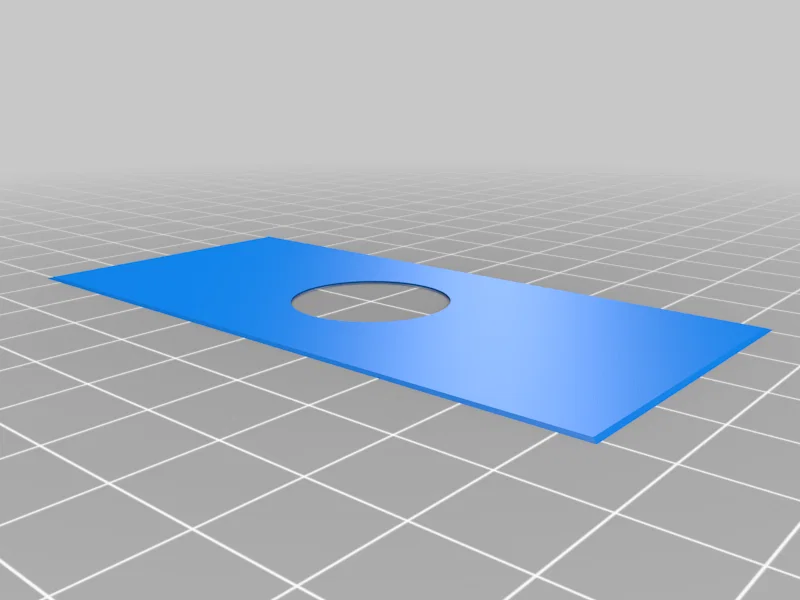

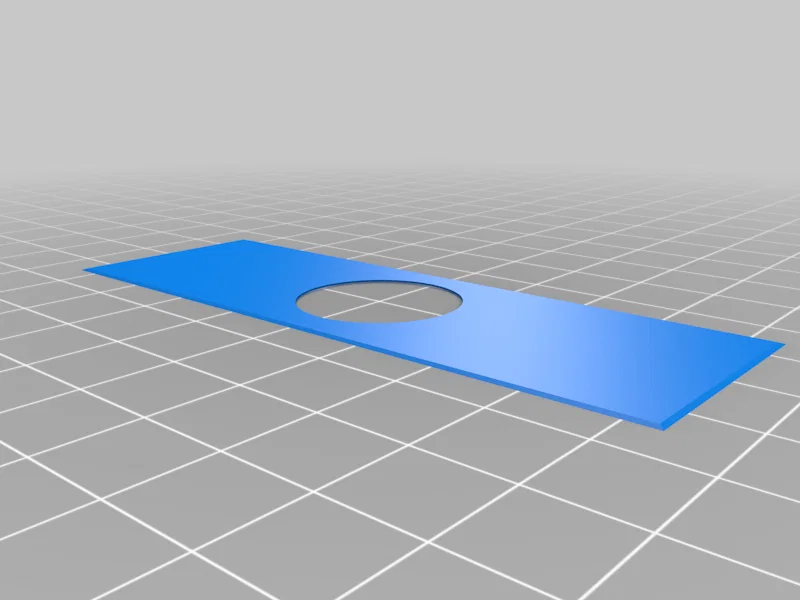

Miếng ốp màu cho đế

• Dùng để ốp quanh biểu tượng mana nhằm tạo thêm màu sắc. Mình chưa in thử cái này nhưng cộng đồng phản hồi là lắp vừa khít.

Cài đặt in (Print Settings)

• Layer Height: 0.12mm cho tất cả trừ phần biểu tượng. Riêng phần biểu tượng hãy in ở 0.08mm để đủ số lớp, tránh bị thủng lỗ trên biểu tượng đầu lâu.
• Infill: 10%
• Wall Count: 3
• Supports: Chỉ cần dùng support cho các chốt khóa ở các phần nằm ngang. Đừng lo về phần bánh răng, dù có hơi xấu một chút ở đó cũng không nhìn thấy được đâu.

Vật liệu cần thiết

• Bu lông M3 20mm
• Đai ốc M3
• Vòng đệm M5
• Tùy chọn: Keo khóa ren cho đai ốc.

Hướng dẫn lắp ráp

• Xếp theo thứ tự: Nắp 2 > Chốt khóa > Vòng đệm M5.
• Lưu ý: Rãnh cho các chốt trên nắp 2 có thể in ra độ rộng khác nhau do sai số máy FDM. Bạn hãy thử lắp chốt vào các vị trí khác nhau để tìm chỗ trơn tru nhất. Có thể chà nhám nếu cần. Hãy xếp các chốt ở vị trí đóng hoàn toàn để tạo thành hình lục giác.
• Gắn bu lông M3 vào nắp. Đặt nắp lên trên bộ chốt, căn chỉnh hai hình lục giác và ấn nhẹ trên bàn cho đến khi các mảnh khớp vào nhau.
• Vặn đai ốc vào bu lông.
• Dán biểu tượng vào các cạnh của đế.

Link TinkerCAD

• Base: https://www.tinkercad.com/things/1p7phxiWv4c
• Top with gear: https://www.tinkercad.com/things/6pFtVBlugG9
• Emblems: https://www.tinkercad.com/things/jTfUqdKy24M
• Skullthulu Front: https://www.tinkercad.com/things/cktCx05MAZf
• Wolf Front: https://www.tinkercad.com/things/fd7SIfMnEiM
• Blank Front: https://www.tinkercad.com/things/ccdvO4JB38Z
• Lock: https://www.tinkercad.com/things/juMMsTMdQPF
• Top 2: https://www.tinkercad.com/things/68wWNDQ8KB9
• Color Plates: https://www.tinkercad.com/things/jK0Bys5XDgd

Tùy chỉnh mặt trước

• Mở file Blank Front.
• Xoay mặt thiết kế hướng lên trên.
• Nhập file .SVG của thiết kế của bạn.
• Scale cho vừa vặn với độ sâu 0.2mm.
• Căn chỉnh cả hai vào mặt trước.
• Gộp các đối tượng lại (Merge).
• Dựng lại mặt trước để in.
