Đế gắn nam châm cho Starlink Mini kèm khung kim loại

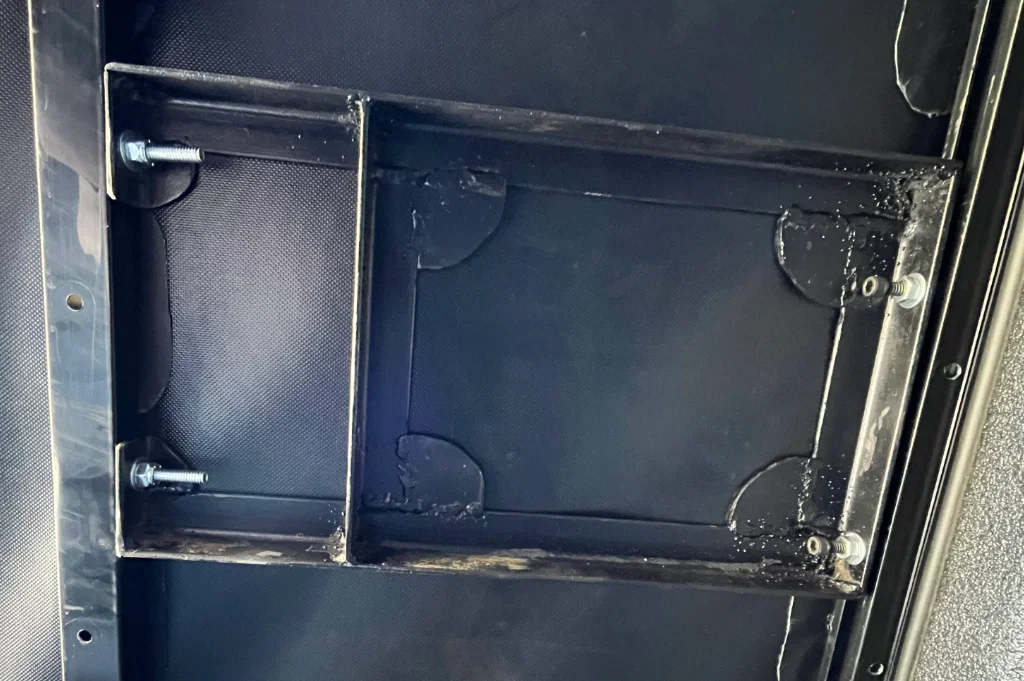

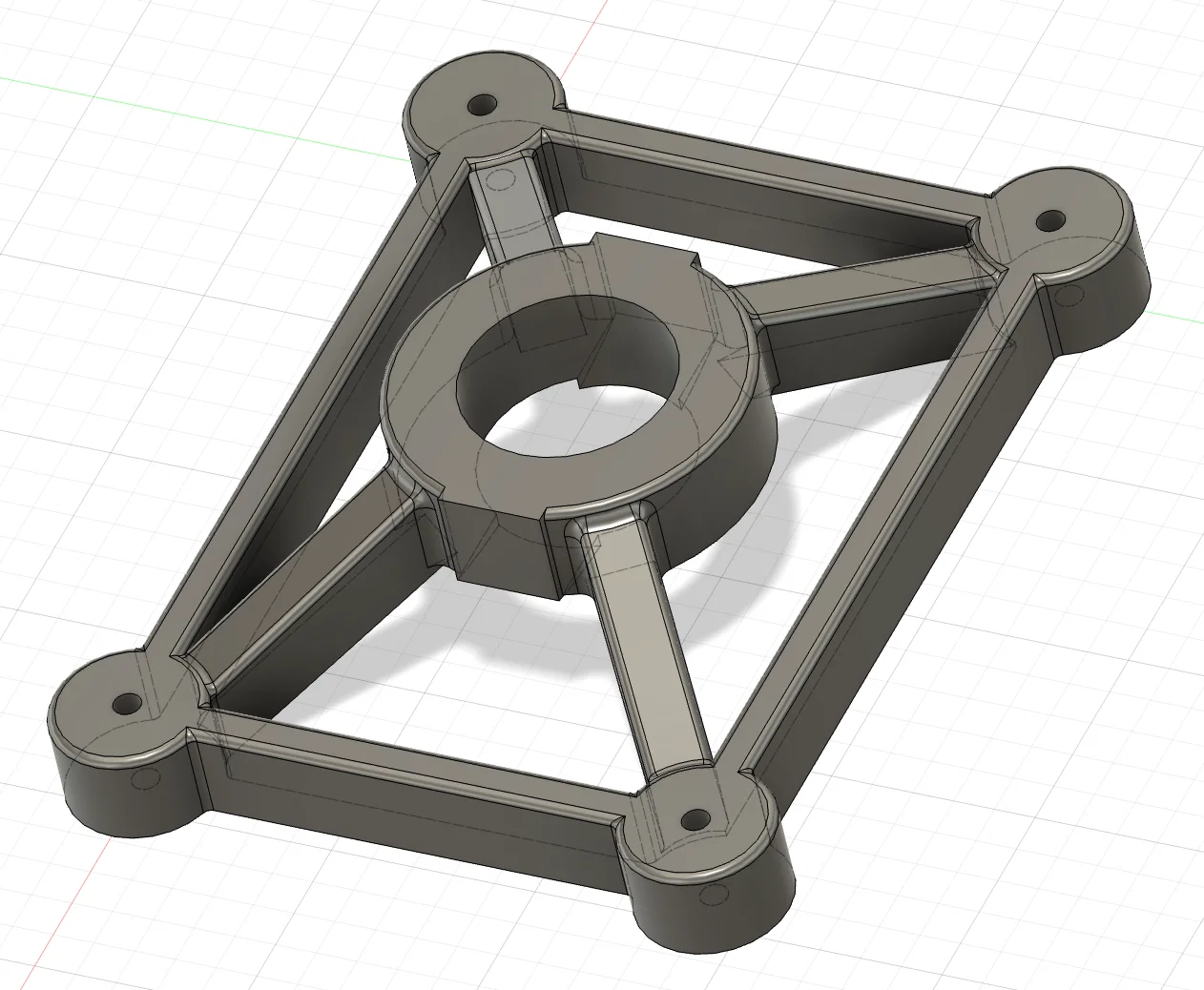

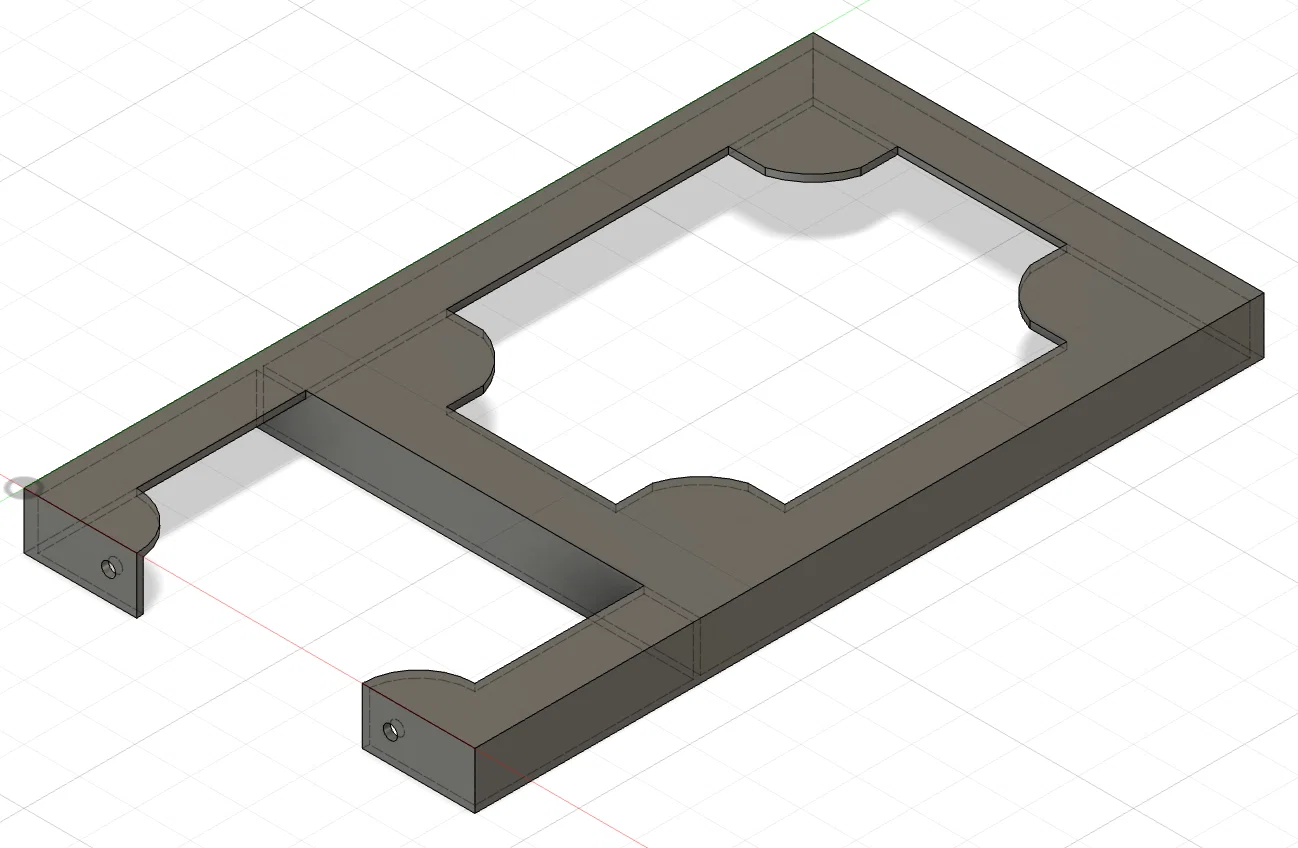

Đây là thiết kế đế hít nam châm cho nắp thùng xe bán tải mà mình tự làm. Vì các thanh ngang trên nắp thùng được làm bằng nhôm, mình đã hàn thêm một khung nhỏ để làm cầu nối giữa các thanh này. Mình sử dụng công nghệ in 3D để tạo ra phần đế giữ nam châm, đồng thời tương thích hoàn hảo với ngàm gắn Starlink Mini.

Thông số in:

• Máy in: Qidi Q1 Pro
• Chất liệu: 3DXTech PETG***
• Profile: Generic PETG
• Chiều cao lớp in: 0.16mm (High quality)
• Độ dày Infill: 70%
• Lớp bề mặt: 6 lớp top và bottom
• Nhiệt độ buồng in: 40°C

***Phiên bản đầu tiên chỉ là bản thử nghiệm, kết quả rất ổn nên sắp tới mình sẽ in lại bằng loại vật liệu chịu thời tiết tốt hơn như PA12-CF hoặc ASA.

Để cố định nam châm, mình dùng 4 con bu-lông (đường kính 6mm, dài 30mm) kèm một chút keo khóa ren blue Loctite. Bạn có thể xem loại nam châm mình dùng tại đây: Magnetpro 65lb trên Amazon.

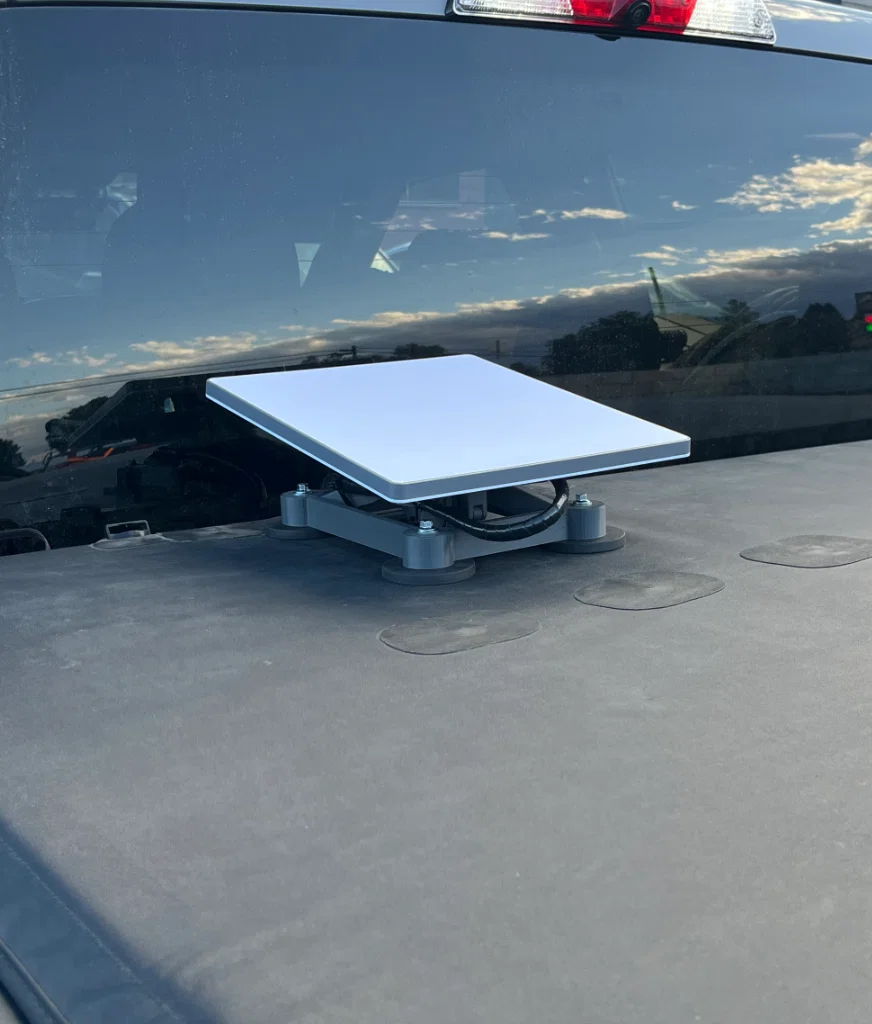

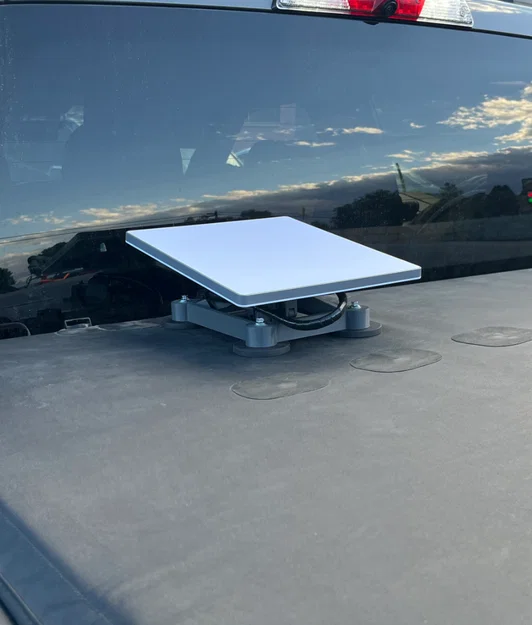

Cách sử dụng rất đơn giản: chỉ cần cắm dây cáp, trượt Starlink Mini vào đế gắn, nam châm sẽ tự hít chặt vào các tấm đệm trên khung kim loại bên dưới lớp bạt thùng xe.

Mình đã đi dây nguồn và cáp Ethernet của Starlink Mini từ cabin ra thùng xe (mình chưa dùng cáp Ethernet). Xe mình là xe hybrid nên có sẵn điện 120V ngay cả khi chạy hoặc ở chế độ máy phát. Mini được cắm vào một trạm sạc dự phòng Bluetti cũ, đủ dùng từ 6-8 tiếng mà không cần nổ máy. Khi tháo đế, mình dùng nắp silicon che đầu cáp lại rồi cất gọn vào trong thùng xe.

Đã thử nghiệm chạy thực tế ở tốc độ trên 70 MPH (hơn 110 km/h) mà vẫn chắc chắn. Dù đi vào đường rừng bụi bặm thì bộ này vẫn bám rất tốt, không hề bị lệch hay rơi rớt.
