Giá đỡ chai lọ tham số cho bảng SKADIS (Có thể tùy chỉnh)

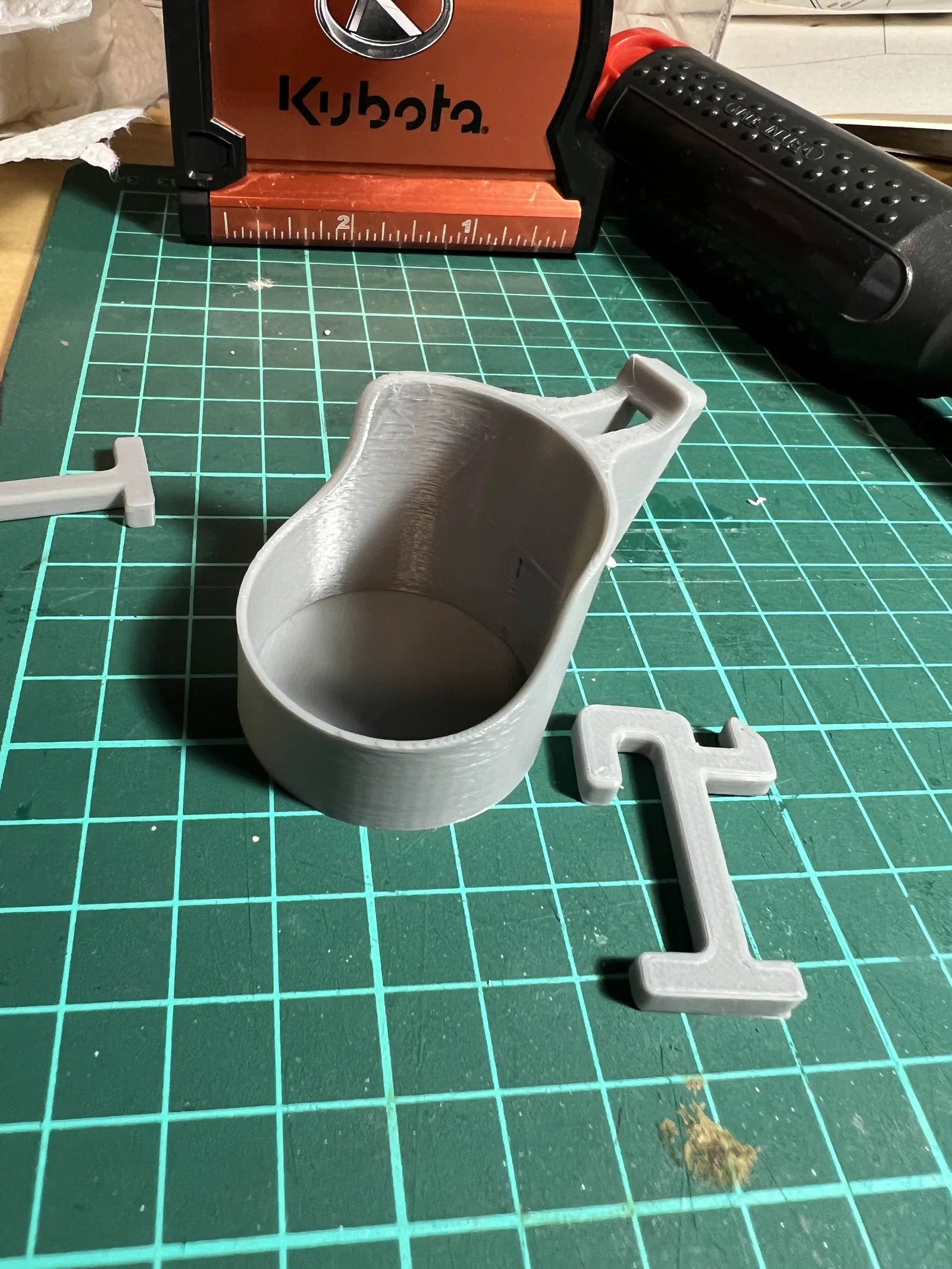

Mình đã thiết kế các giá đỡ chai lọ này cho hệ thống bảng treo IKEA Skadis để chứa các loại chai có kích thước khác nhau mà mình dùng cho sở thích sơn mô hình. Các giá đỡ này được thiết kế để dùng chung với móc treo SKADIS đa năng của CSD_Salzburg (đã bao gồm sẵn để tiện sử dụng). Mỗi giá đỡ cần 1 móc treo.

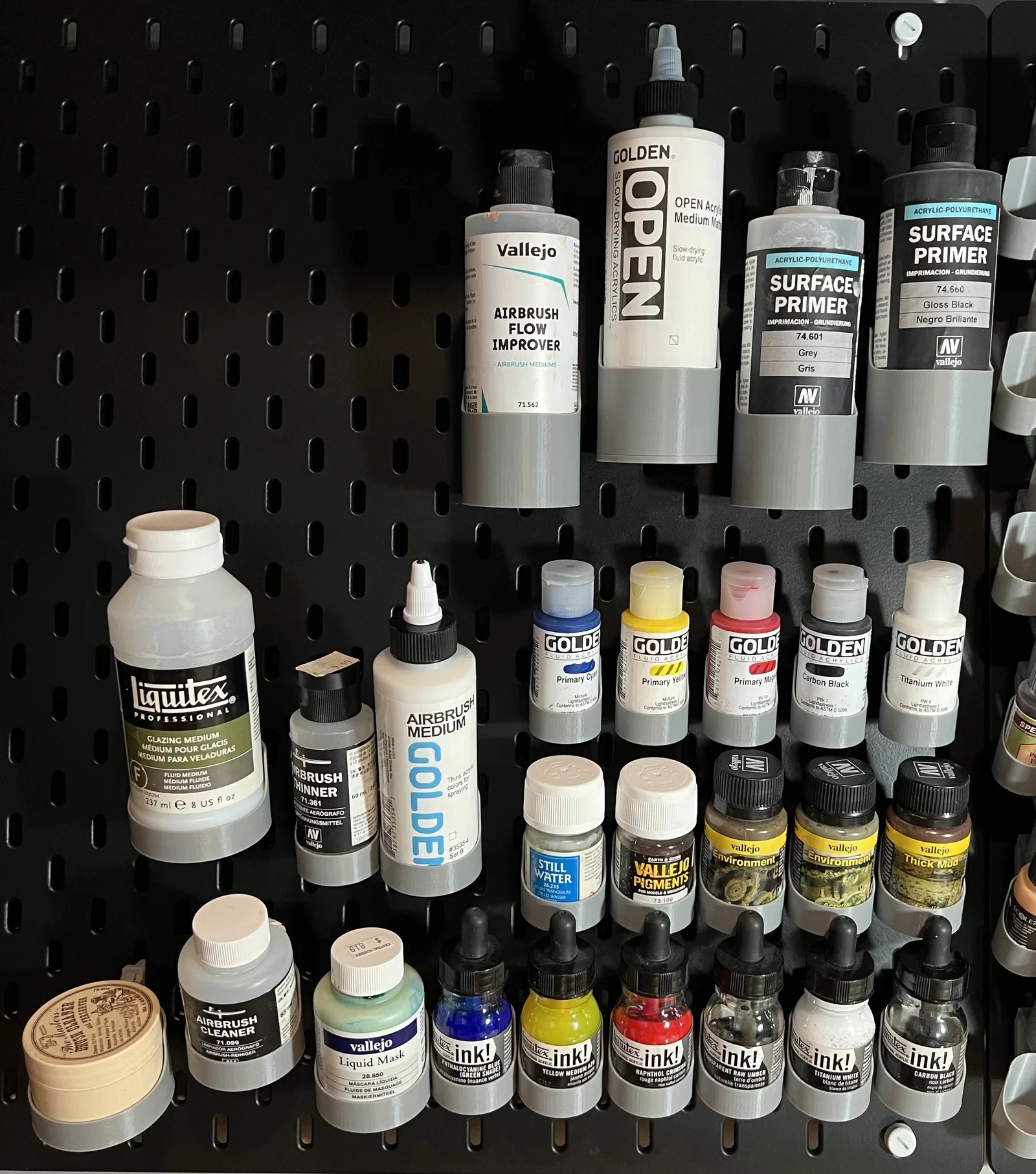

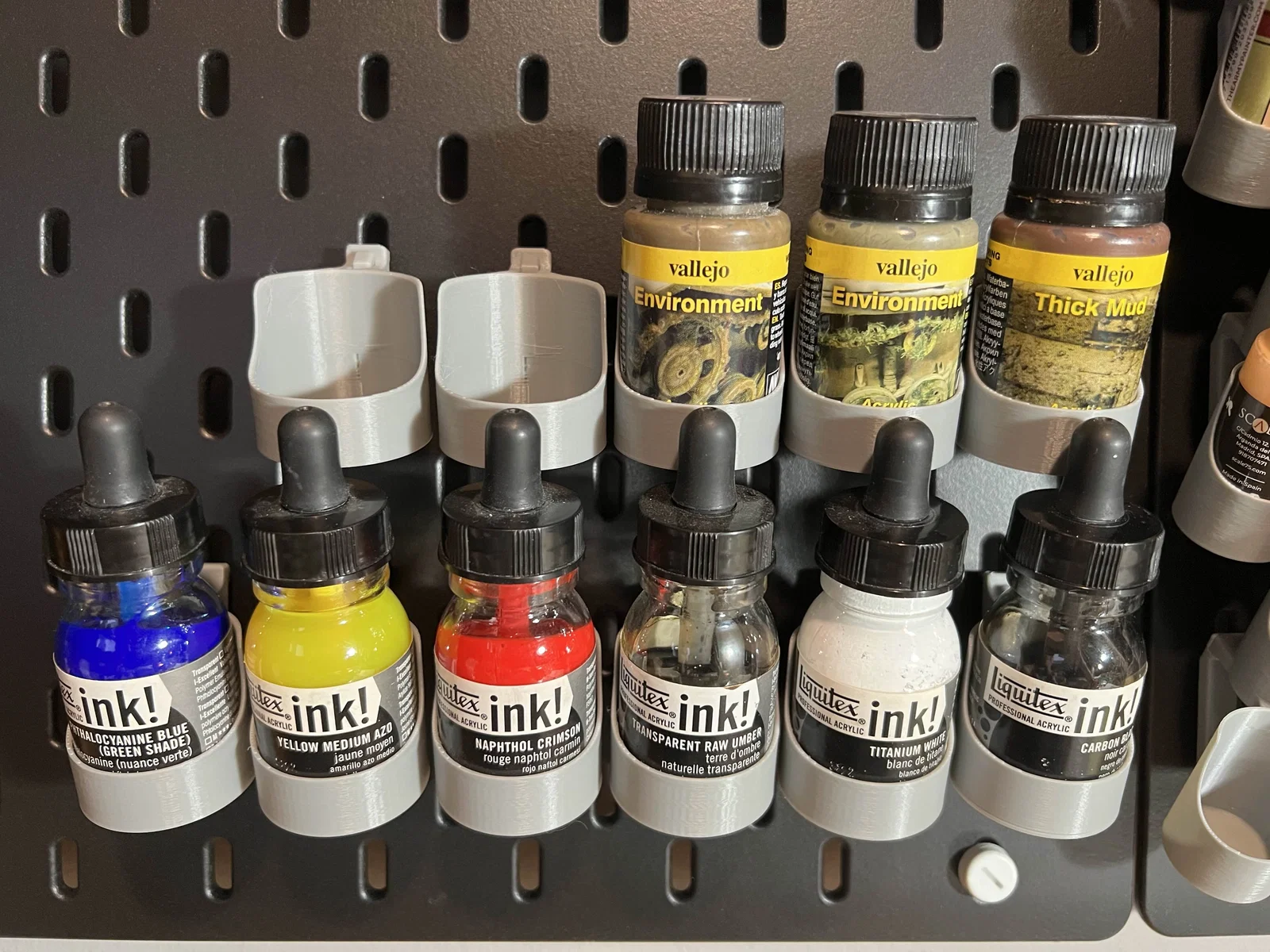

Các sản phẩm trong ảnh minh họa được in trên máy Prusa mk4 với đầu phun 0.4, chiều cao lớp in 0.2 và không cần dùng hỗ trợ (supports).

Mình đã đính kèm 11 kích thước có sẵn, in được ngay:

24mm, 28mm, 30mm, 35mm, 42mm, 45mm, 47mm, 48mm, 50mm, 55mm, 56mm

Mình sẵn sàng nhận yêu cầu cho các kích thước khác, nhưng không hứa trước là sẽ phản hồi nhanh được đâu nhé. Cách nhanh nhất và chắc chắn nhất là tự mình làm lấy. Việc tạo kích thước tùy chỉnh khá dễ dàng bằng tệp Fusion 360 ‘SkadisParametricBottleHolder.f3d’ đính kèm theo các bước sau:

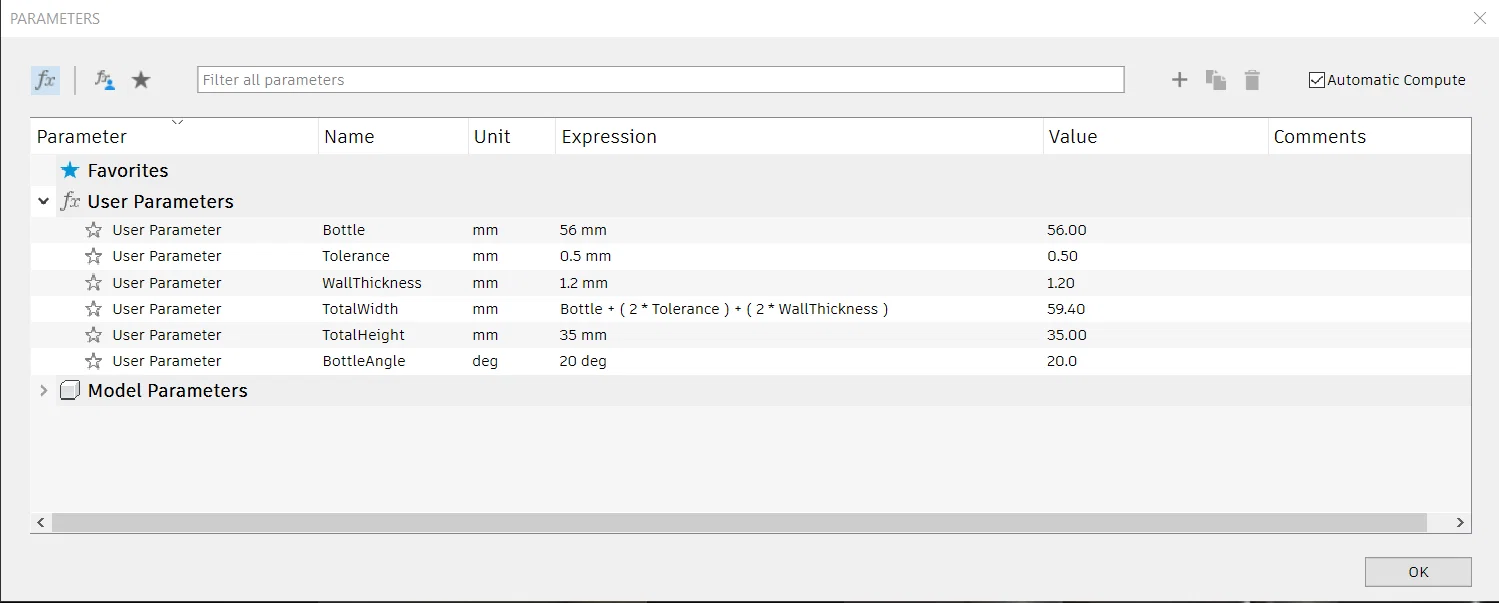

1. Solid > Modify > Change Parameters
2. Thay đổi giá trị ở mục ‘expression’ của phần ‘Bottle’ trong bảng hiện ra thành đường kính chai mà bạn muốn. Mô hình sẽ tự động thay đổi theo kích thước yêu cầu. Lưu ý là độ hở (tolerance) 1mm đã có thể tùy chỉnh ở thông số tiếp theo nên không cần cộng thêm vào giá trị Bottle.
3. Utilities > Make > 3D Print để xuất file STL mới.

Các thông số có thể tùy chỉnh bao gồm:

• Bottle: Đường kính của chai mà bạn muốn đặt vào giá đỡ.
• Tolerance: Khoảng trống dư quanh chai để tạo độ lỏng vừa vặn hơn.
• WallThickness: Độ dày của thành chính của giá đỡ.
• TotalHeight: Tổng chiều cao của giá đỡ.
• BottleAngle: Góc nghiêng của giá đỡ chai so với bảng treo.

Hạn chế: Mình để ý thấy sau khi tăng TotalHeight để vừa với những chai cao hơn, phần móc treo sẽ bị lỏng một chút. Mình đã phải dùng keo dán các móc lại để tránh giá đỡ bị nhấc ra khỏi bảng khi rút chai ra. Vấn đề này không xảy ra ở chiều cao mặc định.

Chúc các bạn in vui vẻ!

)
