Bộ hứng nước mưa kín đáo (Discrete rain collector)

Bộ hứng nước mưa kín đáo cho ống thoát nước Ø90 mm, dùng đầu nối ống Gardena.

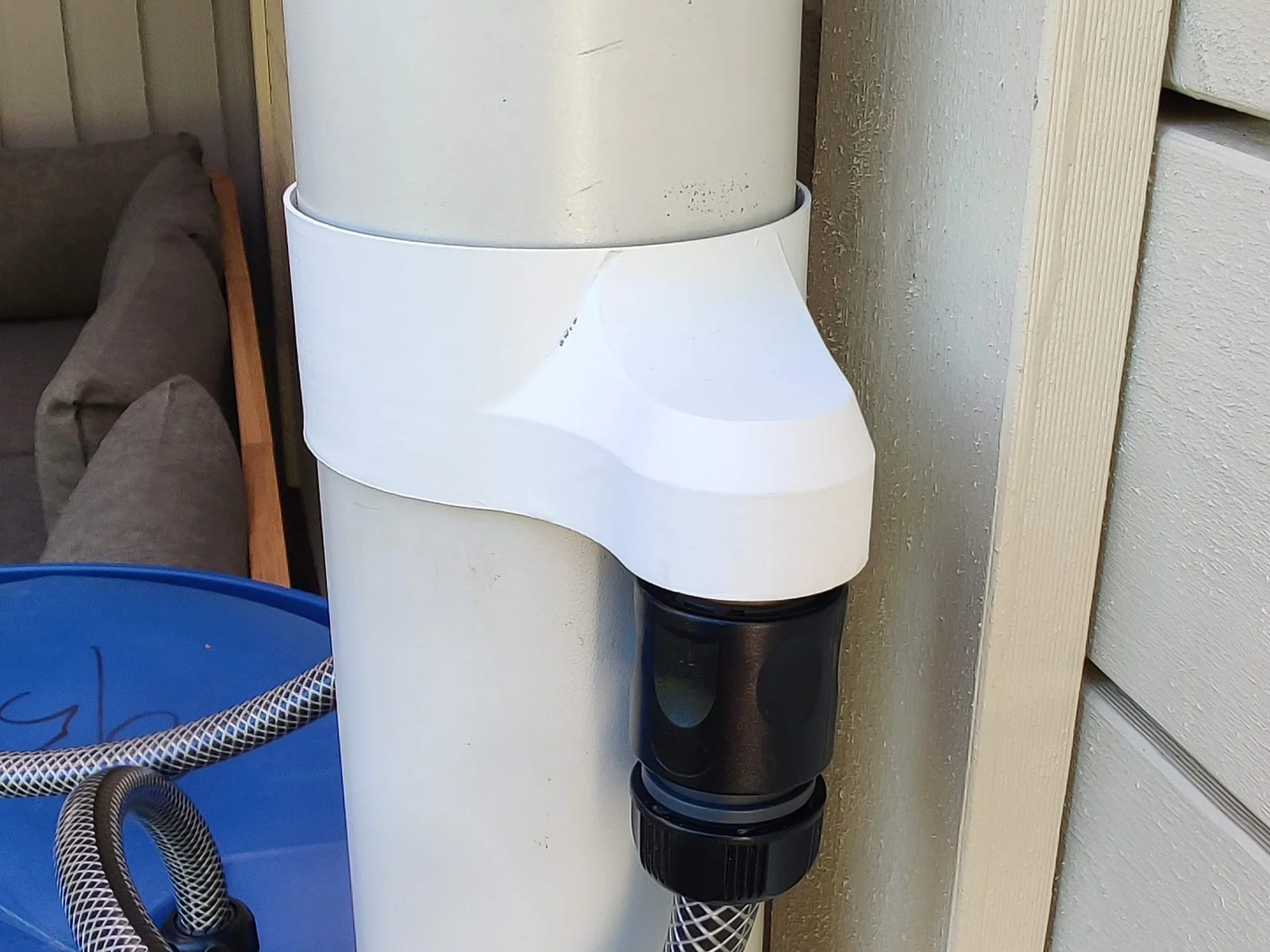

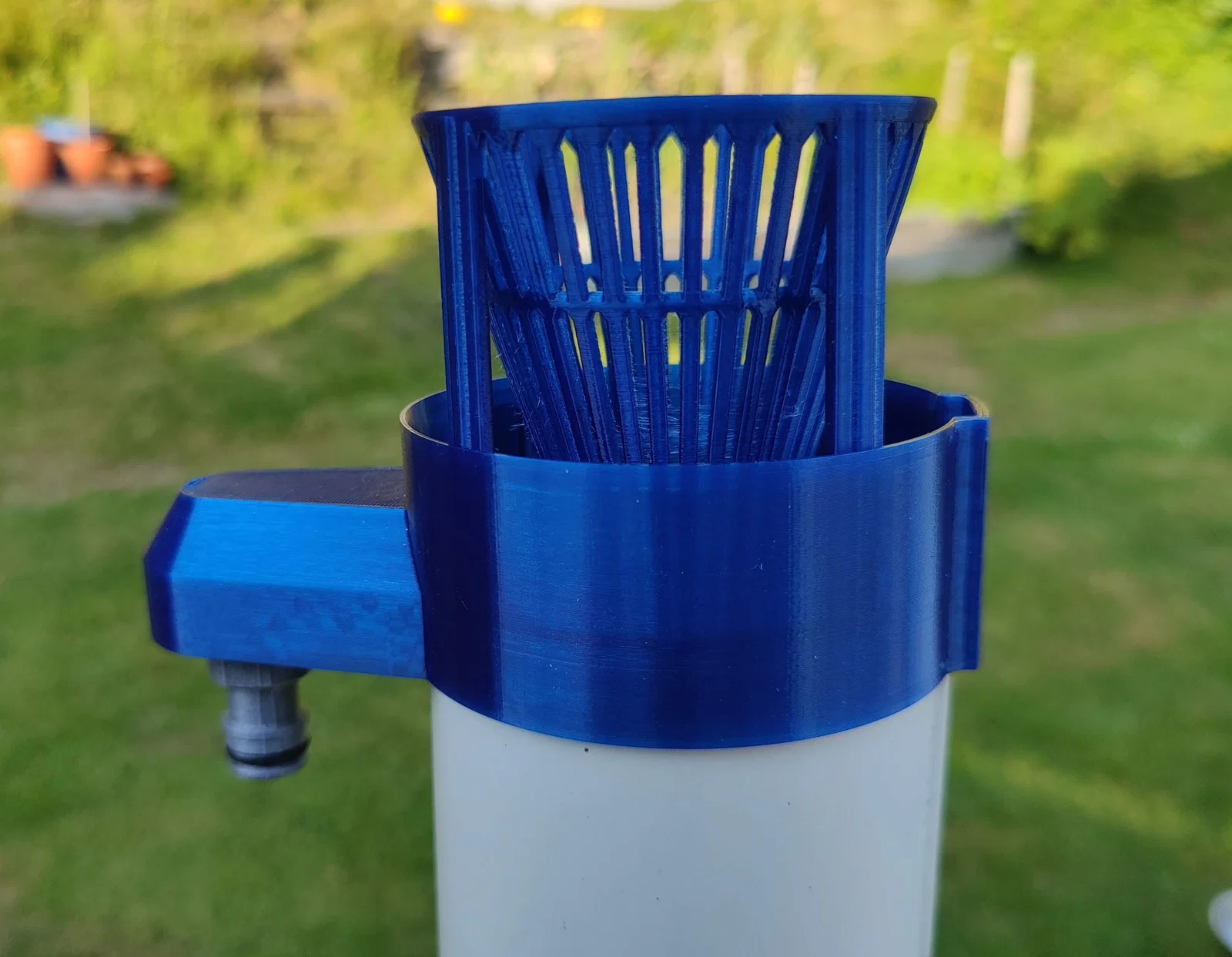

Mục tiêu thiết kế chính của bộ hứng nước mưa này là nhìn thật “kín đáo”. Phần nhìn thấy bên ngoài chỉ cao 45 mm. Phần lớn bộ hứng được giấu bên trong ống thoát nước.

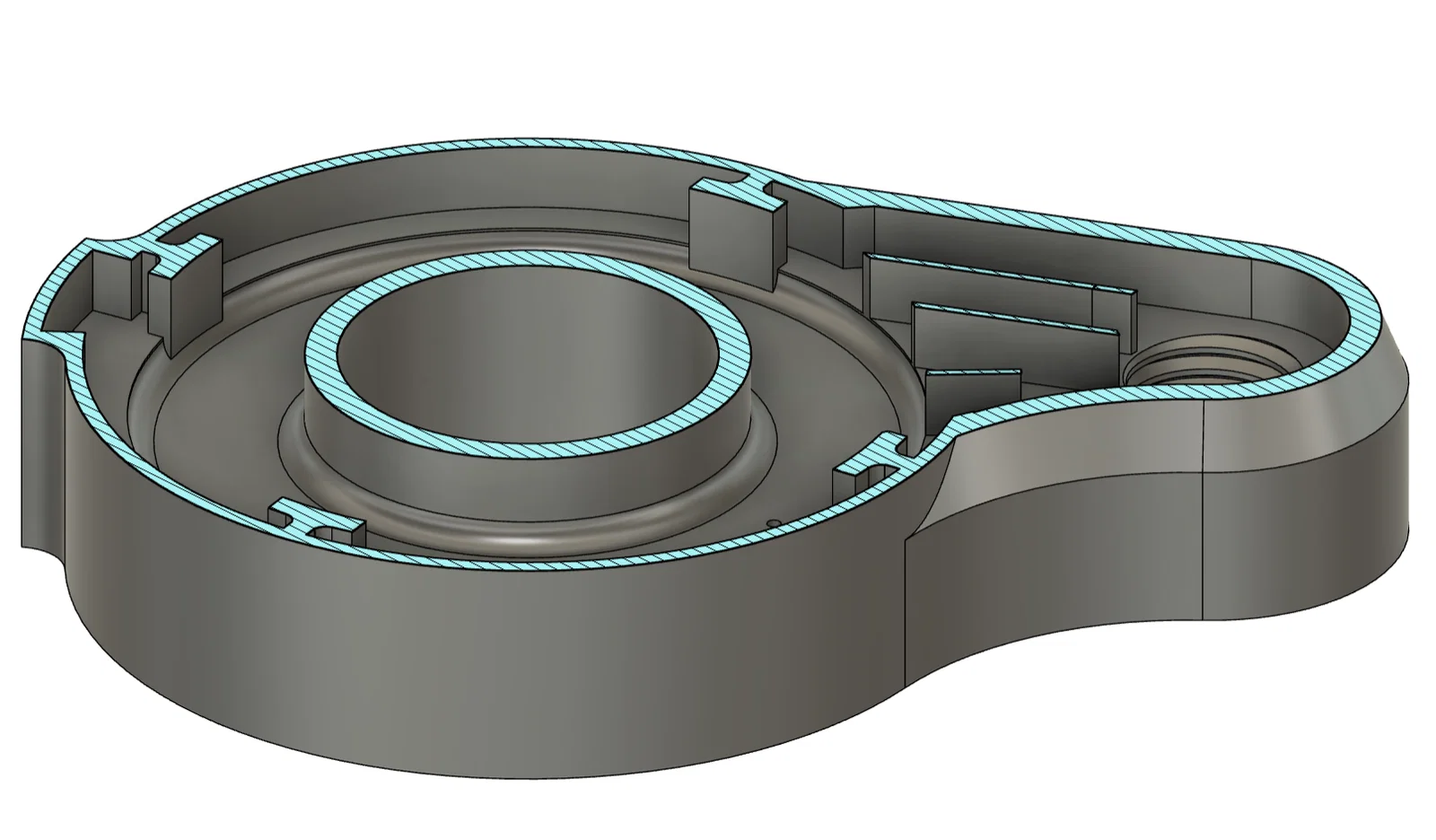

Thiết kế để in không cần supports và in thành 2 phần.

Nếu bạn muốn kín nước hoàn toàn thì cần 2 vòng o-ring: 1 o-ring tiêu chuẩn của đầu nối ống Gardena và 1 o-ring kích thước 3.1x26OD. Không dùng o-ring vẫn chạy ổn nhưng sẽ bị rỉ/nhỏ giọt một chút.

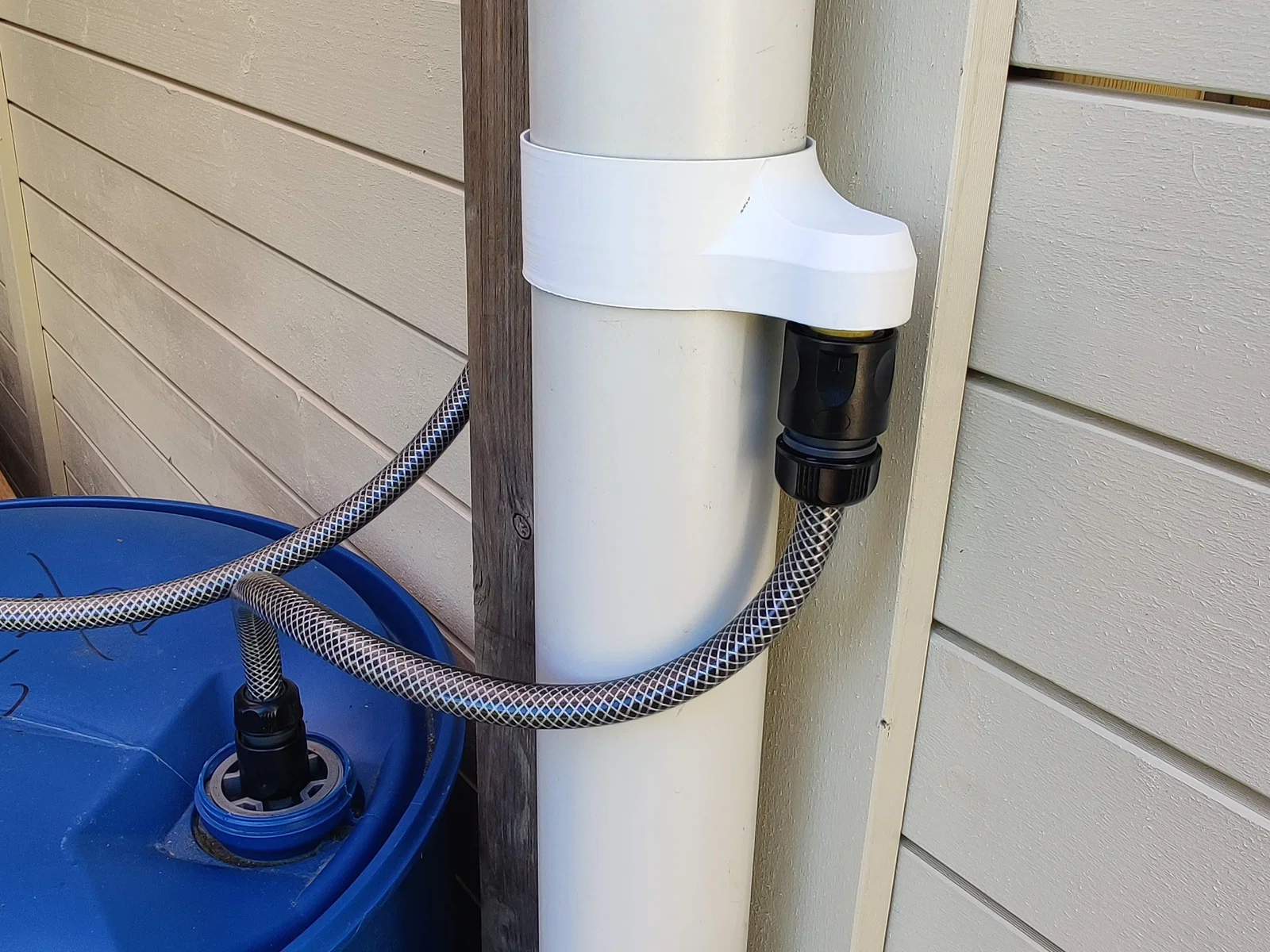

Gắn bộ hứng tại mức nước tối đa bạn muốn thì khi đầy, nước sẽ tự tràn ngược vào trong ống thoát. Ở ví dụ lắp đặt của mình, mình đặt nó cao hơn chút vì có một vent-line từ thùng kín đặt cao hơn, tạo hiệu ứng tương tự.

Lời khuyên khi in:
Extrusion multiplier: in hơi overextrusion nhẹ để tránh hiện tượng “đổ mồ hôi” trên bề mặt, mình dùng 1.05
Vật liệu in: PETG (PLA cũng dùng được)
Không cần supports

Một số phần khi in có thể bị hơi stringing, nhất là với PETG. Hơ nhẹ bằng lửa bật lửa sẽ xử lý sợi rất hiệu quả. Dù sao khi lắp lên thì cũng không thấy.

Phiên bản cập nhật, MK2

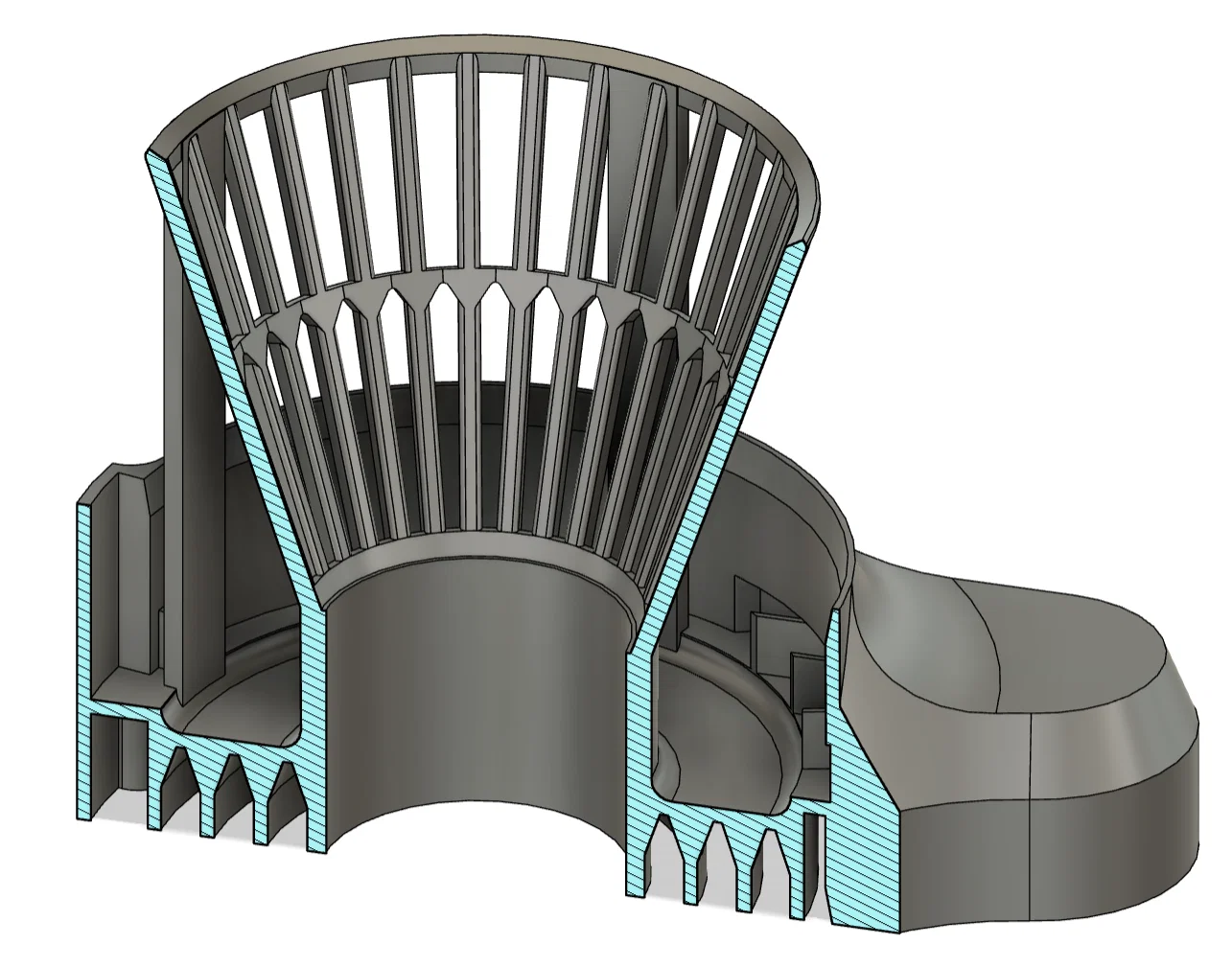

Trong bản cập nhật, mình làm đường dẫn nước thu được lớn hơn—cả phần collector lẫn đầu nối Gardena. Cái “bucket” bên trong ống thoát cũng được nâng cao hơn một chút, giúp đẩy nước mưa qua ống nối hiệu quả hơn.
