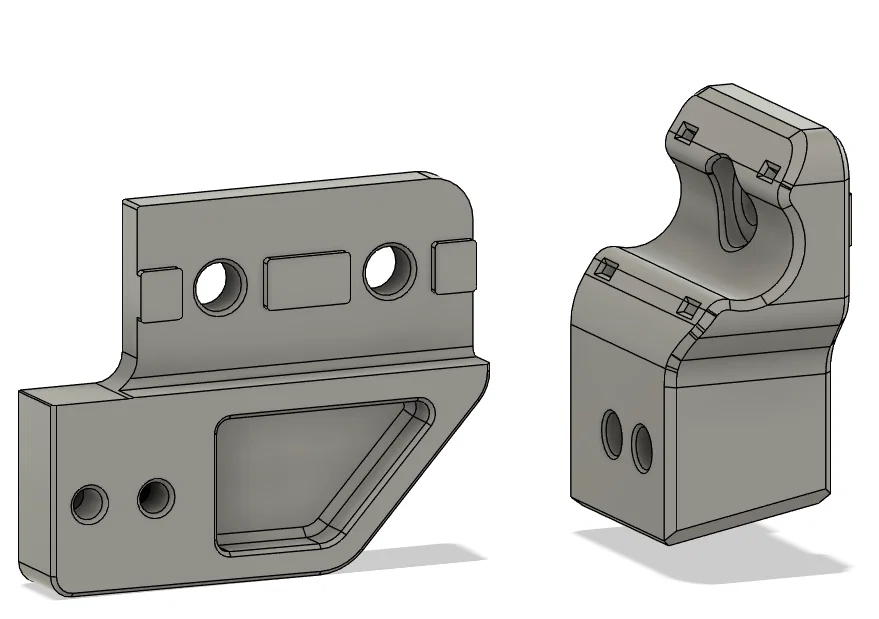

Voron 2.4 Horizontal Z Axis Cable Chain Mod (igus 2 lỗ) - Bản remix

Remix từ Voron 2.4 - Mod máng xích cáp trục Z nằm ngang (Horizontal Z Axis Cable Chain) Tác giả Herculez3D_447330

Tác giả backceliro19_4344172

Lượt tải
146
Lượt thích
28
Lượt coi
1.346

File 3 640,3 KB

  • Lower_Mount_1776711119.3mf3MF · 114,3 KB
  • Upper_Mount_1776711121.3mf3MF · 60,6 KB
  • Voron_2.4_Horizontal_Z_Chain_Mod_igus_1776711122.stepSTEP · 465,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#318886
Danh mục
Máy In 3D
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Bản remix của Voron 2.4 Horizontal Z Axis Cable Chain Mod của @Herculez3D

Phần cứng (Hardware):

  • 4x M3 heat inserts
  • 2x M3x8mm FHCS
  • 2x M3x12 FHCS
  • 3x M5x10mm BHCS
  • 3x M5 T Nuts
  • Generic 10x15 C


Lắp ráp (Assembly):

  1. Ép/lắp heatset vào cả hai chi tiết in
  2. Gắn “Upper Mount” lên phía trên của thanh extrusion Gantry phía sau bằng 2x M5 BHCS và T Nuts
  3. Gắn “Lower Mount” vào thanh extrusion khung phía sau bên dưới bằng 1x M5 BHCS và T Nut
  4. Cố định cable chain vào upper mount bằng M3 x 12mm FHCS và vào lower mount bằng M3 x 8mm FHCS
  5. Cố định bó dây (wiring loom) vào “Lower Mount” bằng 2 sợi dây rút (zip ties)

Gửi @Herculez3D: Cứ thoải mái đưa phần này vào bài đăng gốc của bạn
