HC Diana Magazine Extensions (Bản nối dài băng đạn)

Xin chào! :3

Mình thấy việc thiếu mấy mẫu magazine extension miễn phí cho blaster HC Diana thật sự khá “sốc”. Có vài mẫu đó, nhưng mình chỉ tìm được loại tăng +1 hoặc +2 darts, kiểu cỡ đó thôi. Mình biết Nightingales cũng xài được nếu bạn chịu mod, nhưng nói thiệt là nó hơi dở và lỏng lẻo kêu lạch cạch nhiều.

Mình đã cố gắng hết sức để mô phỏng thiết kế phần đế (base) gốc, nên có thể nó sẽ fit với các phụ kiện khác có tương tác với mag, như flared magwells các kiểu. Mình nghĩ hình dáng phải giống bản gốc cỡ 99%. Chỉ là dài hơn và có cửa sổ hai bên thôi.

Mình chọn đưa vào vài kích cỡ từ +2 tới +14. Lớn hơn nữa bắt đầu hơi… lố, và +14 là chạm giới hạn chiều cao in 210 mm. Mình có kèm (đa phần cho vui) bản +29. Mình rất muốn thấy ai đó có máy in cao 400 mm in thử bản +29. Không biết lò xo (spring) có đủ dài cho nó không nữa.

Lý do mình không làm bản +1 thì đơn giản: cái đáy (bottom) zin vốn đã giống vậy rồi. Họ quảng cáo 10, nhưng thật ra nhét 11 khá thoải mái… mà thêm 1 dart thì khác biệt được bao nhiêu đâu?

Mình có kèm cả file project .f3d và file .step. Vui lòng đừng gỡ logo, bán, hay đăng lại (republish) khi chưa có sự cho phép của mình. Cảm ơn nha~ ^^

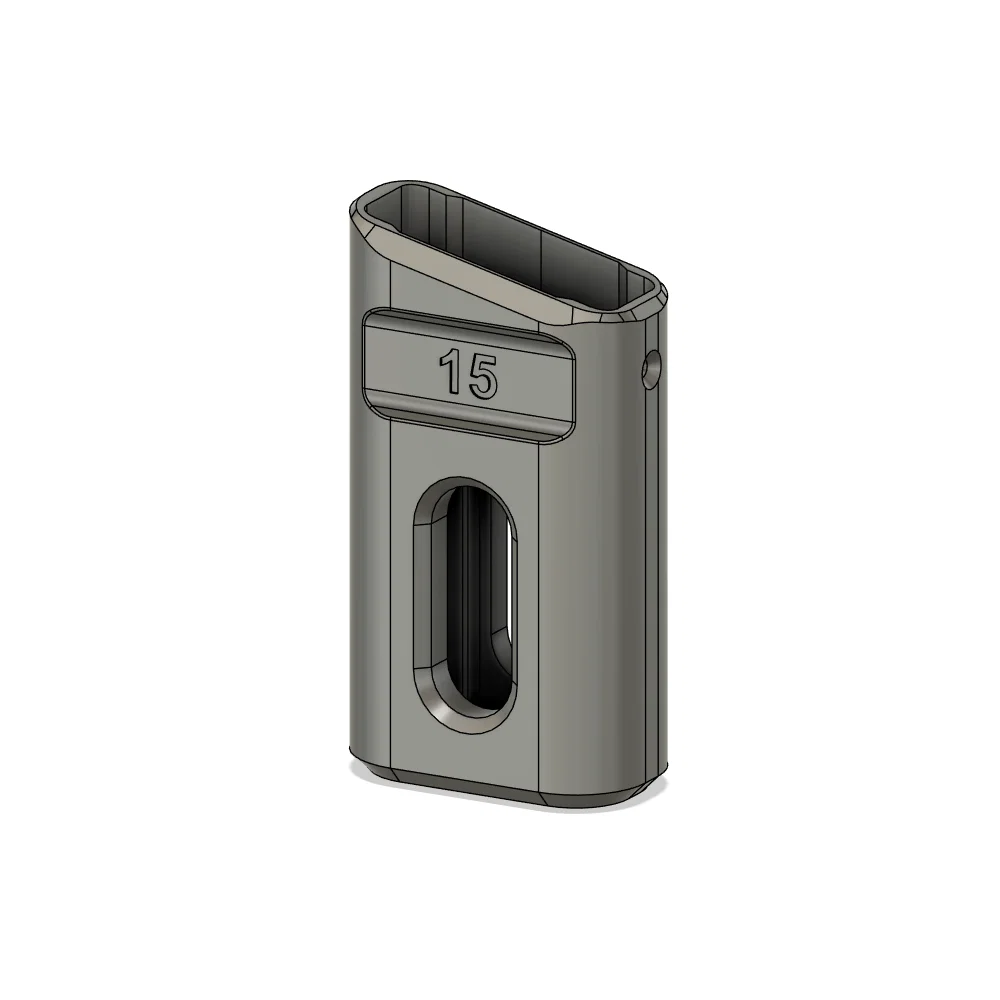

Chiều dài là parametric. Bạn chỉ cần mở modify > change parameters, rồi đổi tham số “numberofdarts” thành số darts muốn tăng thêm. Mặc định là 5, tức là ra mag 15 darts. Số phiên bản và tổng số darts ở phía trên cũng là parametric luôn, nhưng bạn sẽ cần plugin ParametricText cho Fusion 360 nếu muốn phần đó chạy.

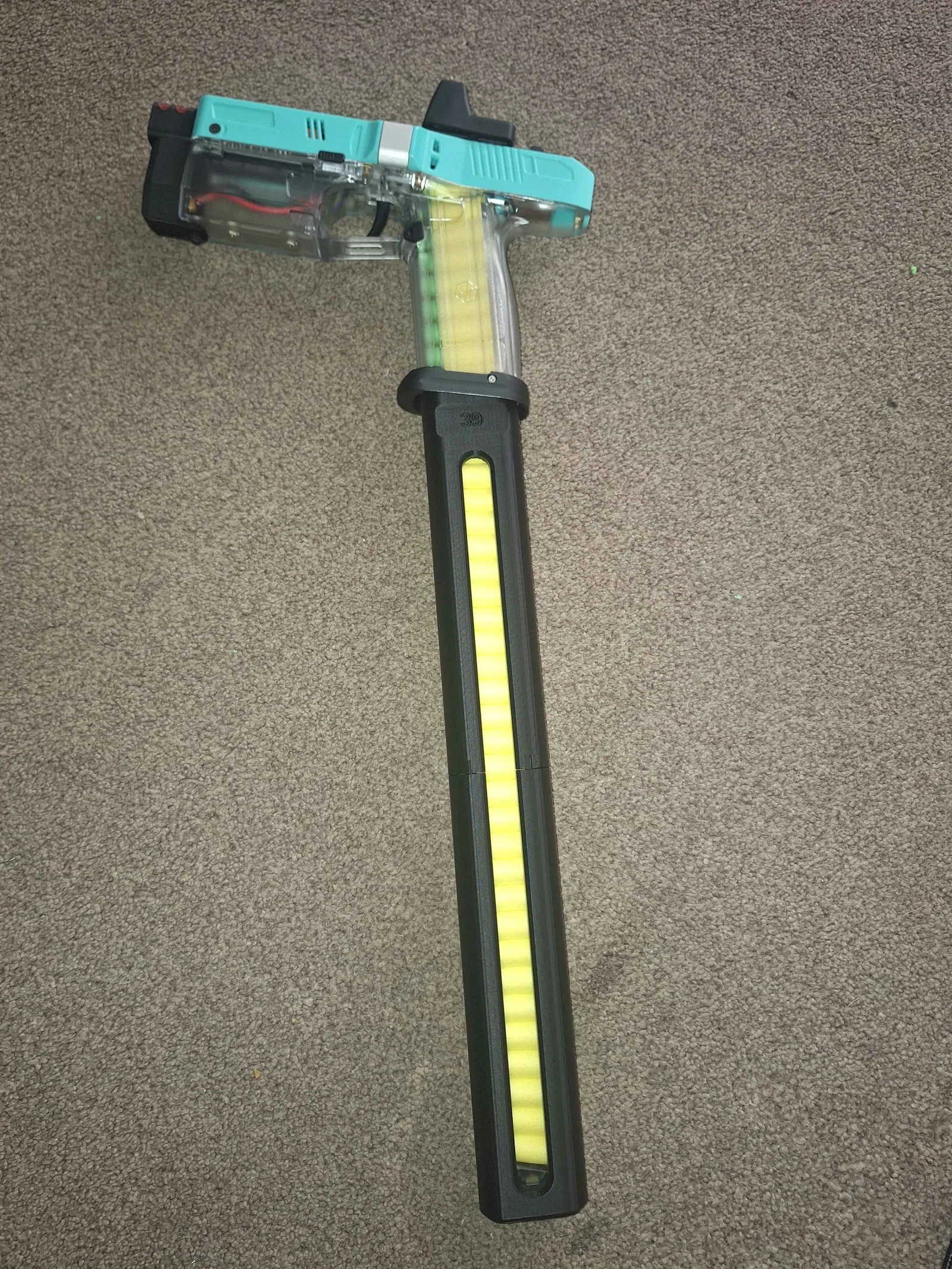

Hình +29 là nhờ Nerfshack, in làm 2 phần. Tiếc là spring zin không đủ dài cho bản đó, còn loại spring dài hơn hay bán rời thì lại không mạnh bằng. +26/27 chắc là dài nhất có thể.

Thôi, nói vậy đủ rồi:

Thiết lập in (Print settings) và ghi chú khác

• Mình in bằng PLA MAX/+
• Layer height 0.2 mm
• 3 perimeters
• 20% gyroid infill
• brim
• in đúng như hướng đặt sẵn (upright)

Changelog (DD-MM-YY)

• 13-08-24 | v23 add-on
  Quên thêm biến thể -9. Nó làm đúng như bạn đang nghĩ đó.
