Giá đỡ laser chéo cho máy khắc Elegoo Phecda

Tác giả fizzblizz_160889

Lượt tải
164
Lượt thích
28
Lượt coi
1.654
Bình luận
3

File 1 29,4 KB

  • phecda-crosshair-holder_1766500433.stlSTL · 29,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#31885
Danh mục
DIY
Ngày đăng

Mô tả

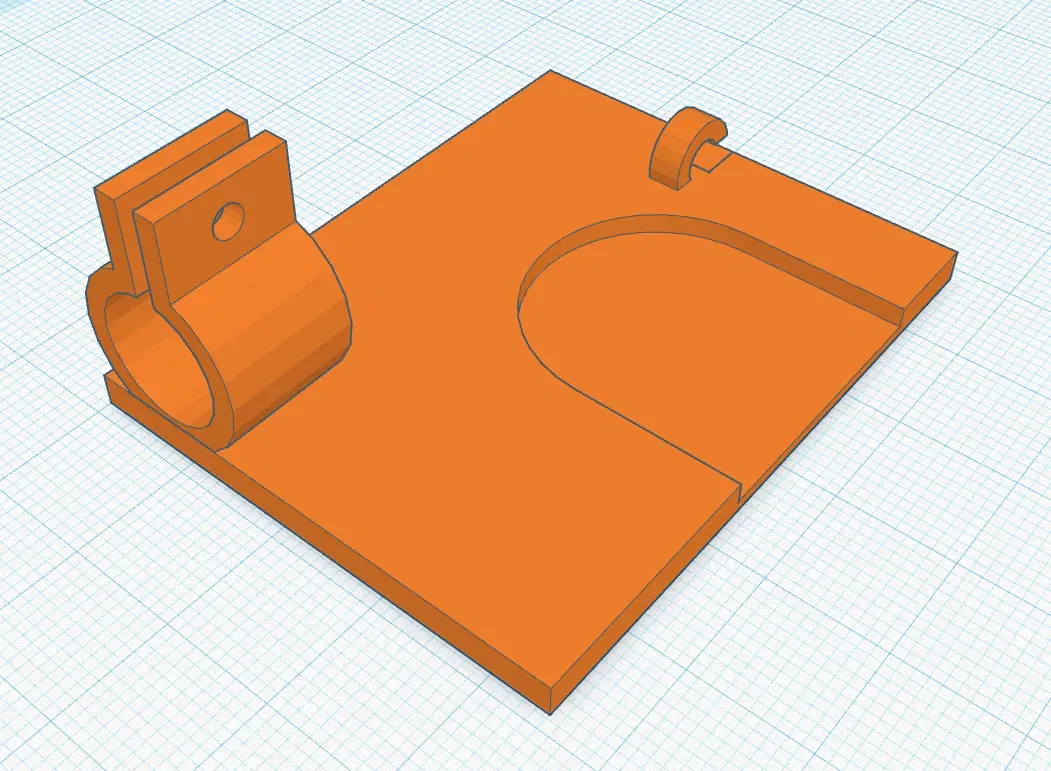

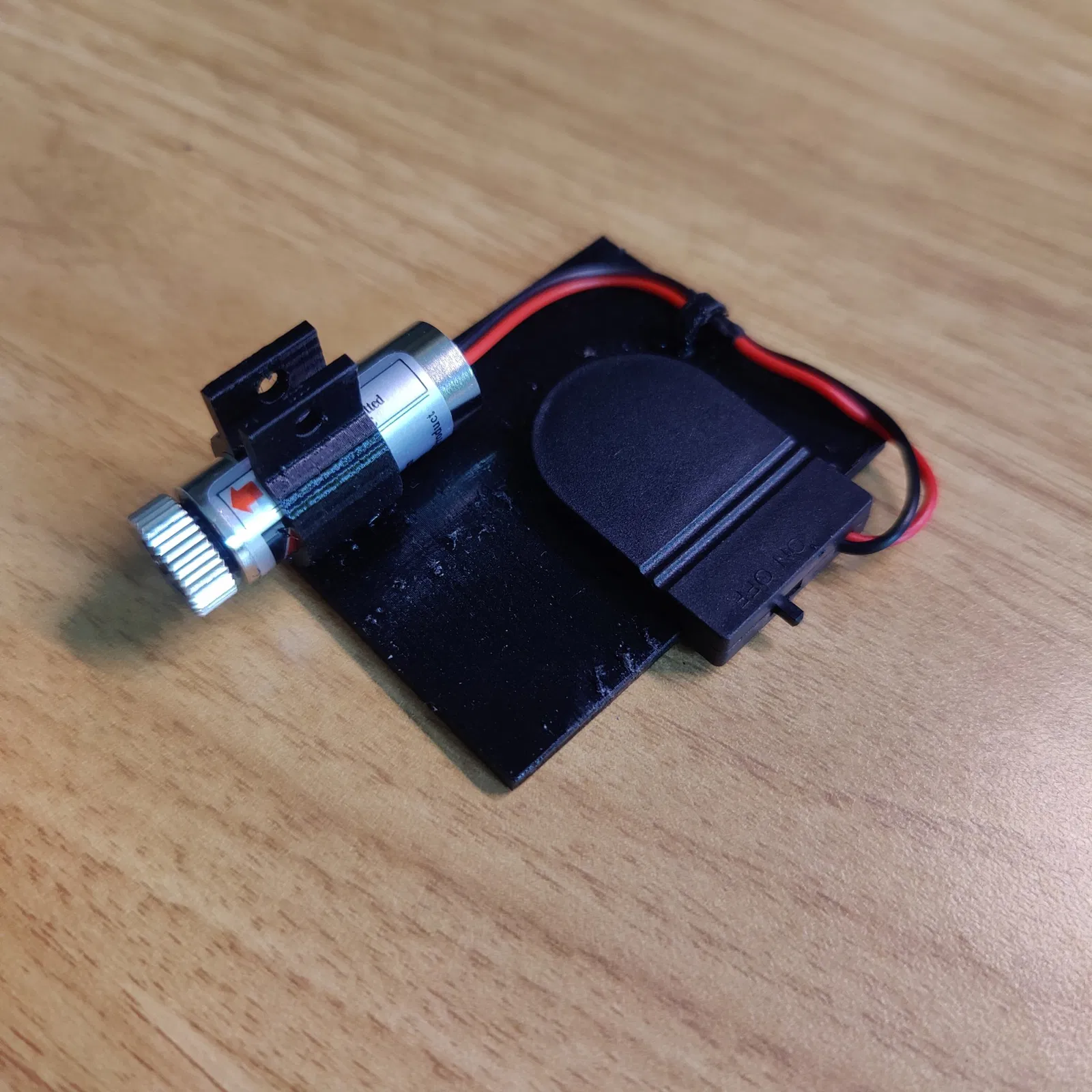

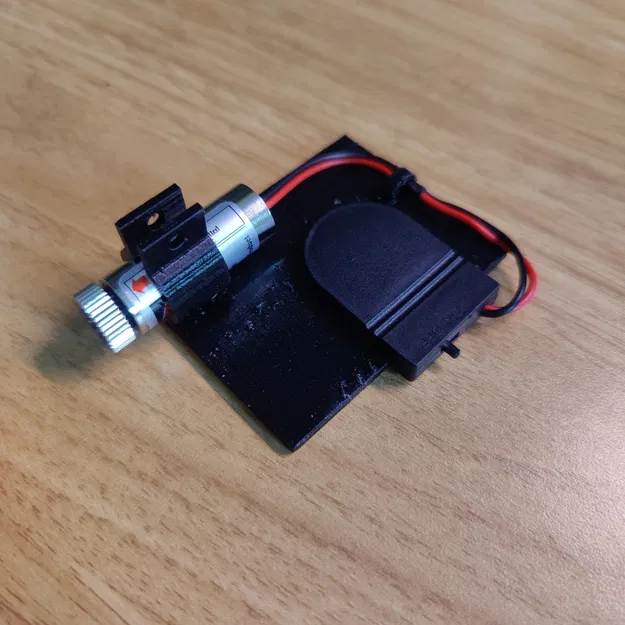

Giá đỡ tâm laser đa năng này có thể được gắn trên đơn vị laser của Elegoo Phecda (hoặc các máy khắc laser khác) để cung cấp một tâm laser trên bàn làm việc. Nó gắn một laser tâm (~5$ trên Amazon) với một giá đỡ pin đồng xu (~1$ trên Amazon) và có thể được gắn bằng một dải poster vào đơn vị laser.

Laser tâm được gắn chặt và rất khít, nhưng có thể được cố định bằng một vít M3 và đai ốc. Giá đỡ pin đồng xu có thể được cố định bằng một giọt keo siêu dính.

Để sử dụng điều này, bạn cần đo khoảng cách từ điểm laser của máy khắc laser đến tâm của tâm laser. Hãy làm điều này bằng cách đánh dấu tâm laser trên một mảnh giấy và sau đó khắc một hình vuông. Đo khoảng cách theo trục X và Y từ gốc của hình vuông đã khắc đến tâm laser đã đánh dấu. Sử dụng các giá trị đó trong Lightburn để thiết lập độ lệch. Nếu bạn cần hướng dẫn chi tiết, bạn có thể tìm kiếm trên YouTube để tìm một video hướng dẫn cách cấu hình độ lệch tâm laser.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
29,4 KB
File lớn nhất
29,4 KB
