Mô tả

Mẫu này được thiết kế để in bằng máy in 3D FDM phổ thông. Nên in nằm nghiêng ở phía mà biên dạng của nút (button profile) phẳng với phần móc của thân. Như hình:

Mình slice với thiết lập mặc định của Sovol SV06 trong OrcaSlicer, ngoại trừ:

  • Mình dùng brim ngoài và trong 3mm để tránh vấn đề bám bàn in ở giai đoạn đầu của quá trình thiết kế, và mình chưa thử giảm thông số này.
  • 2 wall loops thay vì 3.
  • Không infill.
  • Bật support; có thể in không cần support cũng được, phần duy nhất cần chút support là cái "hole-hook" để giảm rủi ro khe hở (clearance) giữa hai bên bên trong lỗ bị không đủ.

Mình đang dùng Kensington Slimblade Pro; mấy mẫu này chắc cũng sẽ hợp với bản không-pro, nhưng mình không chắc.

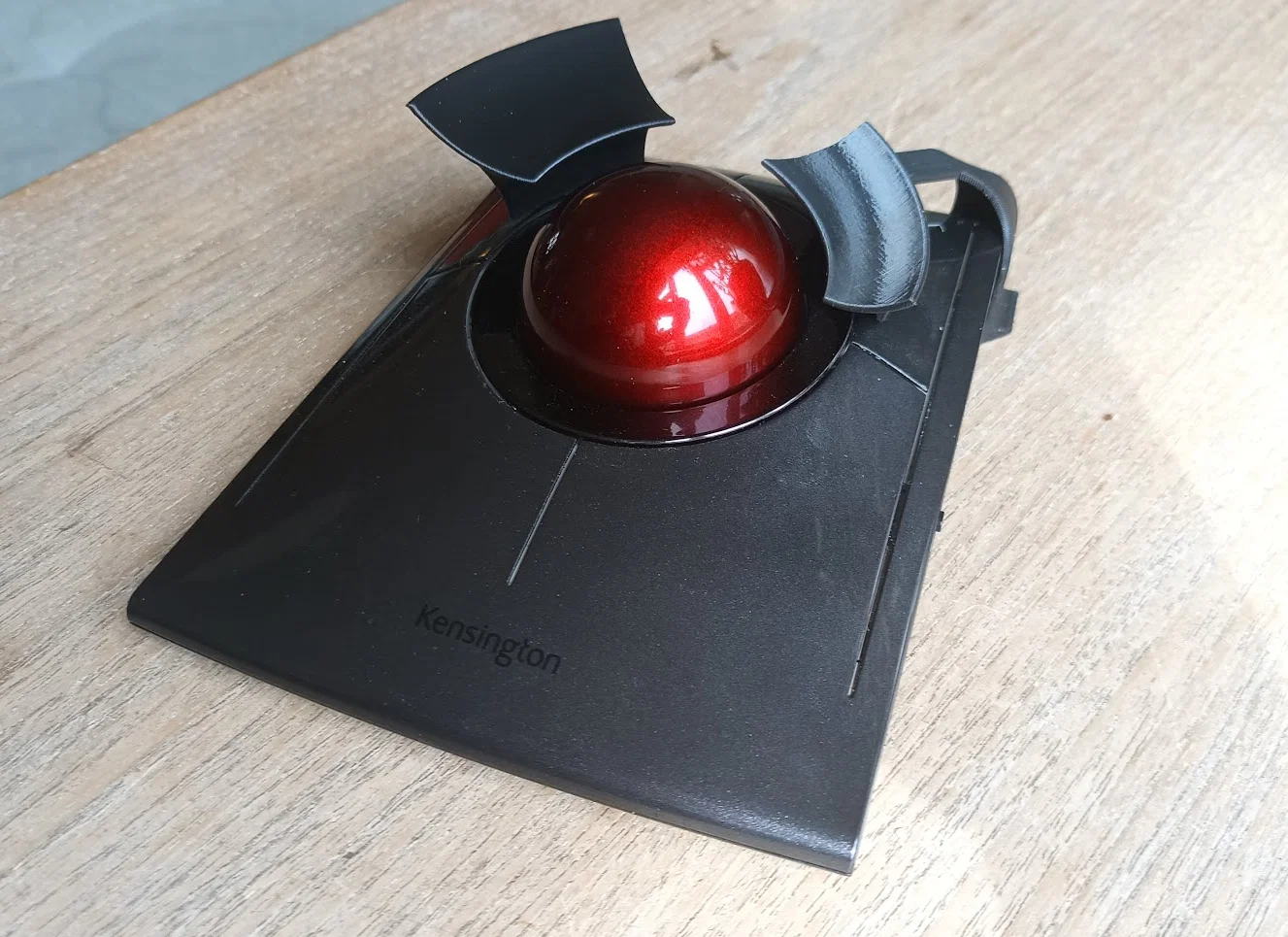

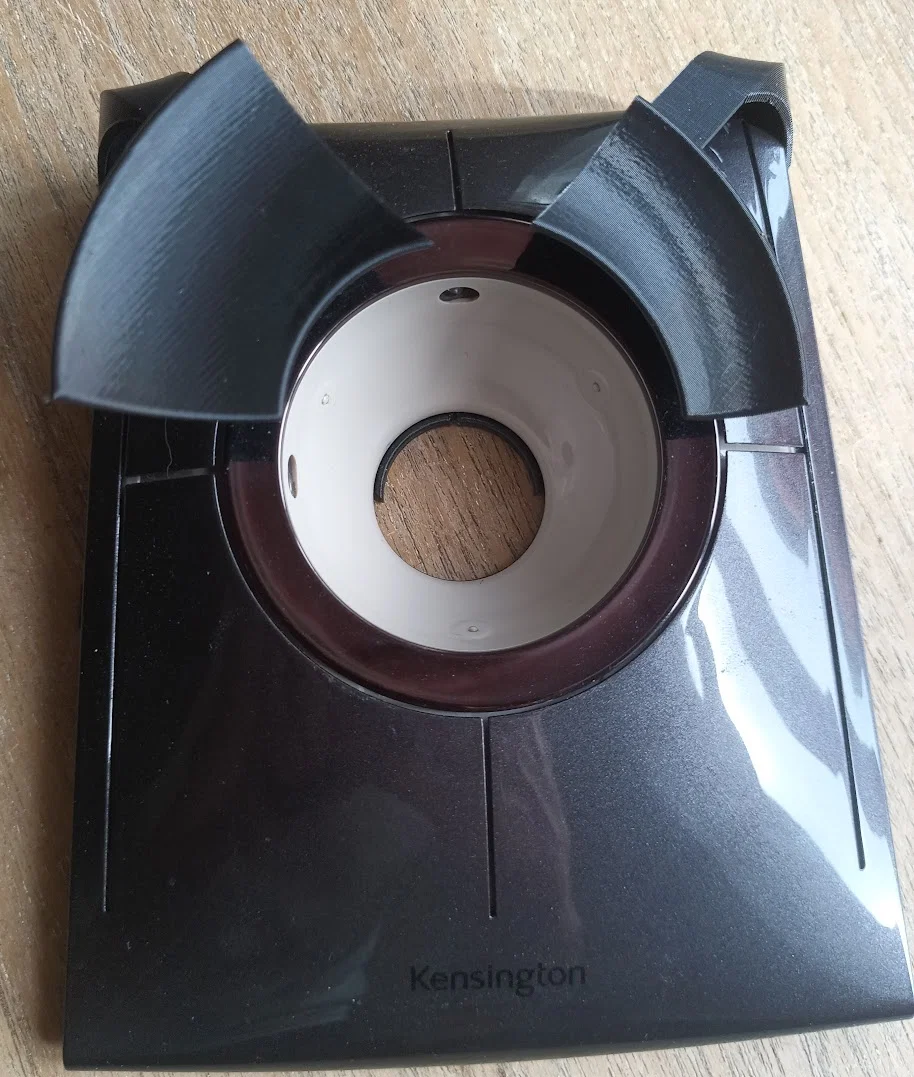

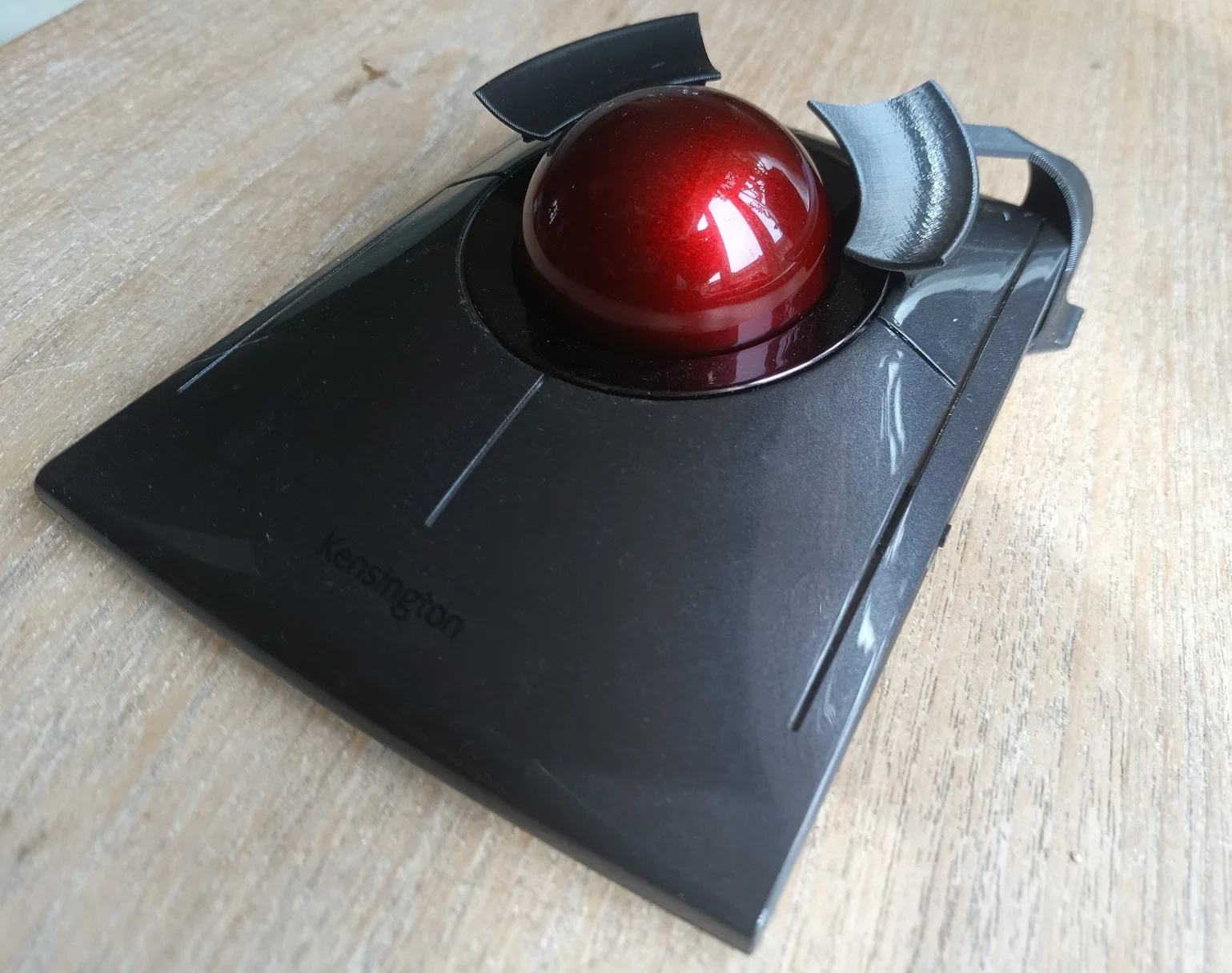

Dùng tay phải thì mình thích nút bên trái cao hơn nút bên phải. Vì vậy mình upload 2 mẫu khác nhau. Cần thì mirror lại.

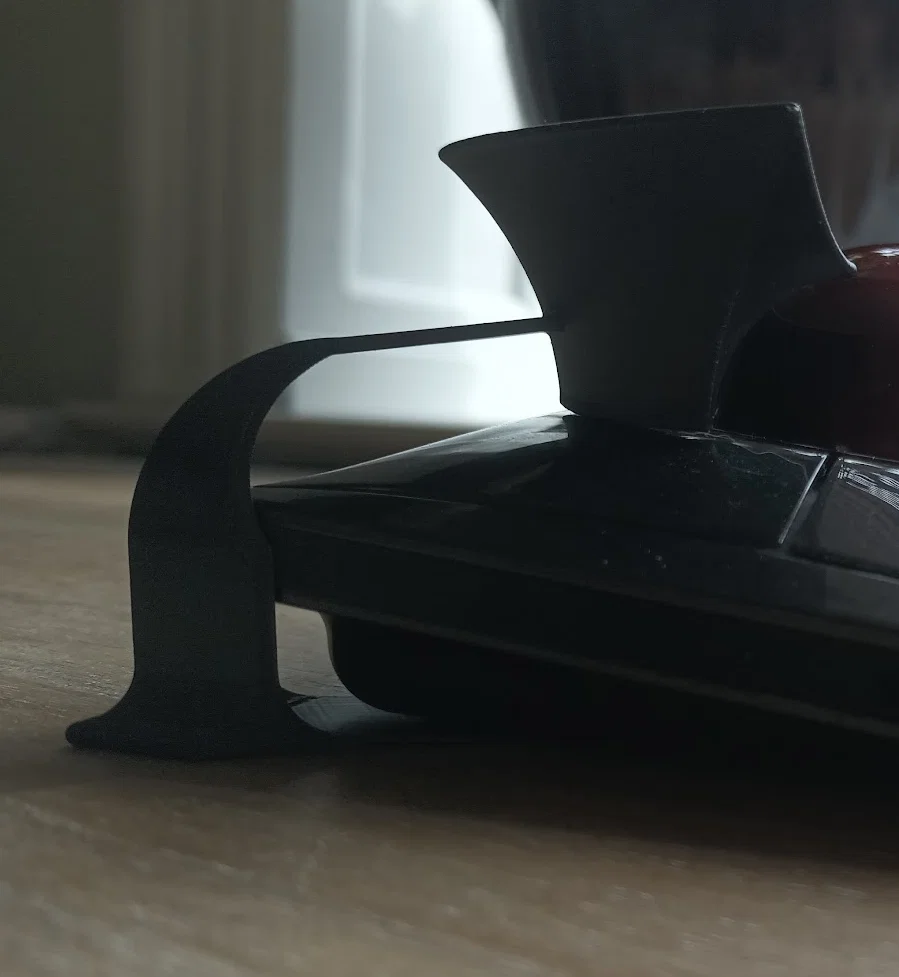

Mẫu sẽ che phần đệm cao su phía sau của thân. Với mình dùng trên mousepad vải thì vẫn đứng yên ổn, nhưng nếu dùng trên bề mặt trơn thì có thể bạn sẽ cần dán thêm rubber feet để khỏi bị trượt.

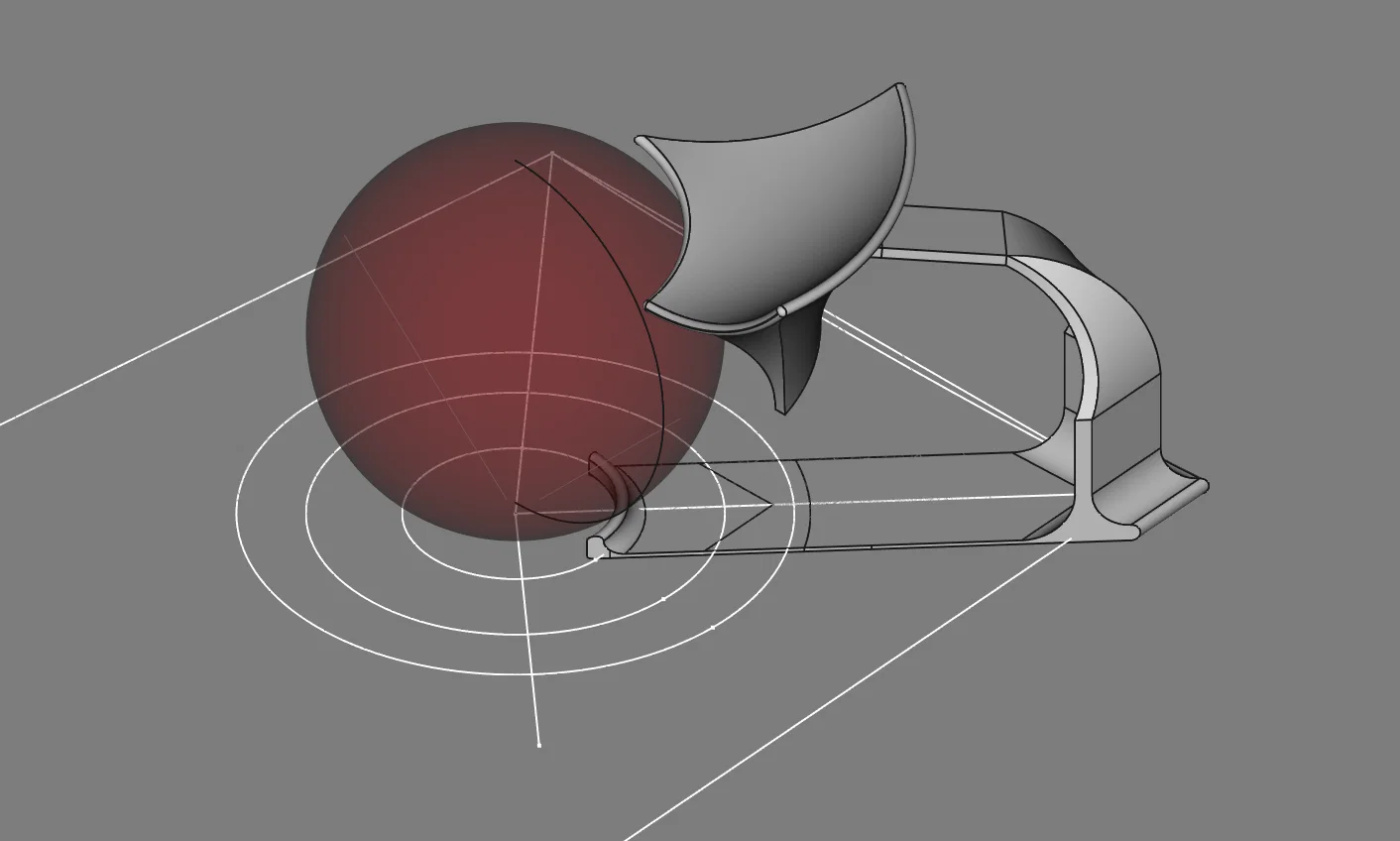

Mình có upload file FreeCAD, hiện đang để ở phiên bản cao (tall), và cũng có kèm các prototype đời trước. Mình không rành FreeCAD lắm nên file có thể hơi rối, nhưng bạn cứ thoải mái dùng theo ý bạn.
