Chong chóng vườn turbine vi sai (Differential turbine garden spinner)

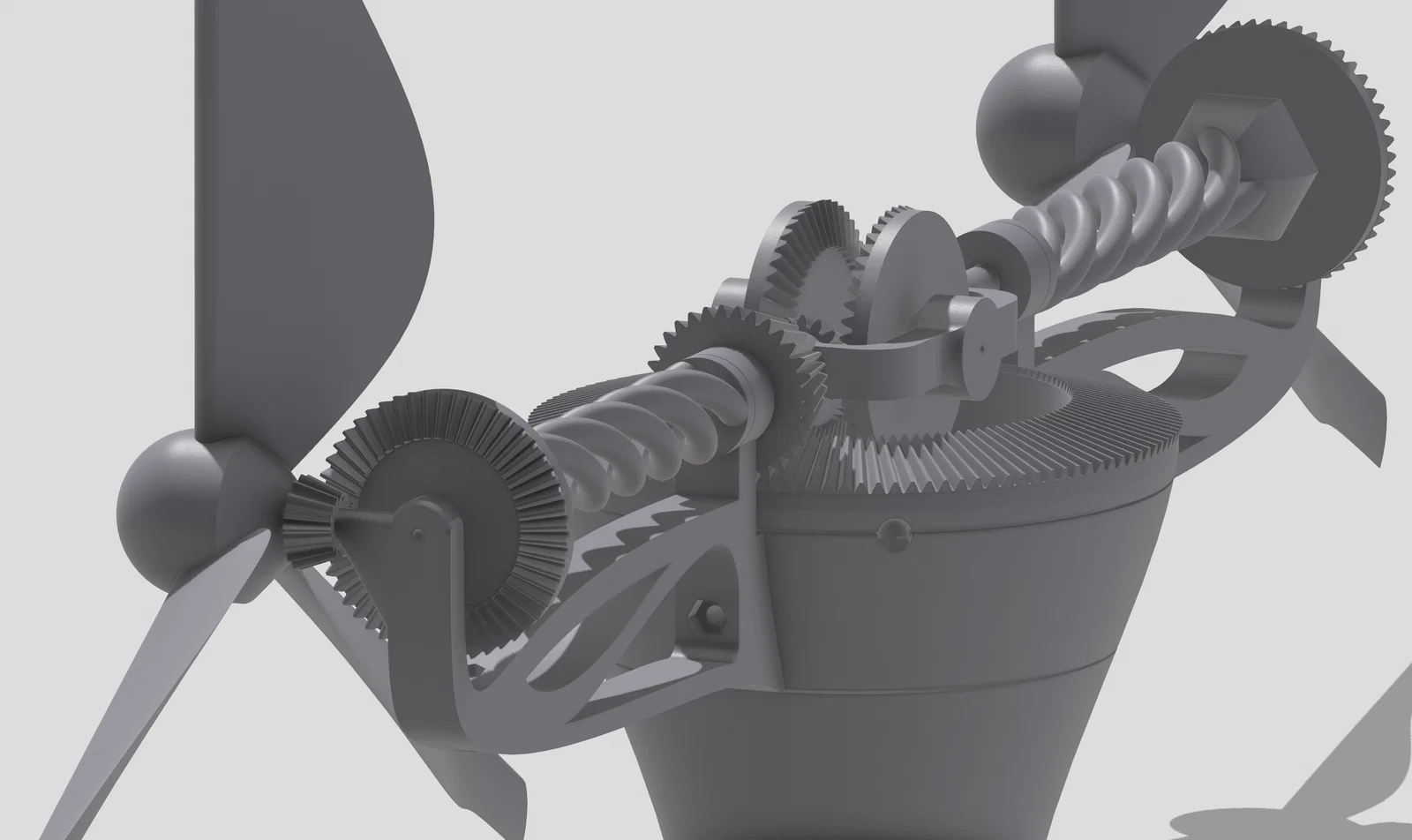

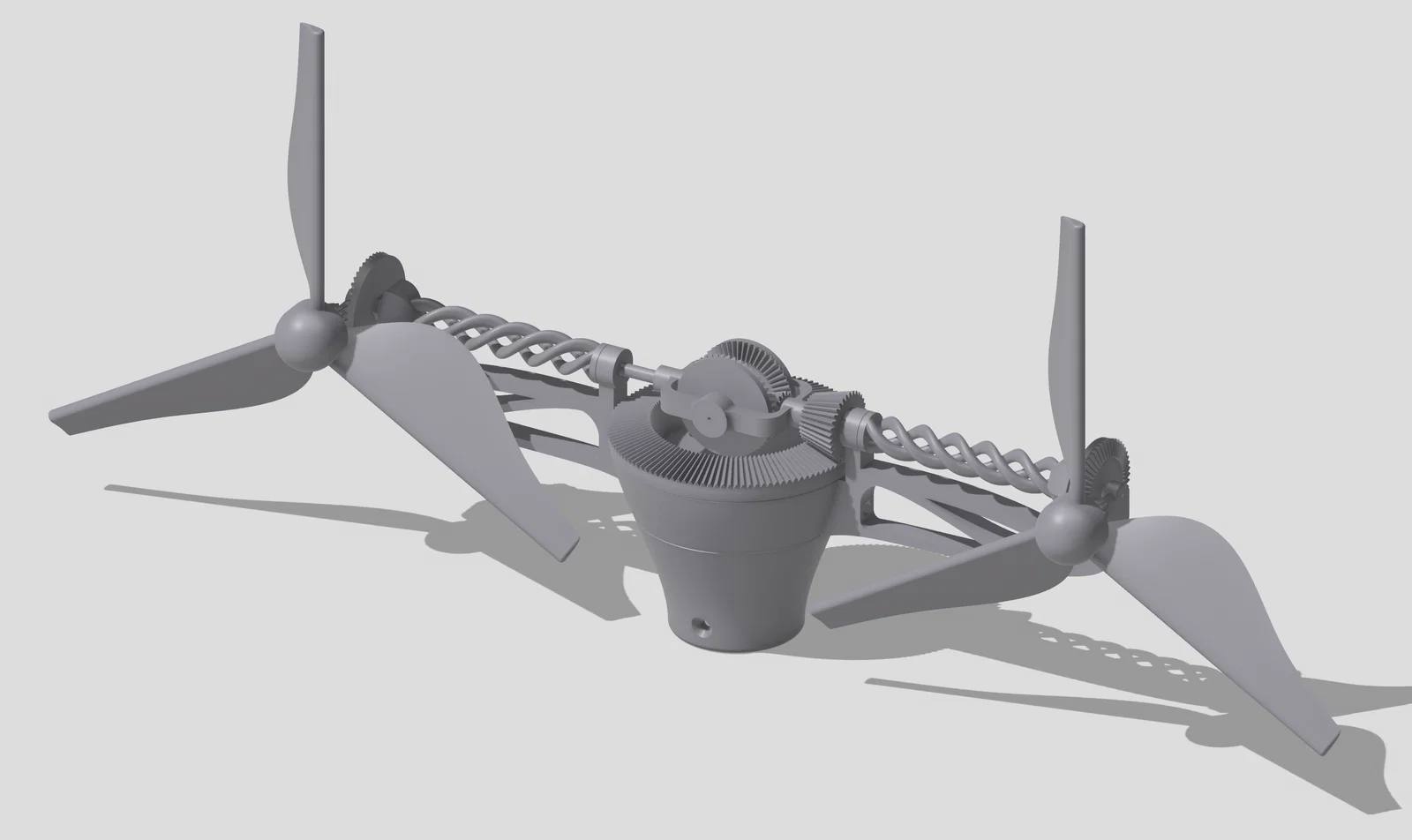

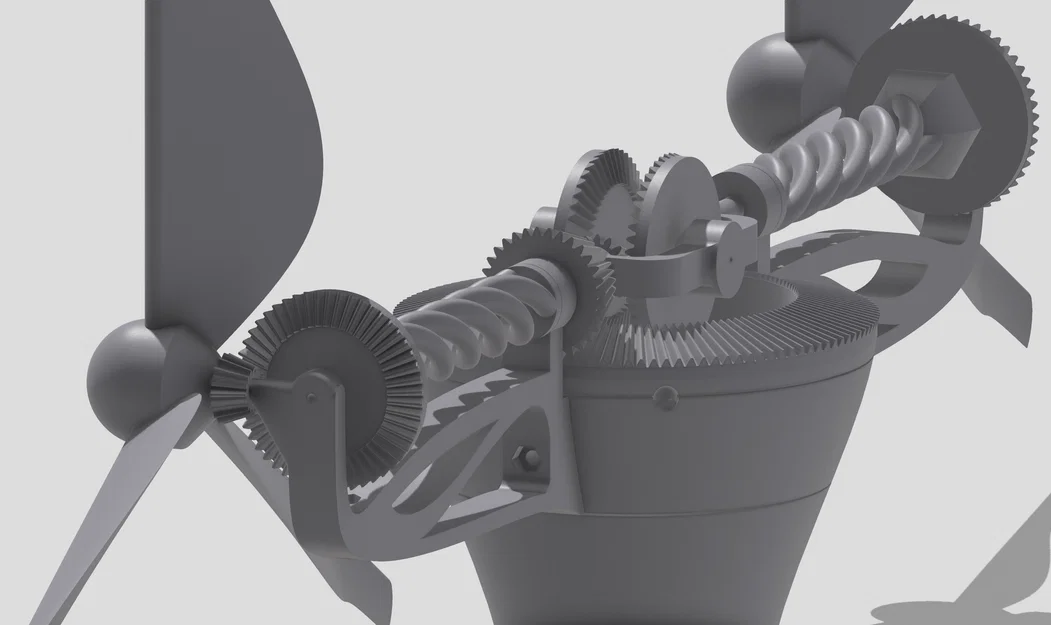

Hai turbine sẽ gộp “đầu ra” chuyển động thông qua một bộ differential, và phần chênh lệch chuyển động sẽ làm cả cụm xoay cho tới khi cả hai turbine quay cùng tốc độ. Toàn bộ cơ cấu sẽ tự động hướng mũi vào chiều gió.

Hai turbine có thể chỉnh để chĩa theo các hướng khác nhau. Nhờ vậy, một turbine có thể hứng gió nhiều hơn turbine còn lại, giúp cơ cấu “cảm nhận” hướng gió.

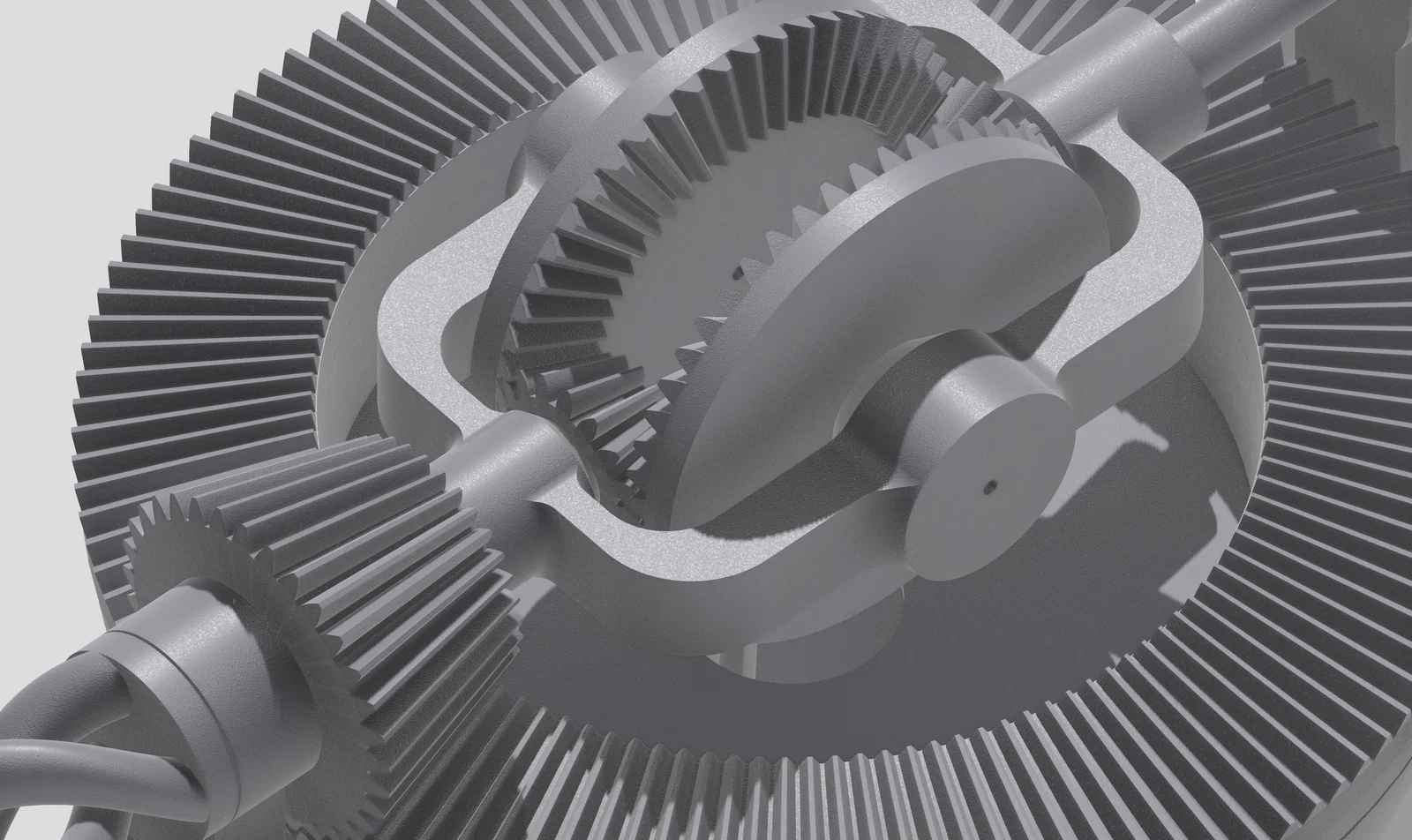

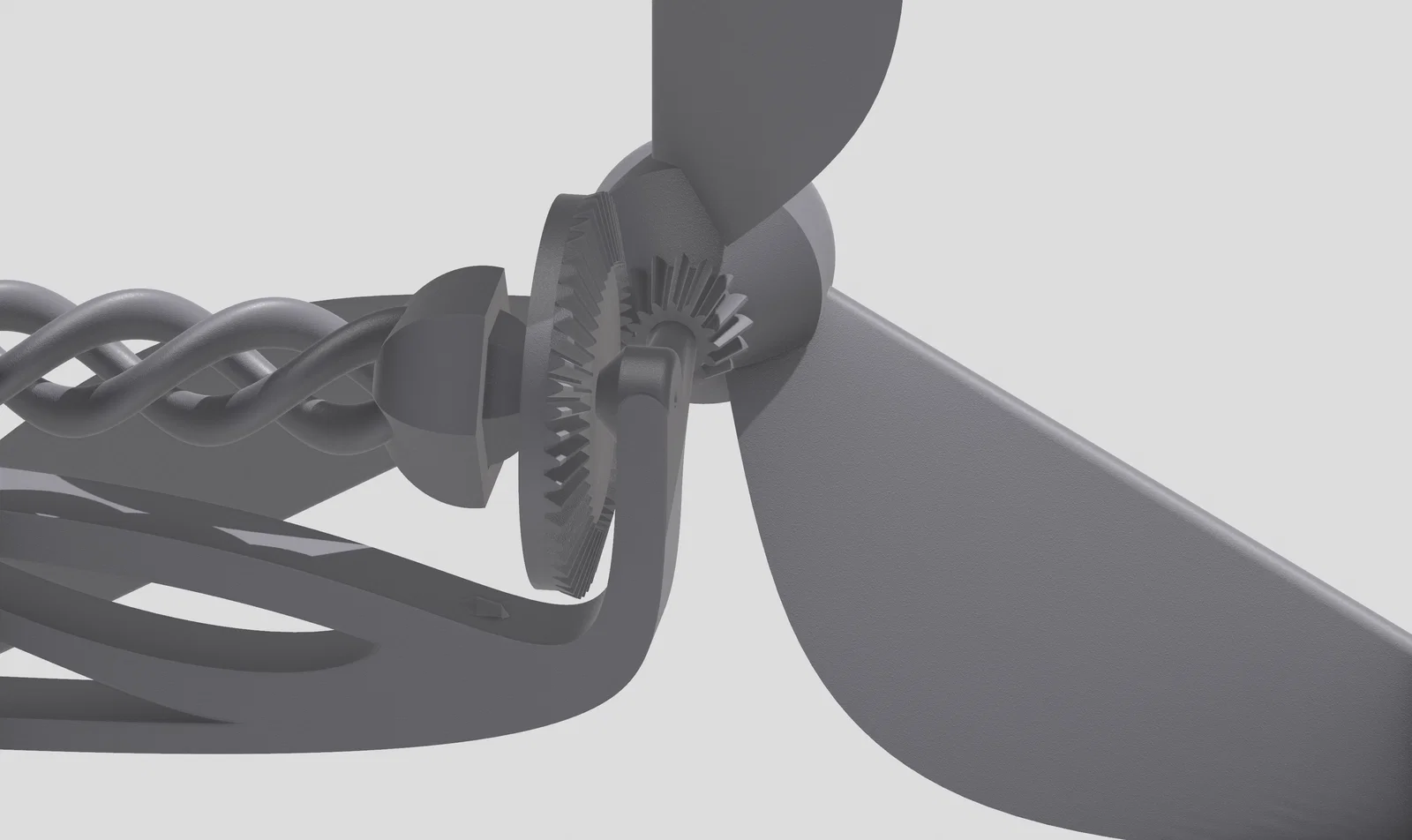

Mẫu này minh hoạ các nguyên lý cơ khí của differential và constant velocity joint.

In 3D

File Differential turbine garden spinner ALL PARTS chứa toàn bộ chi tiết. Các file khác sẽ tách mẫu theo từng cụm lắp chính.

Các chi tiết được sắp theo trạng thái đã lắp ráp và cần tự sắp lại trên bàn in, nên hãy chọn “no” khi Prusaslicer hỏi file có nên được xem là một khối duy nhất với nhiều phần hay không. (Chọn “yes” sẽ tiện để xem cách lắp ráp.) Nên để tường (walls) dày đủ để phòng trường hợp cần khoan rộng lỗ trục cho vừa với đinh hoặc dây thép bạn đang có.

Lắp ráp

Xem hình để biết cách lắp mẫu. Đa số chi tiết dán keo với nhau, nhưng có một vài chỗ có lỗ bắt vít.

Vật liệu bổ sung:

• Keo để dán cố định các chi tiết
• Turbine và bánh răng quay bằng panel pins làm trục – đây là loại đinh dây tròn nhỏ. Bất kỳ sợi dây thẳng khoảng 1.8mm đường kính đều dùng được và có thể cắt theo chiều dài cần thiết.
• Cụm chính quay trên một vòng bi. Trong mẫu có rãnh bi (raceways) in 3D cần được nhét bi BB 6mm hoặc loại tương đương.
• 1 cặp vít và ê-cu M4 để cố định tay (arms) vào thân chính
• 1 cặp vít và ê-cu M3 cho các khớp bản lề (hinges) trong tay

Phần mềm sử dụng

Shapr3D được dùng để dựng model, và https://www.stlgears.com/generators/3dprint được dùng để tạo bevel gears.
