Mô hình 3D chi tiết bảng mạch ESP32 chuẩn 1:1 cho thiết kế vỏ hộp

Mô hình 3D chi tiết bảng mạch ESP32 chuẩn 1:1

Nếu bạn là một người đam mê công nghệ, các dự án DIY (tự làm) hay kỹ thuật điện tử, chắc hẳn bạn đã không còn xa lạ gì với dòng vi điều khiển mạnh mẽ ESP32. Để giúp cộng đồng làm các dự án thiết kế vỏ hộp (case) hoặc thiết lập không gian linh kiện chính xác, mình xin chia sẻ mô hình 3D chi tiết của bảng mạch ESP32 theo đúng kích thước chuẩn 1:1. File này được tạo ra để bạn có thể đo đạc, thiết kế khung bảo vệ hoặc dựng mô hình lắp ráp mà không cần phải cầm trực tiếp bảng mạch thật trên tay.

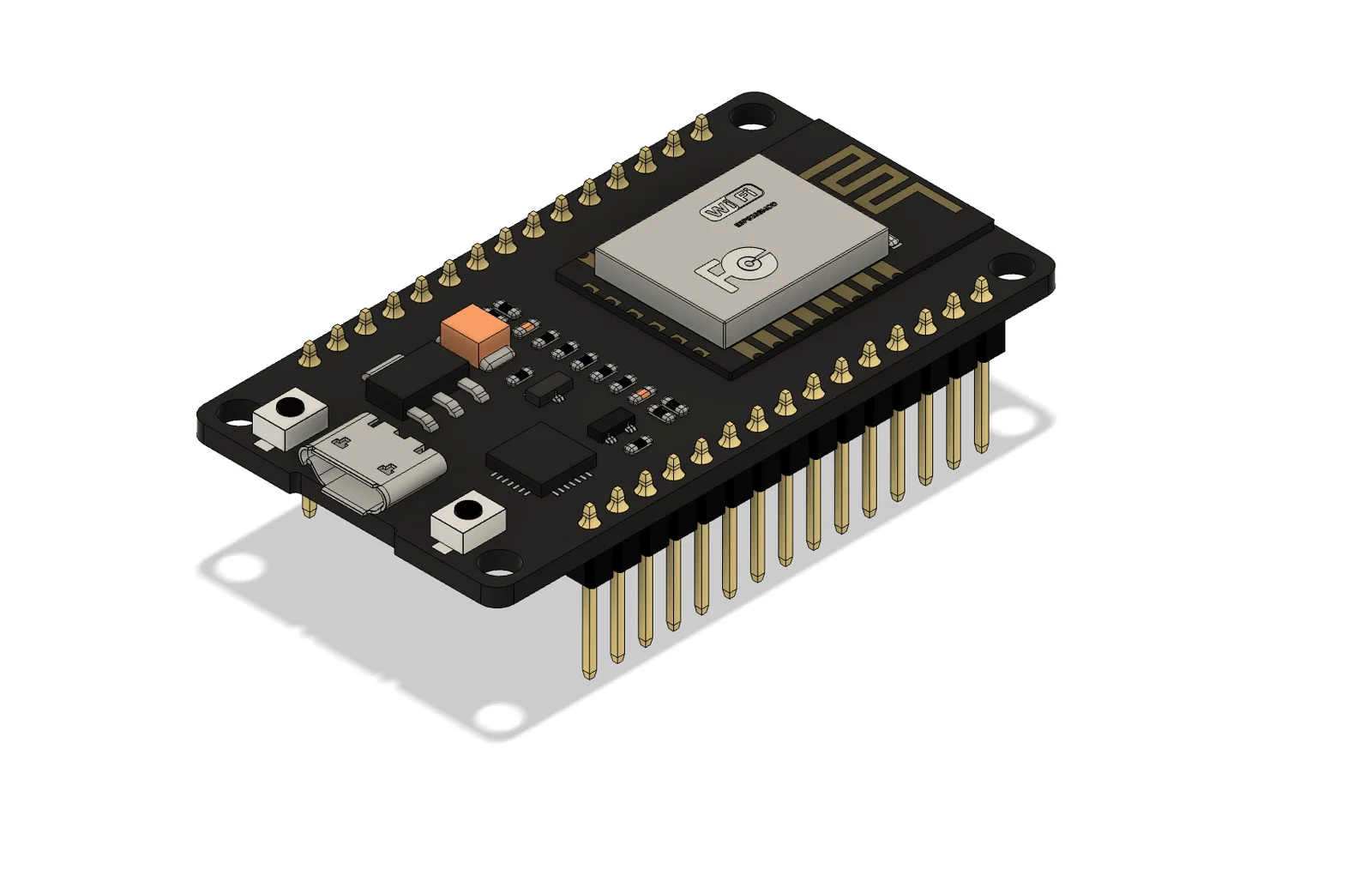

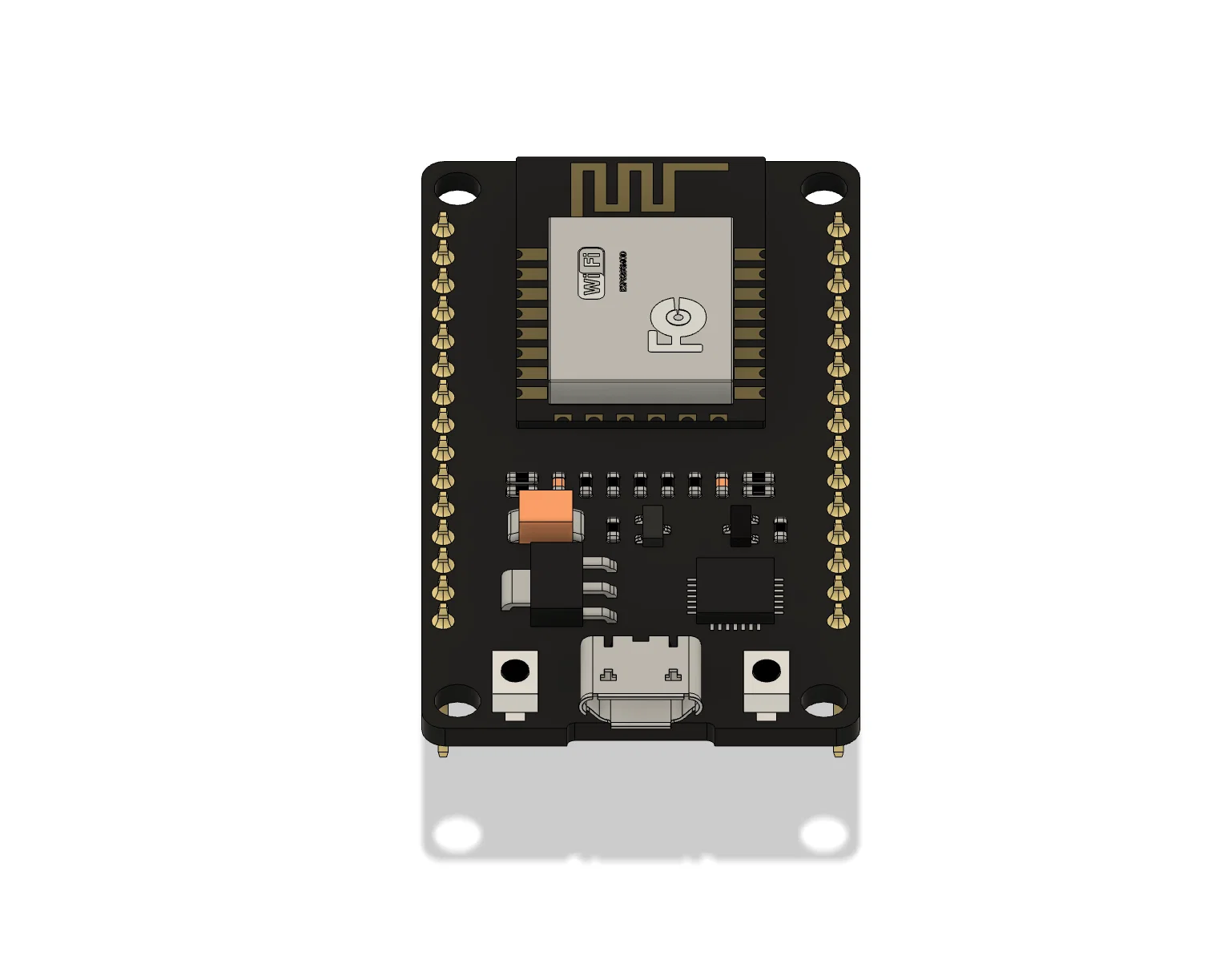

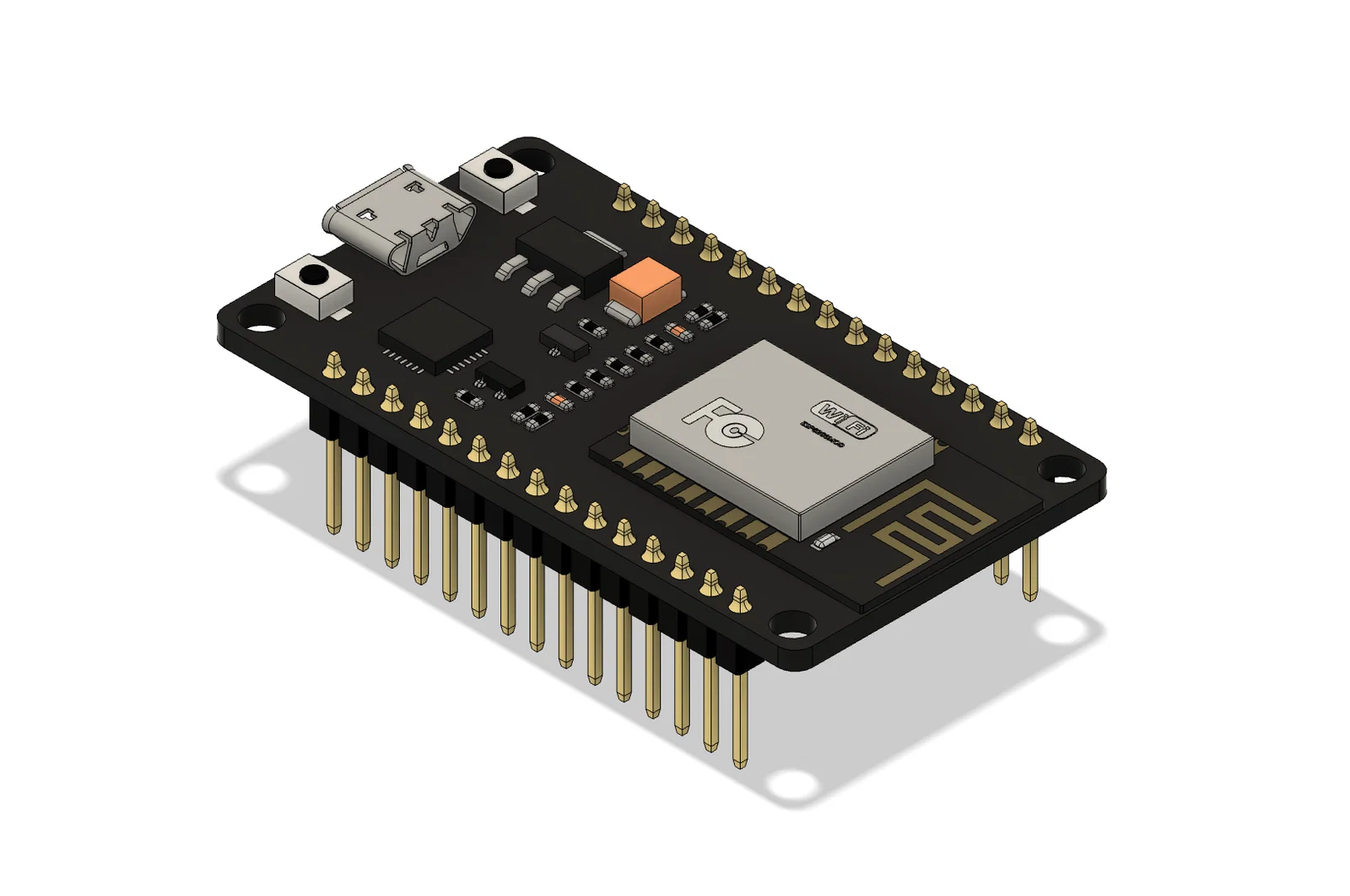

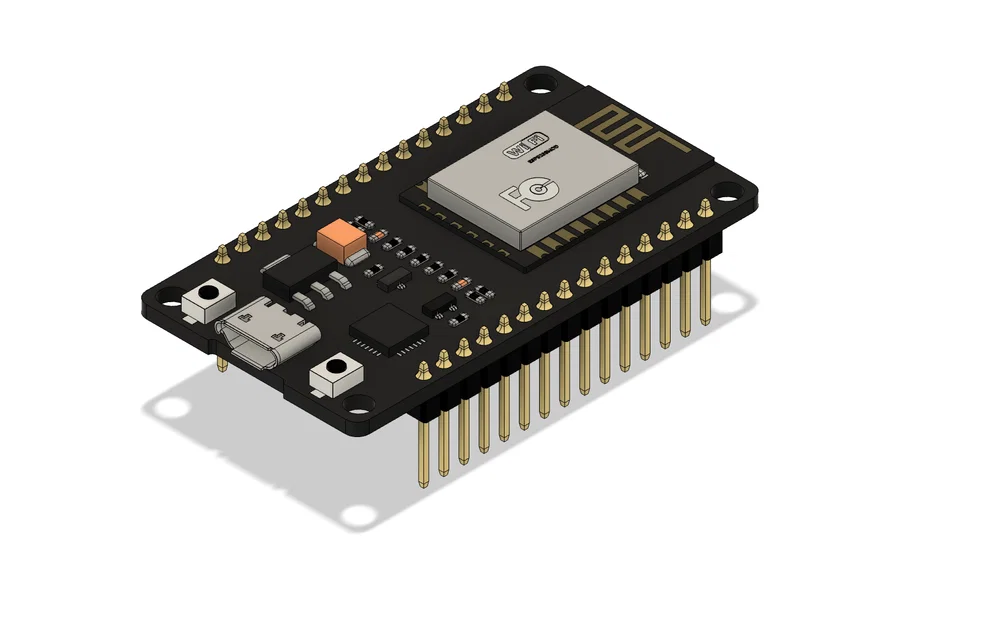

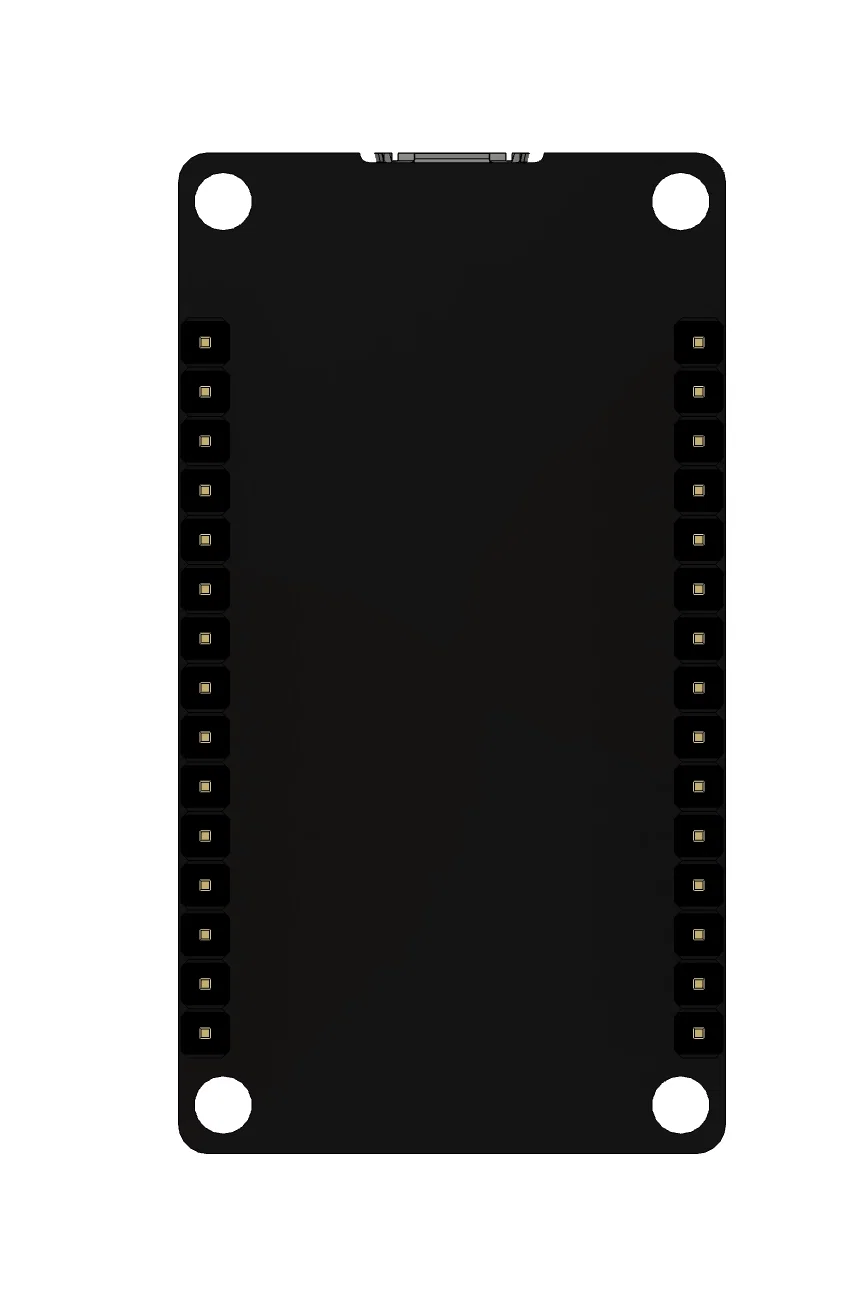

Mô hình này tái hiện chân thực các thành phần chính như chip vi điều khiển, các hàng chân cắm (header pins), cổng micro USB, nút bấm và các linh kiện SMD khác trên bề mặt. Mọi vị trí lỗ bắt vít và kích thước tổng thể đều được thiết kế dựa trên bảng mạch thực tế, đảm bảo độ khớp tối đa khi bạn dùng để lên bản vẽ lắp ráp. Đây là công cụ hỗ trợ đắc lực cho những ai đang thiết kế dự án IoT (Internet of Things) và cần một khung chuẩn để đảm bảo mọi linh kiện đều nằm đúng vị trí bên trong thiết kế của mình.

Các đặc điểm và lưu ý quan trọng:

• Tỷ lệ 1:1 chính xác: Đảm bảo khớp hoàn toàn với bảng mạch ESP32 thực tế, giúp bạn dễ dàng đo đạc khoảng cách.
• Mô phỏng chi tiết: Thể hiện đầy đủ các thành phần như cổng kết nối, chân cắm, chip và linh kiện, rất thích hợp cho việc dựng hình ảnh sản phẩm 3D.
• Ứng dụng thực tế: Dùng để thiết kế vỏ hộp bảo vệ, đế gắn tường, hoặc làm mô hình học tập mà không lo làm hỏng linh kiện điện tử thật.
• Lưu ý khi in 3D: Do mô hình có nhiều chi tiết nhỏ (như chân cắm và các linh kiện SMD), nếu bạn in mô hình này, hãy chọn độ phân giải cao (layer height từ 0.1mm đến 0.12mm) để giữ được độ sắc nét.
• Vật liệu khuyên dùng: Nên sử dụng nhựa PLA hoặc PETG với độ chi tiết cao. Lưu ý rằng các hàng chân cắm dài có thể dễ gãy, nên cân nhắc in tách rời hoặc sử dụng vật liệu có độ bền cao.
• Kiểm tra dung sai: Khi thiết kế vỏ hộp dựa trên file này, bạn nên cộng thêm một khoảng dung sai (tolerance) nhỏ để đảm bảo bảng mạch thật có thể dễ dàng tháo lắp vào trong.

Hy vọng mô hình ESP32 chi tiết này sẽ giúp ích cho các dự án kỹ thuật của bạn, giúp việc tạo hình và lên ý tưởng trở nên chuyên nghiệp và chính xác hơn bao giờ hết.
