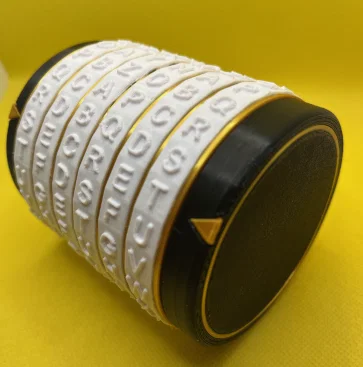

Cryptex – Ống khóa 6 chữ lắp không cần keo/vít

Cryptex này có thể lắp ráp بدون dụng cụ và không cần bất kỳ linh kiện nào khác ngoài các phần đã in. (trừ khi bạn chọn bản nâng cao được mô tả ở bên dưới).

Các vòng chữ có cảm giác “snap” nhẹ khi vào đúng vị trí nhờ cơ chế bánh cóc (ratcheting) hai chiều bên trong.

Các phần bạn cần gồm:

Part

Quantity

Support

Color (example only, for reference with image)

decoration

2

no

gold

indexing arrow

2

no

gold

Top

1

yes(*)

black

inner lid

1

no

white (not visible when closed)

o-ring

1

no

(actually not needed)

locking ring

1

yes

black or white (not visible when closed)

rotor

6

yes

black (but not visible when closed)

spacer

6

no

gold

labels

6

no

white

bottom spacer

1

no

gold

bottom

1

yes(*)

black

In ấn

Mình dùng layer height 0.2 mm với nozzle 0.4 mm và PLA từ nhiều hãng khác nhau.

Lưu ý là tất cả các part đã được xoay sẵn theo hướng tối ưu để in.

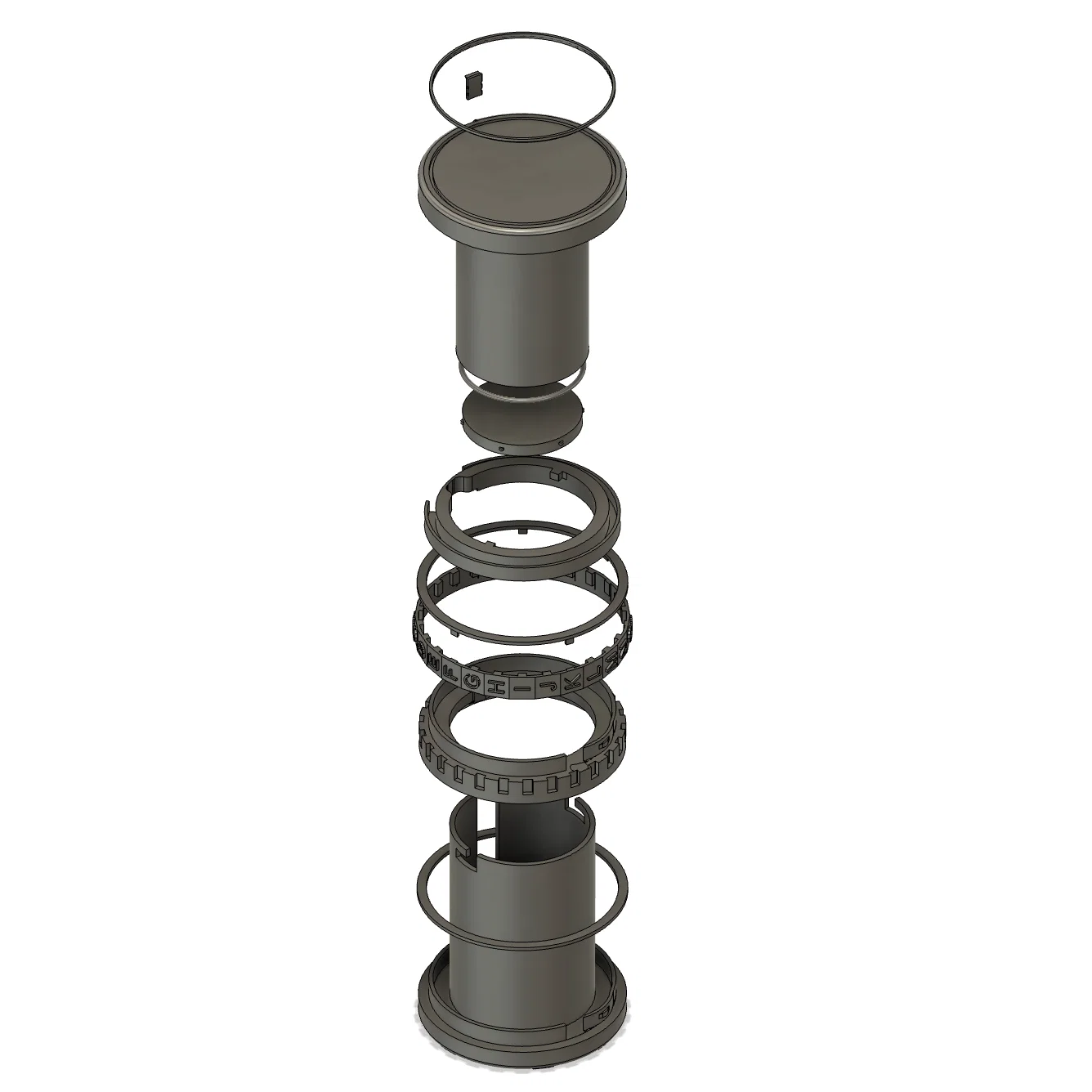

Lắp ráp

Có 2 cách để in và dựng cryptex này: cách dễ và cách hơi “khó” hơn một chút.

Cách dễ:

Chỉ cần in và lắp.

• Trang trí phần top & bottom bằng decoration (vòng) và indexing arrow.

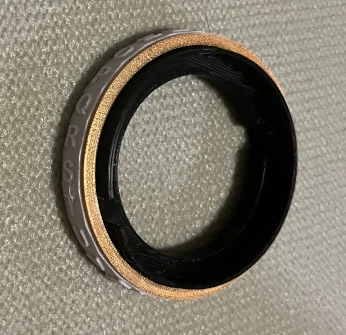

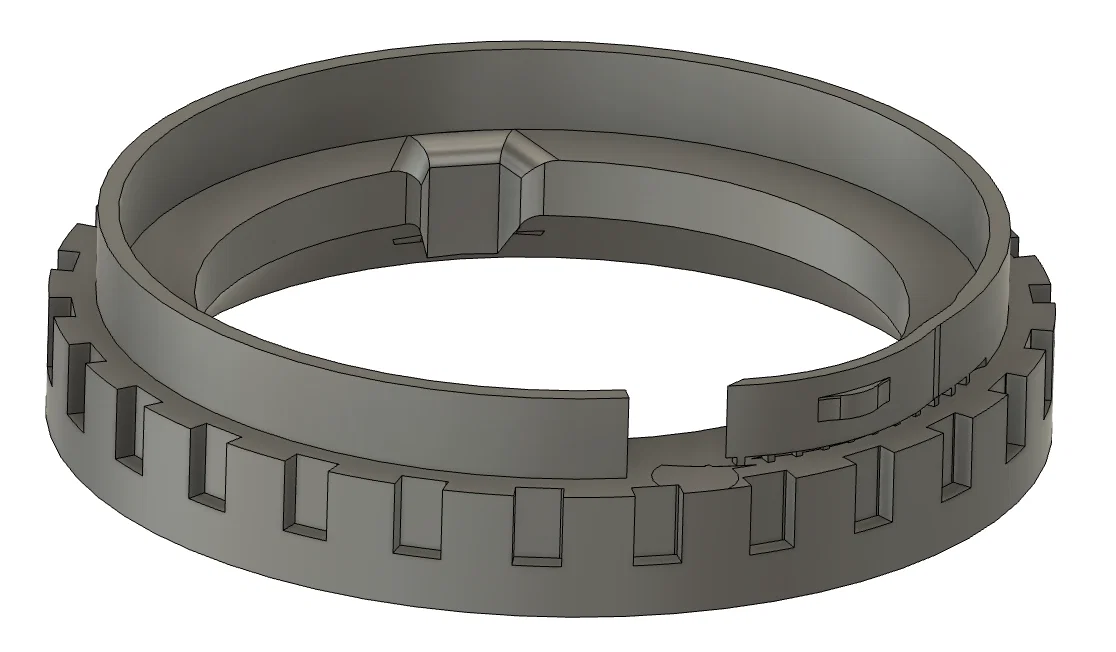

• Lắp cụm rotor bằng cách ghép một rotor, một labelled ring và một spacer.
  (canh cặp “spike” gần nhau nhất trên spacer với O-R)
  (canh chữ tương ứng với rãnh key groove trên rotor)
• Xếp các rotor assemblies lên phần bottom, rồi cố định bằng locking ring.
  (khi xếp có thể cần lắc nhẹ và dùng chút lực)
• Tùy chọn: Đậy kín khoang trên bằng o-ring và inner lid.
  (chắc bạn có thể bỏ o-ring — dù sao nó cũng không kín nước)

Cách hơi khó hơn

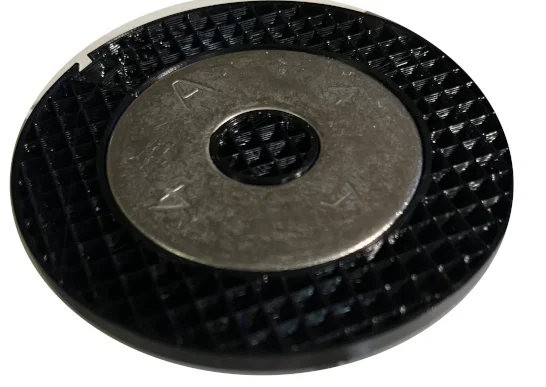

Phần top và bottom thật ra được thiết kế có một khoang rỗng để nhét long đen kim loại nhằm tăng thêm trọng lượng. Làm vậy cryptex sẽ cầm chắc tay và “đầm” hơn.

Đó cũng là lý do các part này cần support — để lấp phần khoang rỗng khi bạn không dùng long đen.

Cách hơi khó hơn gồm:

• tìm 2 long đen dày 3mm:
  • top: 21x36mm (đường kính trong & ngoài)
  • bottom: 17x15mm
• in top & bottom không dùng support
  • NHƯNG, hãy pause khi in tới “lớp cuối” của phần khoang/ô đặt long đen, đặt long đen kim loại vào, rồi tiếp tục in để nhúng (embed) long đen vào trong part.

Chúc in vui vẻ & may mắn!
