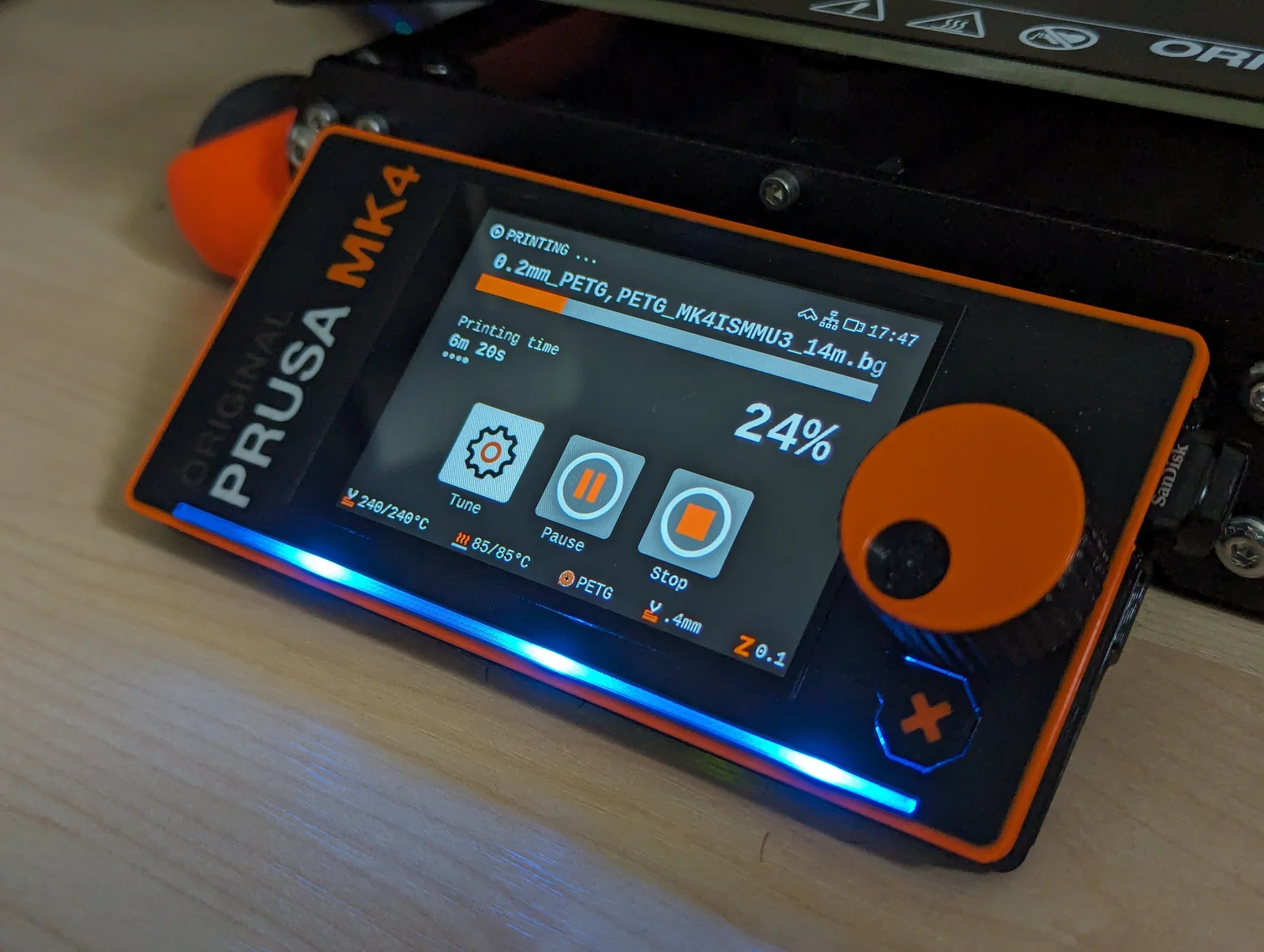

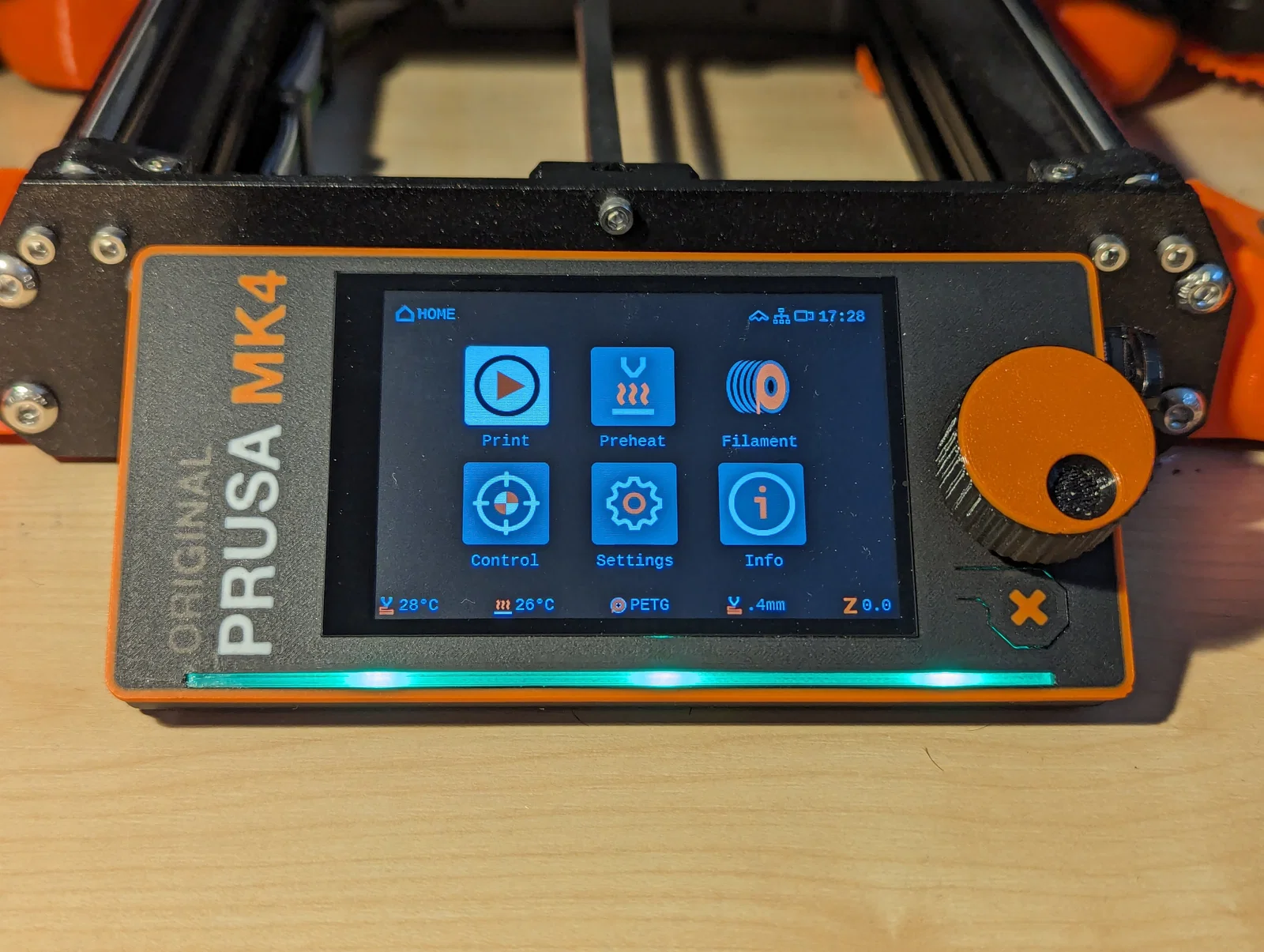

Nắp xLCD phẳng cải tiến cho Prusa MK4(S)/MK3.9(S)/MK3.5(S)/XL

Mình rất thích kiểu dáng của , nên đã in nó (chính xác hơn là ) cho con MK4 của mình. Nhưng mình gặp vài vấn đề: màn hình không lọt vào lỗ nếu không mài dũa, cụm lỗ bắt vít bên phía núm (knob) không khớp, và mình để ý là nó thiếu phần gân/đỡ cho cổng USB giống như trên nắp zin của Prusa. Mình cũng bị vấn đề độ khít với các accent frame và LED diffusor. Mình bắt tay vào sửa mấy điểm đó, và đây là kết quả.

R2 hay R3?

Nắp xLCD zin của Prusa hiện (tại thời điểm viết) có 2 phiên bản với pattern lỗ khác nhau: R2 cho xLCD board version 27 trở xuống và R3 cho xLCD board version 28 trở lên. Ít nhất thì Prusa nói vậy. Chỉ có MK4(S) có vẻ như từng dùng bản R2 (ít nhất là trong sản xuất). Mình có tiếp cận được một xLCD board ghi version 29 và một cái ghi version 27, và cả hai chắc chắn dùng cùng một pattern lỗ (bản R3), nên mình cũng không biết nên hiểu thế nào về thông tin phiên bản từ Prusa… Vì vậy, mình có kèm một file bạn có thể in khoảng 25 phút để xác định phiên bản nào là đúng cho MK4(S) của bạn.

Lắp đặt

có hướng dẫn lắp rất ổn, kèm hình minh hoạ dễ hiểu.

Changelog

• v1.2-ft5 - 2024-05-28: (so với model gốc)
  • Sửa kích thước/đo đạc:
    • Sửa vị trí lỗ bên phía núm để khớp với nắp xLCD R2 và R3 zin.
    • Giảm chiều cao khoảng 0.3 mm (khớp khoảng cách trên nắp xLCD zin) để tránh phần support bị kéo lệch khi siết ốc bắt.
    • Nới rộng lỗ màn hình tổng cộng khoảng 0.25 mm. Cả hai màn hình mình có đều không lọt trước khi sửa.
    • Nới rộng LED diffusor để lấp kín toàn bộ rãnh của nó.
    • Chỉnh accent frame để ôm sát hơn vào phần còn lại của nắp (bản gốc với mình thì chỉ “đặt lên” là nằm đó).
    • Sửa bề dày nút reset trong bản remix của Habony Norbert, giờ khớp với bản gốc của vojtz.
  • Sao chép phần gân/đỡ cổng USB từ nắp xLCD zin của Prusa.
  • Chuẩn bị cho in màu MMU:
    • Thay chữ “Reset” trên nút reset bằng chữ X. Nhãn “Reset” hơi quá nhỏ để in với nozzle 0.4 mm.
    • Thêm một accent frame mỏng hơn (2 mm), dự định để in “in place” (có thể tháo ra dễ trước khi slicing nếu bạn không muốn)
• v1.2-ft6 - 2024-05-30:

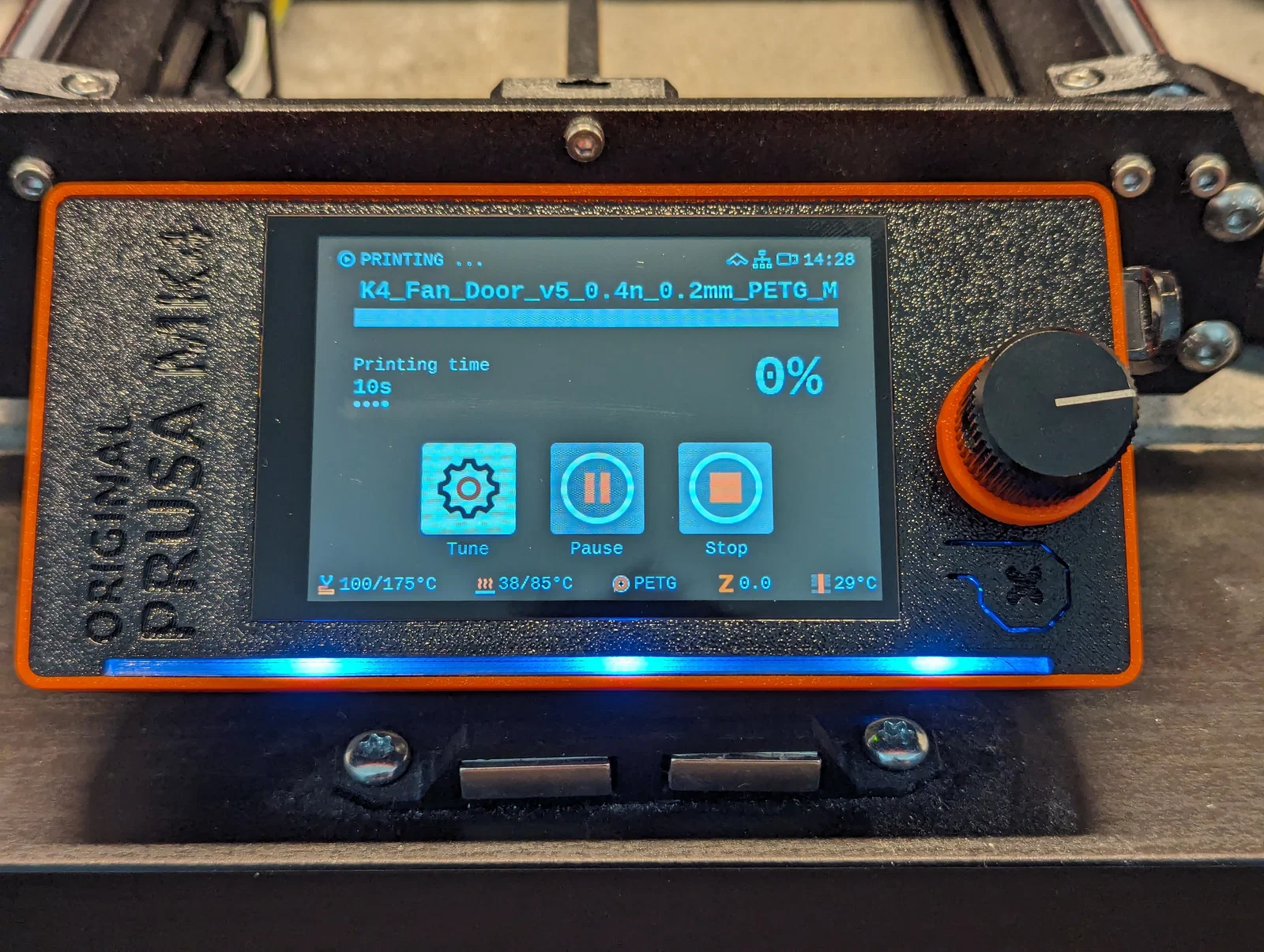

  • Đổi font chữ nổi “Original Prusa MK4” sang loại ít nhất là rất giống font Prusa dùng cho UV print và decal vinyl (bản một màu trong hình vẫn là v1.2-ft5).
• 2024-06-03:
  • Thêm bản MK3.9, MK3.5, XL và bản trống (không nhãn). Theo những gì mình thấy thì các dòng không phải MK4 chỉ từng dùng bản R3, nên mình chỉ generate theo kiểu đó (nếu mình sai thì báo mình, mình sẽ sửa). Bản MK3.9 và MK3.5 dùng chữ nhỏ hơn chút để vừa hết ký tự, còn bản XL (đúng như tên) dùng chữ lớn hơn chút.
  • Các file MK4 chỉ đổi cách đặt tên, model giữ nguyên như v1.2-ft6.
• 2024-08-12:
  • Thêm bản cho MK4S, MK3.9S và MK3.5S vừa được công bố. Tất cả đều dùng chữ nhỏ hơn chút so với bản không-S để vừa hết ký tự.
