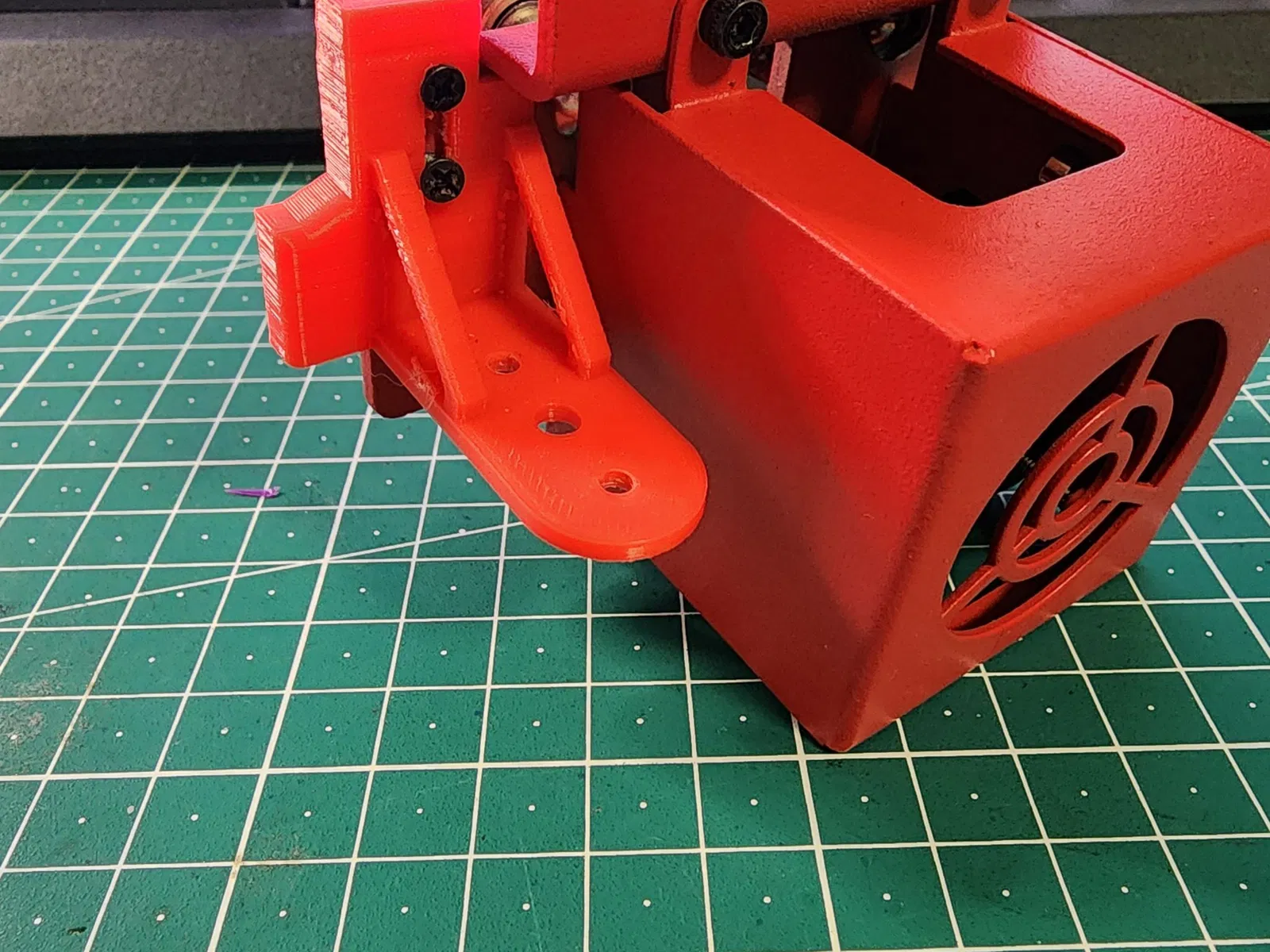

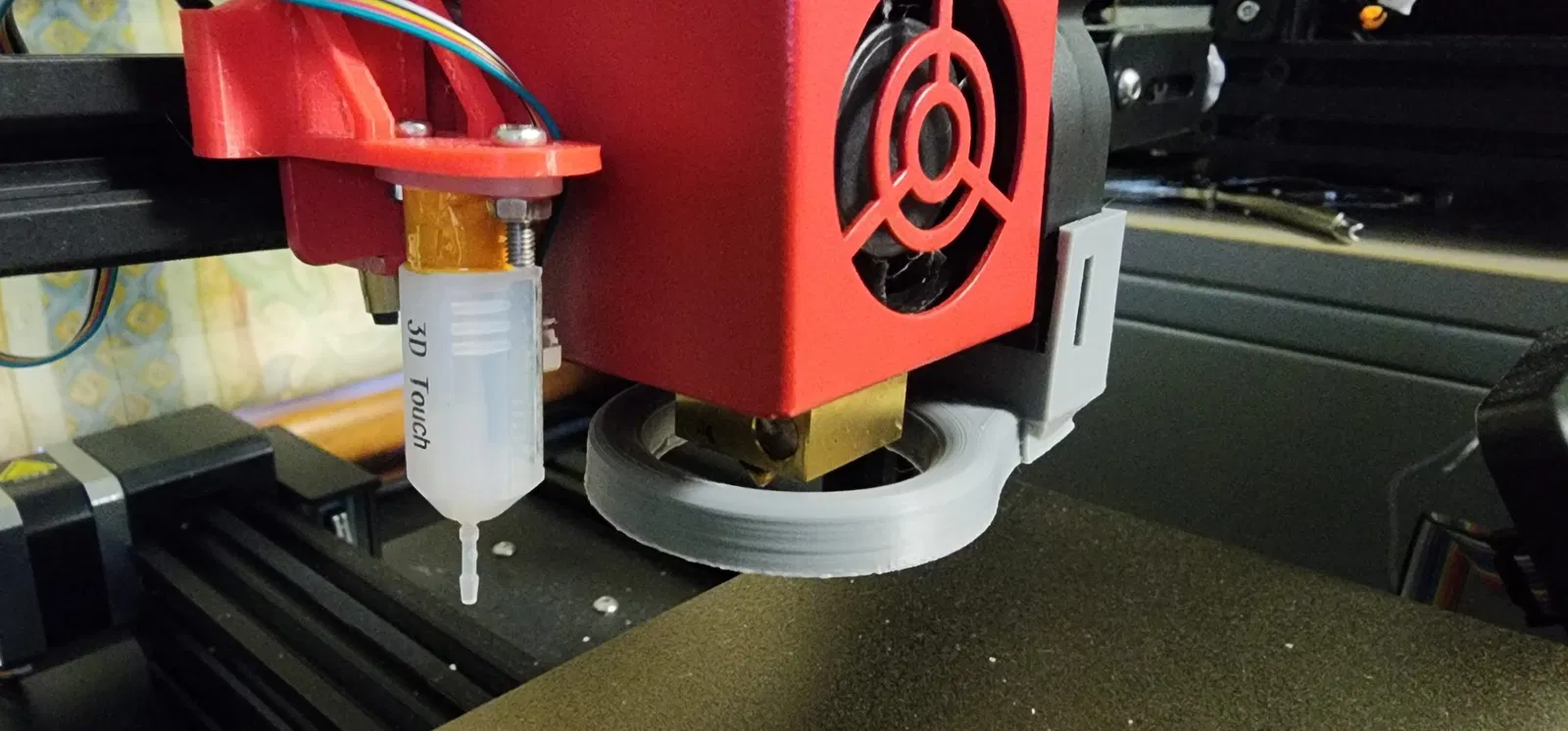

Giá đỡ BL Touch cho máy in 3D Creativity Direct Drive

Câu chuyện về cách tôi có được một hot-end direct drive creativity (không phải creality) được tìm thấy với thiết kế liên quan khác của tôi ở đây:

Nói ngắn gọn, tôi chạy firmware của Alex trên các máy Aquila của mình với khả năng tương thích BL touch. Với gantry mới, một vấn đề đã xảy ra khi nó không kích hoạt được công tắc cuối trục x vì không có gì nhô ra từ gantry để kích hoạt nó trong vỏ của Aquila. Vâng, tôi có thể đã chỉ cần tháo bỏ vỏ, nhưng tôi cũng muốn có một BLtouch nên đã kết hợp cả hai. Tôi cung cấp hai mô hình: mô hình gốc và một mô hình khác với một độ lệch bổ sung 2mm từ gantry. Tôi không thể nói với bạn tại sao tôi lại làm điều đó, nhưng chắc chắn có lý do! In 100% độ đầy trong bất kỳ vật liệu nào, PLA tốt, không cần hỗ trợ và định hướng như bạn sẽ lắp đặt nó. Về phần cứng, bạn sẽ cần 2 vít nhỏ để gắn vào gantry, tôi nghĩ là M2. 5. Tôi không thể nói với bạn bây giờ các độ lệch của cảm biến là gì vì tôi đã bỏ qua đơn vị, nhưng ghi chú cũ tôi có nói x = -40 và y = -6, nhưng có thể đó chỉ là ước lượng trong khi tôi đang thiết kế. Tệp Fusion 360 được bao gồm để bạn có thể remix theo sở thích. Ferz out
