Chim ưng đẹp với đôi cánh sáng

Tóm tắt

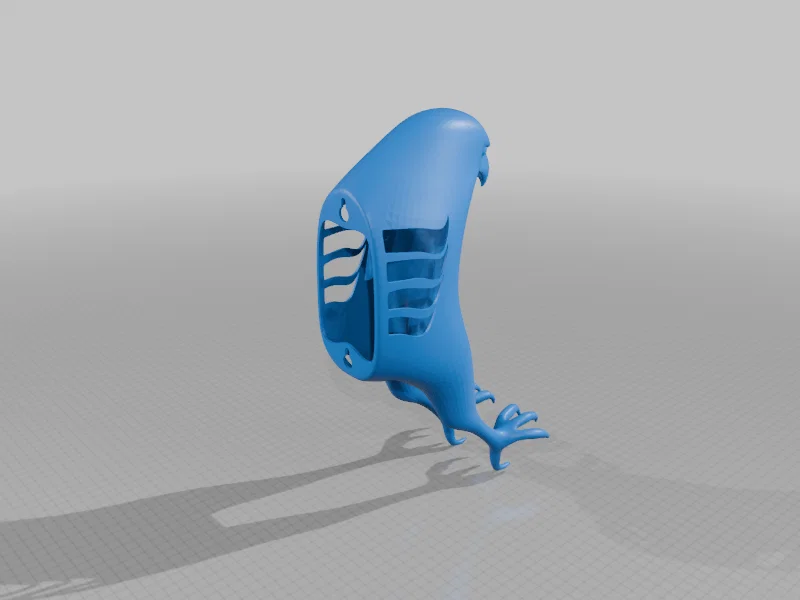

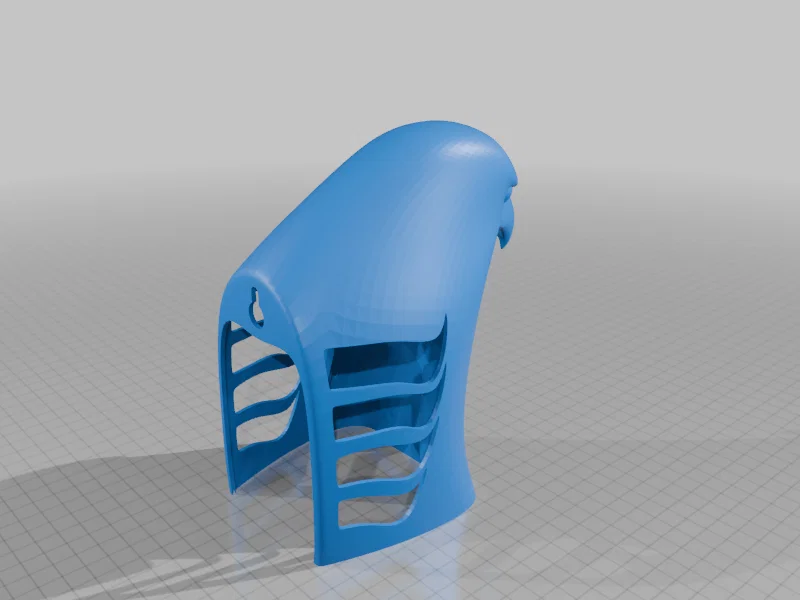

Một người bạn gửi cho tôi hình của một chiếc đèn đại bàng low-poly. Sau khi biết mẫu đó mắc quá, tôi quyết định tự thiết kế đèn chim ưng của riêng mình, mà còn “xịn” hơn nữa với cocaine và gái. Ừ, và thế là tôi ở đây. Tự hào về chiếc đèn chim ưng do chính tôi làm ra.

https://youtu.be/mG2bOl0ojMg

Cài đặt in

• Thương hiệu máy in :

Anycubic

• Máy in :

Photon Mono M5s

• Raft :

Có

• Support :

Có

• Độ phân giải :

0,5 mm

• Infill :

KHÔNG

• Thương hiệu vật liệu :

Anycubic

• Màu vật liệu :

Trắng

• Vật liệu :

Nhựa resin gốc thực vật

Sau khi in

Điện tử

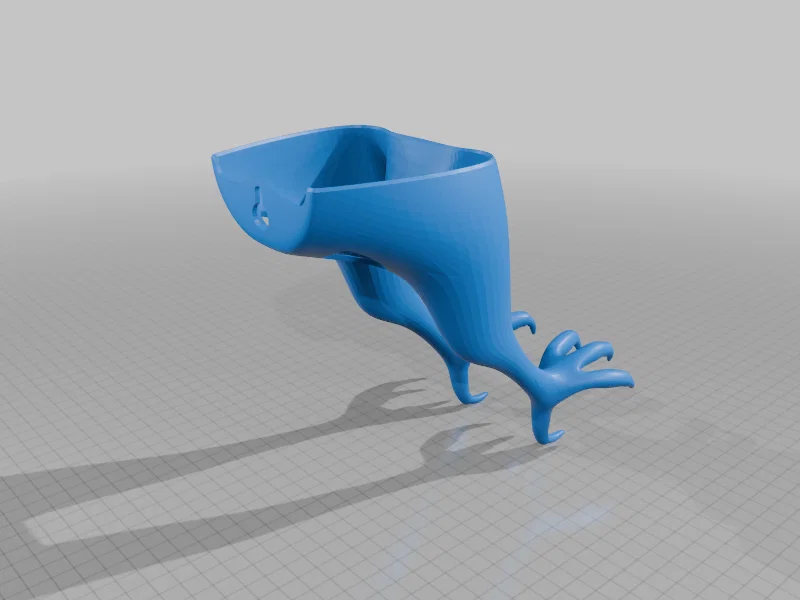

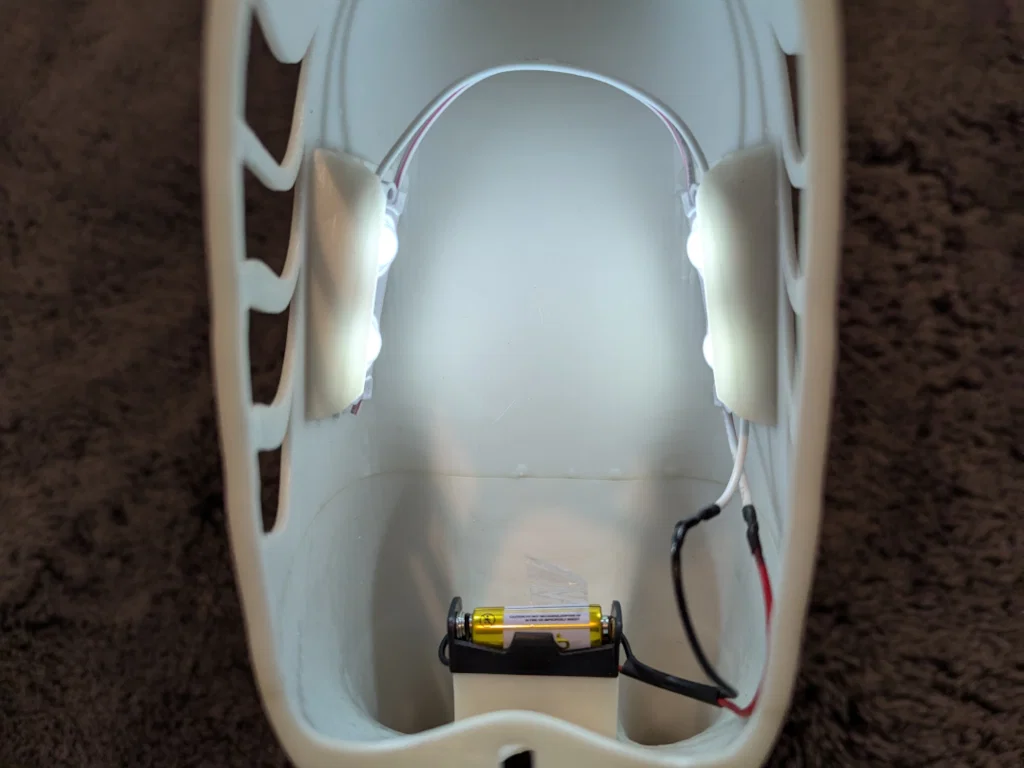

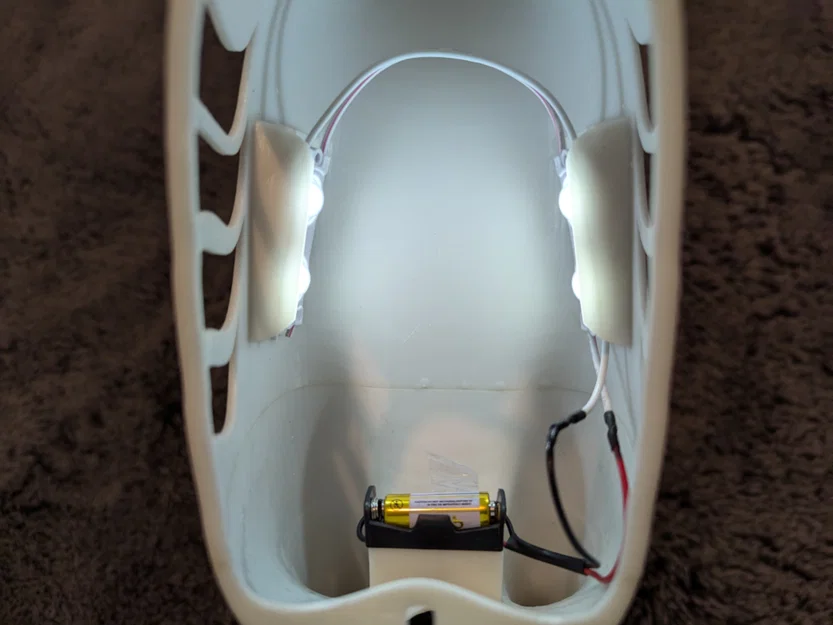

Để hoàn thiện cái đèn, bạn cần hai module LED, một khay/đế giữ pin và một viên pin. Phần LED tôi có đánh dấu sẵn vị trí để đặt các LED của module LED. Ngoài ra còn có một lỗ bắt vít cho khay pin.

Vì đèn hoạt động không có công tắc, tôi quấn một chút băng keo quanh viên pin và tạo thành một cái ngàm khóa. Nhờ vậy có thể tháo pin ra rất dễ để tắt đèn. Bạn cũng có thể cắm pin vào khay pin ở mức “nửa chừng”, và khay vẫn giữ pin ngay cả khi đèn đang tắt.

1. 2 x LED Modul SMD2835 DC12V
2. 1 x Khay pin 23 A 12 V
3. 1 x Pin 23A 12V

Tôi đã thiết kế cái này như thế nào

Blender và Raytracing

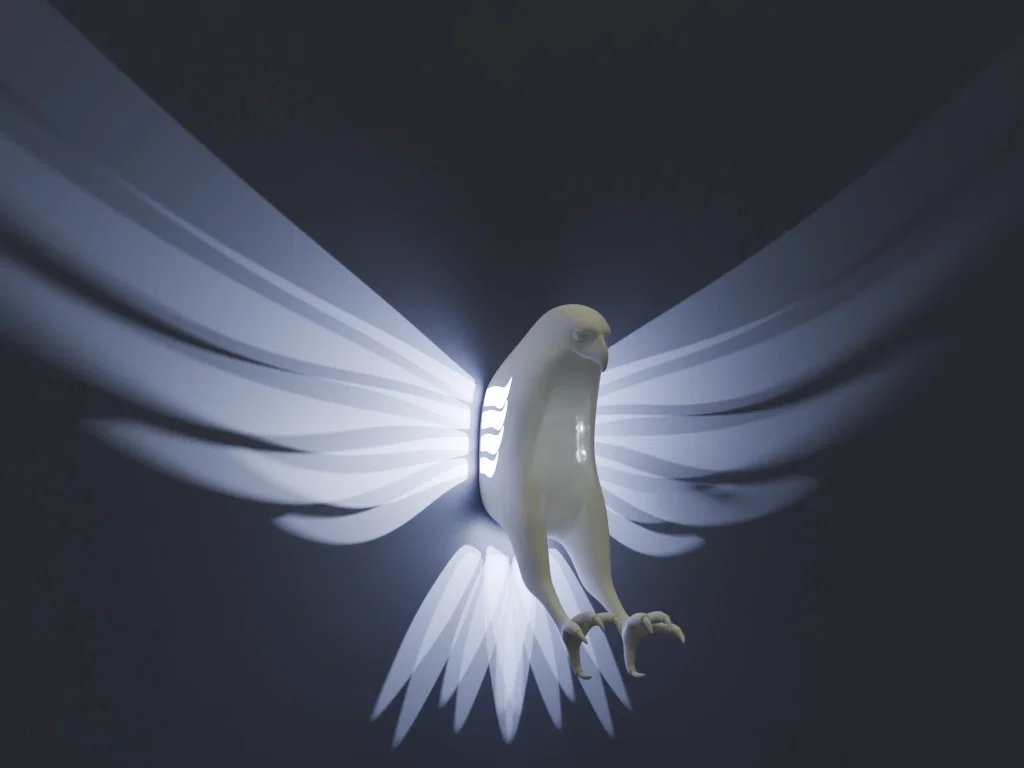

Tôi thiết kế mẫu bằng Blender và mô phỏng bằng Raytracing để test thiết kế của mình.
