Adapter microscope 4x macro cho Sony/Canon/Nikon/Fuji/Leica/M4/3/M42

Adapter này cho phép bạn gắn bất kỳ microscope objective chuẩn RMS loại finite (tức là objective có ghi “160mm” thay vì “infinity”) lên máy ảnh Sony A, Sony E / FE, Canon EF / EF-S, Canon RF, Canon M, Nikon F, Nikon Z, Fujifilm X, Pentax M42 hoặc Micro Four-Thirds.

Thiết kế mỏng gọn giúp bạn tiến sát chủ thể hơn mà bộ rig không bị vướng vào lá, khỏi đẩy chủ thể lệch đi.

Chưa có máy in 3D? Hiện mình có bán microscope adapter in 3D trên website, ghé xem thử nha!

Con microscope objective 4x Plan Achromatic giá khoảng $20 mà mình dùng để chụp cho chất lượng hình rất ngon khi gắn với adapter này:

https://www.aliexpress.com/item/32360730919.html

Phần vỏ ngoài của objective này có thể vặn tháo ra, giúp nó gọn và ngắn hơn, tăng working distance và dễ set đèn hơn. (Mình chỉ dùng cái vỏ như nắp lens để cất giữ và mang đi)

Ở Mỹ, Amscope có bán một objective nhìn bề ngoài y hệt (nhưng mình chưa test):

https://amscope.com/products/pa4xk-v300

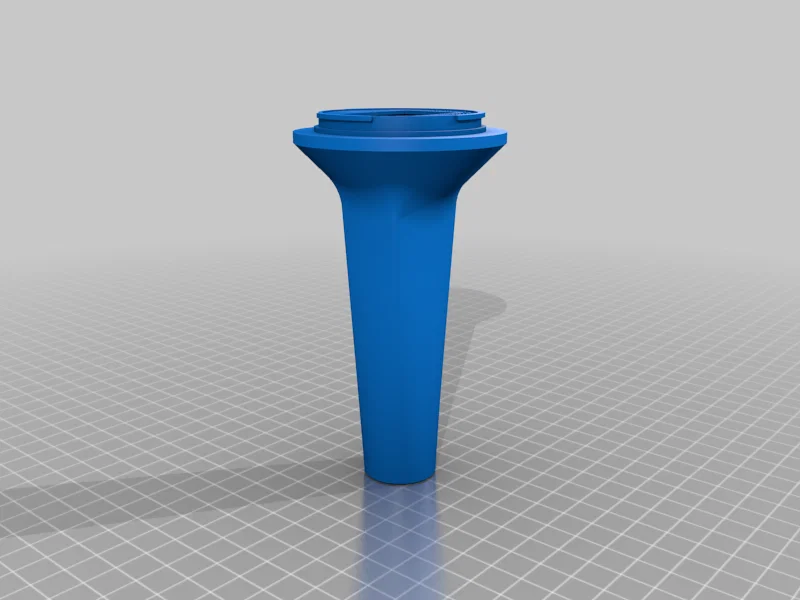

Mình có kèm 2 thiết kế adapter:

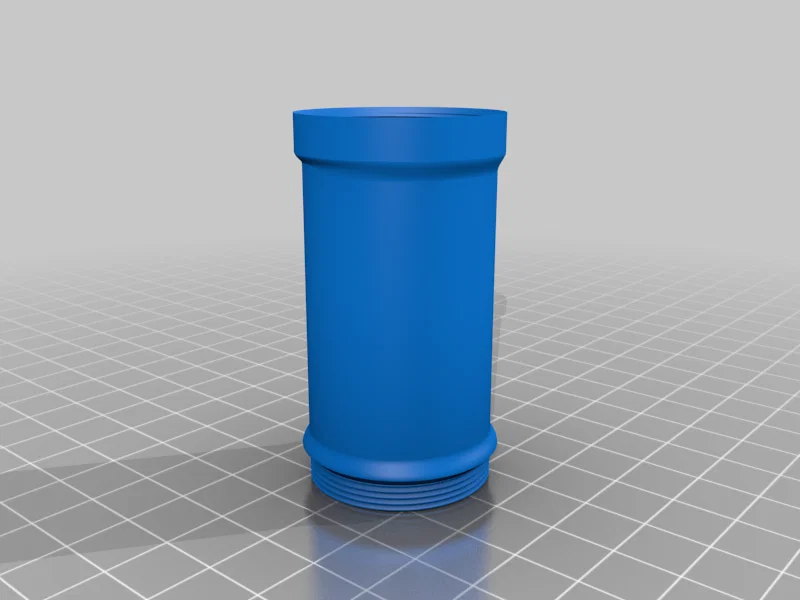

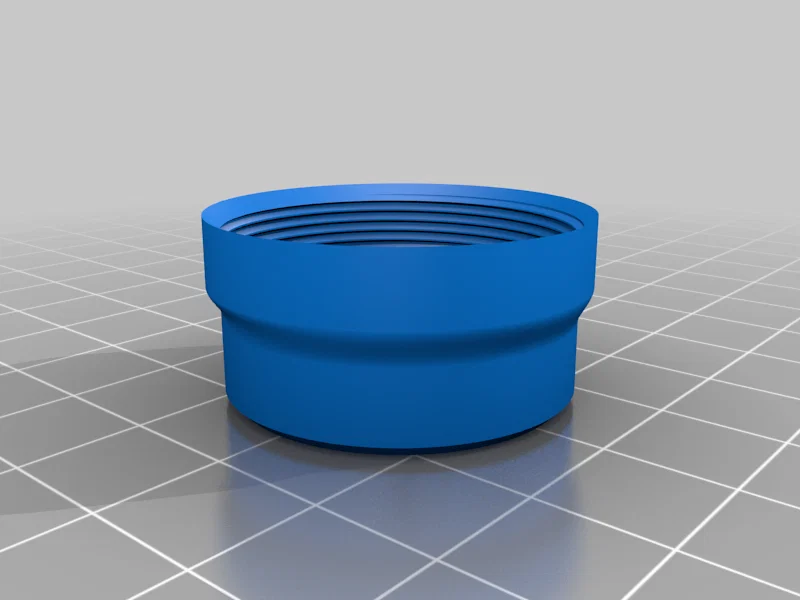

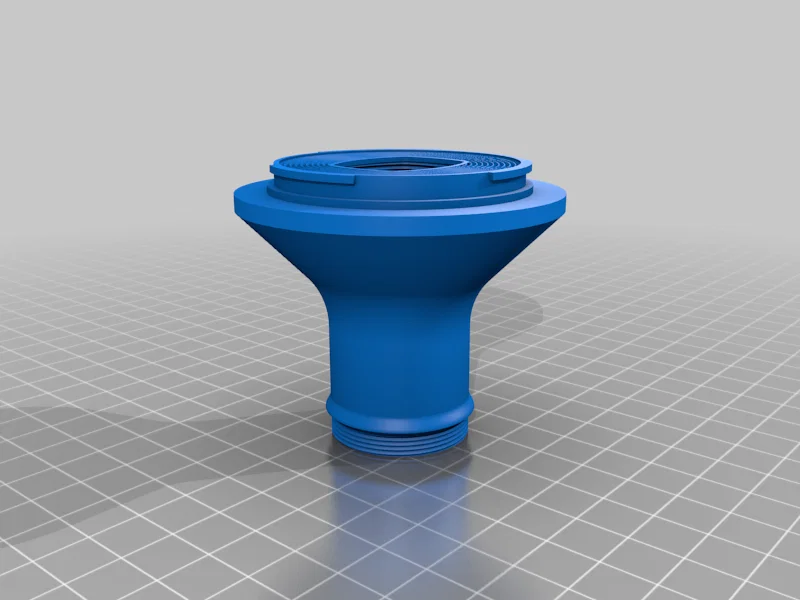

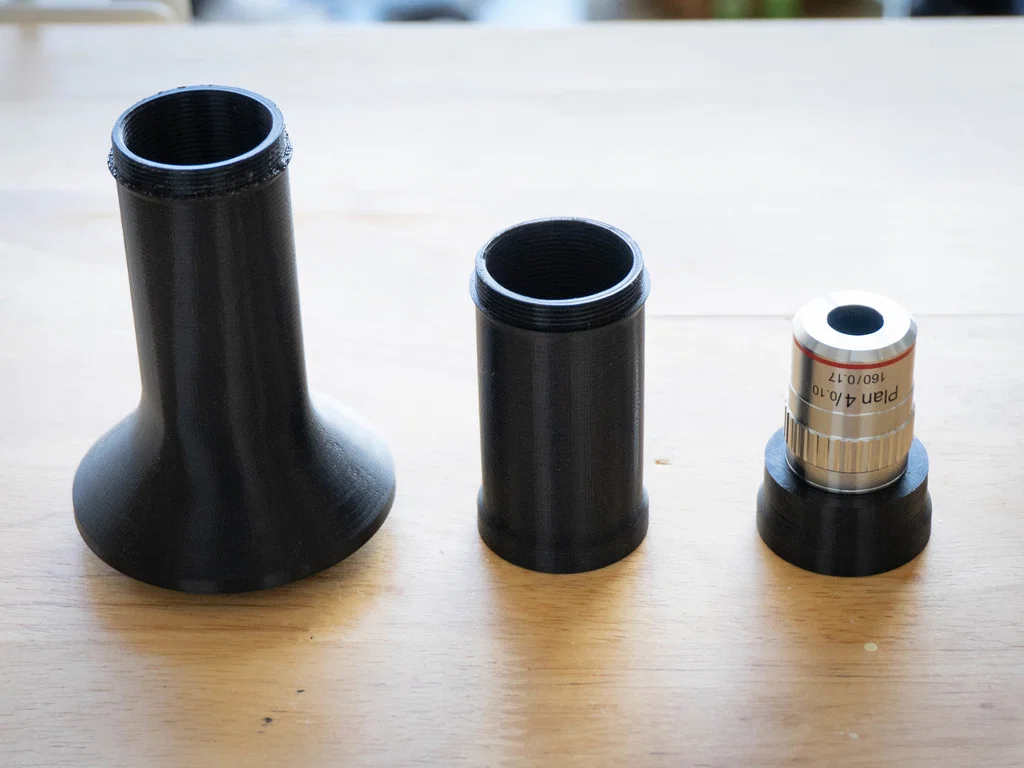

Bản crop dành cho các máy crop của Sony A, Sony E, Canon EF-S, Canon RF, Canon M, Fujifilm X, Leica L, Micro Four-Thirds, Pentax M42, Nikon F hoặc Nikon Z (hoặc máy full-frame chuyển sang crop mode). Bản này có một đoạn ống ở giữa có thể tháo ra để rút ngắn tube.

Với các objective cho image circle đủ lớn, tháo đoạn ống giữa sẽ giúp giảm độ phóng đại và lấy nét ở khoảng cách xa hơn (với objective 4x mình test, độ phóng đại giảm từ 4x xuống 2.75x, và working distance tăng từ khoảng 28 lên 31mm).

Bản full-frame cho Sony A, Sony FE, Canon EF, Canon RF, Leica L, Nikon F, Nikon Z hoặc Pentax M42 sẽ không có đoạn ống tháo rời.

Muốn độ phóng đại thấp hơn chút? Mình có thêm một phiên bản tube giúp kéo độ phóng đại xuống còn 2x ngay cả trên máy full-frame,

Nếu bạn mê macro photography thì xem thêm các thiết kế khác của mình nữa nha! Mình có thiết kế khá nhiều món gear nhiếp ảnh in 3D được.

Printing instructions

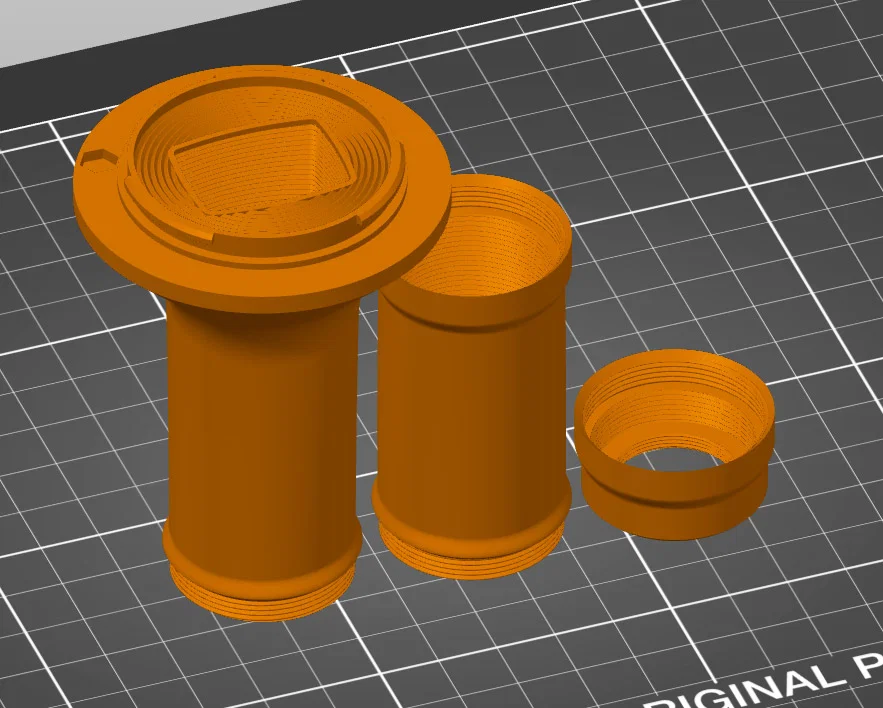

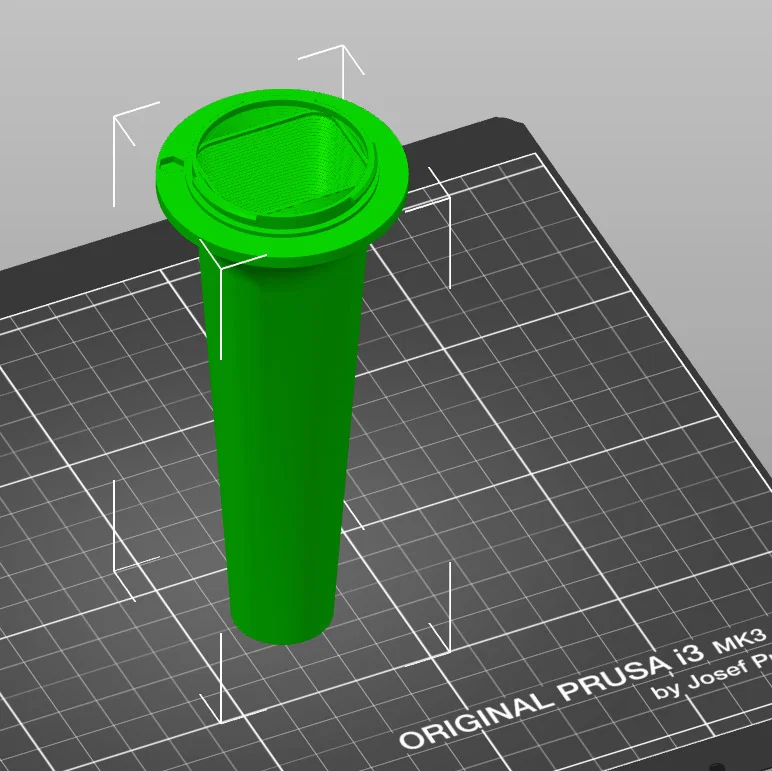

Nhớ in đúng hướng như hình bên trên (đặc biệt phần đế nhìn hơi “ngược đời” là phải in kiểu “mặt rộng hướng lên”, nhưng nói chung orientation của tất cả các chi tiết đều rất quan trọng).

• Vật liệu: PETG hoặc ABS màu đen
• Layer height: 0.1mm
• Supports: Không
• Infill: 15% rectilinear
• Perimeters: 3
• Elephant Foot Compensation: Tắt

Trong PrusaSlicer, bạn có thể tắt “ensure vertical shell thickness”.

Không dùng perimeter generator “Arachne” mới của PrusaSlicer, vì nó tạo ra ít nhất là ngàm Sony E cực kỳ mong manh.

Với tube Full Frame, bạn có thể muốn thêm brim để khỏi bị bong khỏi bed trong lúc in vì nó cao quá. Với mình thì ABS bám cực tốt trên tấm PEI trơn nên không cần.

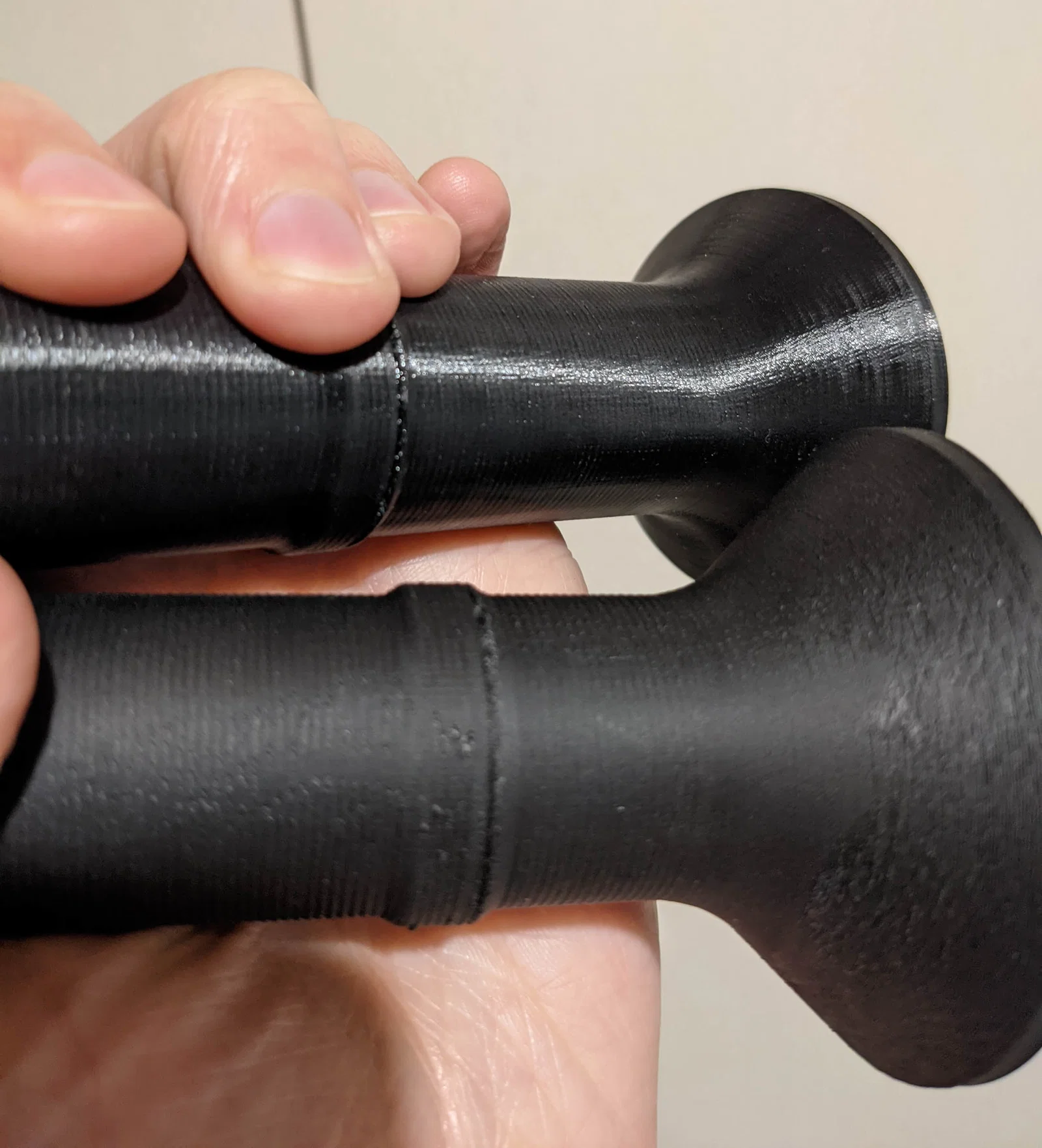

Hình trên là PETG (trên) và ABS (dưới). Bạn sẽ thấy ABS lợi thế ở chỗ bề mặt sẵn đã matte, giúp tăng contrast hình. Sơn đen mờ (matte black) mặt trong ống PETG bằng sơn xịt là một cách hay để cải thiện tương tự.

Tất cả ảnh ví dụ ở trên đều chụp bằng tube PETG chưa sơn.

Shooting notes

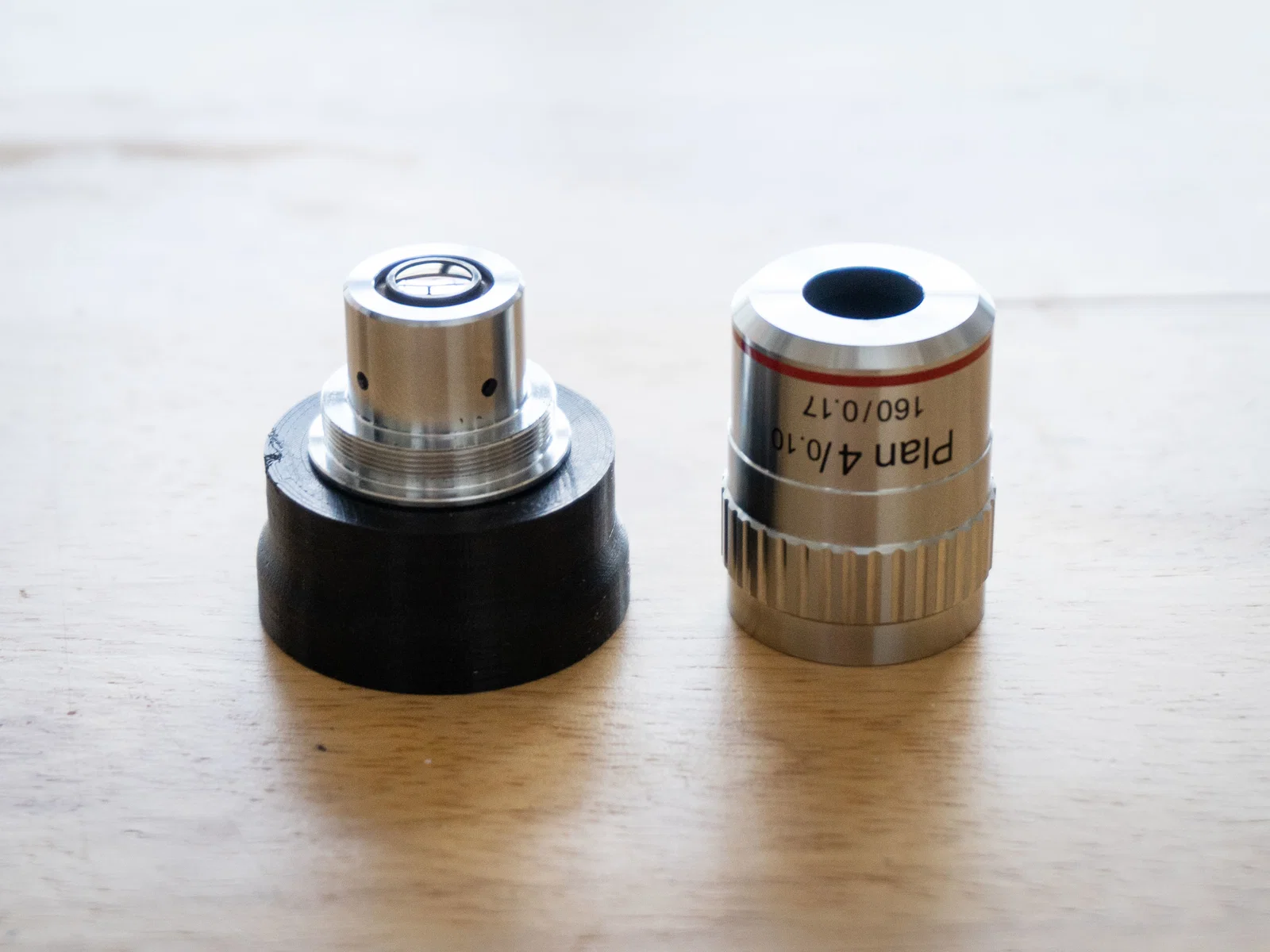

Như bạn thấy ở trên, tháo lớp vỏ ngoài của objective (bên phải) rất đáng làm để tăng working distance và tránh chọt trúng cái lá nơi chủ thể đang đậu. Nhưng lưu ý là phần ren bên dưới nắp vỏ rất sắc. Mình bị vài vết cắt nông ở ngón cái và ngón trỏ mà còn không nhận ra ngay (nên chắc mang găng tay cao su loại dùng trong bếp khi tháo/lắp objective không vỏ cho an toàn, haha).

Objective này có khẩu danh nghĩa f/4, tương đương khẩu hiệu dụng f/20 ở độ phóng đại 4x, và không có khẩu cơ nên không chỉnh được.

Vì vậy bạn sẽ muốn dùng flash để hình đủ sáng và giảm ảnh hưởng rung chủ thể + rung máy.

Trên DSLR, ống ngắm sẽ rất tối do khẩu hiệu dụng f/20. Bạn có thể hình dung trước bằng cách chỉnh lens hiện tại về f/20 và bấm nút DOF preview. Trên máy mirrorless thì không sao (với Sony nhớ để Setting Effect: Off để EVF sáng bất kể thiết lập phơi sáng trên máy).

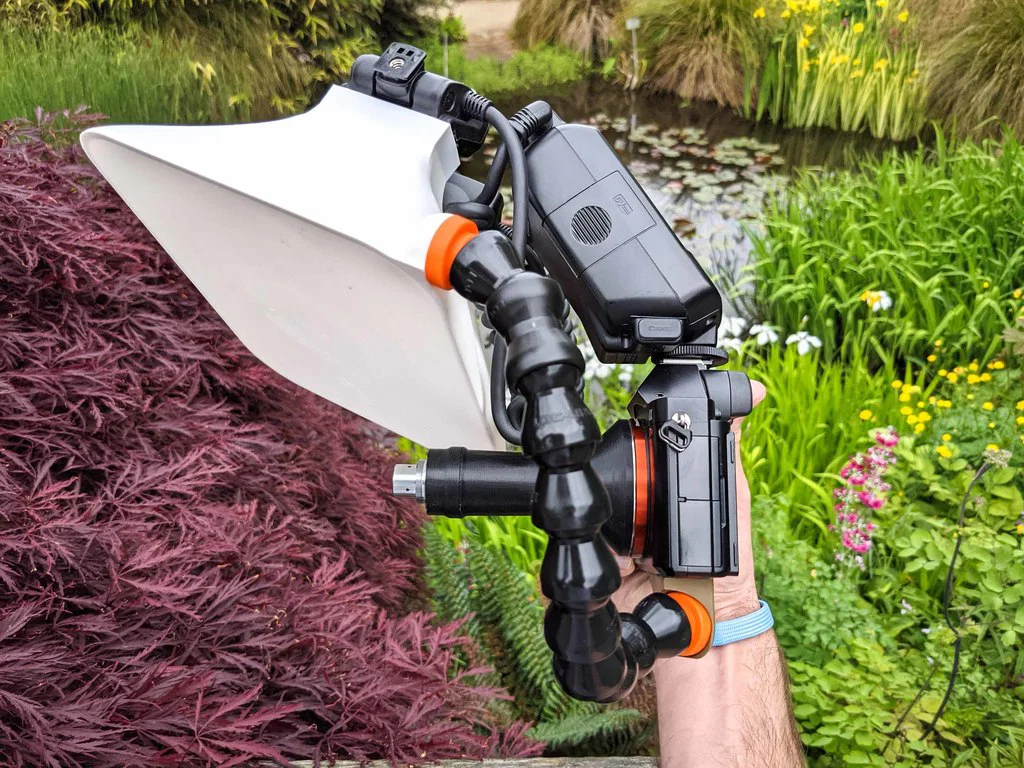

Mình chụp ở tốc độ sync flash của A7R (1/200), ISO 100, với flash đã tản sáng để mức 1/8 power và đặt sát chủ thể nhất có thể.

Phần lớn ảnh bên trên được tạo từ các stack ảnh chụp tay (handheld). Bạn có thể gom tất cả tấm bị hụt nét lại và dùng Photoshop để focus stack, tăng độ sâu trường ảnh :).

Chụp bằng ánh sáng tự nhiên thì gần như là vẫn làm được, nhưng chỉ khi ngoài trời rất sáng và phải đẩy ISO cao như 1600–3200. Đây là một stack 7 tấm chụp tay ở ISO 3200, 1/320 giây:

Độ phóng đại 4x nghĩa là field of view tại mặt phẳng lấy nét sẽ là 9x6mm trên máy full-frame và 6x4mm trên máy crop 1.5x, nên bạn sẽ phải kiếm mấy chủ thể siêu nhỏ!

Khi tháo đoạn giữa để rút ngắn extension tube, bạn sẽ giảm xuống 2.75x trên máy crop, cho field of view 9x6mm, tức là trùng với field of view khi dùng 4x trên full-frame.

Video này cho thấy hình qua viewfinder sẽ như thế nào khi chụp tay ở các mức phóng đại này:

Bạn cũng có thể xem phần giới thiệu của Micael Widell về adapter này, kèm demo chụp côn trùng ngoài thực địa! Xem video của anh ấy bên dưới:
