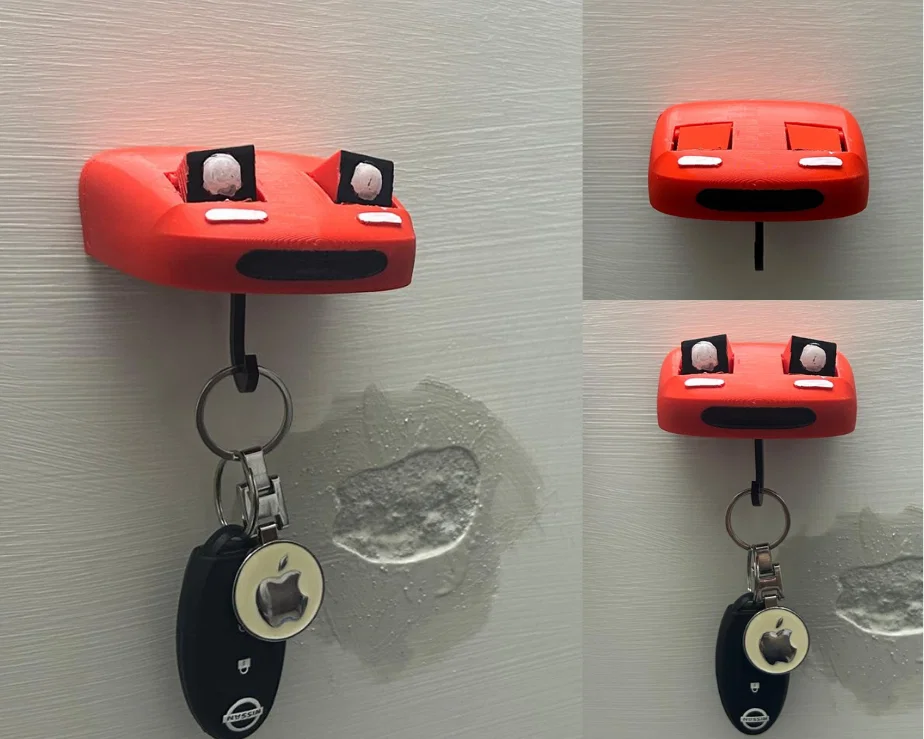

Móc Treo Chìa Khóa Miata Đèn Pop-up (1 Móc) - Miata POPUP Headlights Keyhanger

Theo ý mình thì đây là cách TREO CHÌA KHÓA ngầu nhất:

Các phần cần in:

1. Backplate - 1
2. Main_body - 1
3. hook - 1
4. lifter - 1
5. Pin Small - 1
6. Pin - 1
7. light_Right - 1
8. light_Left - 1

Thiết lập in:

• Backplate: 15% Gyroid Infill, không cần supports
• Main_Body: 15% Gyroid Infill, Supports Everywhere, đặt “Top Contact Z Distance” = 0.3mm. In xong thì gỡ supports nhẹ tay và cẩn thận.
• hook: 15% Gyroid Infill
• lifter: 15% Gyroid Infill, Supports Everywhere
• Pin Small/Pin, light_Right, light_Left: 15% Gyroid infill, Supports on Build Plate only

Hướng dẫn lắp ráp:

• Ở mẫu này, mình sẽ quy ước trái/phải theo đúng như trong hình bên dưới:

Đèn trái và đèn phải cũng được thể hiện trong hình.

• Giờ lấy light_Left và đặt sao cho phần gờ/đùn (extrusion) được đánh dấu màu vàng nằm bên trong rãnh (slot), như trong 2 hình dưới đây

Nhớ canh sao cho phần extrusion màu xanh hướng đúng chiều như trong hình. Sau đó ấn đèn vào trục (shaft) và đảm bảo nó xoay trơn tru.

Làm tương tự với light_Right.

• Tiếp theo lấy lifter và đưa vào theo hướng như hình:

Canh lỗ ở giữa lifter thẳng với hai lỗ bên trong main body. Sau đó lấy Pin (cây lớn hơn) và luồn qua 3 lỗ này. Có thể dùng kìm nhỏ để hỗ trợ bước này.

Đưa hook vào rãnh và dùng Pin_small để cố định vào vị trí cùng với lifter.

• Cuối cùng, trượt backplate vào rãnh là xong, treo chìa khóa thôi.

Lưu ý: Bạn có thể sơn phần “popeyes” và cản (bumpers) bằng paint markers giống như trong hình bên dưới. Mình có thêm file painting tool.stl để bạn sơn phần tròn của “popeye” cho dễ.

Ngoài ra mình đã test mẫu này nhiều lần và tin chắc sẽ không có vấn đề gì. Nhưng nếu bạn gặp trục trặc thì cứ nhắn, mình sẽ sửa.

Bạn có thể tải bản double-hook tại đây:
