Mô hình kiểm tra dung sai 3D (Tolerance Test) - Cân chỉnh máy in chính xác

Mô hình kiểm tra độ dung sai (Tolerance Test) chuyên nghiệp

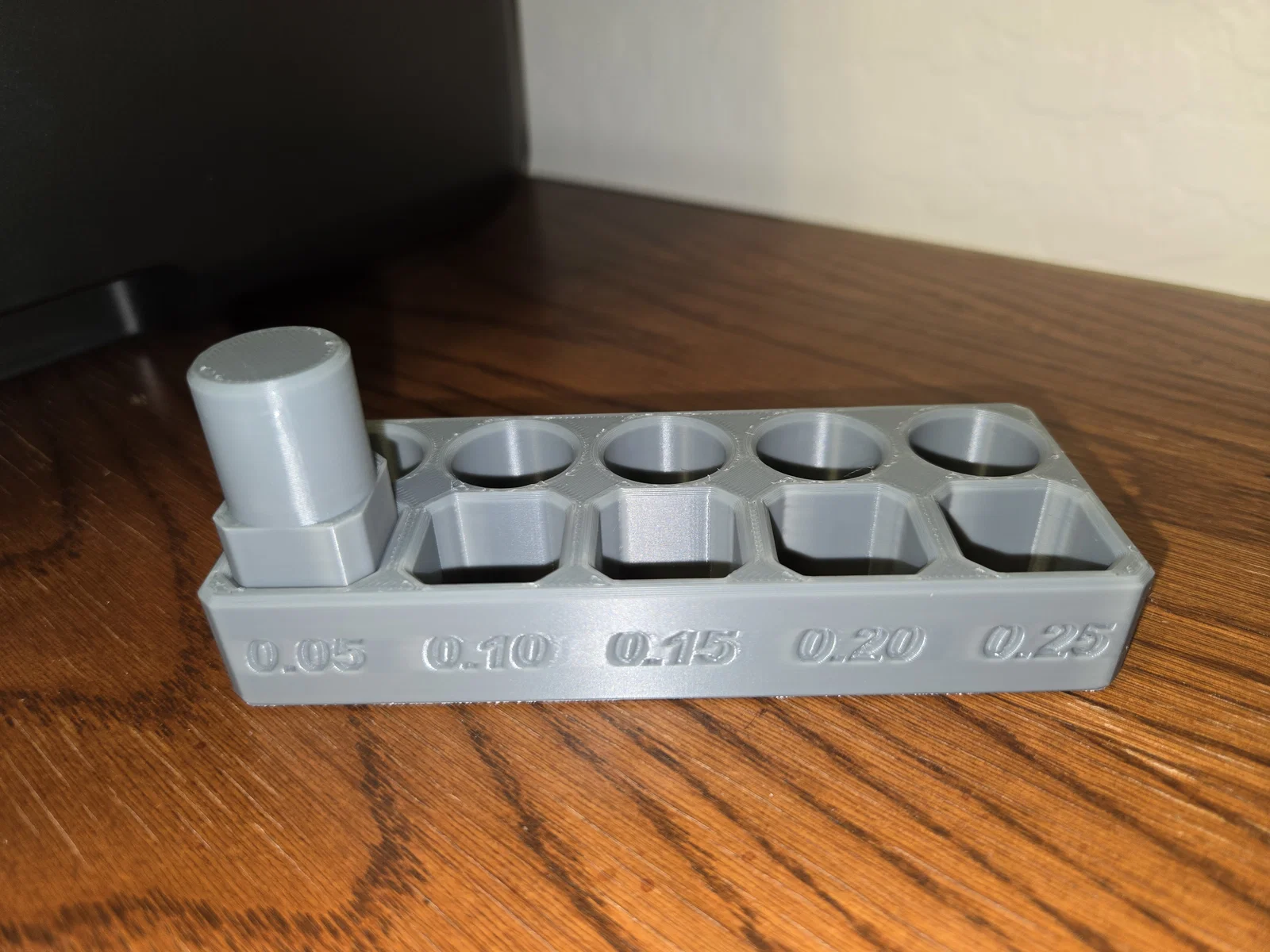

Đối với bất kỳ ai đam mê in 3D, việc kiểm tra khả năng in của máy là bước cực kỳ quan trọng trước khi bắt tay vào những dự án phức tạp. Mô hình "Tolerance Test" này chính là công cụ hỗ trợ đắc lực giúp bạn xác định độ chính xác và khoảng hở (clearance) giữa các chi tiết. Bằng cách in thử nghiệm các trụ với nhiều kích thước khoảng hở khác nhau, từ 0.05mm đến 0.25mm, bạn sẽ dễ dàng nhận biết được máy in của mình có thể xử lý tốt mức độ chi tiết nào. Đây là cách nhanh nhất để tối ưu hóa cấu hình máy mà không lãng phí quá nhiều nhựa.

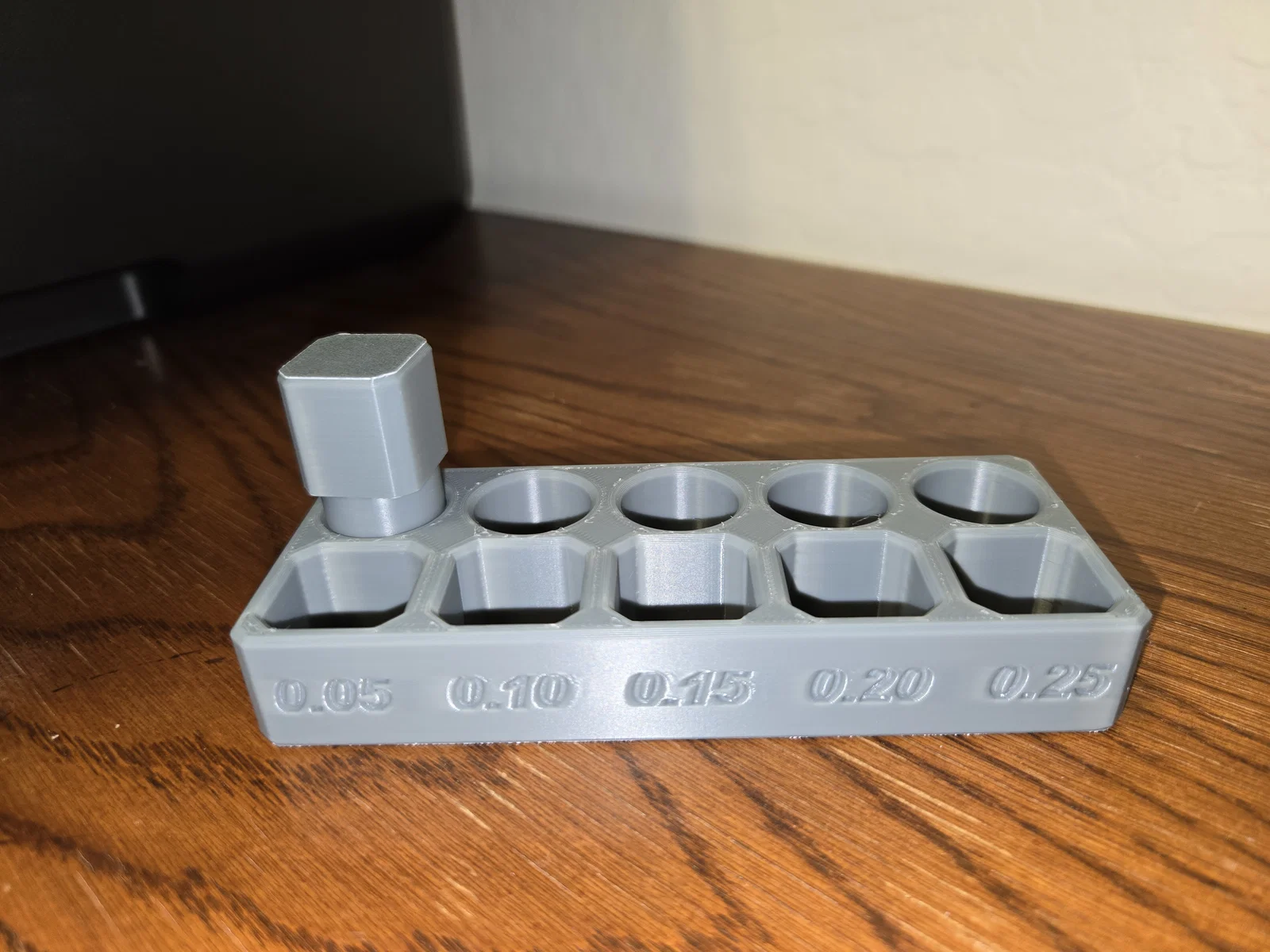

Cách sử dụng rất đơn giản, bạn chỉ cần in mô hình này với thông số cài đặt bình thường mà bạn hay dùng. Sau khi in xong, hãy thử đặt trụ vào các lỗ tương ứng để kiểm tra xem trụ nào lọt vào dễ dàng và trụ nào bị kẹt. Nếu trụ ở mức 0.05mm có thể tháo lắp nhẹ nhàng, nghĩa là máy in của bạn đã được cân chỉnh cực kỳ chính xác. Ngược lại, nếu ngay cả mức 0.25mm vẫn bị kẹt, bạn cần xem lại phần thiết lập dòng chảy (flow rate), tốc độ in hoặc nhiệt độ đầu in để cải thiện chất lượng bản in.

Dưới đây là một số lợi ích và lưu ý quan trọng khi bạn thực hiện in mô hình kiểm tra này:

• Giúp xác định chính xác dung sai in ấn thực tế của máy 3D, từ đó điều chỉnh thông số cho các bản in khớp nối phức tạp.
• Hỗ trợ tinh chỉnh hiệu quả các thông số quan trọng như: đùn nhựa (extrusion), tốc độ in và độ co ngót của vật liệu.
• Tiết kiệm thời gian và nhựa in bằng cách thử nghiệm trên một mô hình nhỏ gọn trước khi thực hiện các dự án lắp ráp lớn.
• Nên ưu tiên sử dụng vật liệu PLA chất lượng tốt để có kết quả kiểm tra độ chính xác cao nhất và sắc nét nhất.
• Thiết lập layer height khoảng 0.2mm là vừa đủ để đánh giá tổng quan, nhưng nếu bạn cần độ chính xác cao hơn, hãy thử giảm xuống 0.12mm.
• Đảm bảo bàn in đã được cân chỉnh hoàn hảo để tránh tình trạng "voi chân" (elephant foot) làm sai lệch kết quả đo ở các khe hở nhỏ.

Việc đầu tư thời gian để in mô hình kiểm tra này không bao giờ là thừa. Nó giúp bạn hiểu rõ hơn về giới hạn của máy in 3D nhà mình, từ đó tự tin hơn khi thực hiện các thiết kế lắp ghép cơ khí phức tạp sau này.
