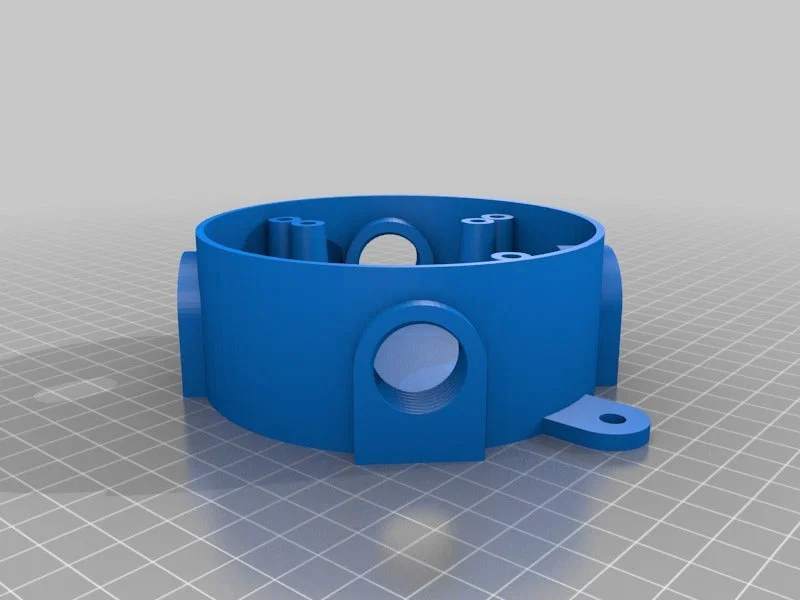

Hộp nối điện tròn 4 inch (ngoài trời) - Four (4) Inch Round Electrical Junction Box

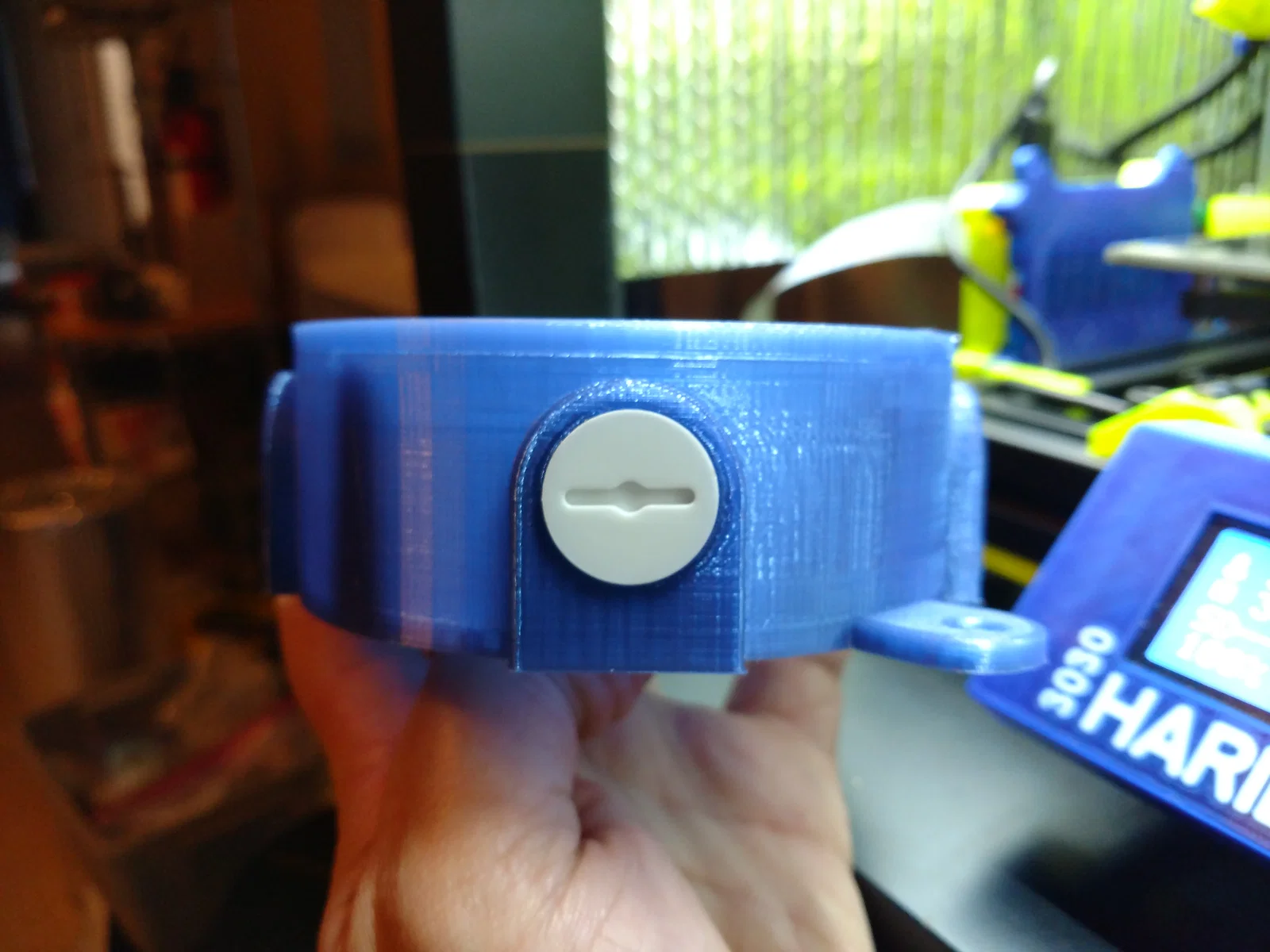

Đây là một mẫu hộp nối điện tròn 4 inch ngoài trời kiểu tiêu chuẩn. Dùng rất ổn cho mấy món như đèn cảm biến chuyển động (mình đang xài đúng mục đích này), các bộ đèn gắn trần, và bất cứ thứ gì bạn hay dùng hộp junction tròn (thiệt tình mình hầu như chỉ dùng nó cho đèn).

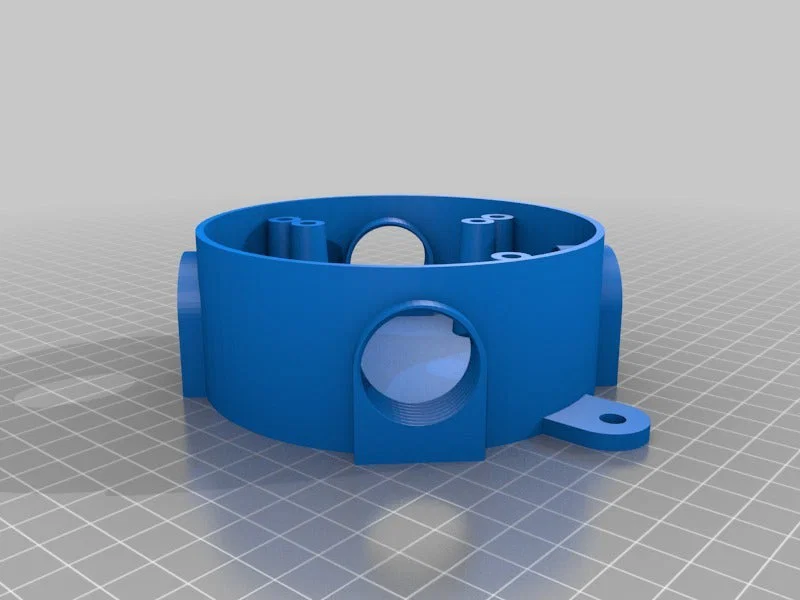

Có hai phiên bản model: một bản ren cho ống luồn dây PVC conduit 1/2-inch và một bản cho PVC 3/4-inch, nhưng bạn hoàn toàn có thể tùy chỉnh khá dễ qua file .scad đi kèm. Gợi ý: bạn chắc sẽ muốn bản 1/2-inch (đó cũng là cỡ thường gặp nếu mua loại tương tự ở tiệm vật tư).

Lưu ý: Bạn sẽ cần thư viện OpenSCAD Threads để dùng file .scad đi kèm: http://dkprojects.net/openscad-threads/

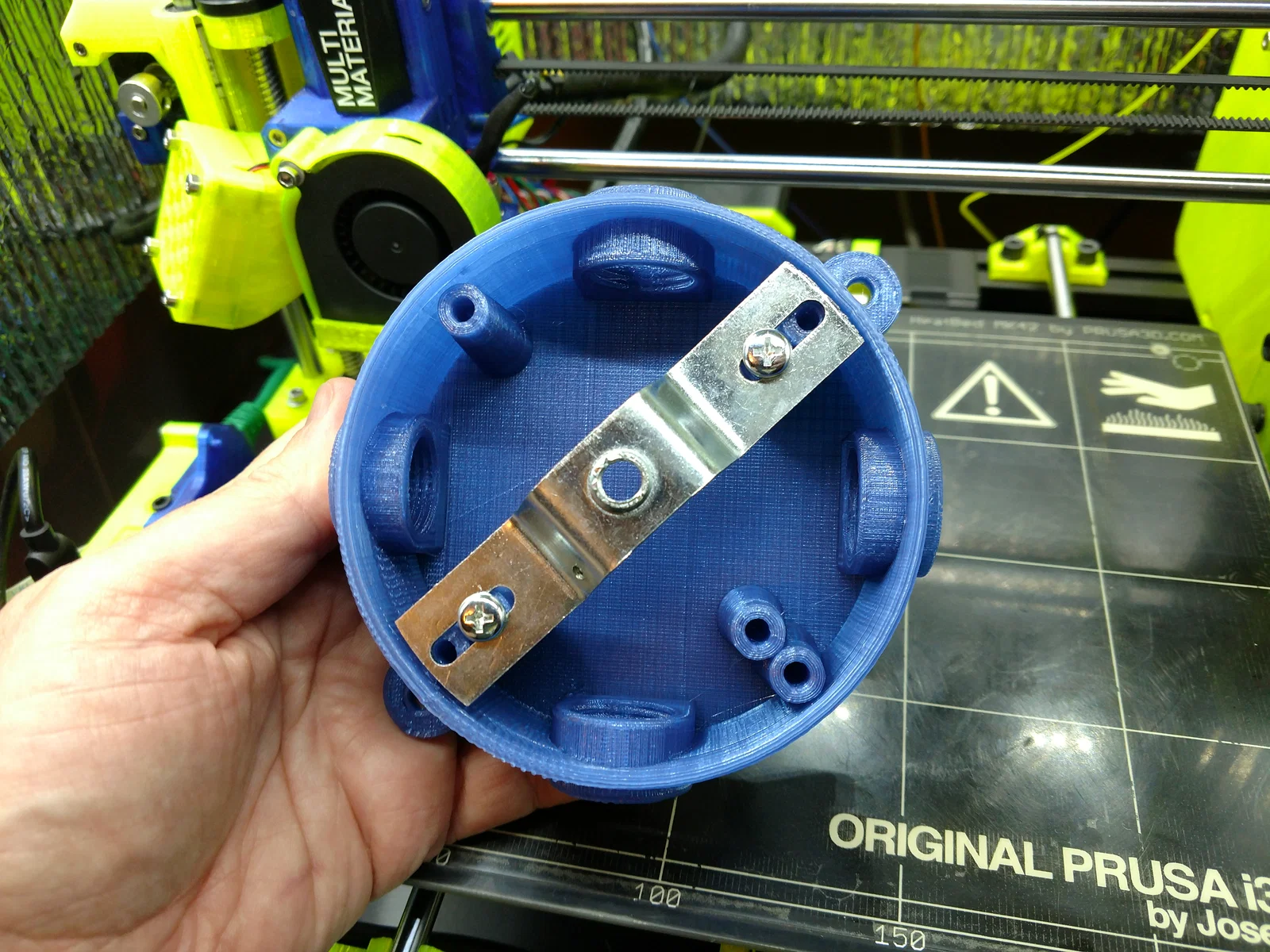

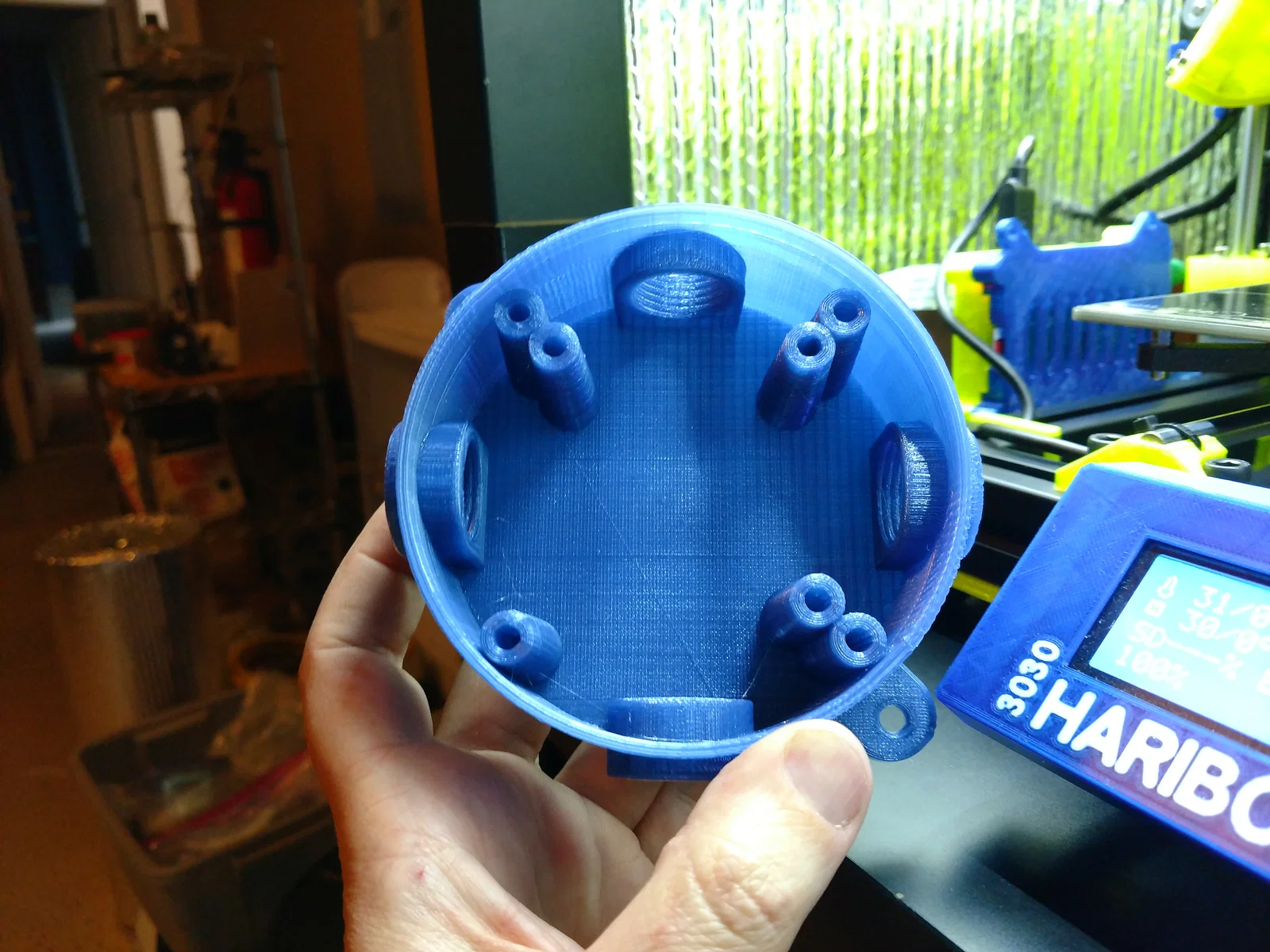

Cả hai model đều có cùng bố trí lỗ vít (chuẩn) và dùng được với vít #10 (đúng loại được khuyến nghị cho các bộ fixture này). Các lỗ vít bắt ngoài (để gắn lên bề mặt) được làm hơi lớn hơn một chút để phù hợp hơn khi bắt hộp lên tường nhà hay chỗ nào đó (dùng các loại vít ngoài trời thông dụng).

Mình rất khuyên bạn bôi một ít dielectric grease quanh viền (phần trên) và trong ren lỗ khi vặn vào để đảm bảo mọi thứ kín nước. Bạn cũng có thể cân nhắc dùng washer khi bắt hộp lên tường/trần/hoặc bề mặt khác.

Cập nhật nhỏ (20180525): Mình đã cập nhật file .scad để dùng 'inside=true' cho phần ren vì đó mới là giá trị đúng cho kiểu ren này. Việc này chỉ làm tăng kích thước lỗ ren lên chút xíu để khớp chuẩn NPT chính xác hơn. Các model cũng đã được render lại và cập nhật.

TÔI KHÔNG CHỊU TRÁCH NHIỆM NẾU BẠN LÀM BỊ THƯƠNG BẢN THÂN HOẶC NGƯỜI KHÁC, HOẶC NẾU BẠN GÂY CHÁY NỔ KHI DÙNG MODEL NÀY. BẠN ĐÃ ĐƯỢC CẢNH BÁO.

Hướng dẫn in

Mình khuyến nghị in ở độ phân giải 0.3mm vì sẽ chắc, lại in nhanh hơn. Mình thấy infill rectlinear 15% là đủ cứng, nhưng nếu bạn treo thứ nặng hơn (ví dụ cụm đèn cảm biến 3 bóng toàn kim loại to bự) thì nên tăng lên thêm. Bạn cũng có thể tăng wall_thickness trong file .scad rồi render bản tùy chỉnh cho những kiểu gắn kết thật sự cần siêu chắc.
