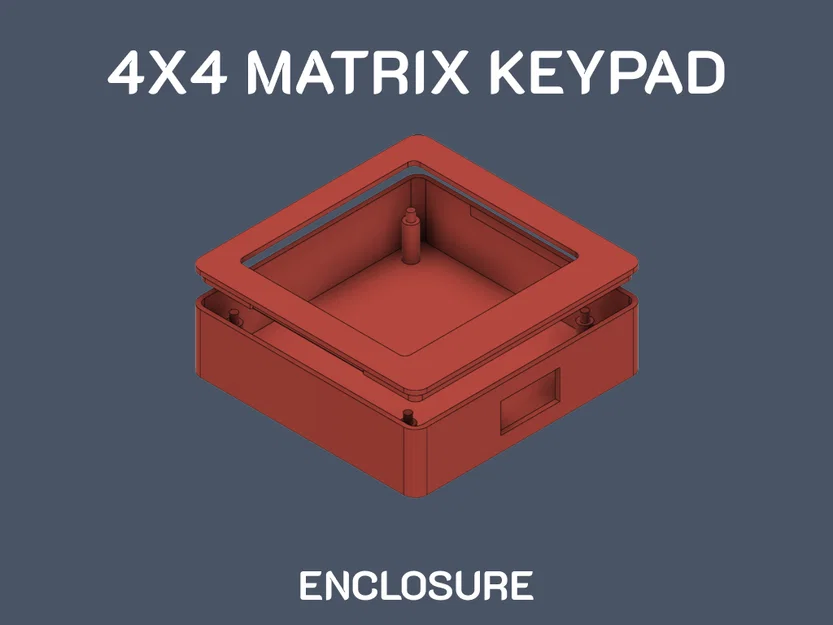

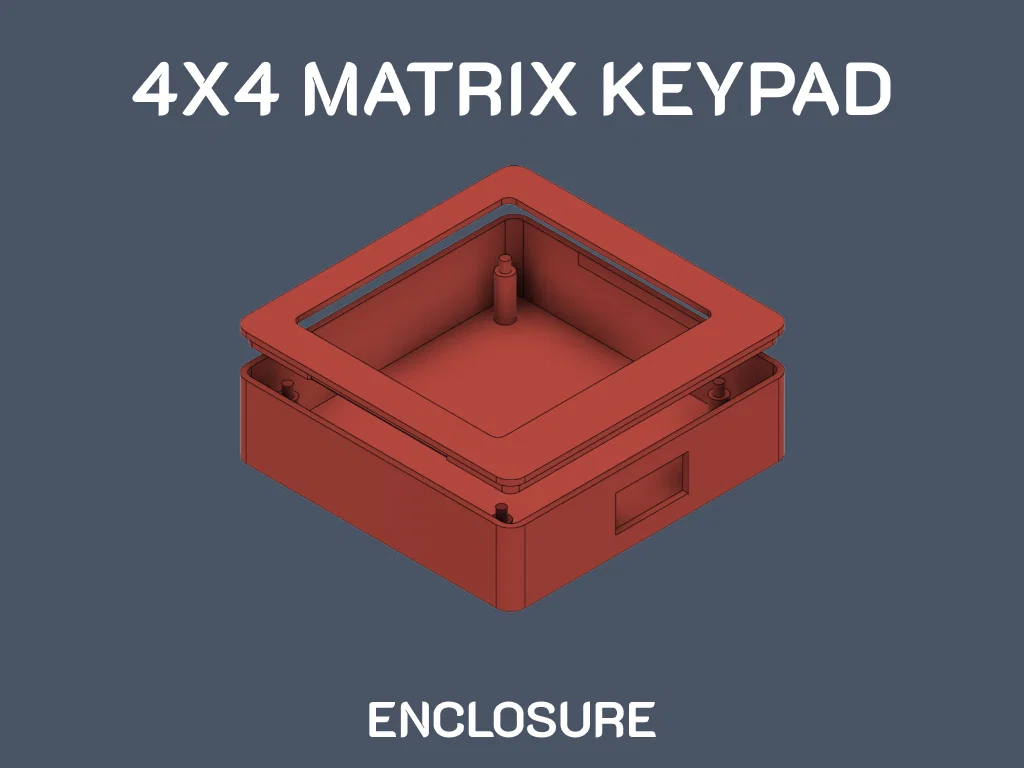

Hộp Vỏ (Enclosure) Cho 4x4 Matrix Keypad

Hộp vỏ nhỏ cho bàn phím 4x4 Matrix Keypad.

Vỏ rộng 78 mm và dài 77 mm. Tổng chiều cao của vỏ là 21.5 mm, trong đó phần đáy cao 20 mm. Có lỗ đi dây ở mặt đáy, kích thước 10 x 20 mm.

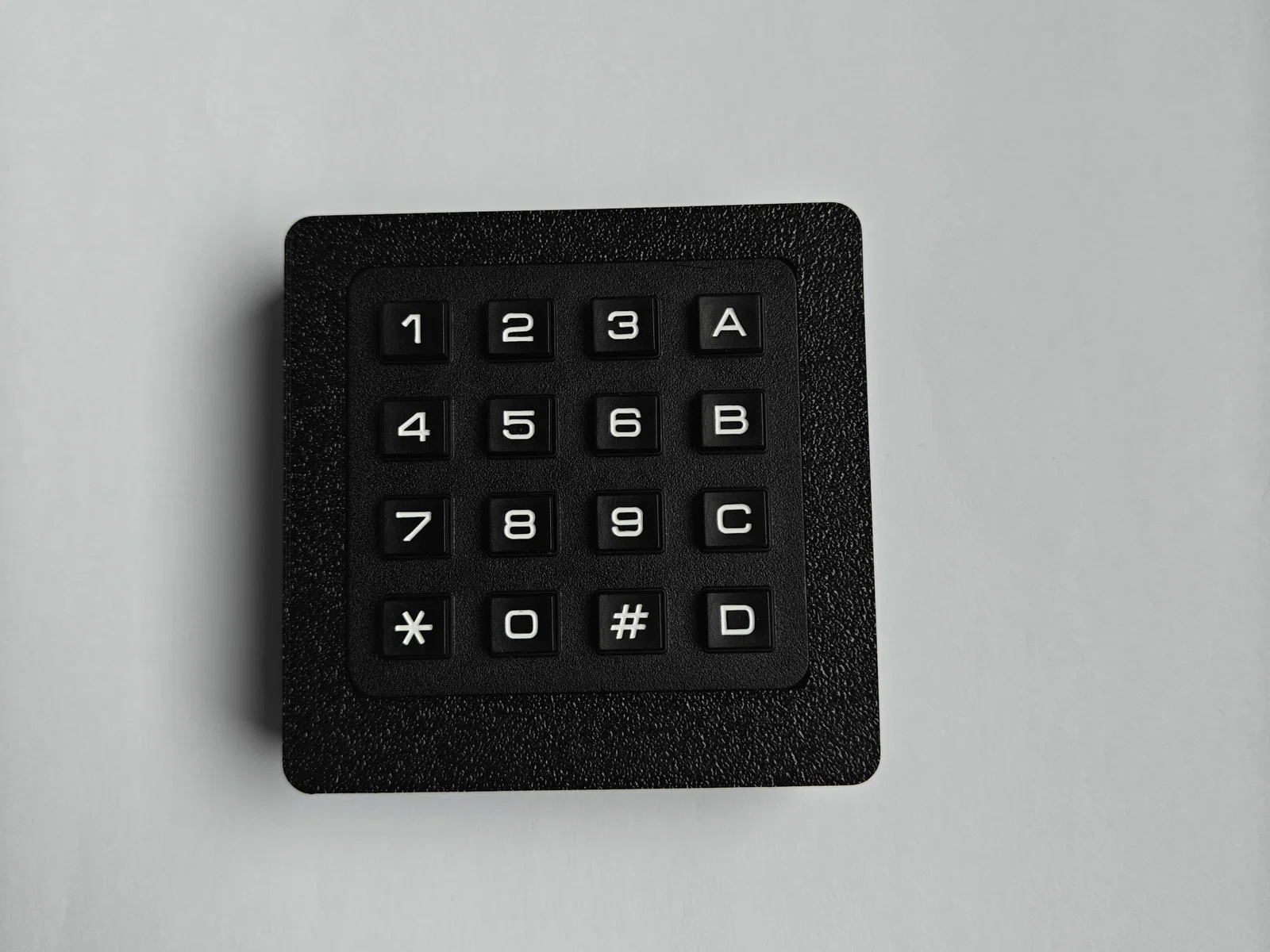

Nắp là kiểu snap fit, nên lúc mới lắp lần đầu có thể hơi khó tháo ra.

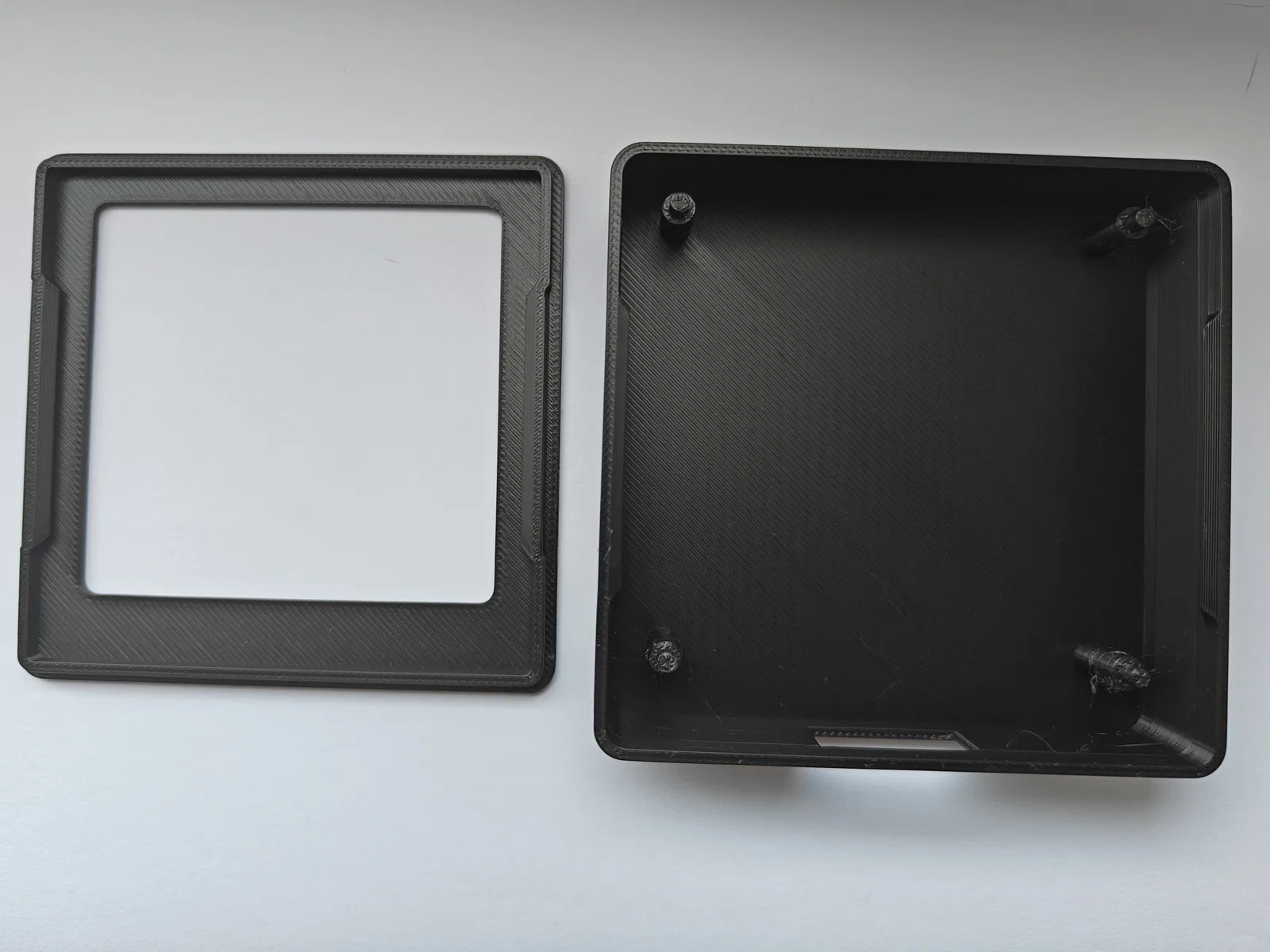

Khác với , mẫu này chỉ tựa trên bốn chốt. Mình có chút khó khăn để in ổn định vì các chốt sẽ phải rất mỏng. Rãnh trên nắp và lực ép từ các chốt giúp giữ keypad cố định khi nắp được bấm snap vào.

Hướng dẫn in:

In nắp với mặt trên úp xuống, và in phần đáy với mặt đáy úp xuống. Tùy máy in, có thể cần supports cho phần lỗ ở mặt đáy của vỏ.

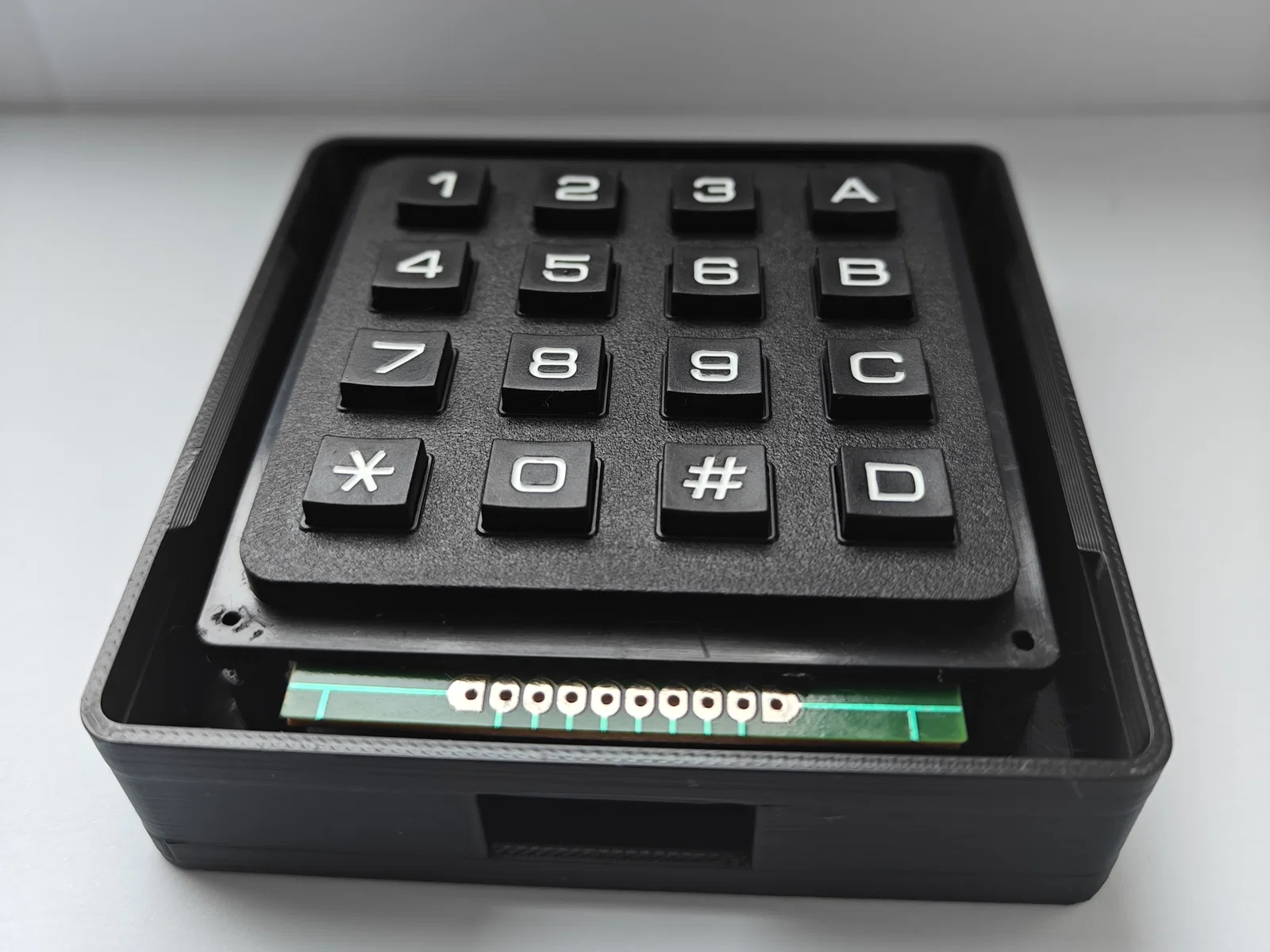

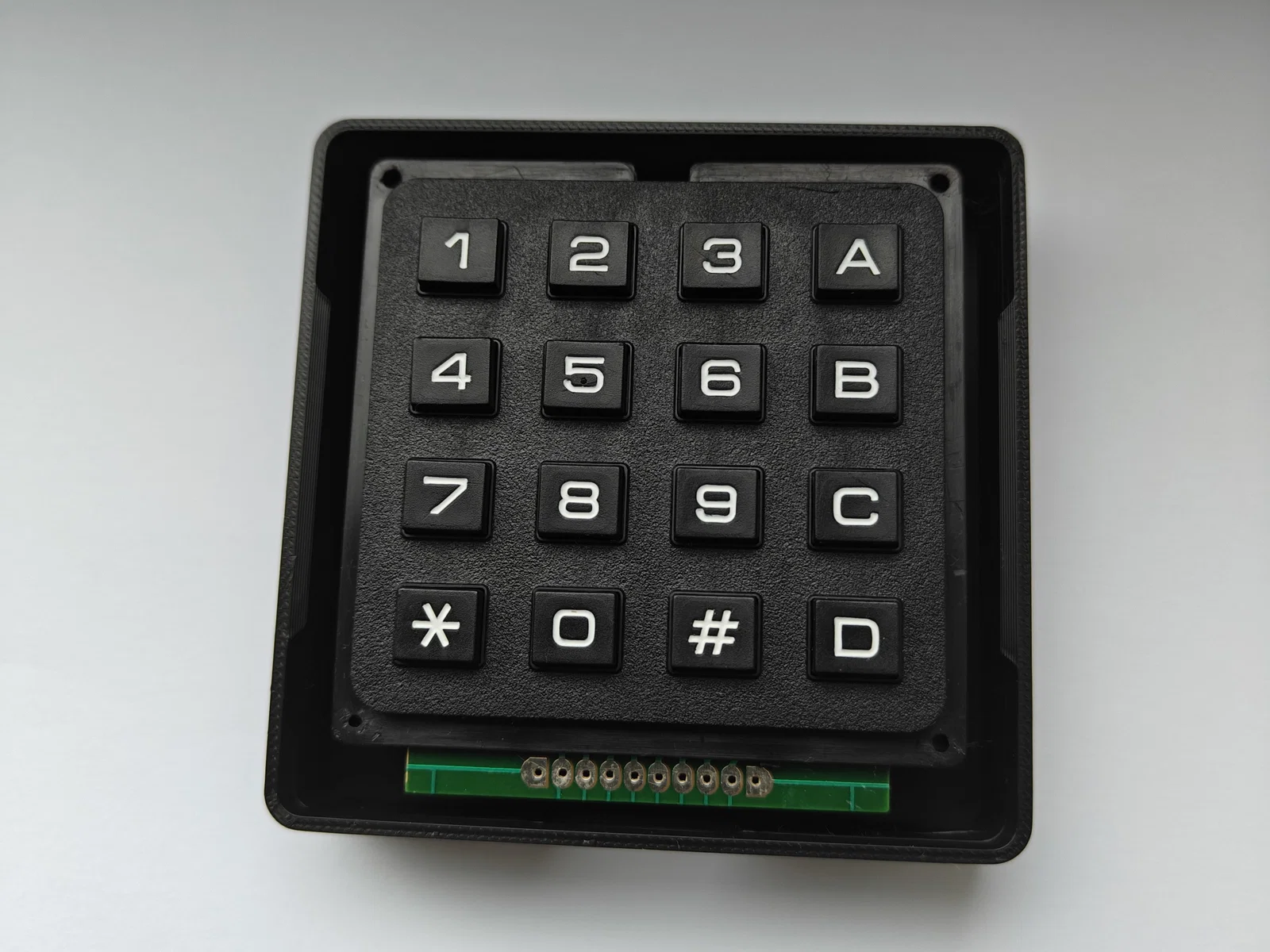

Mẫu trong hình được in bằng Bambu P1S với:

• Filament: Bambu PLA Basic
• Infill: 15%, Gyroid
• Supports: No
• Adhesion: No
