Hộp đựng ốc vít tuỳ biến v2 (OpenSCAD)

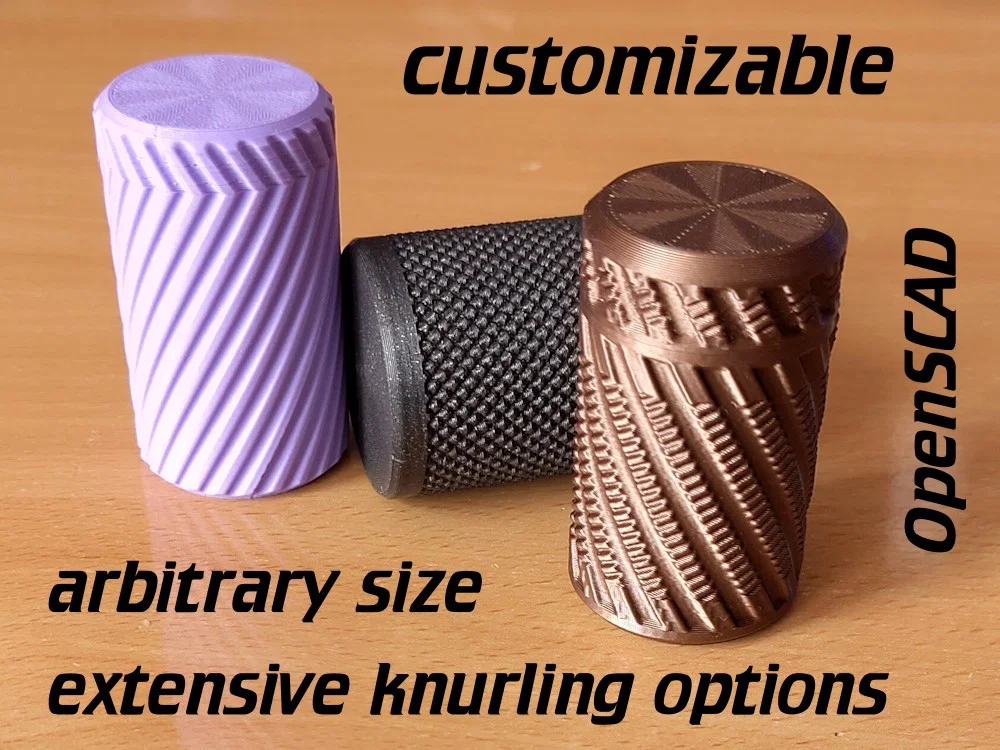

Hộp đựng ốc vít dạng trụ tham số (parametric) với nhiều tuỳ chọn knurling để cầm chắc tay và nhìn đẹp. Tuỳ biến trực tiếp trong OpenSCAD rồi render/export STL để đem đi in.
Mô tả

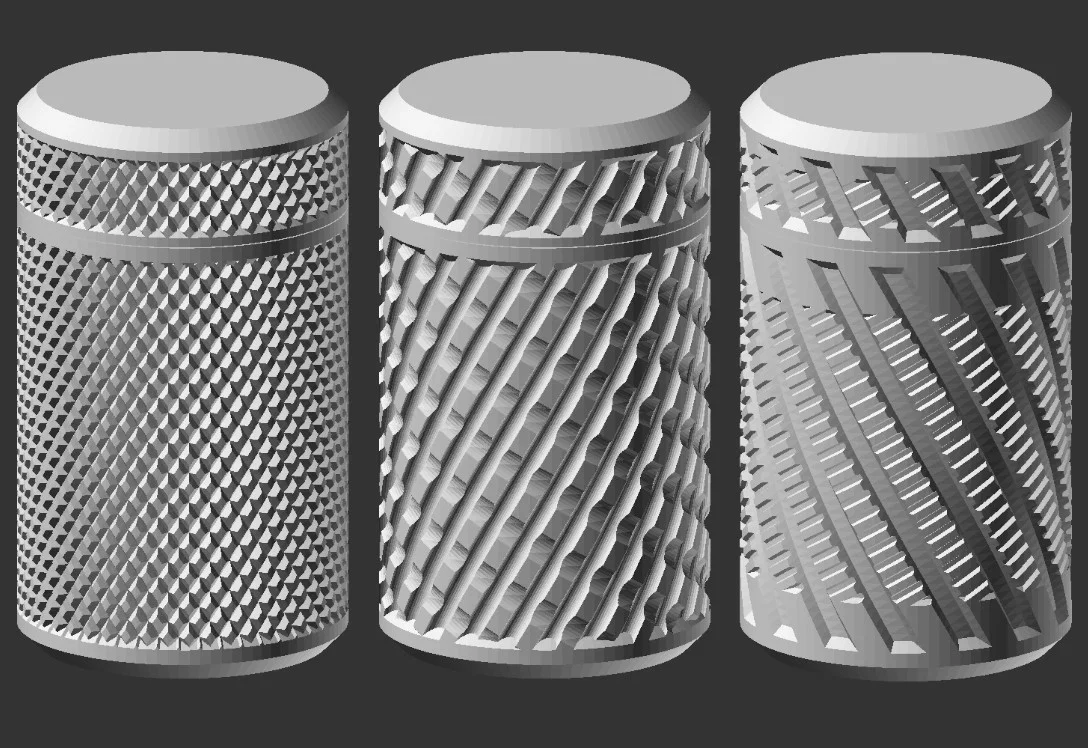

Về cơ bản là một hộp đựng ốc vít hình trụ đơn giản, nhưng được “độ” thêm nhờ rất nhiều tuỳ chọn knurling.
Tuỳ biến (Customizing):
- Tải và cài OpenSCAD, hoàn toàn miễn phí (open source; Win/Linux/Mac),
- mở chương trình và nạp file .scad,
- tuỳ chỉnh các tham số (ở panel bên phải),
- nhớ tick tuỳ chọn “for printing”,
- nhấn F6 để render, rồi F7 để export STL.
Ước gì Printables có sẵn OpenSCAD customizer!
In (Printing):
Mình khuyên nên tách thành các object và dùng layer height hơi khác nhau cho thân và nắp (ví dụ 0.20mm/0.17mm) để vặn ren mượt hơn.
Mình cũng thích dùng infill đáy kiểu octagram spiral.
Chỉnh sửa (Edit): Theo một yêu cầu, mình đã thêm một phiên bản cho phép gắn dây (string) vào nắp. Cái này sẽ làm giảm một phần không gian bên trong, tuỳ theo đường kính dây bạn muốn. Đây là một file SCAD mới; bạn cần dùng OpenSCAD để dùng tuỳ chọn này.
