Hộp đèn Lithophane (Lithophane box)

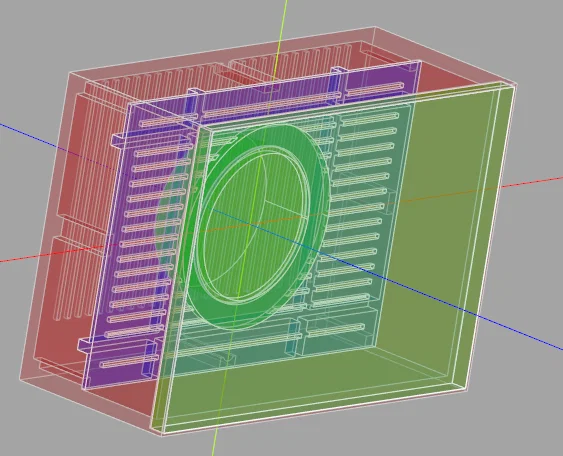

Thiết kế parametric bằng cadquery cho phép bạn tùy chỉnh kích thước để phù hợp với nhiều loại lithophane khác nhau. Các chi tiết bố cục được xác định chỉ bằng vài thông số, giúp bạn dễ dàng thay đổi khi cần.

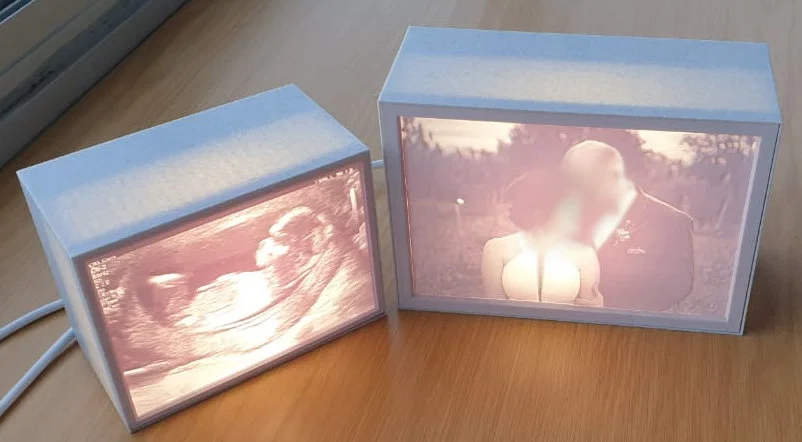

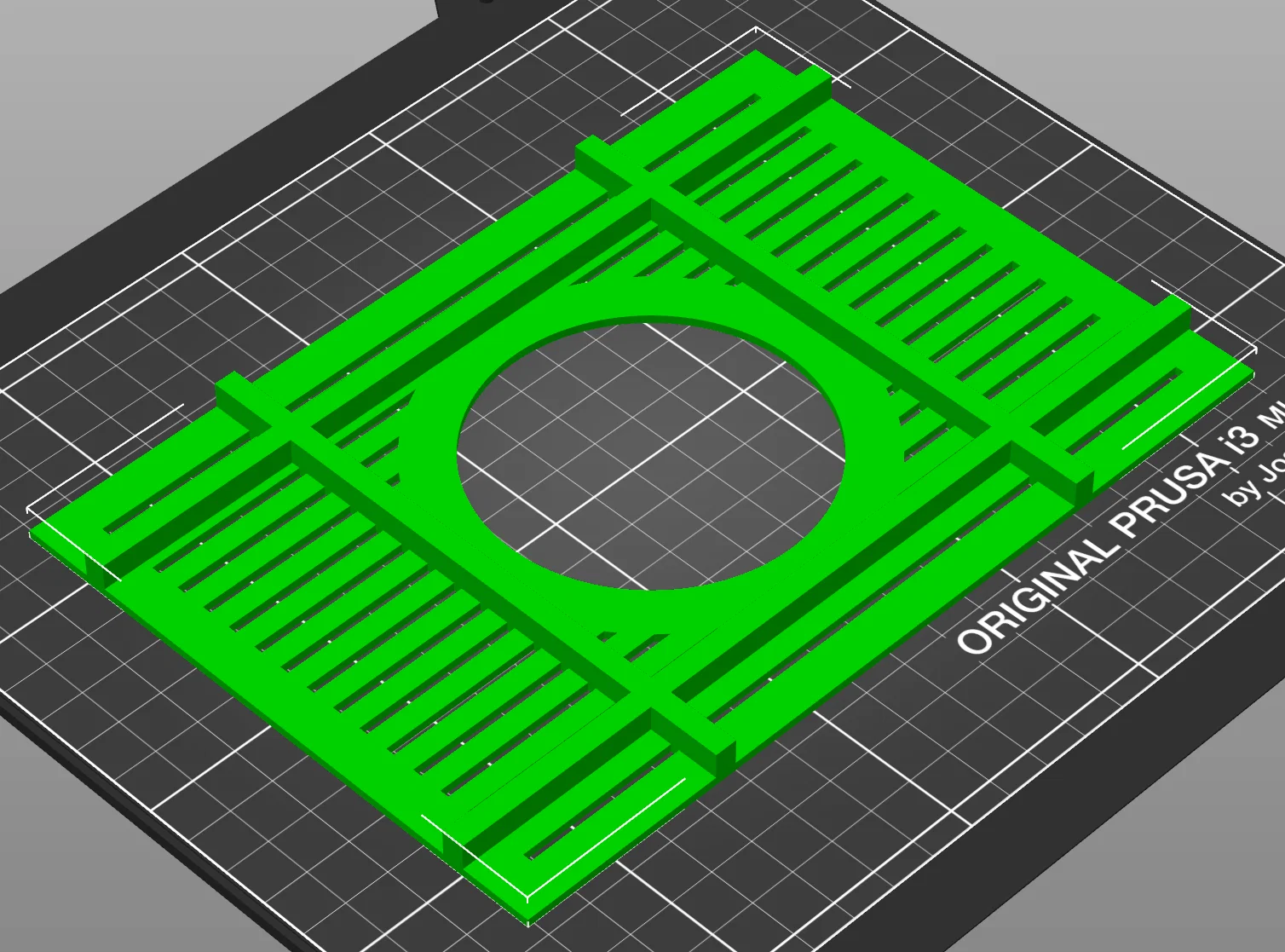

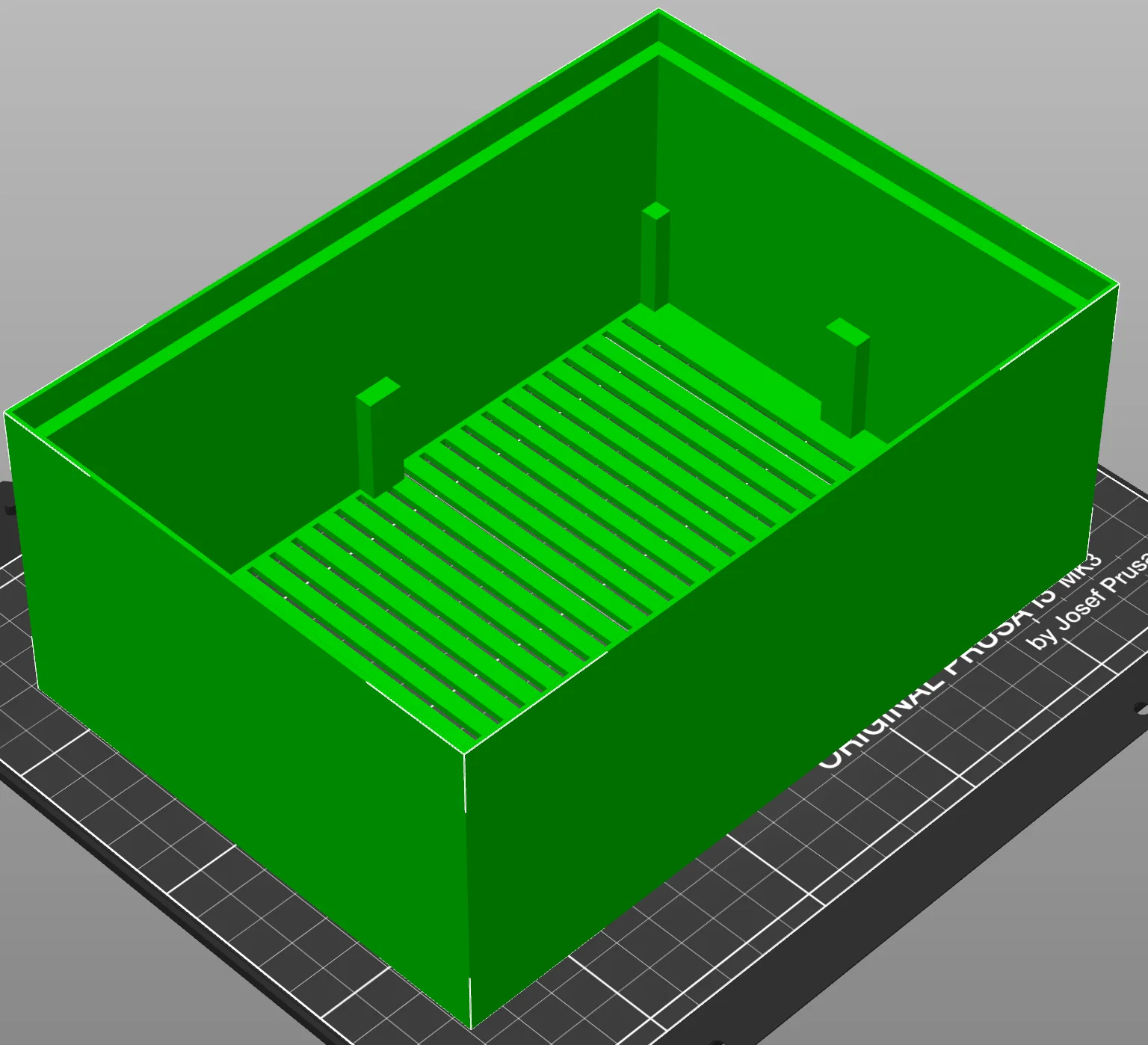

Đây là một chiếc hộp đơn giản với nền tảng bên trong để đặt đèn LED downlight dạng tròn hoặc dải LED. Hộp có phần phía trước để tách biệt tấm ảnh lithophane với đèn và phần phía sau để chứa bộ nguồn LED, biến áp hoặc pin. Nền tảng bên trong được đặt trên các trụ ở hai bên hộp. Ảnh lithophane sẽ nằm gọn trong phần cắt ở mặt trước. Các khe thông gió được thiết kế để thoát nhiệt, tránh làm nóng hộp.

Có một lỗ nhỏ ở mặt sau để luồn dây điện.

Thiết kế không dùng ốc vít, bạn chỉ cần dùng keo hoặc silicon để dán lại.

Tôi đã thử nghiệm thêm một lớp tán sáng giữa đèn LED và tấm ảnh nhưng kết quả chưa được như ý - cần phải nghiên cứu thêm.

In không cần support, nhưng hãy nhớ lật ngược phần inner part STL sau khi xuất từ cadquery.

Bạn có thể in bằng bất kỳ loại nhựa nào.

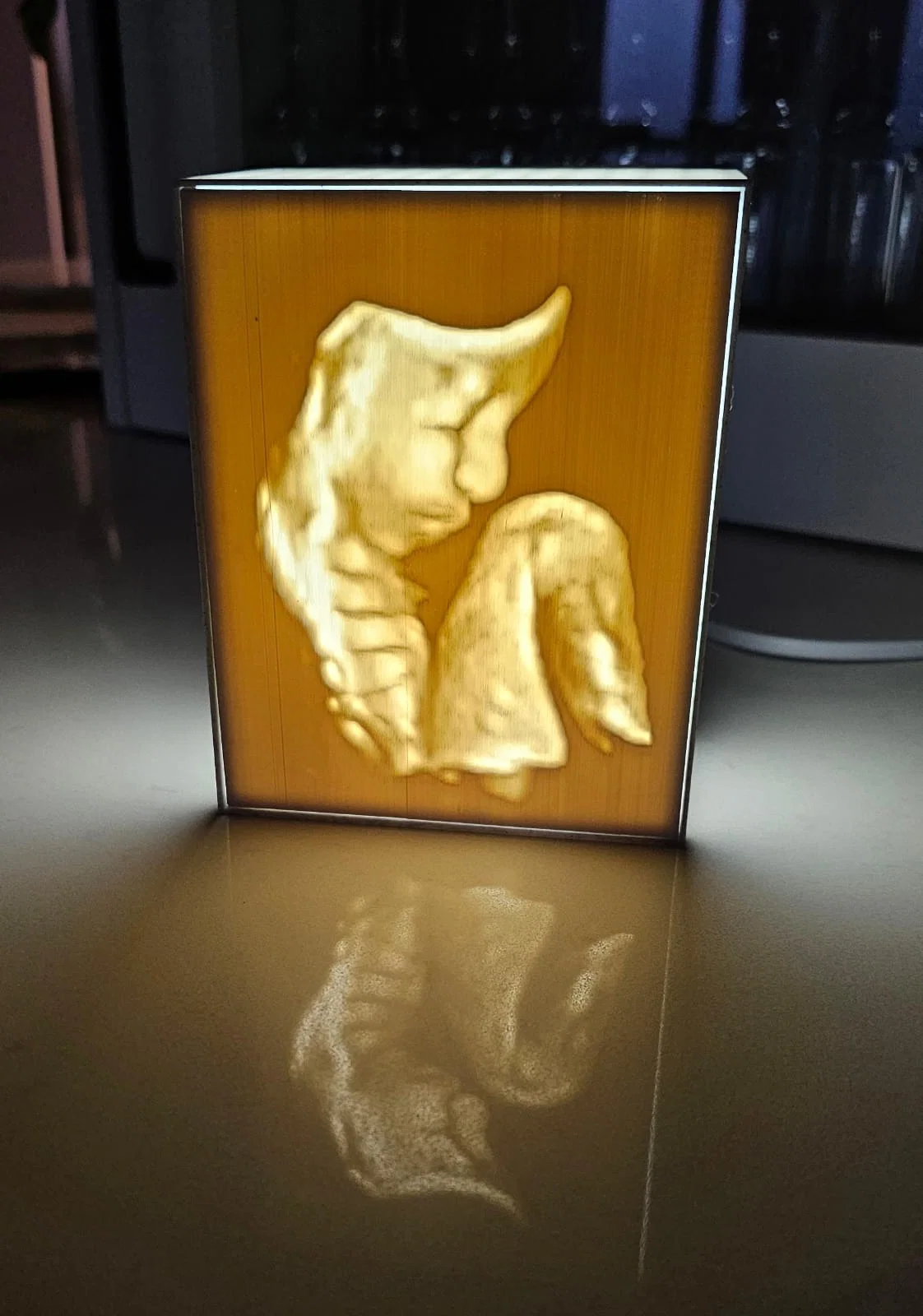

Nếu in bằng nhựa trong suốt, bản thân chiếc hộp cũng sẽ tỏa sáng. Để tránh điều này, hãy in hộp bằng màu tối hoặc lót thêm các lớp không xuyên sáng như giấy dày hay giấy bạc vào bên trong hộp.

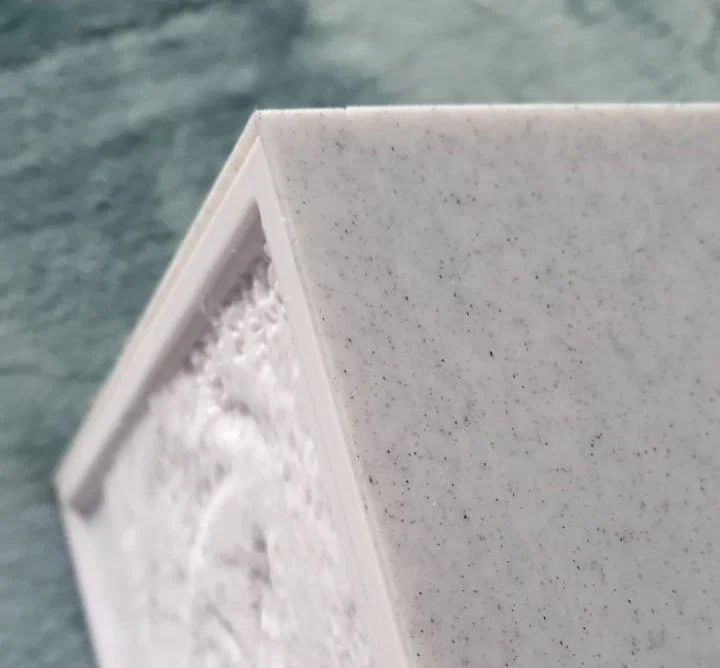

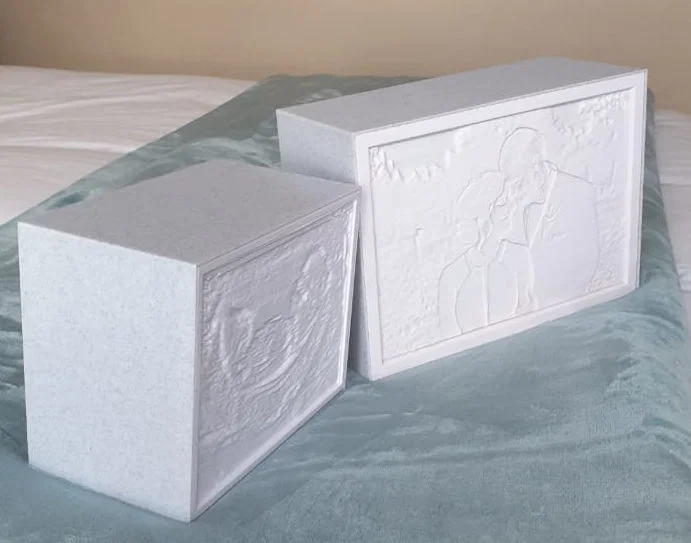

Các hộp trong hình được in bằng nhựa Artillery Marble PLA, một loại vật liệu tuyệt đẹp, in rất dễ và thành phẩm trông cực kỳ ấn tượng.
