Dao Karambit Trượt & Đồ Chơi Fidget

In file “TopBladeless” thay vì “Top file” nếu bạn chỉ muốn bản đồ chơi fidget thay vì lưỡi dao sắc. Tùy bạn lắp phiên bản nào thì sẽ cần bộ linh kiện khác nhau:

Danh sách linh kiện

Phiên bản dùng lưỡi utility:

• 4 x vít máy đầu trụ lục giác M3x16mm (có thể dùng loại khác nhưng chi tiết được thiết kế để chìm/phẳng với kiểu vít này, link ở dưới)
• 2x vít máy đầu trụ lục giác M3x4mm
• 6x đai ốc M3
• 1x lưỡi dao utility tiêu chuẩn
• 6x nam châm 6x3mm

Phiên bản không lưỡi (Bladeless)

• 4 x vít máy đầu trụ lục giác M3x16mm
• 4x đai ốc M3
• 3x nam châm 6x3mm (bạn có thể dùng 6 cái nếu muốn, nhưng không cần thiết vì sẽ không có lưỡi kim loại để nam châm hút khi dao ở trạng thái gập/đóng.)

Lúc lắp, xem ảnh tham khảo để canh hướng bản lề (hinge). Đai ốc sẽ khít trong các phần bản lề và bên hông phần lưỡi dao, có thể phải dùng lực nhẹ để siết vào đúng chỗ. Nếu gặp khó, thử lật mặt đai ốc lại. Nhớ dán keo cố định nam châm và để khô hoàn toàn trước khi dùng, không là nam châm sẽ tuột ra. Đồng thời kiểm tra cho chắc là các cặp nam châm đối diện hút nhau chứ không bị đẩy nhau.

In với 100% infill. Với file “Top”, hỗ trợ (support) phần lỗ lục giác từ bên dưới—đây là các lỗ để đặt hai con bulông siết giữ lưỡi (không áp dụng cho bản chỉ fidget). Ngoài ra hãy support phần đầu mũi của chi tiết “Bottom”, phía đối diện lỗ xỏ ngón tay. Support ở phần bottom không bắt buộc nhưng sẽ cho bề mặt sạch đẹp nhất.

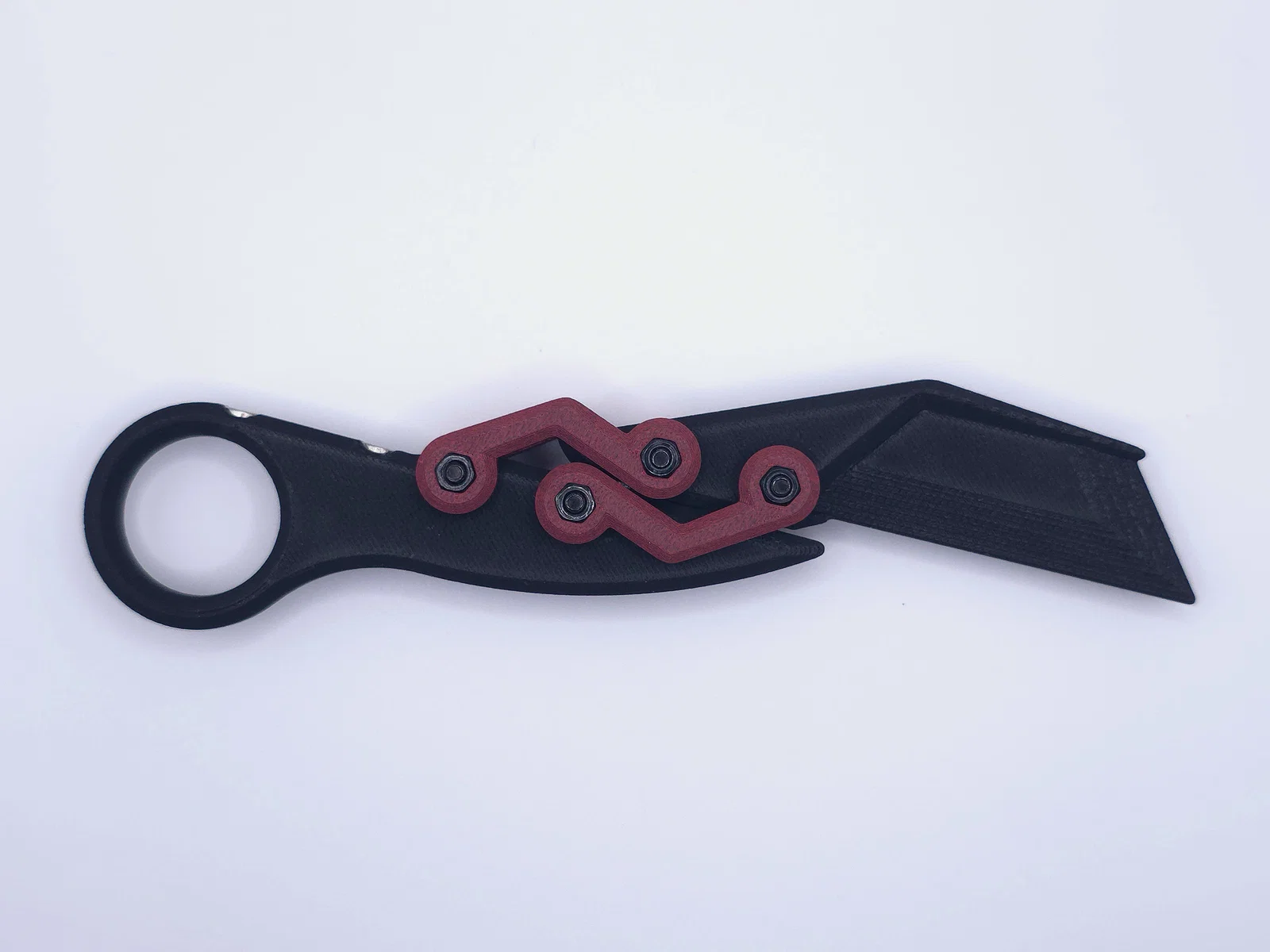

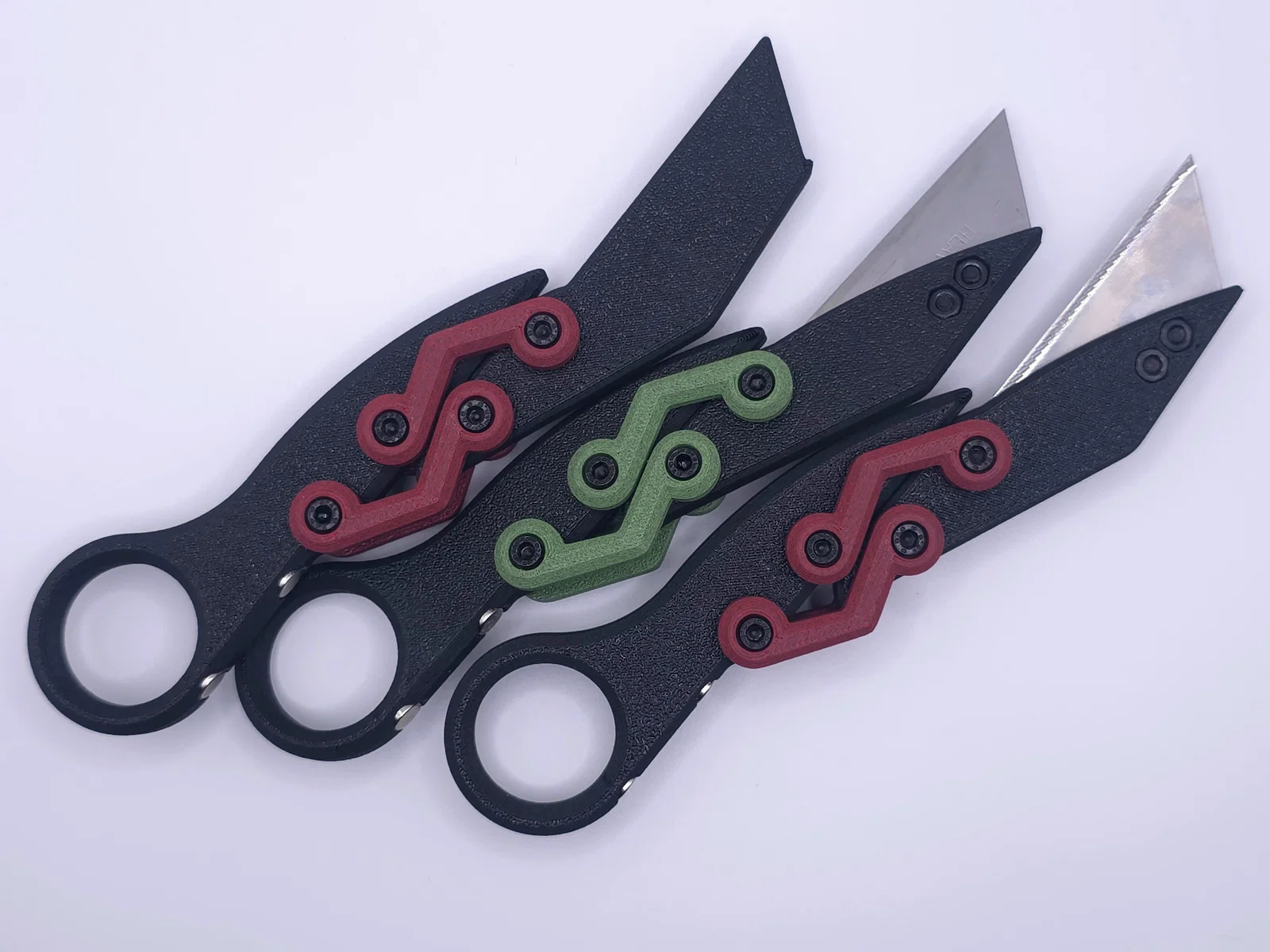

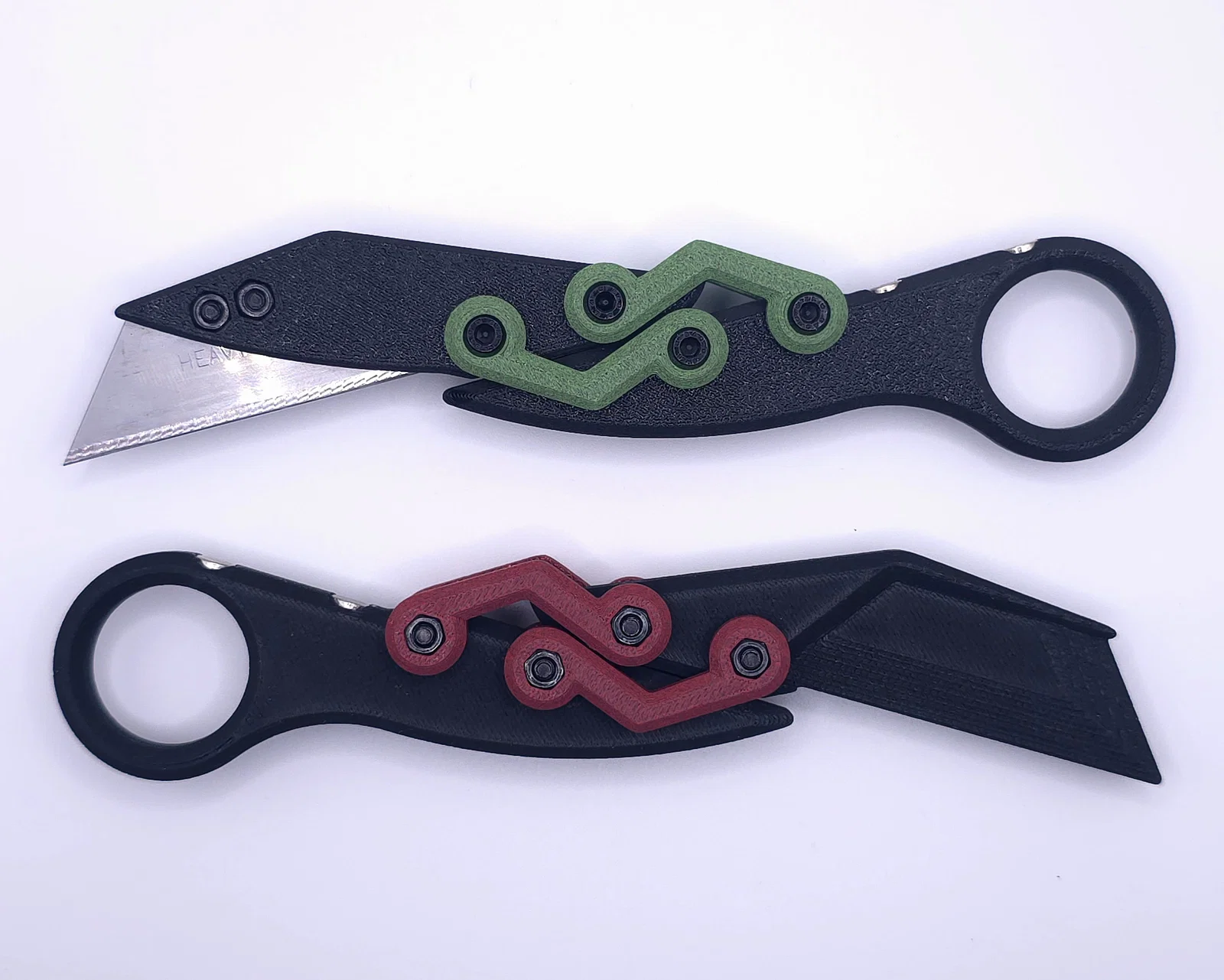

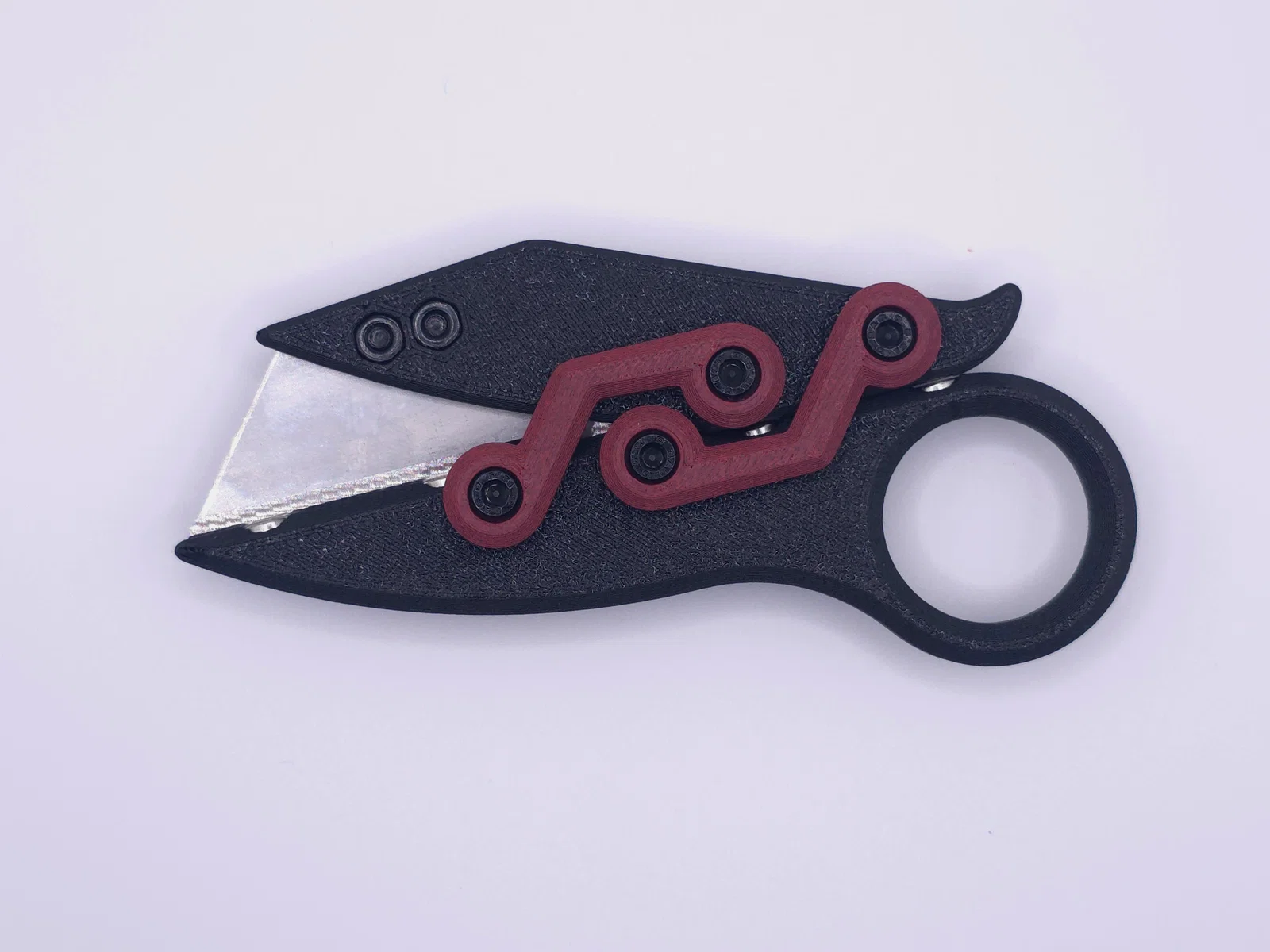

Các mẫu trong hình đều được in bằng Bambu Carbon Fiber PLA trên máy X1C.

Link linh kiện

Bộ vít máy hệ metric: https://www.amazon.com/dp/B07K1DV93T?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Nam châm: https://www.amazon.com/dp/B0CCXLS8QM?ref=ppx_yo2ov_dt_b_fed_asin_title
