Trình tạo Multiboard Snap Backer (parametric) bằng OpenSCAD

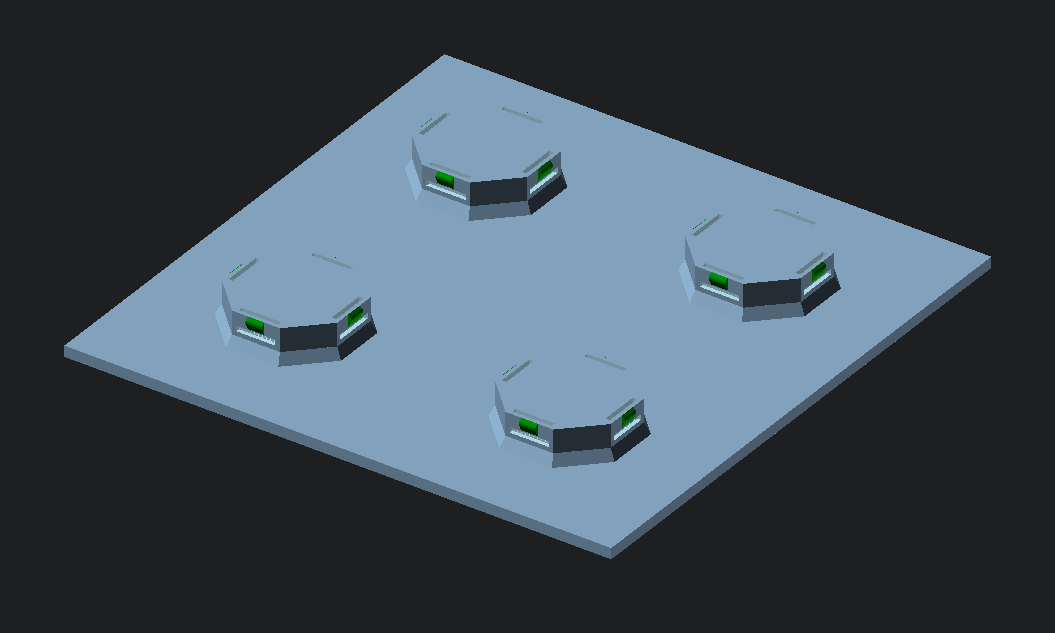

Multiboard Snap Backer Generator là một script OpenSCAD dạng parametric, cho phép bạn nhập chiều dài và chiều rộng để tạo ra một bề mặt có các Multiboard snap theo đúng khoảng cách 25mm (hoặc khoảng cách khác do bạn chỉ định).

Cái này giúp việc remix các chi tiết để gắn lên Multiboard trở nên nhẹ nhàng hơn nhiều, bằng cách dùng slicer để nối tấm backer được tạo ra này vào thiết kế mà bạn muốn gắn.

Để dùng, bạn cần tải bản developer build mới nhất của OpenSCAD tại (https://openscad.org/downloads.html) (kéo xuống phần developer builds).

Bạn cũng cần tải và cài BOSL2 library (https://github.com/BelfrySCAD/BOSL2/wiki). Để cài thư viện này, mở OpenSCAD rồi vào File > Show Library Folder, sau đó chép thư mục thư viện đã giải nén vào đó và đặt tên thư mục là "BOSL2".

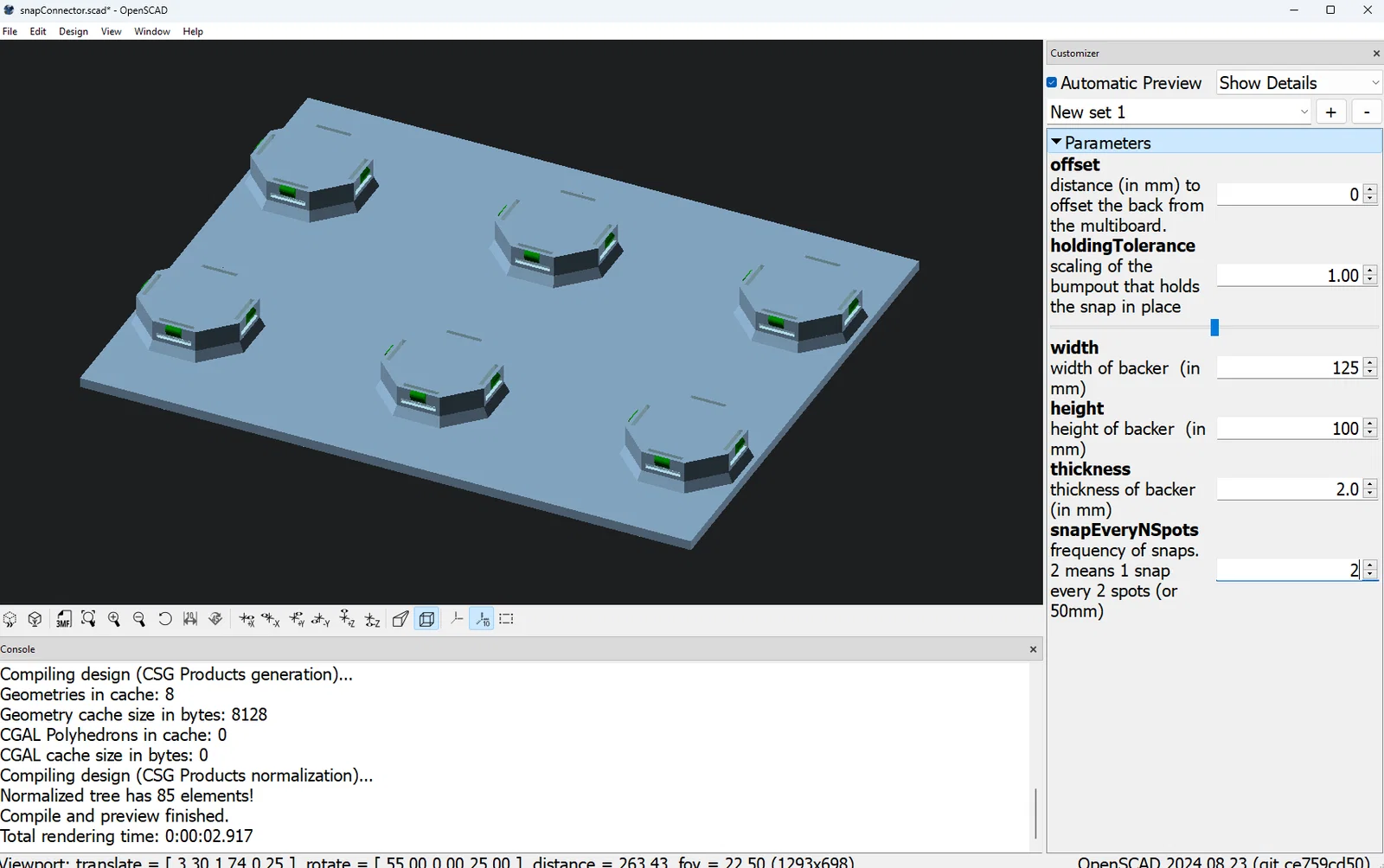

Tiếp theo, mở file .scad này bằng OpenSCAD, bạn sẽ thấy các tham số để chỉnh theo nhu cầu. Để export, bấm 'Render' rồi bấm 'Export'.

Nếu bạn thấy hay, nhớ ghé xem tất cả các mẫu parametric của mình trên MakerWorld: https://makerworld.com/en/@BlackjackDuck.

File này được cấp phép theo Multiboard license tại multiboard.io/license. Upload với sự cho phép của Jonathan/Stella.
