Vỏ Case & Mount gắn góc cho ESP-32 Camera (ESP32-CAM)
Bộ case và mount cho ESP32-CAM AI-thinker (OV2640) để gắn vào góc ngoài 90° như chân bàn Lack. Có angle adaptor tháo/lắp linh hoạt, hốc dán Velcro Command Strips để gắn mà không cần ốc vít.
Mô tả

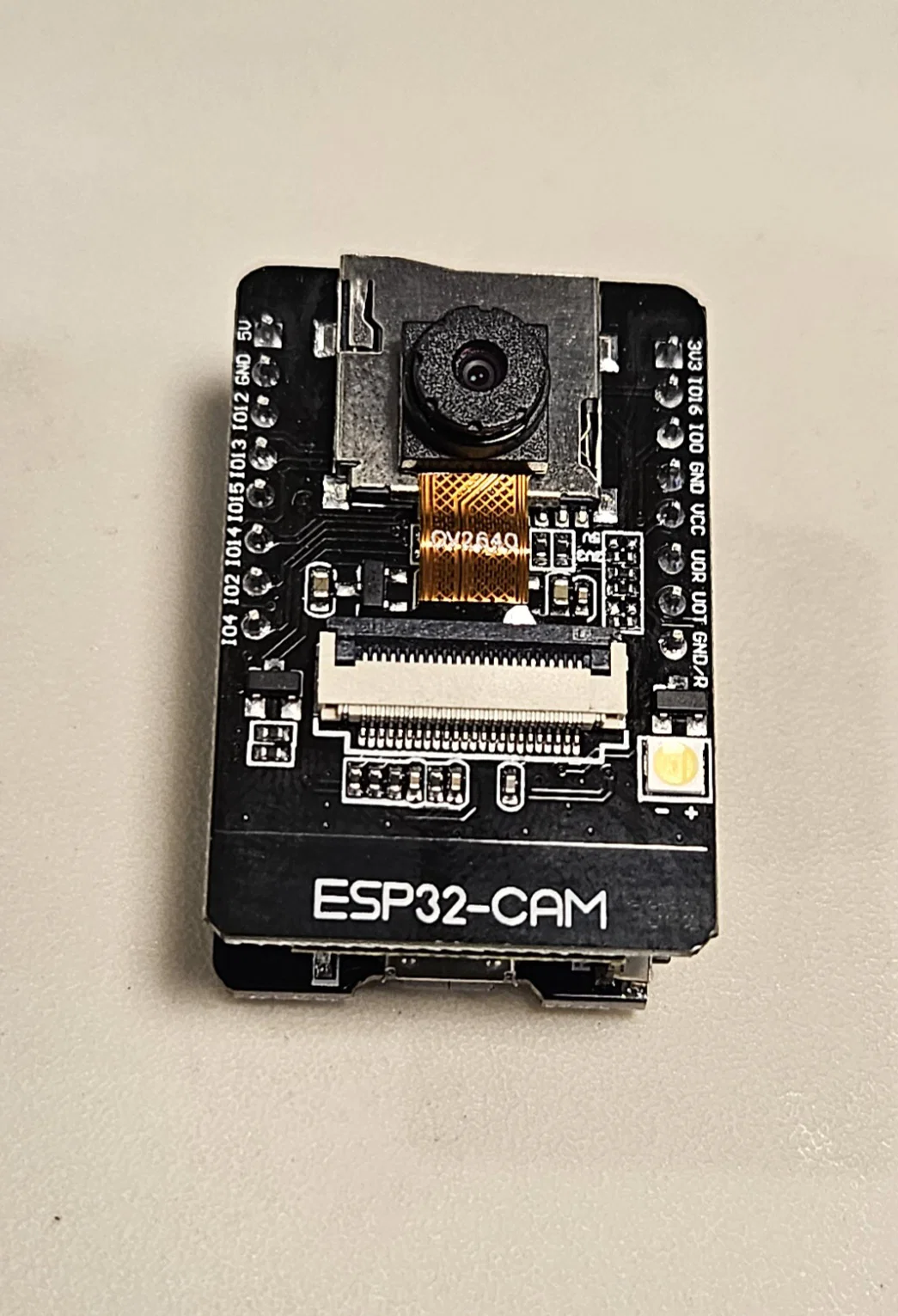

Đây là bộ mount cho board ESP32-CAM AI-thinker với module camera OV2640, dùng trong dự án camera PrusaConnect của johnyHV, xem tại đây:
https://github.com/johnyHV/PrusaConnect_ESP32-CAM

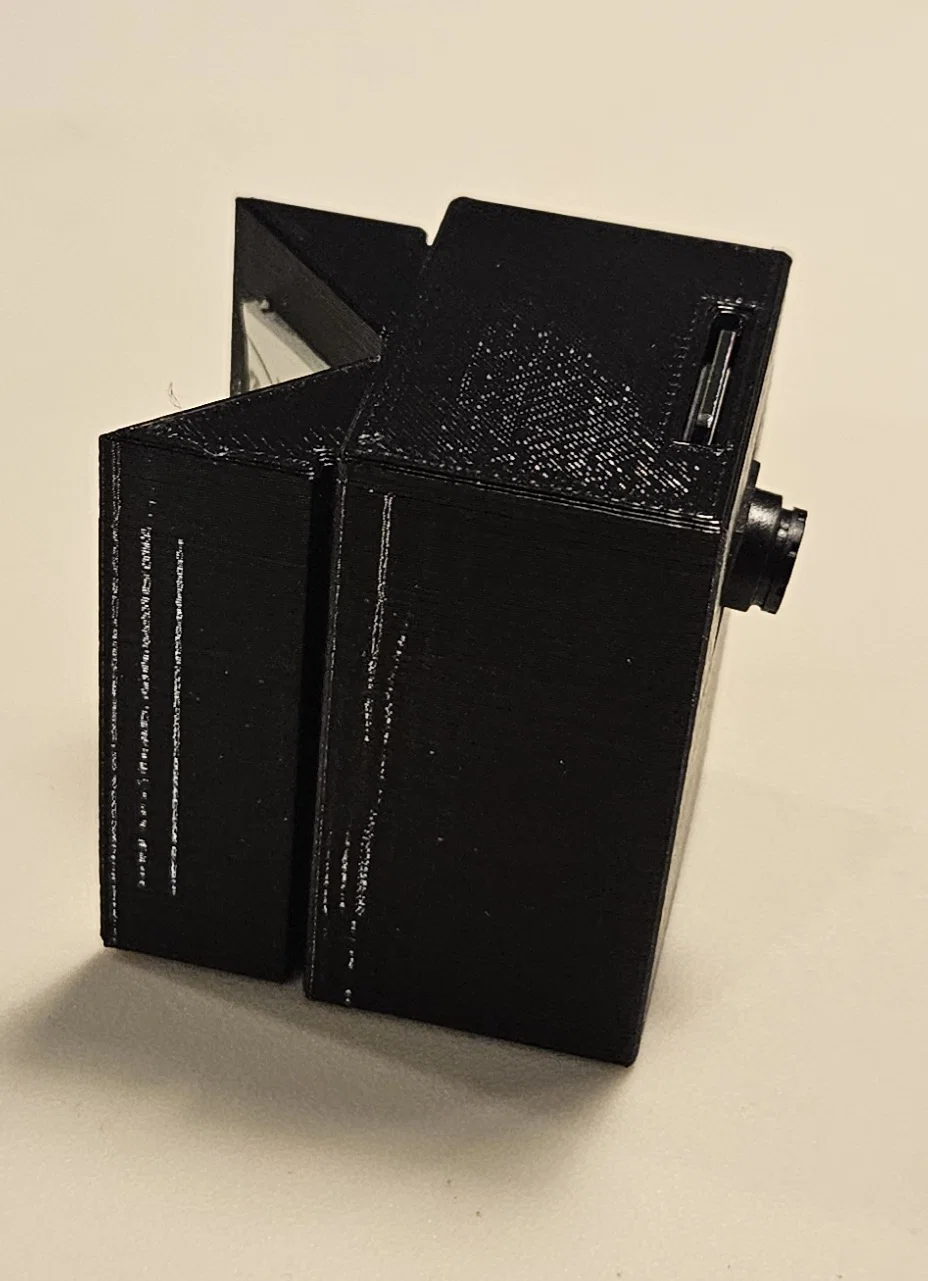

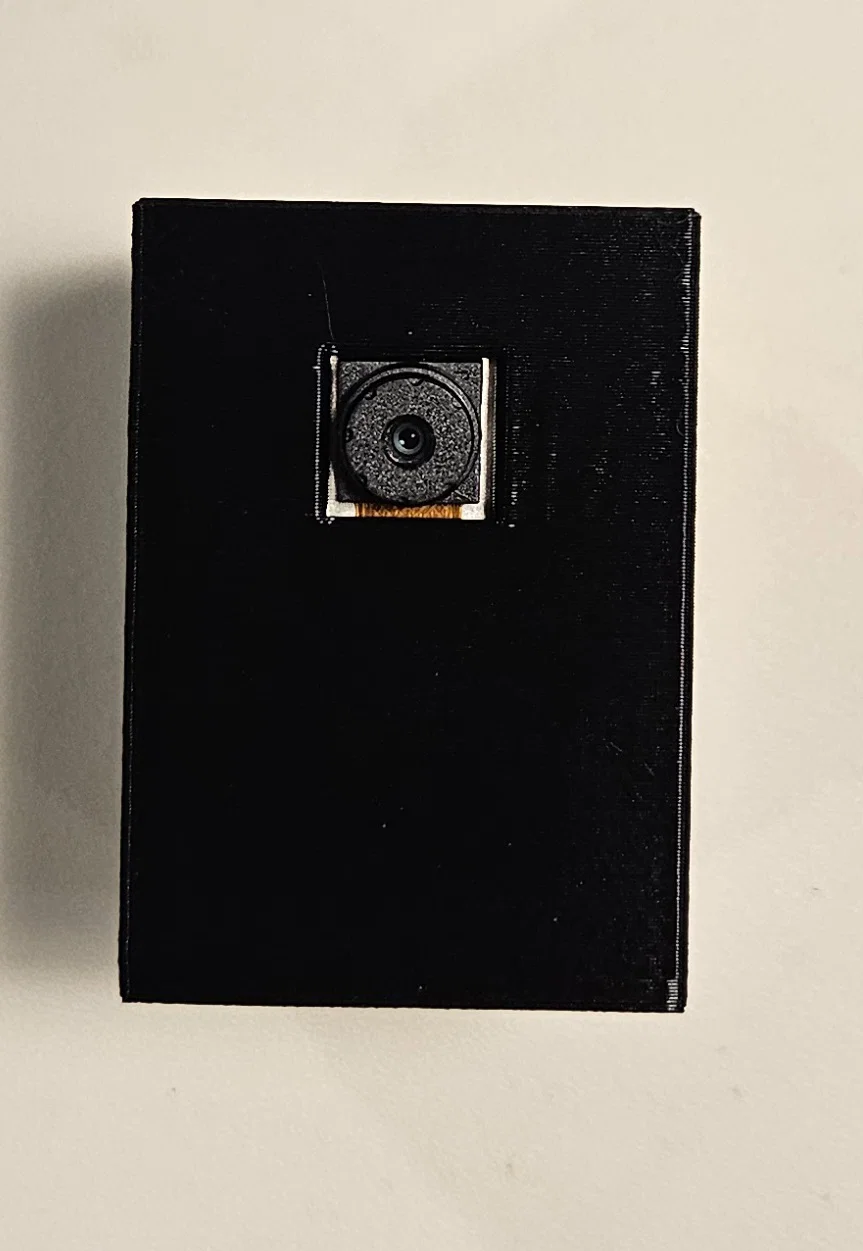

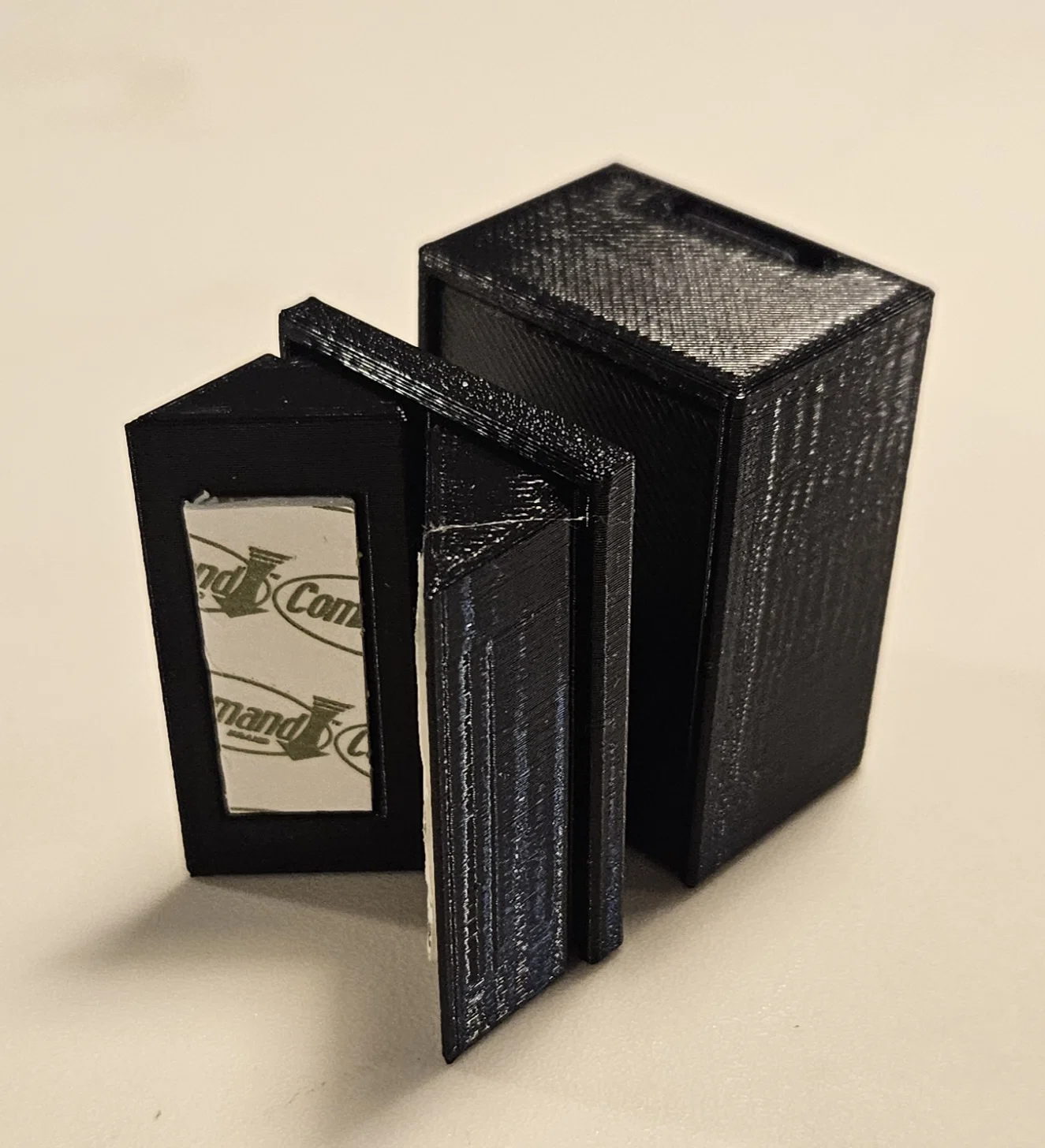

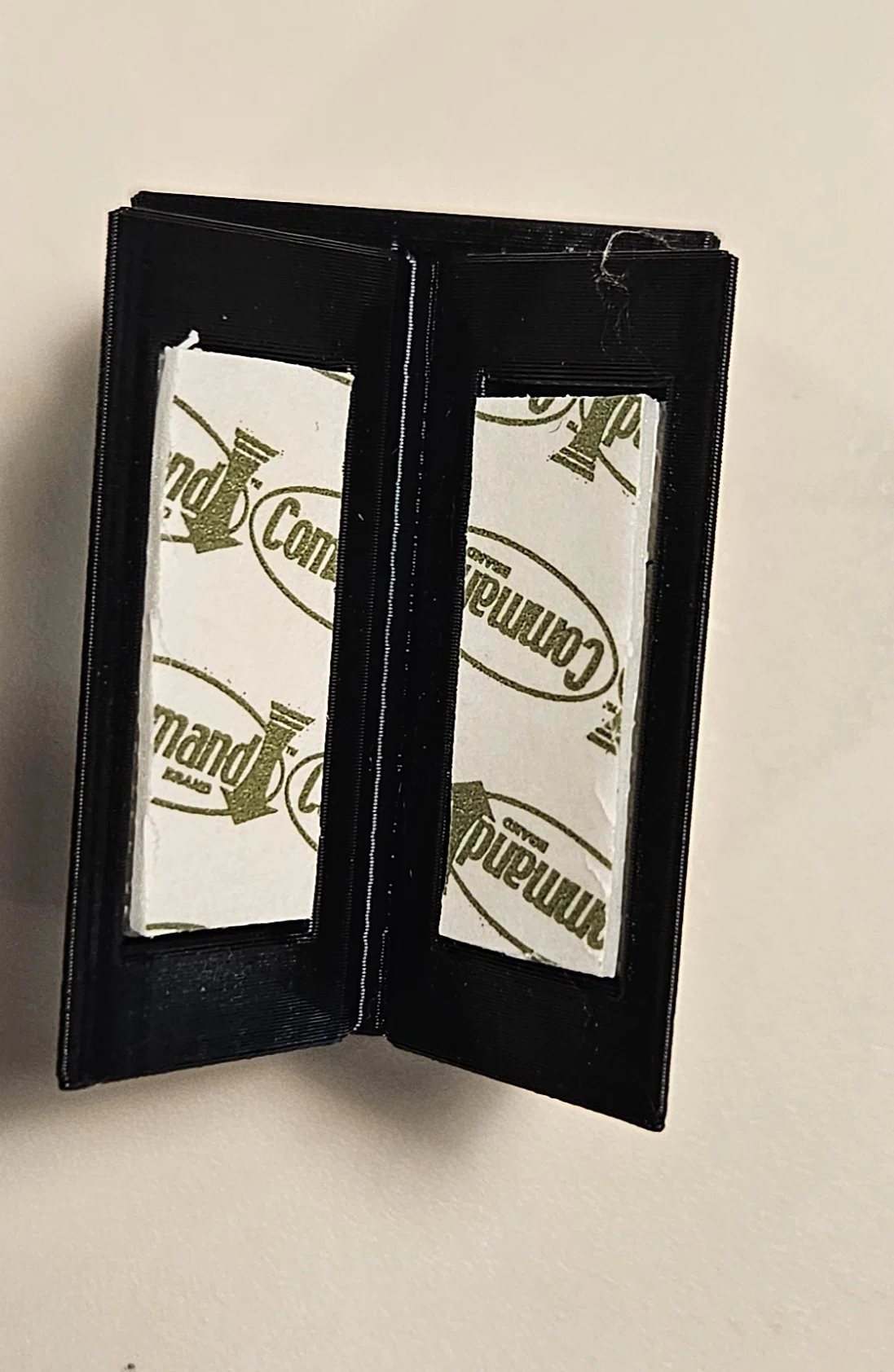

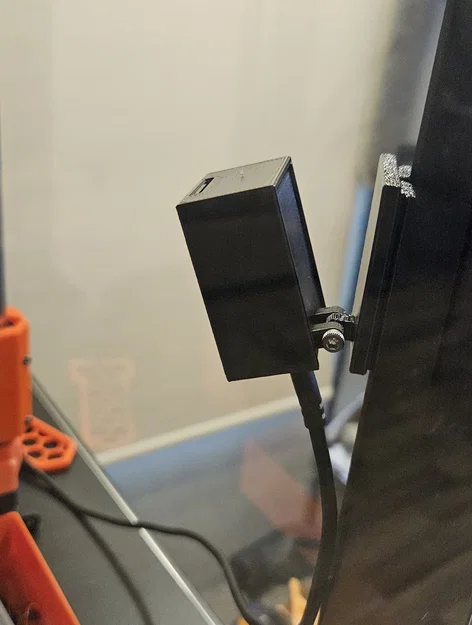

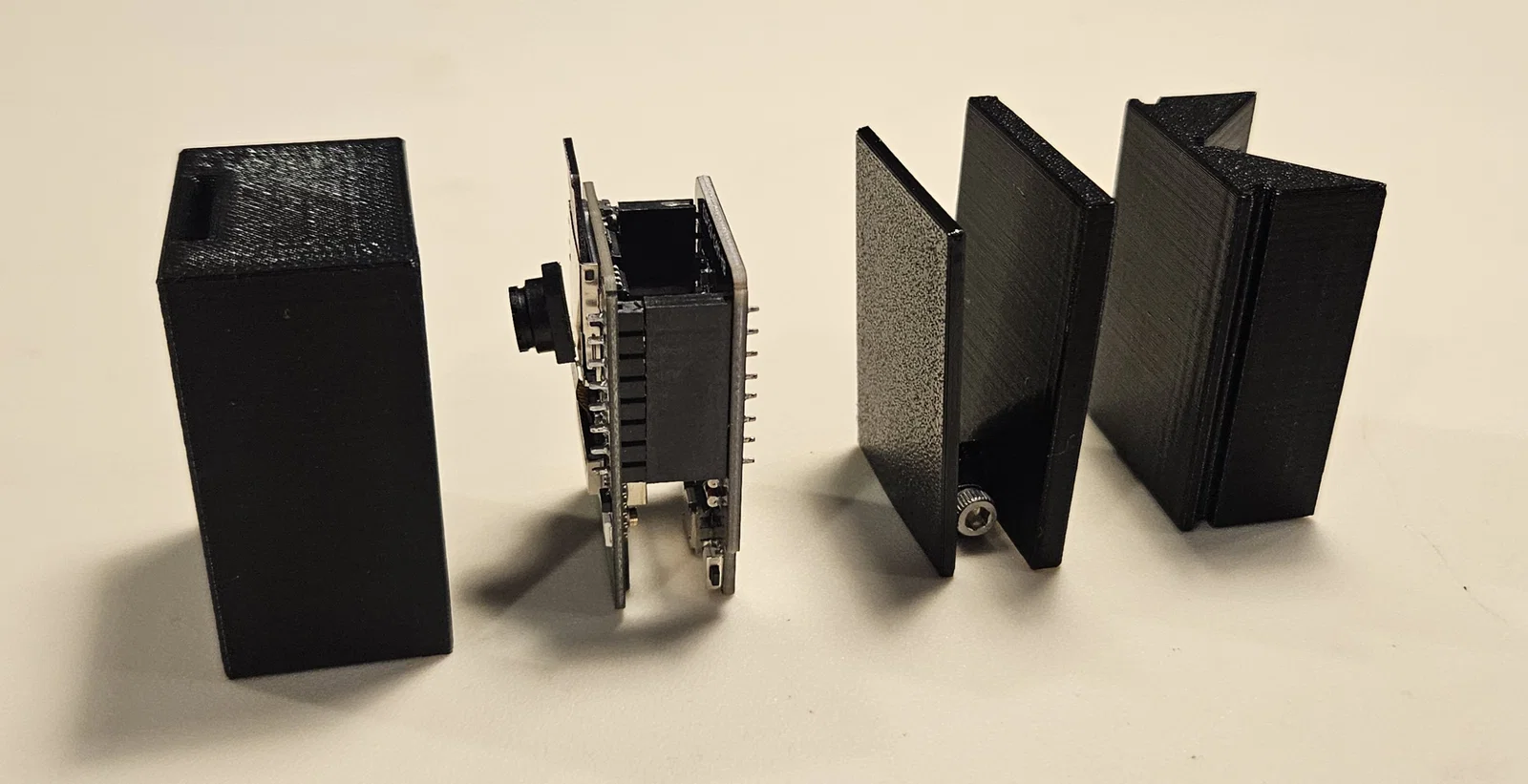

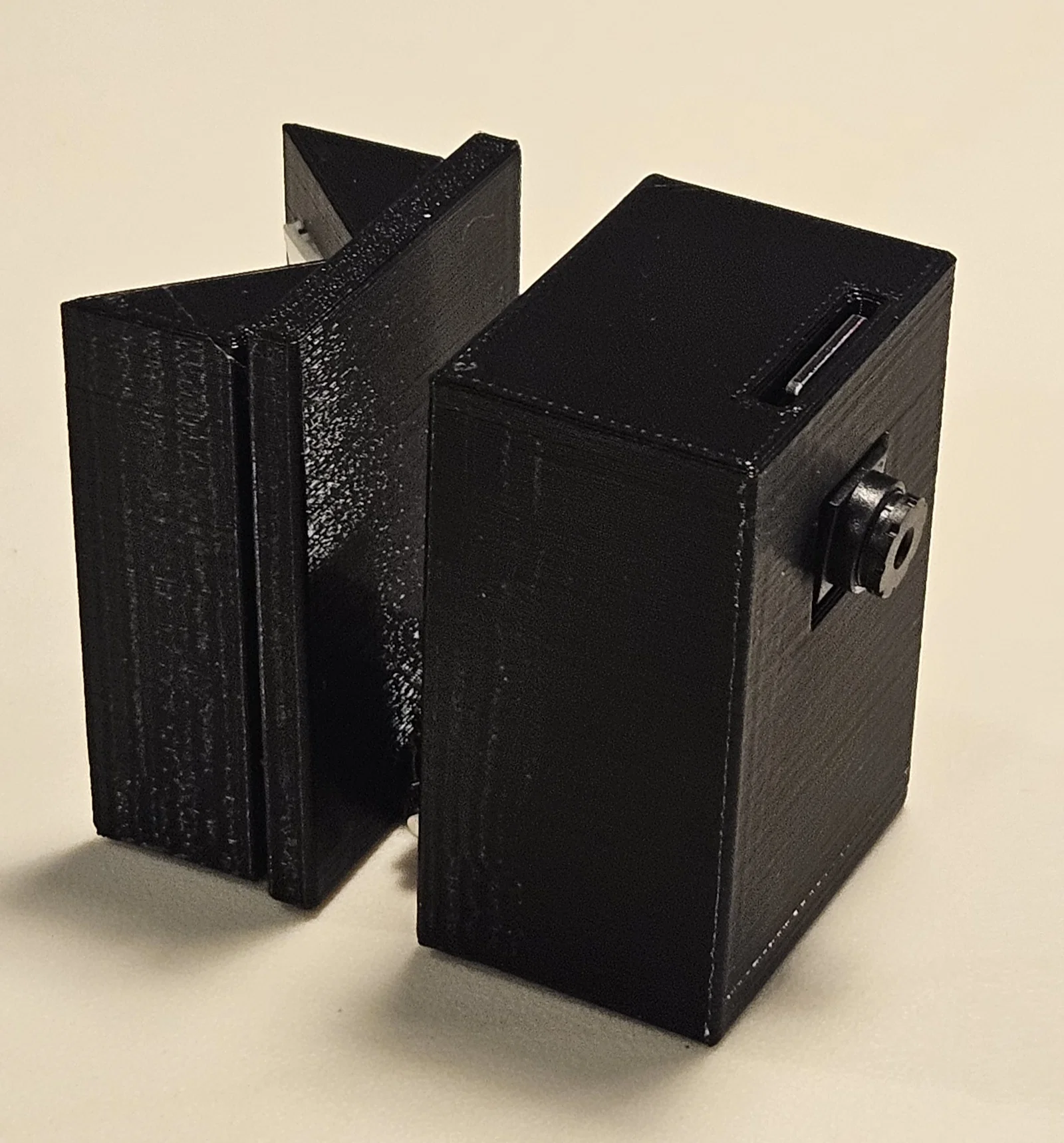

Mount này được thiết kế để gắn vào góc ngoài vuông (90°), ví dụ như chân bàn Lack. Model này có thể dùng theo 2 cách như trong hình. Có kèm angle adaptor để linh hoạt hơn, có thể gắn hoặc tháo ra mà không cần chỉnh sửa gì. Các lỗ trên angle adaptor được canh kích thước để không cần dùng ê-cu vẫn khóa được góc, nhưng nếu dùng lâu quá có thể sẽ cần thêm ê-cu. Phần slip fit được thiết kế theo kiểu zero clearance fit, có vát (chamfer) các góc nên tạo đủ ma sát để cảm giác chắc chắn. Phần lưng của housing có các hốc để dán Velcro command strips, giúp cố định mount lên góc và tháo ra lại được mà không cần bulông hay ốc vít. Lỗ camera được canh cho OV2640 Camera 160° Wide-Angle Lens (9mm x 9mm), nhưng hiện tại chưa test (đang chờ hàng về).
Phần cần chuẩn bị:
M3-10 hoặc dài hơn nếu dùng angle adaptor 1&2
Velcro Command Strips
ESP32-CAM AI-thinker board với OV2640
OV2640 Camera 160° Wide-Angle Lens nếu muốn nâng cấp camera (mình sẽ test và cập nhật trong vài ngày tới)
Gợi ý setup in:
Filament: PETG, nhưng filament khác cũng ổn
Housing: Đặt mặt có lỗ oval xuống print plate và bật organic supports

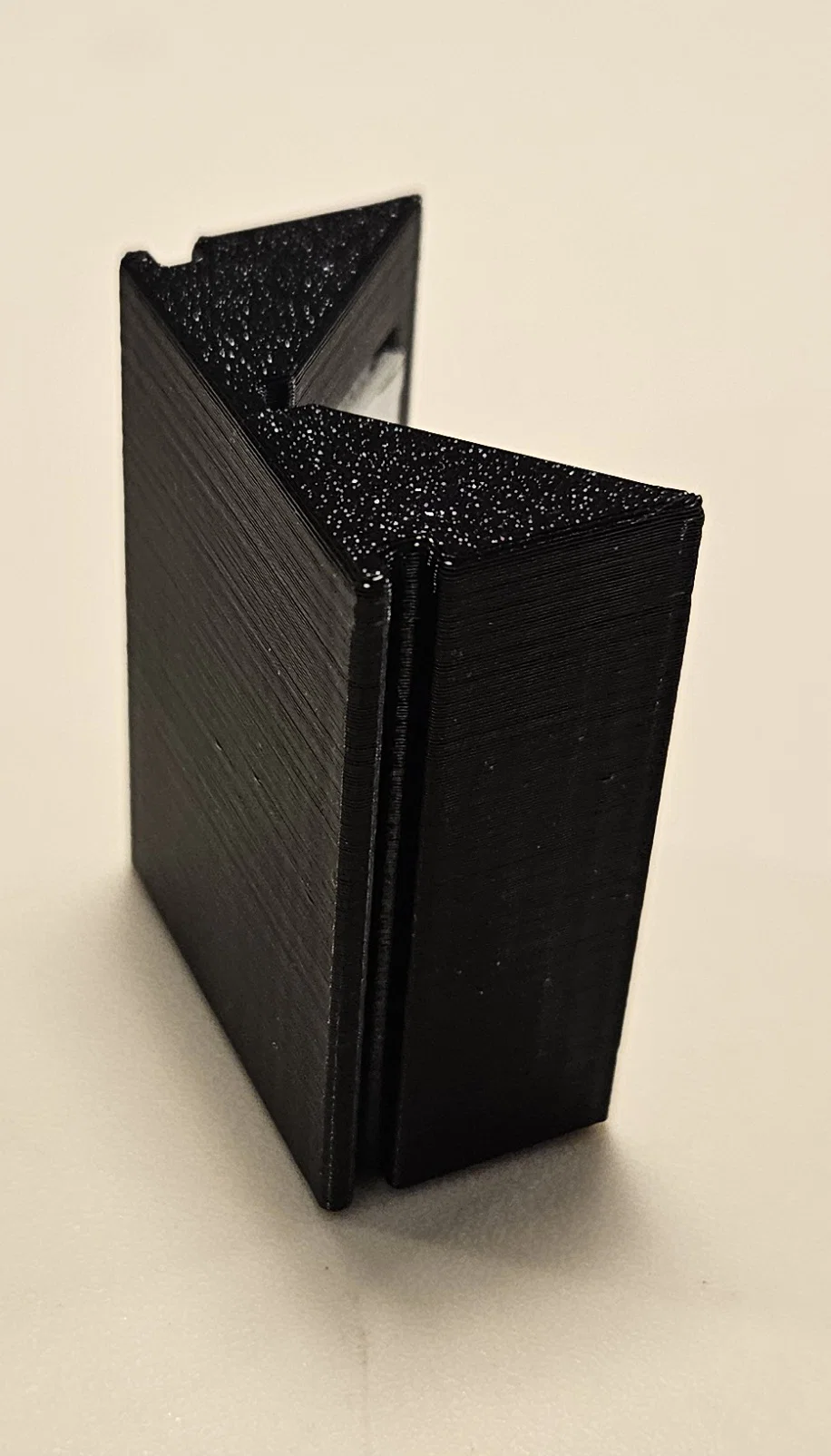

Housing Back: In với một trong hai mặt tam giác úp xuống build plate. Bản in của mình có dùng organic supports
Angle Adaptor 1: In với mặt phẳng lớn úp xuống build plate. Mình dùng sung supports ở mọi nơi, nhưng có thể không cần thiết
Angle Adaptor 2: In sao cho support chỉ cần ở phần extrusion có lỗ bắt bulông. Mình dùng sung supports ở mọi nơi.
Mình in trong enclosure Lack MMU2, thường có preheat trước. Bản in này chắc không có vấn đề gì nếu in ngoài enclosure, nhưng mình vẫn ghi chú vậy.
Ghi chú:

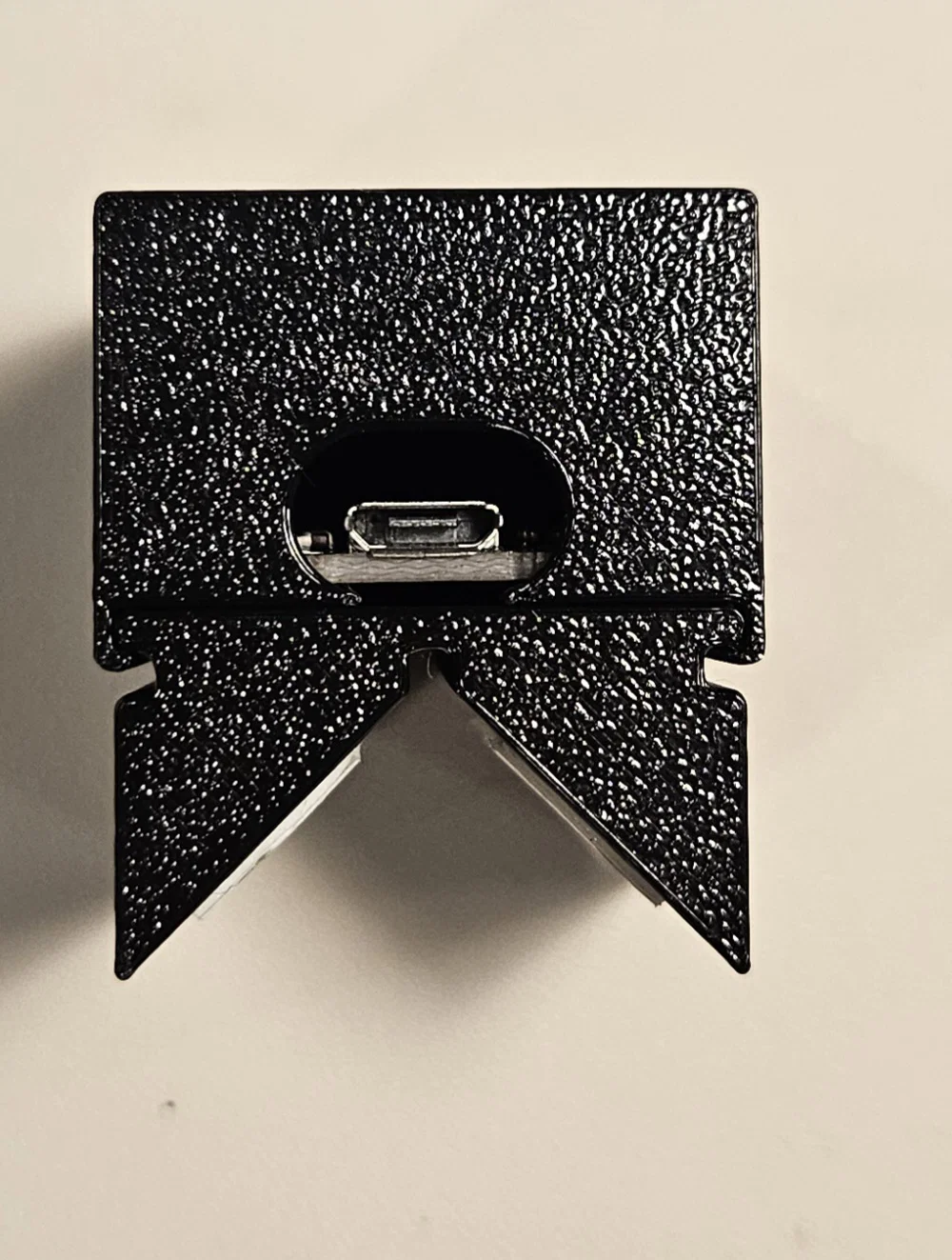

Thiết kế này giả định module sẽ được cấp nguồn bằng cáp micro-USB thông qua chip lập trình. Tương lai mình tính làm một thiết kế gọn/flush hơn, không dùng chip lập trình.
Mình có dán thêm một miếng command strip thường ngắn ở phía sau module lập trình để chèn bớt độ rơ đối với một module của mình. Khi thay camera, mình sẽ thêm hình nếu mình không quên.
Các link phía trên không phải affiliate
