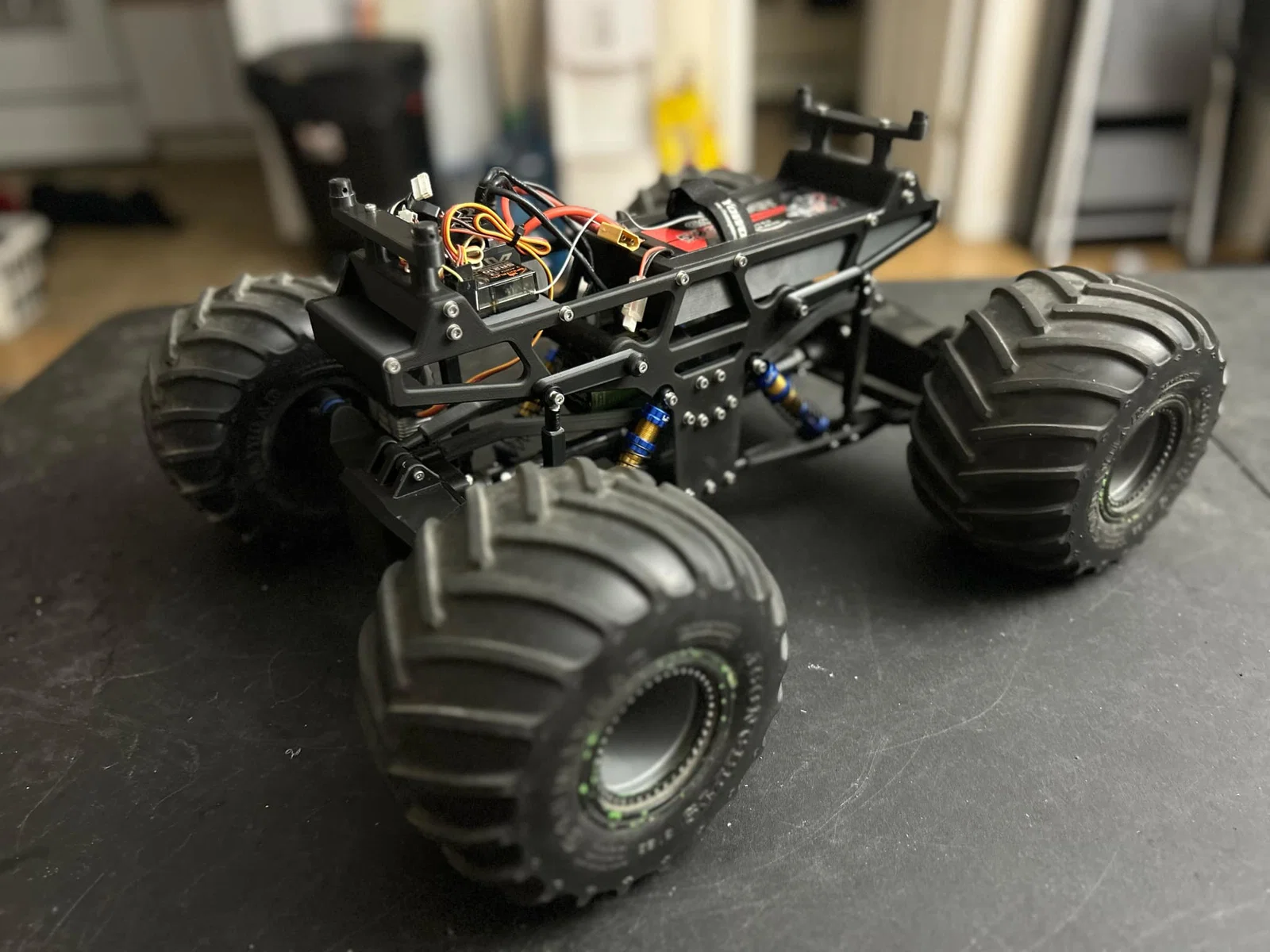

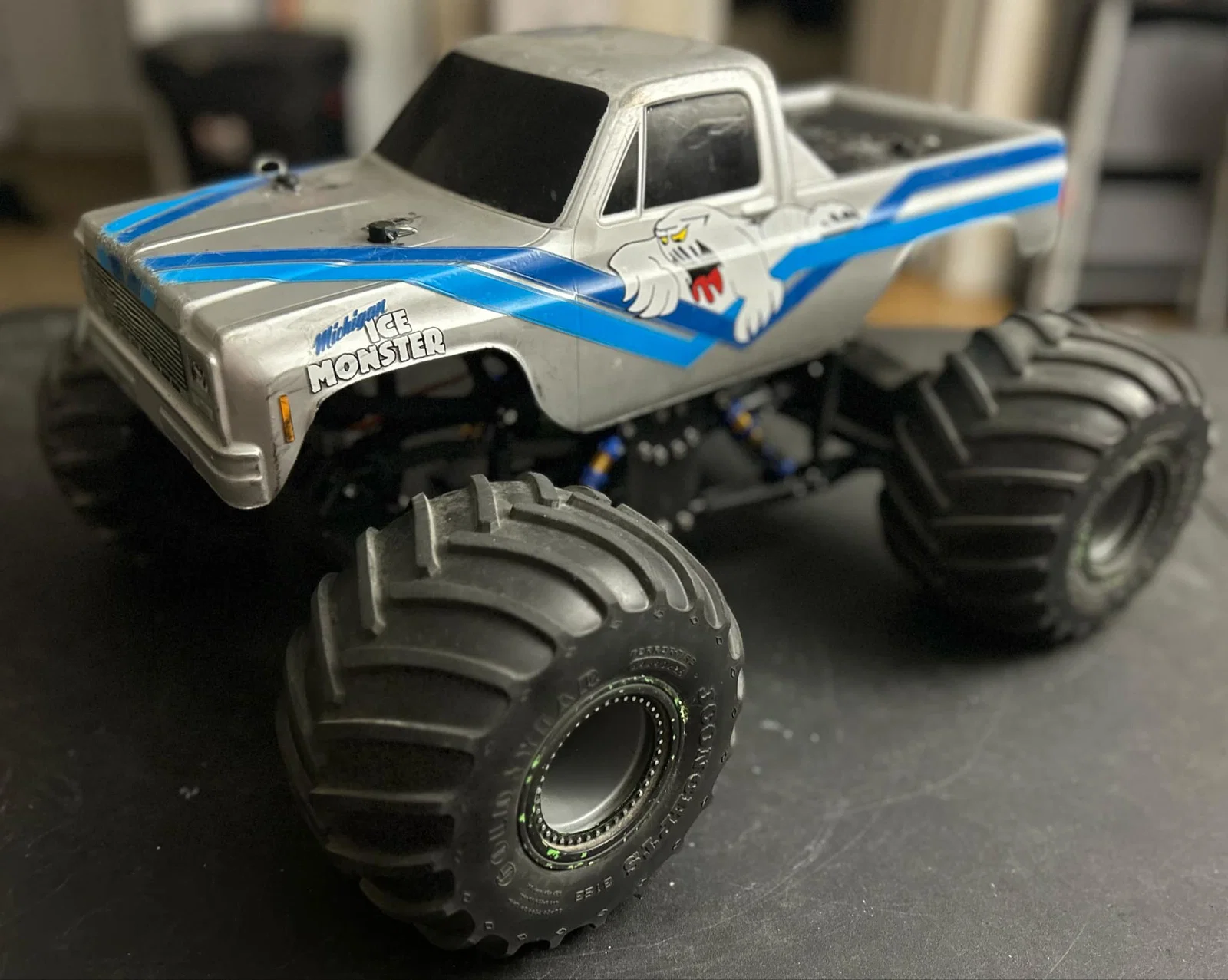

Chassis RC Monster Truck Shogun v3

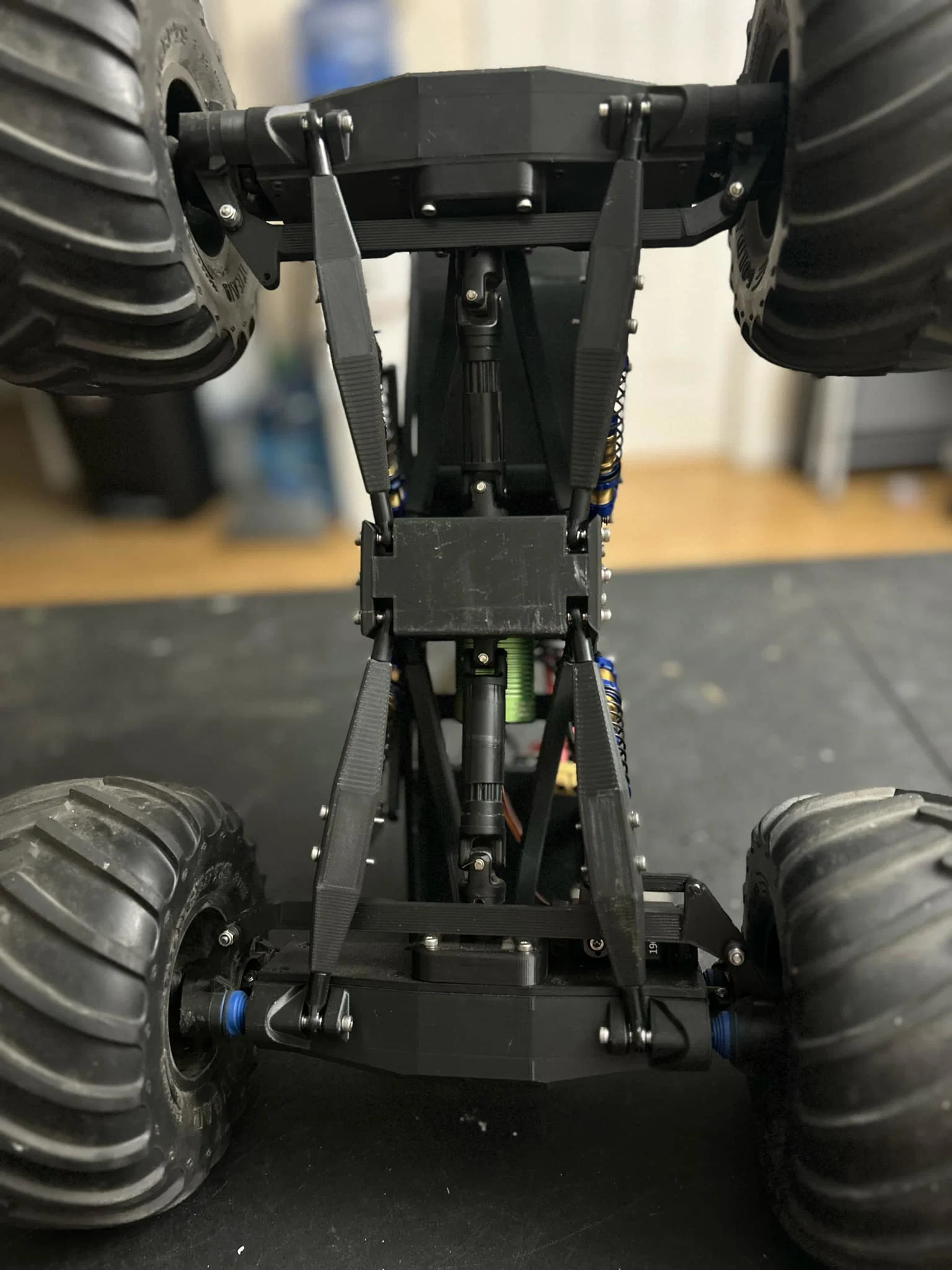

Bạn sẽ cần nhiều loại ốc/vít phần cứng M3 với các chiều dài khác nhau để hoàn thiện phần chassis. Riêng phần links thì bạn sẽ cần 24 con set screw M4x25 và 24 cái rod end loại này.

https://www.ebay.com/itm/362134661131

Chassis này được thiết kế để dùng transmission RC4WD SCS.

https://www.ebay.com/itm/276417650625?_nkw=rc4wd+scs&epid=2294683962&itmmeta=01J7BY1W4359RJX5AN5D66SWNJ&hash=item405bc69fc1:g:t7EAAOSwvcJmFEum&itmprp=enc%3AAQAJAAAA4HoV3kP08IDx%2BKZ9MfhVJKktALO9mnIcOkpQAegzcWXWgrfdMF18FZMhrjV3l%2B1zN%2BIMLFaNtP5neiJu4pMGDpx3ifERWcY2hrufrYzAoOCEirtjPDP3KCTMb7cI9rbzcbADZF5rNobJ%2Fz9nnbwkFc2qxgGEK3VIwLZL%2F4G%2FxGxvNzab17Xc7peREMeIkxWLedUmQ3aua0%2F8XEgWVgF2XP3wF9bkVlGsFOBsmYNtggLqn%2FesZvo%2Fgc7%2BfE9y2DxjaMVHeg2jCuQU25eHn8ecK0s3PbJ80LtBG90VD2%2BpCdrl%7Ctkp%3ABFBMksKH_rpk&edge=0

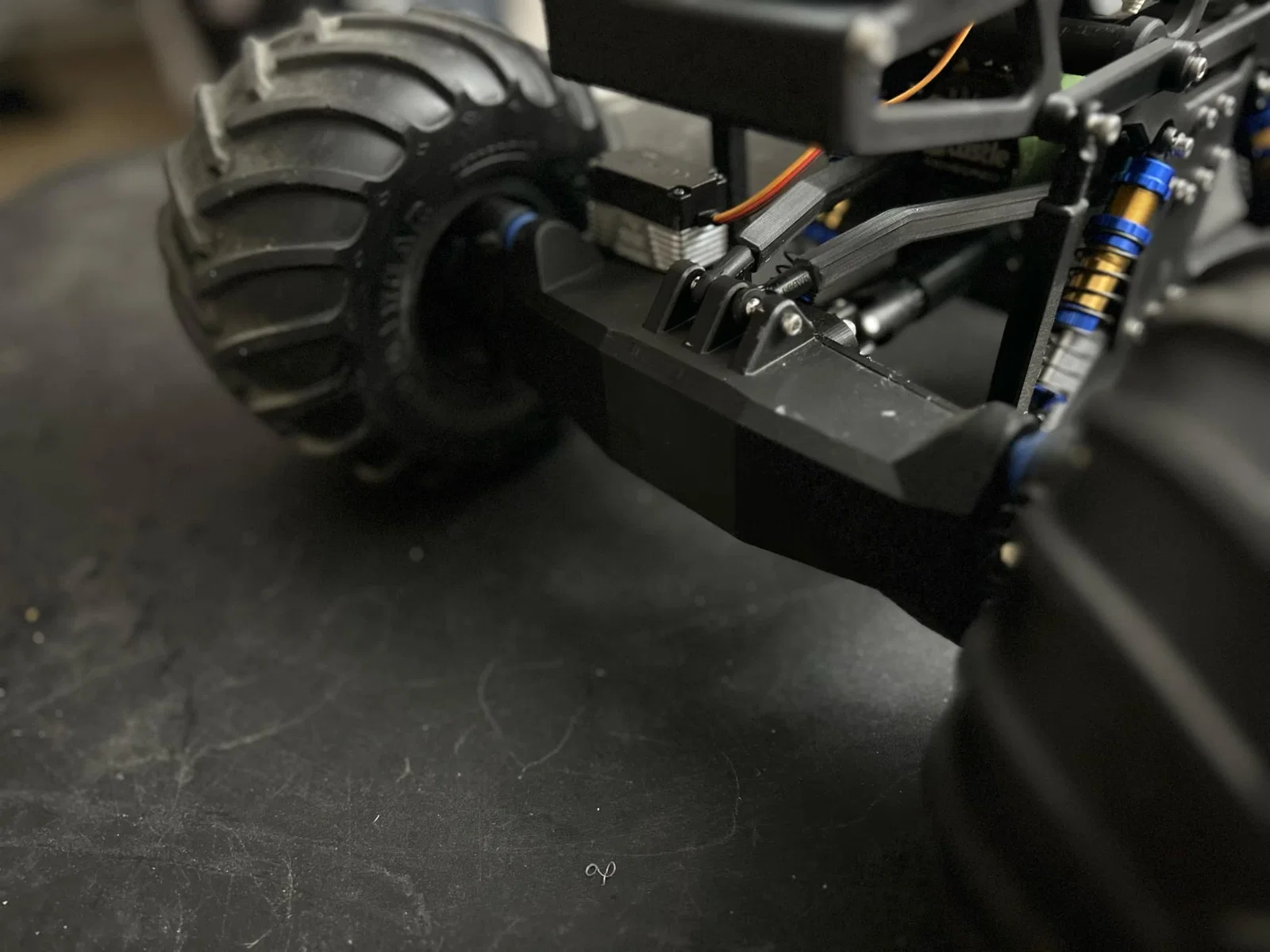

Về cầu (axles), bạn sẽ cần 1 bộ 4 knuckle của Traxxas Revo. Bạn cũng sẽ cần 2 bộ differential của T-Maxx 2.5/3.3. Ngoài ra cần 4 cây axle Traxxas 5451x và sẽ phải cắt ngắn lại.

https://www.ebay.com/itm/383922290759?_nkw=traxxas+5451x&epid=691471007&itmmeta=01J7BY69KV74BN88Z1ESK4C8C1&hash=item59638d4047:g:SOMAAOSwQpZgEcVc&itmprp=enc%3AAQAJAAAA8HoV3kP08IDx%2BKZ9MfhVJKlKrpamLNAGyS6FQ%2F4bpOxs1Z%2BmEDLozUH45OY%2Fz2vjz2VHEAzMjv3%2FxQVBC9sym1Qx%2FK2xYWF11xPI51V9amoK66Y9MobwdBcWMZCo0IvEzUBNSJ6vHYPLMl5hXeGCmKmZ90wjdQO8frL%2BzxdTeO6AQ2blJOCNNZHDQ5g8TFNoKAqPcrp8IyZmttHMPKAQQa2LucvGEtCNZd%2FPs8cGuKaV4B8IAv58BAg5276rMOGNayViIAcBzVMDnVAJgCaB31hd8CMNWATFCPGw8A9SLn7P%2BfClFKd9UUv4mTVBS3zsgw%3D%3D%7Ctkp%3ABk9SR4Camf66ZA&edge=0

Mỗi axle có 12 cái threaded insert M3x4x5.

https://www.amazon.com/dp/B09MCWTBCC?ref=ppx_yo2ov_dt_b_fed_asin_title

Và 4 cái insert M5.

https://www.amazon.com/gp/product/B08T9W17CR/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

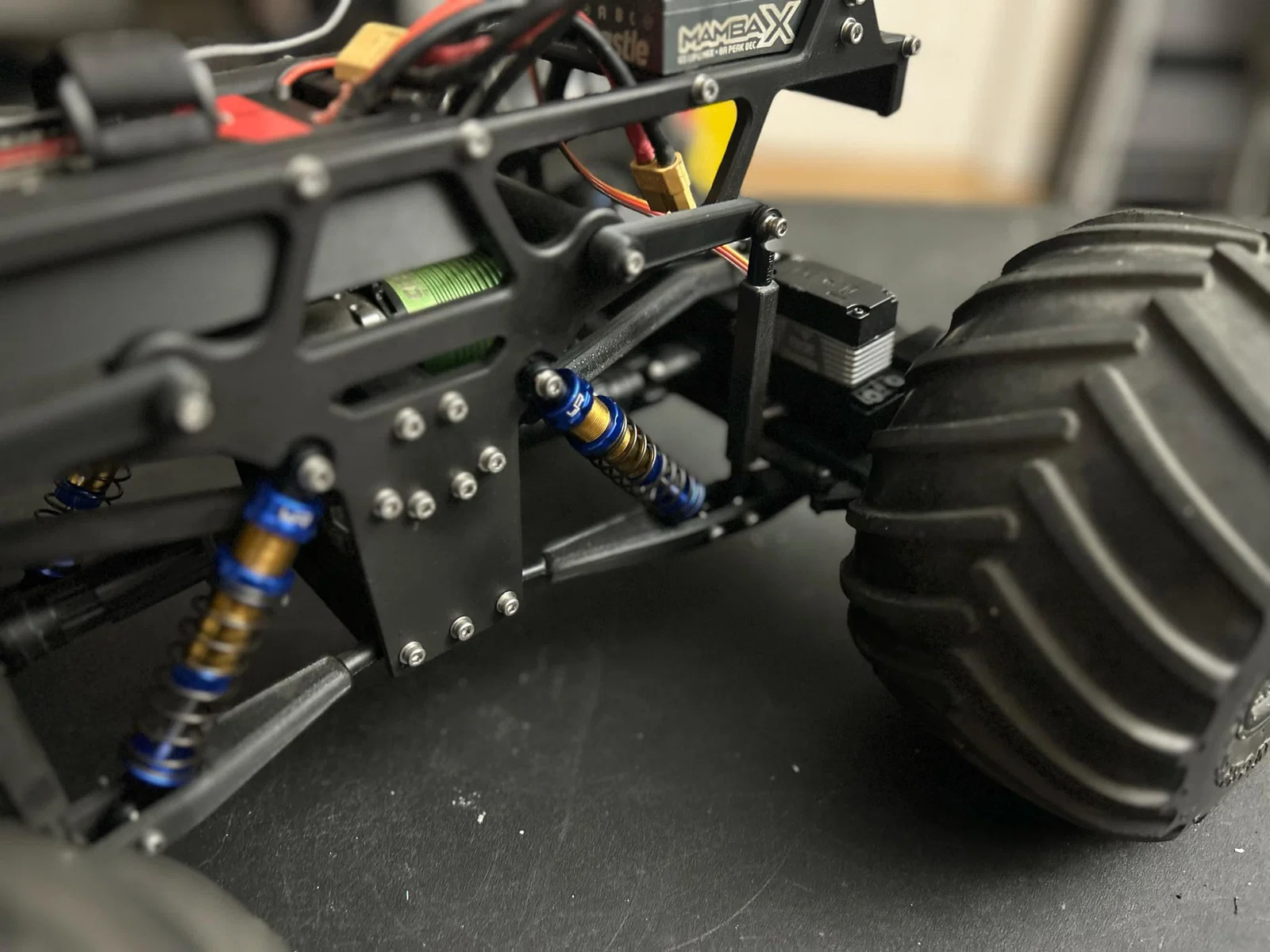

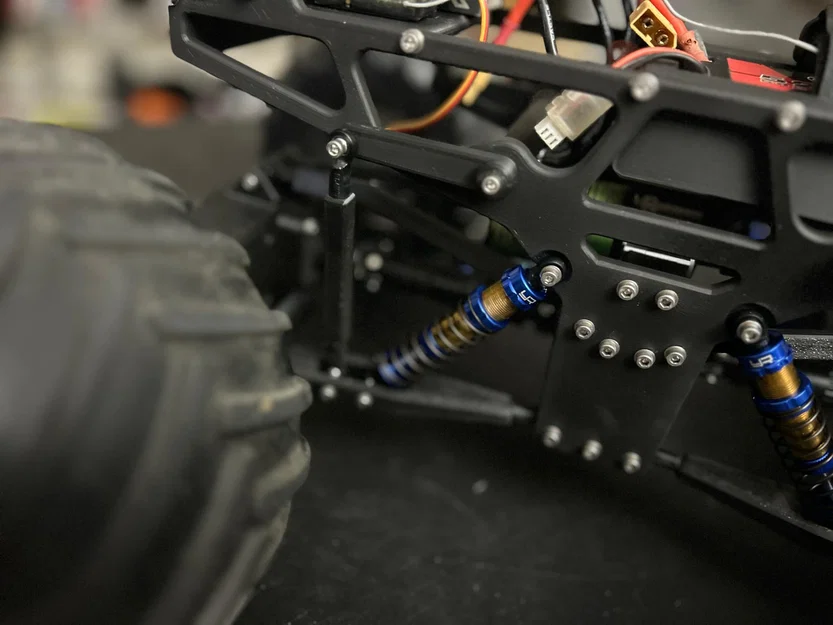

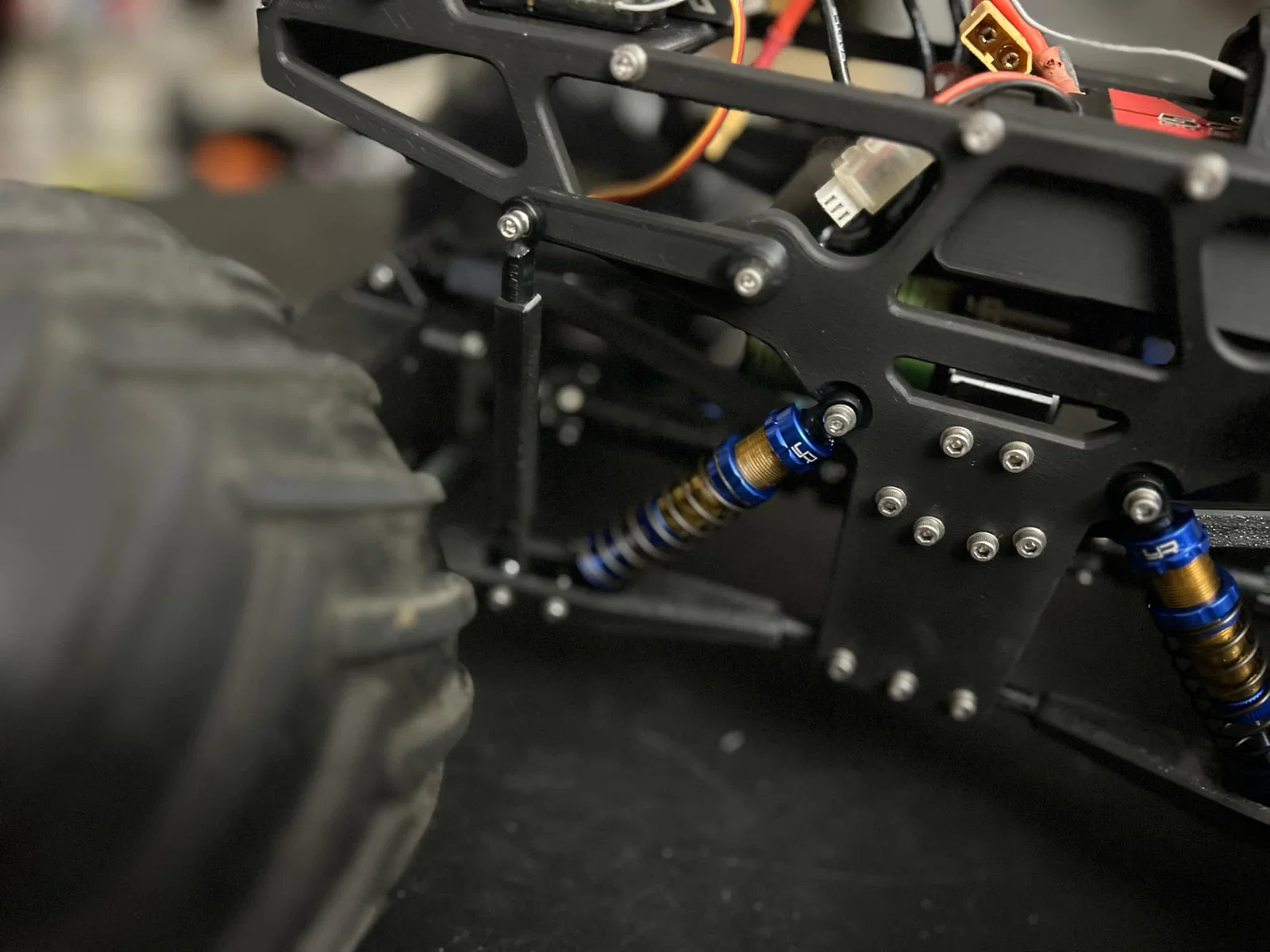

Mình đang dùng shock 100mm nhưng bạn có thể lên tối đa 110mm vẫn an toàn. Nhớ dùng vài cái shock o-ring trên mỗi trục axle shaft để làm bump stop. Nên dùng dầu (oil) nặng (hiện mình đang dùng 50wt với piston 3 lỗ) để kiểm soát chassis cho hiệu quả.

Về bánh xe: mình có kèm 1 file adapter để chạy mâm Jconcepts trên Revo centric axles mà không cần hex. Đây là offset mình thấy hợp lý nhất sau khi test để đảm bảo khoảng hở.

Về bánh sau: bạn có thể chạy 4ws cho xe này khá dễ, nhưng mình khuyên là đừng, trừ khi bạn dùng motor công suất thấp. Mình có một chi tiết thiết kế để gắn giữa knuckle và housing nhằm khóa (lock out) rear steer. Bạn có thể dùng riêng món đó, hoặc gắn thêm drag link nối knuckle-to-knuckle giống mình để tăng cứng cáp hơn.

Set up này chịu va đập khá dữ, nhưng vẫn là đồ in 3D nên sẽ có giới hạn. Mình đã thiết kế nó “nặng” trong mức hợp lý. Chắc bạn sẽ không muốn đem đi đua trừ khi tự tin vào lựa chọn powertrain và kỹ năng lái. Dù vậy, mình có test chassis này bằng cách quẩy ở skate park và khi món nào gãy thì mình tăng độ dày phần đó cho phù hợp, nên cứ vui và thử xem bạn làm được tới đâu. Mình hy vọng sẽ thêm video chạy thử trong khoảng 1 tuần sau khi bài đăng này lên sóng.
