Giá đỡ rời cho ẩm kế tròn trong hộp hút ẩm (Drybox)

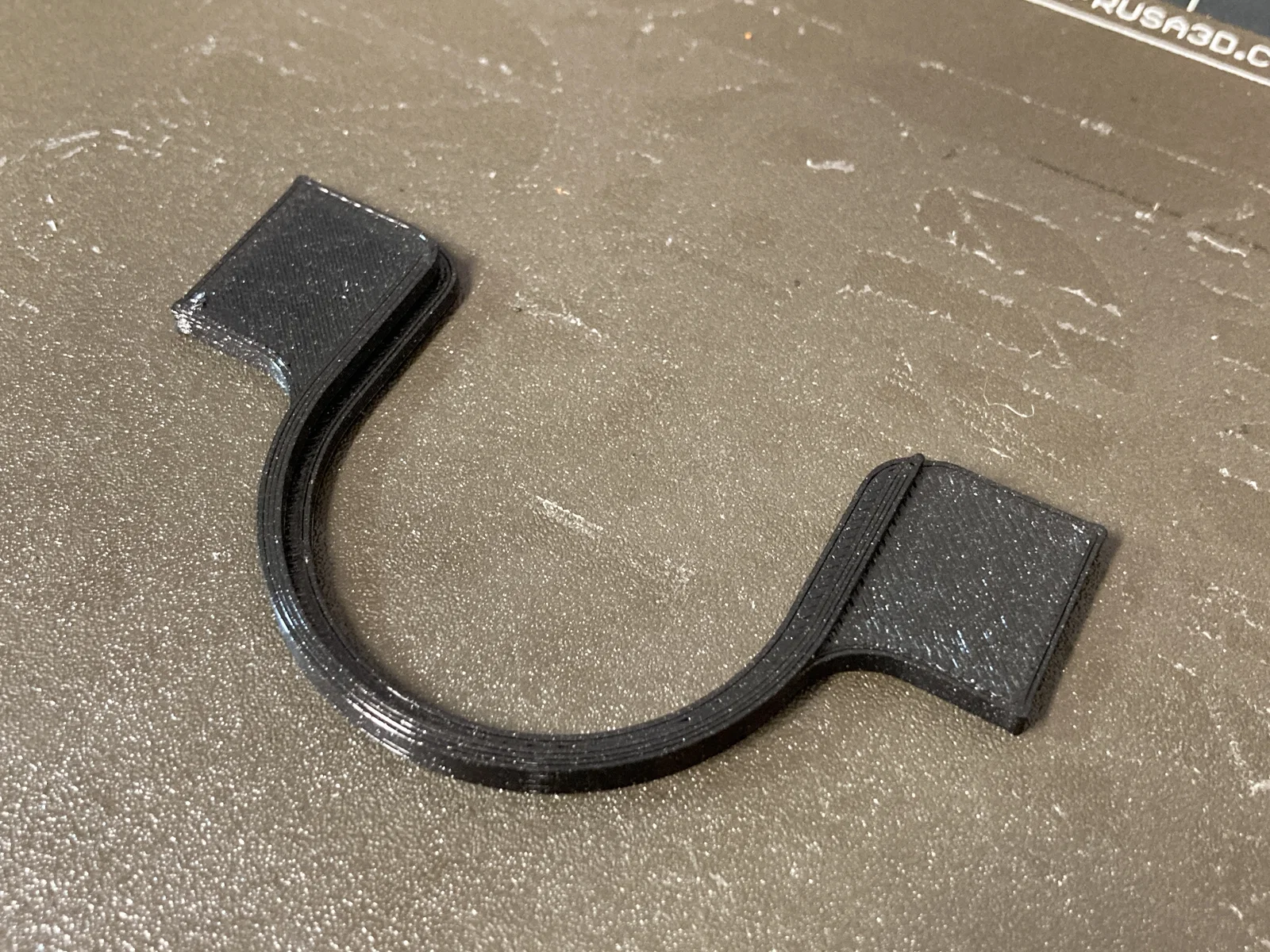

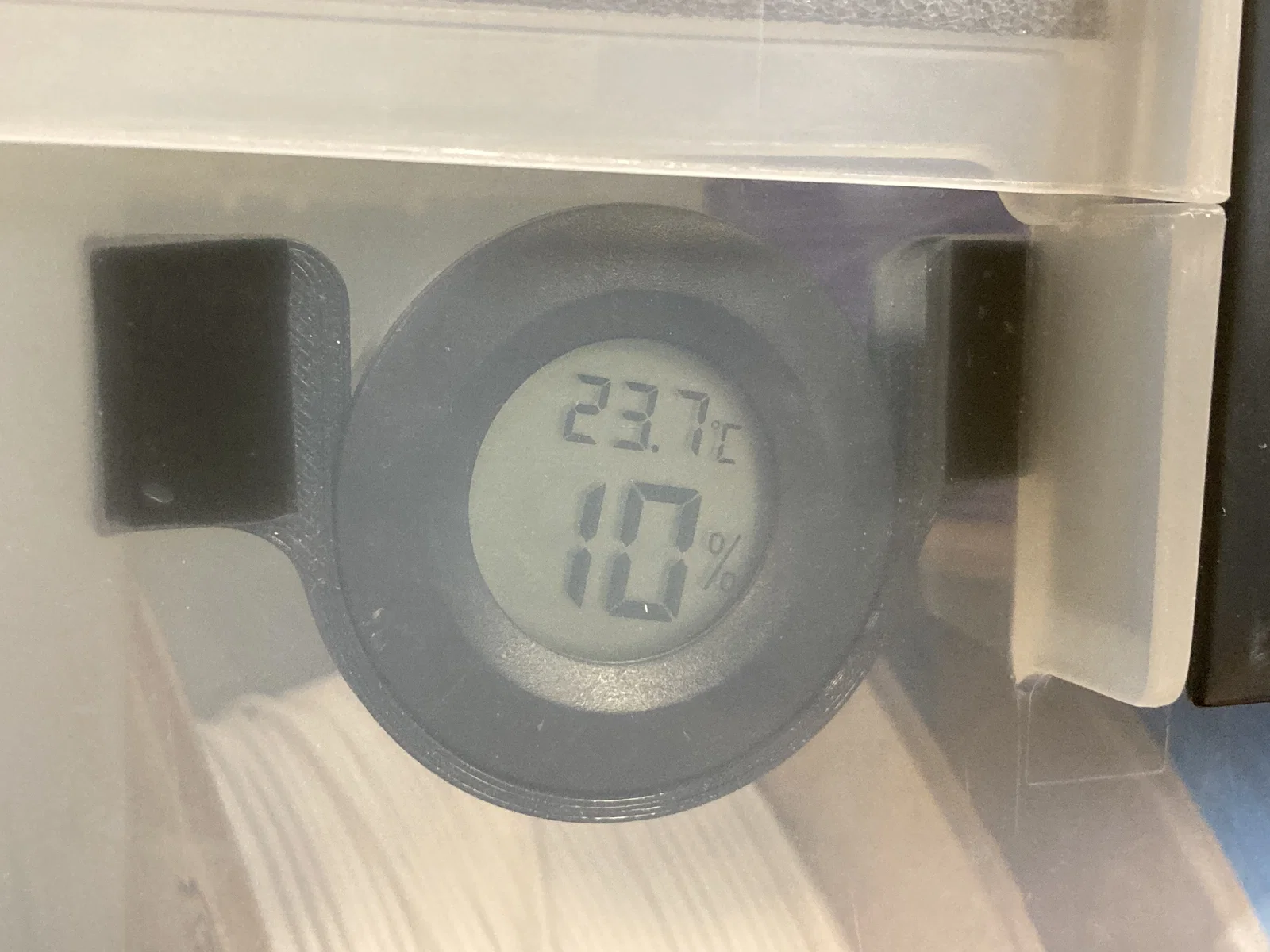

Đây là mẫu giá đỡ cực kỳ đơn giản và in nhanh dành cho cảm biến nhiệt độ/độ ẩm trên hộp hút ẩm (drybox). Giá đỡ này giữ cảm biến để bạn có thể xem chỉ số từ bên ngoài, lắp đặt bằng băng keo hai mặt nên không cần phải khoan lỗ hay dùng thêm ốc vít, lại còn dễ dàng thay thế khi cần. Hai bên cạnh có thiết kế gờ để vừa với băng keo khổ 1/2 inch (13mm).

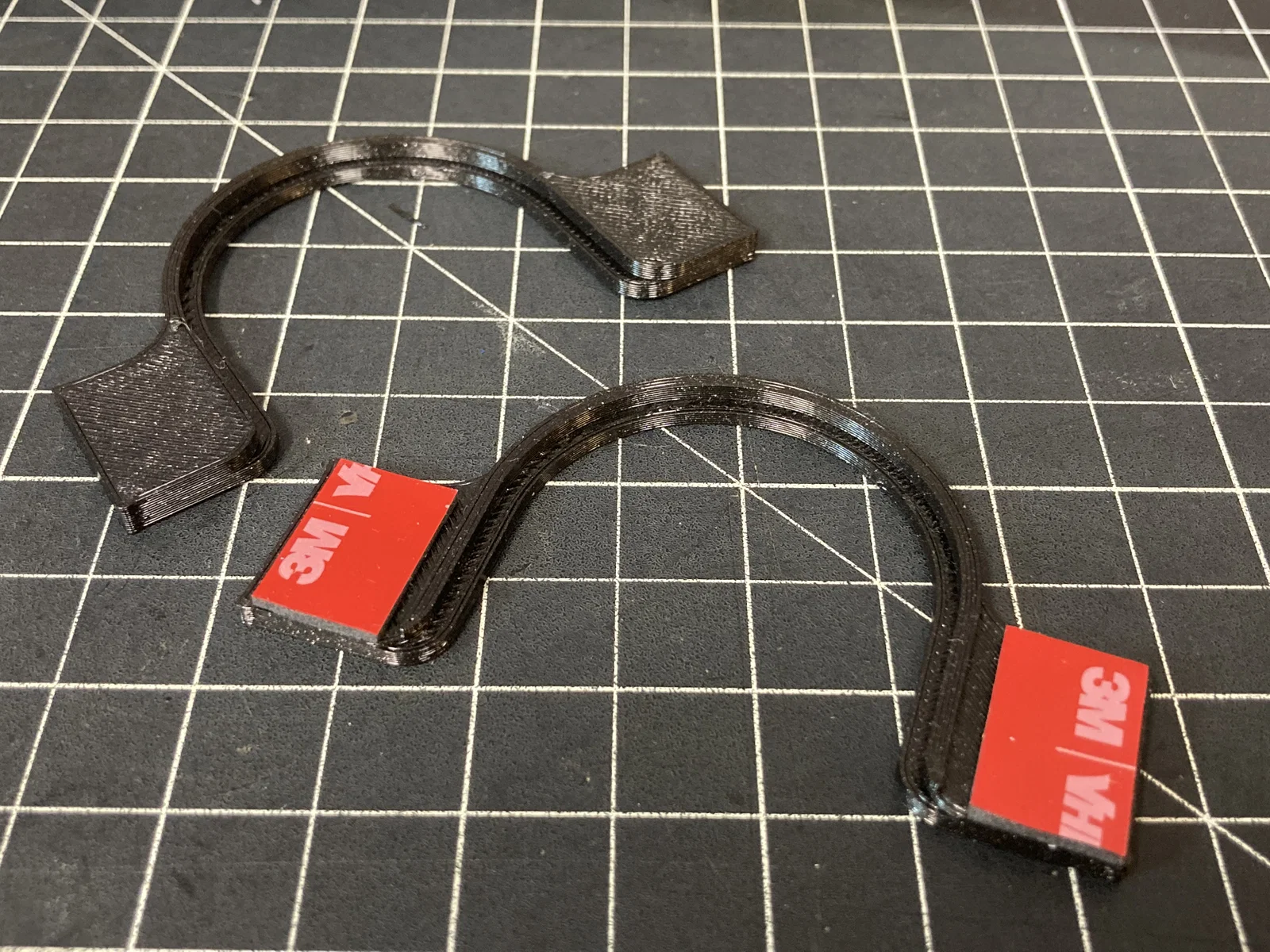

Có ba phiên bản để bạn lựa chọn. Mình thích nhất là bản có ngàm giữ. Trước đây mình hay vô tình làm rớt ẩm kế ra ngoài nên đã thêm mấy cái ngàm nhỏ để nó khớp nhẹ vào vị trí. Tuy chỉ là thay đổi nhỏ nhưng đủ để giữ ẩm kế không bị rớt nữa. Hai phiên bản còn lại không có ngàm này, bao gồm bản tiêu chuẩn hoặc bản “có bậc” (stepped) nếu bạn dùng băng keo hai mặt dày như 3M VHB để cảm biến không bị đẩy quá xa so với mặt trong của hộp.

Thiết kế

Mình có liệt kê hai mẫu khác là nguồn tham khảo để ghi nhận đóng góp của tác giả. Mình rất thích mẫu giá đỡ của Feday, ban đầu định remix lại để in ren vặn, nhưng sau đó thấy mẫu của B3rnd8 gắn bằng băng keo hai mặt tiện hơn nhiều. Thiết kế này được vẽ mới hoàn toàn, nhưng mình vẫn muốn ghi nhận hai mẫu đã tạo cảm hứng cho mình.

Hướng dẫn in

In cực dễ, không cần support. Kể cả máy in giá rẻ chưa được cân chỉnh tốt cũng có thể in mẫu này ngon lành.

Được tối ưu để in trên MK3/S/S+ với layer height 0.3mm. Mình đã chép thiết lập từ profile 0.3 của MK3S sang Mini, nên mình đã in trên con Mini với layer height 0.3mm. Vì layer height 0.3mm không có sẵn trong profile gốc của Mini, nên mình đã đính kèm file gcode cho cả nhựa PETG và PLA.

Mình có thể đăng thêm phiên bản cho đầu phun 0.4 và 0.6 của MK3S, nhưng vì mẫu này quá dễ để cắt lát (slice) nên việc đăng gcode có vẻ không cần thiết, tránh trường hợp file bị cũ khi có bản PrusaSlicer mới hơn 2.5.0.
