Thanh trượt camera cong (Curved Camera Slide)

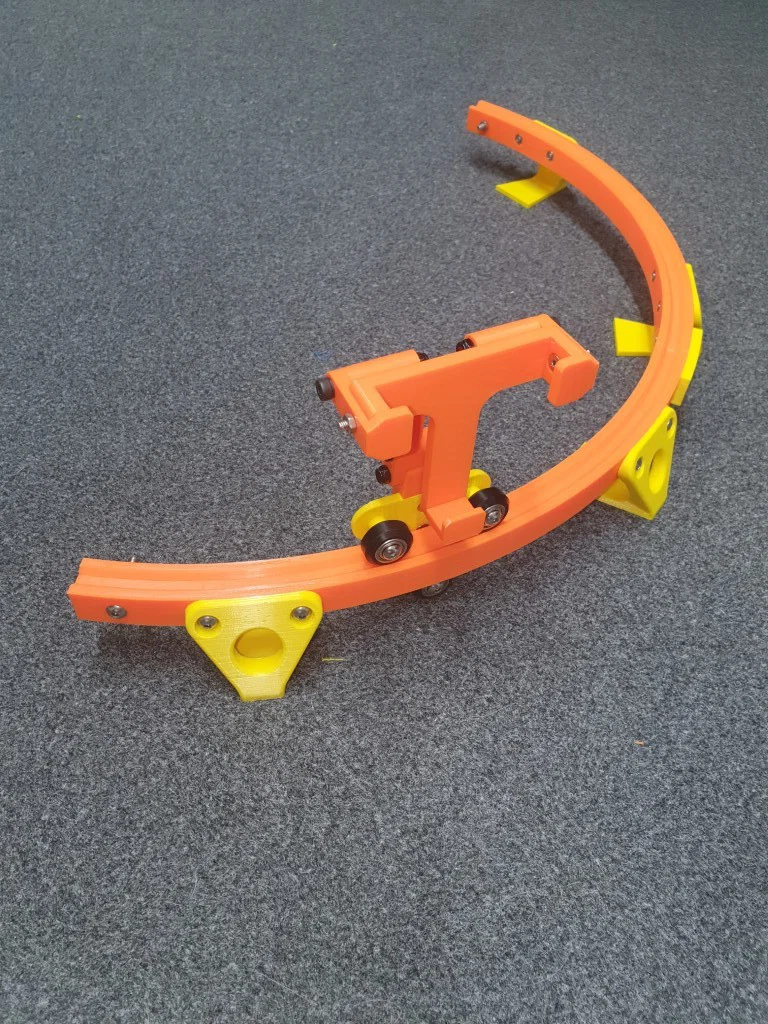

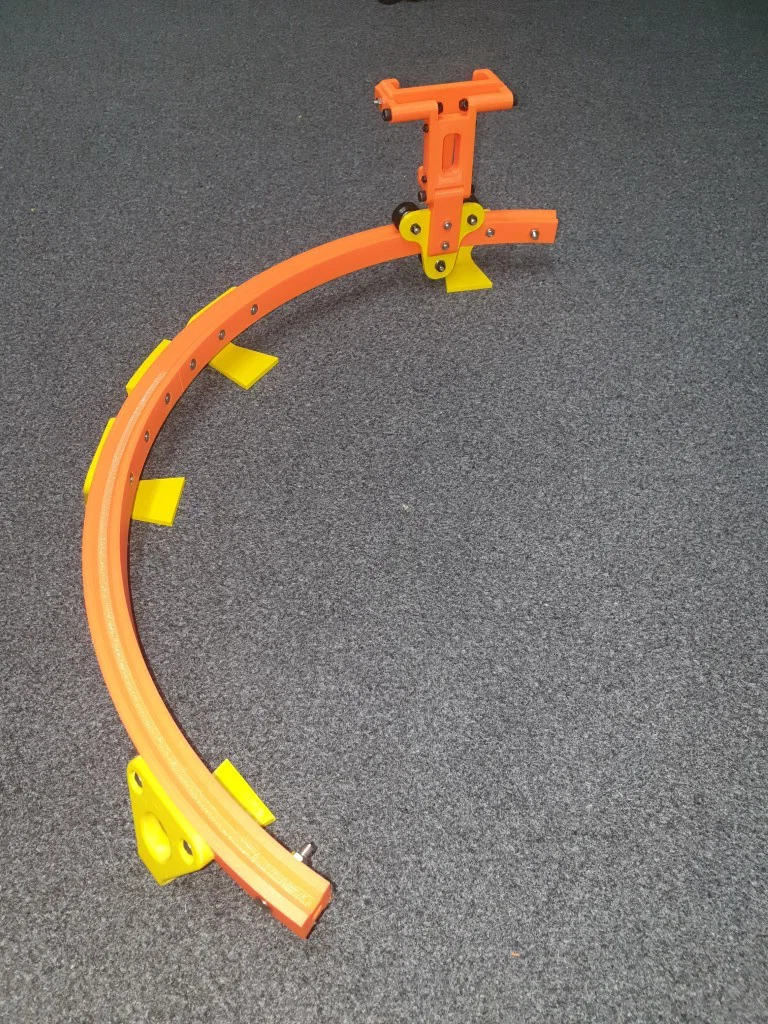

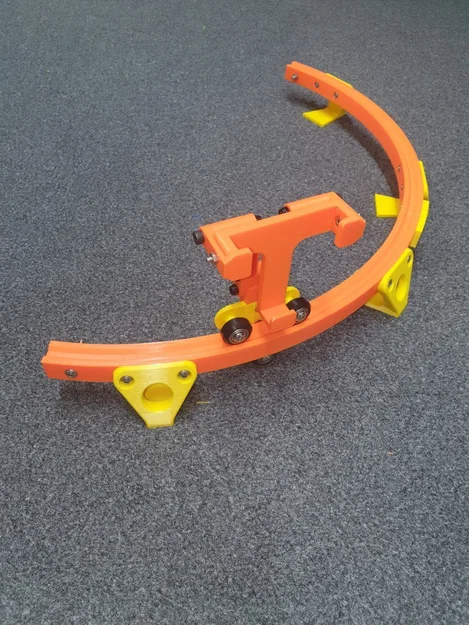

Một thanh trượt camera dạng cong, vận hành thủ công theo kiểu monorail, để quay những cảnh chuyển động xoay đơn giản. Không cần nguồn điện, không điện tử, chỉ cần dùng ngón tay là chạy.

Thiết kế dựa trên nhôm định hình 2020 dùng v-slot POM wheels.

Bán kính khoảng 300mm, chiều dài đoạn cong khoảng 600mm tương đương góc khoảng 60°, và có thể giữ điện thoại. Nếu in thêm một bộ khác thì có thể giữ được hầu như mọi loại camera.

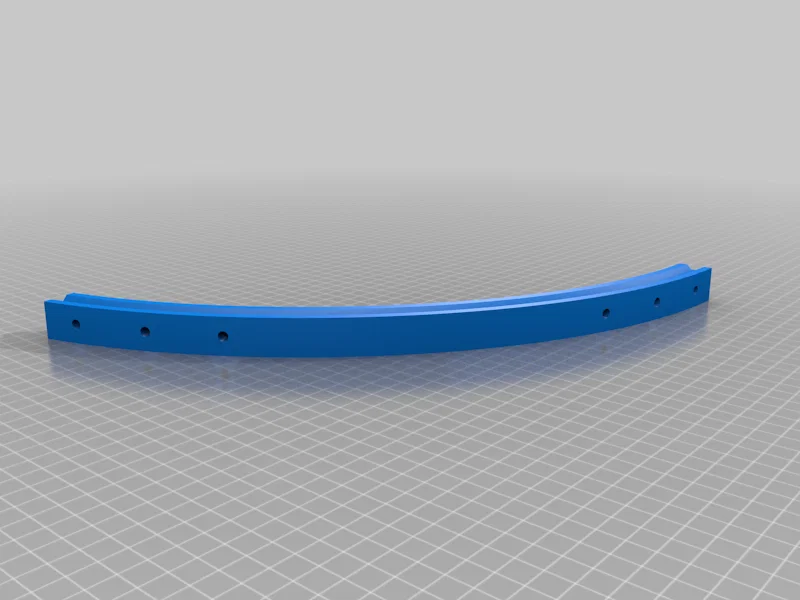

Phần ray được in trên Ender 5 Plus, tất cả phần còn lại in trên Ender 3v2 và không cần support.

Danh sách BOM cơ bản:

• M5 x 25mm SHCS cho hầu hết các vị trí bắt ốc kèm ê-cu

• M5 x 25mm vít đầu chìm (SH counter sunk) cho các mối nối

• M3 và M5 x 40mm cho trục bản lề

• M3 x 10mm vít đầu chìm (SH counter sunk)

• Insert đồng ren nhiệt M3 x 4.5Ø x5mm

Mình dùng thấy ổn!

Đừng in cái ngàm gắn ray chữ “T” cho phone holder phiên bản Track mount 3... mình bị thiếu mấy cái lỗ. Hãy in Track mount 3.1 vì bản này có đủ các lỗ cần thiết.
