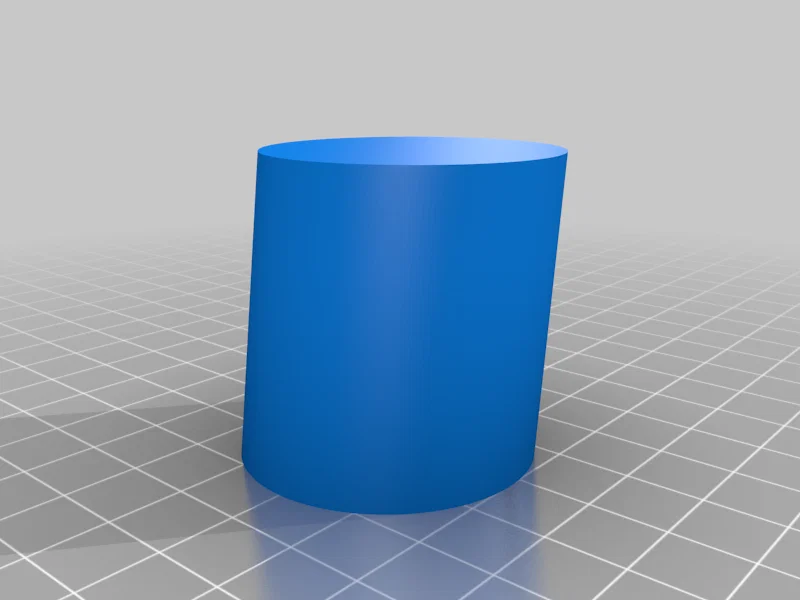

Tháp hiệu chỉnh Pressure Advance (Pressure Advance tuning tower)

Hãy slice file này với các “magic settings” sau để tạo ra một file bạn có thể dùng để tune pressure advance bằng lệnh TUNING_TOWER của Klipper:

• Overhang Wall Angle: 1°
• Overhang Wall Speed: 20%
• Zero infill
• Zero top layers
• Zero minimum layer time
• Single perimeter
• Seam ở vị trí cố định phía sau (hướng +Y)
• Speed và acceleration thực tế mà bạn muốn tune

Thiết lập này sẽ tạo ra một file gcode mà mỗi layer là một vòng tròn, luân phiên theo các pha:

• Đoạn ngắn chạy tốc độ cao
• Đoạn vừa chạy tốc độ thấp (20% speed)
• Đoạn dài chạy tốc độ cao
• Z travel đi lên tại seam

rồi lặp lại ở layer tiếp theo.

Chạy in với một lệnh kiểu như:

TUNING_TOWER COMMAND=SET_PRESSURE_ADVANCE PARAMETER=ADVANCE FACTOR=0.002

Tổng chiều cao là 40 mm, nên nó sẽ test giá trị PA K từ 0 đến 40 lần FACTOR bạn chọn. FACTOR = 0.002 cho ra một khoảng hợp lý (0 đến 0.08) với filament cứng và extruder direct drive. Với filament dẻo hoặc Bowden, bạn sẽ cần chỉnh lại và có thể muốn thêm một START khác 0.

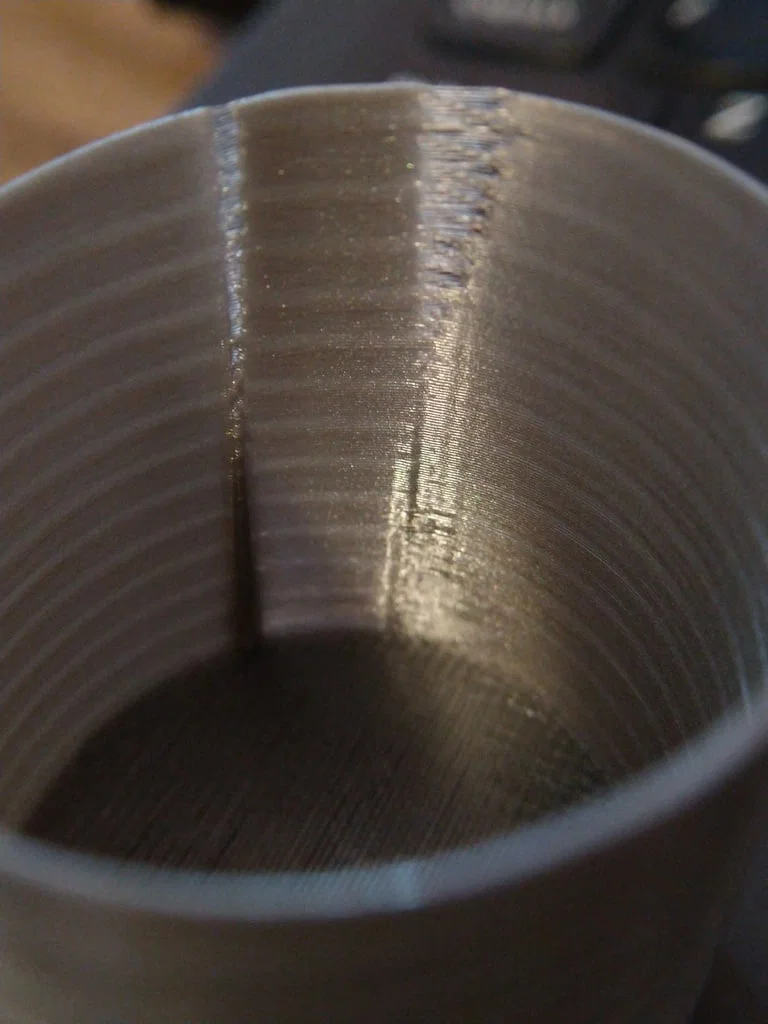

Sau khi in xong, bạn chỉ cần đo từ đáy lên tới layer có ít “vết chuyển” thấy rõ nhất giữa đoạn chạy chậm và chạy nhanh. Lấy khoảng cách đó nhân với FACTOR, bạn sẽ ra được giá trị PA đã được hiệu chỉnh để dùng.
