Kệ rack 10 inch GeeekPi (GeeekPi 10 in rack shelf)

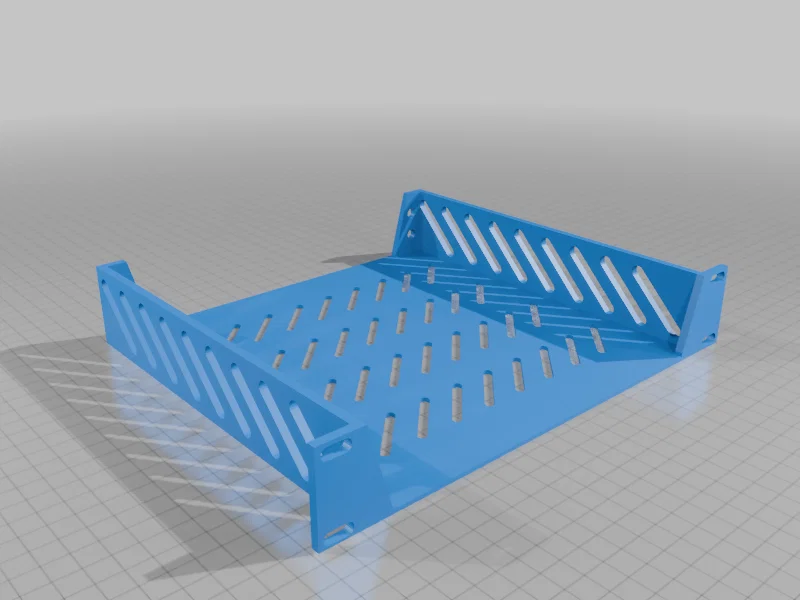

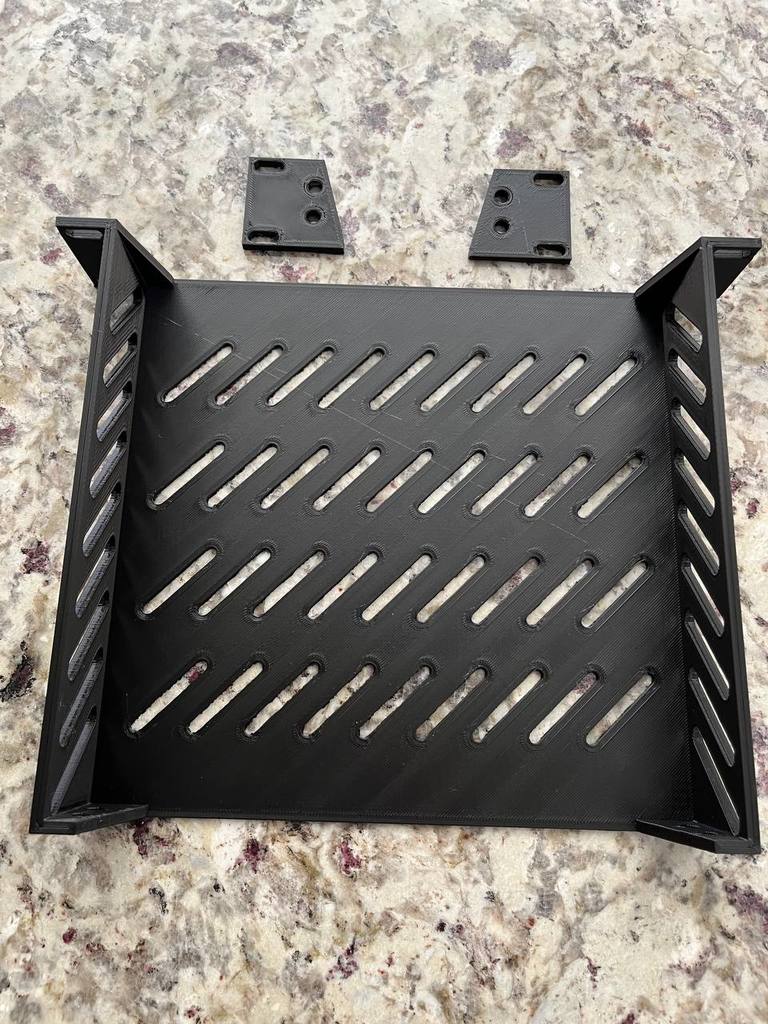

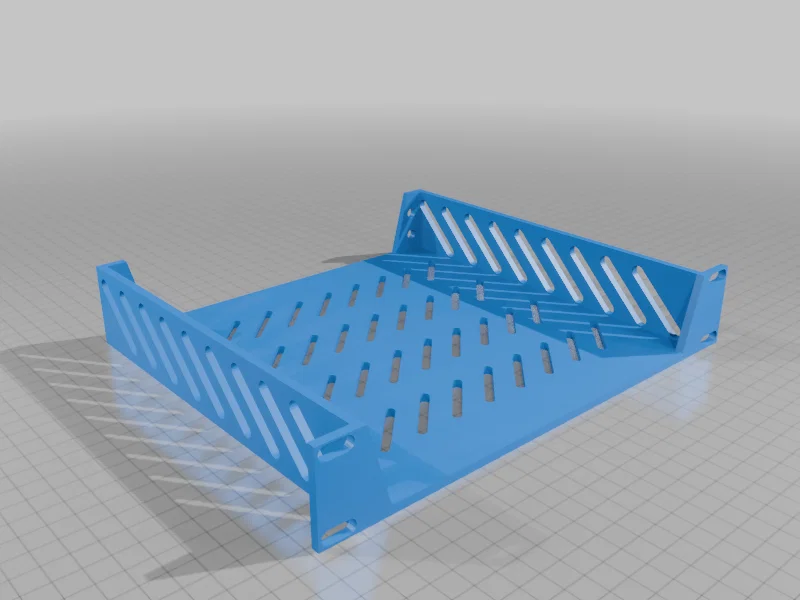

Kệ v1 dày 4mm, có thể là hơi dày. Kệ v2 dày 2mm, và mình làm các lỗ bắt ốc nhỏ hơn một chút để chừa thêm vật liệu, tăng độ cứng kết cấu.

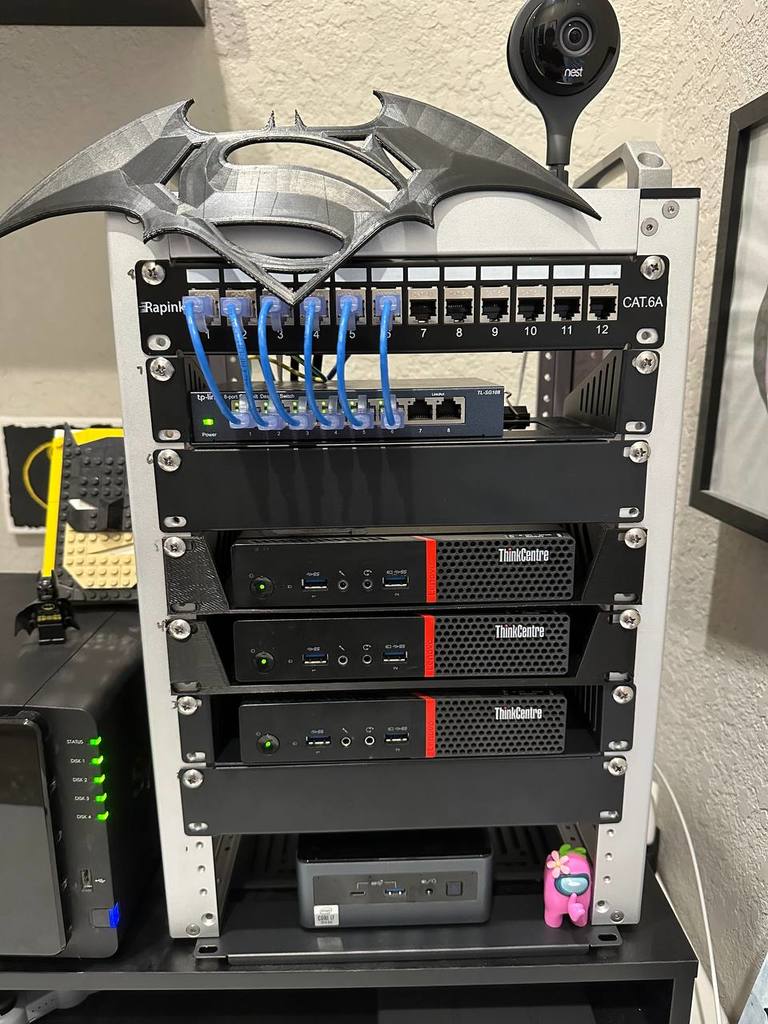

Cả hai bản đều có hình khi lắp trong rack. Mình có kèm file F3D nếu bạn muốn chỉnh sửa.

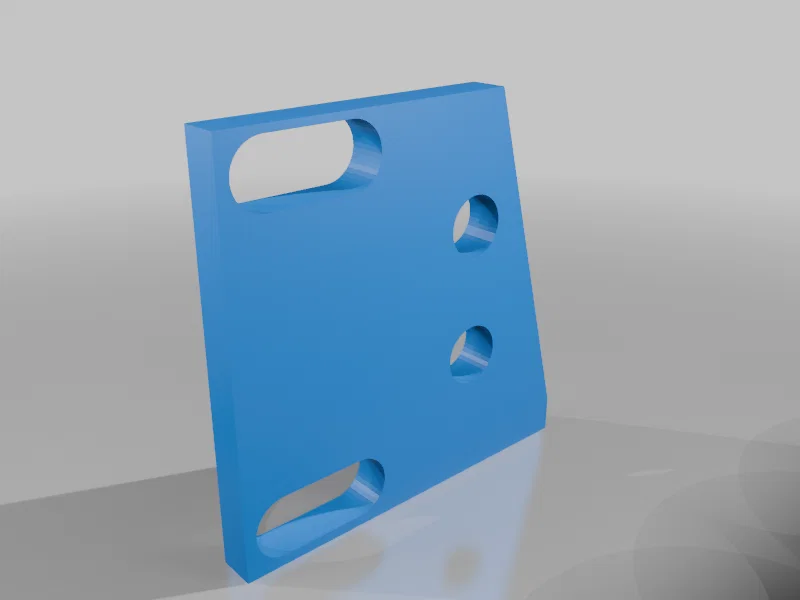

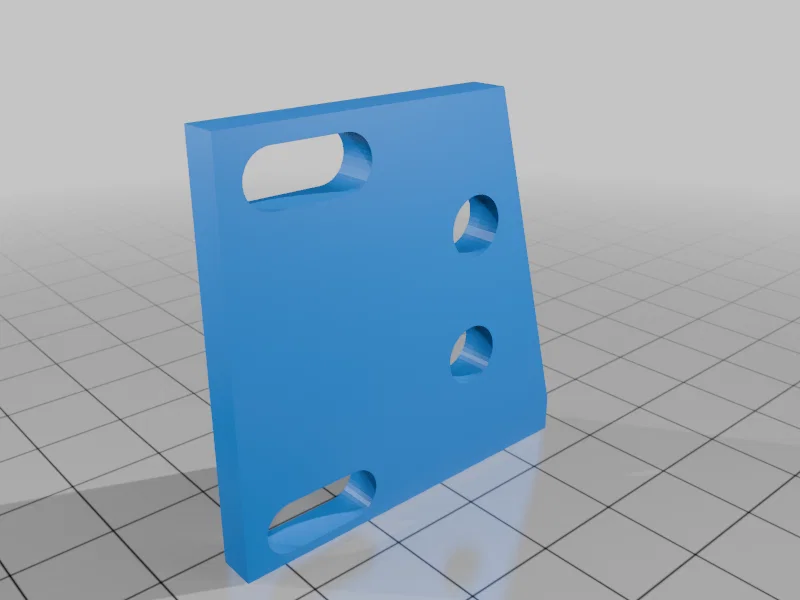

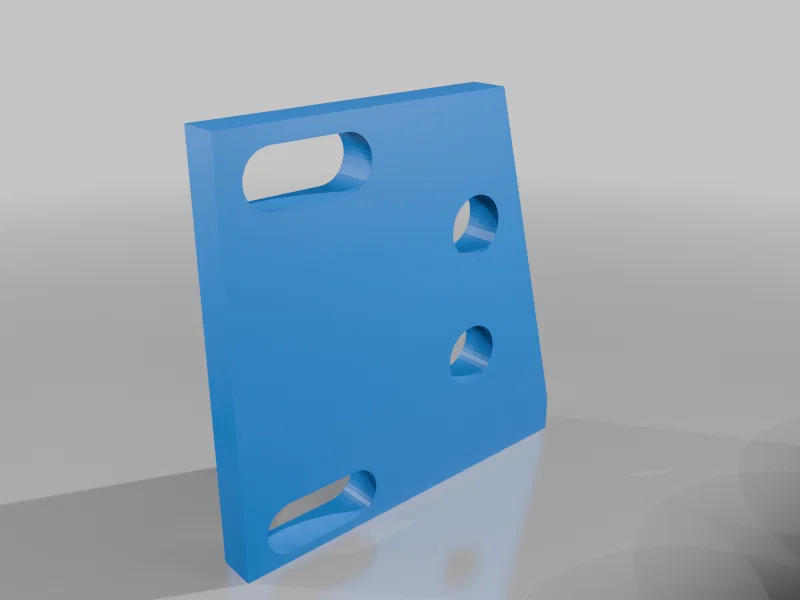

Bracket v1 khớp với bố trí lỗ của kệ v1. Bracket v2 khớp với bố trí lỗ của kệ v2.

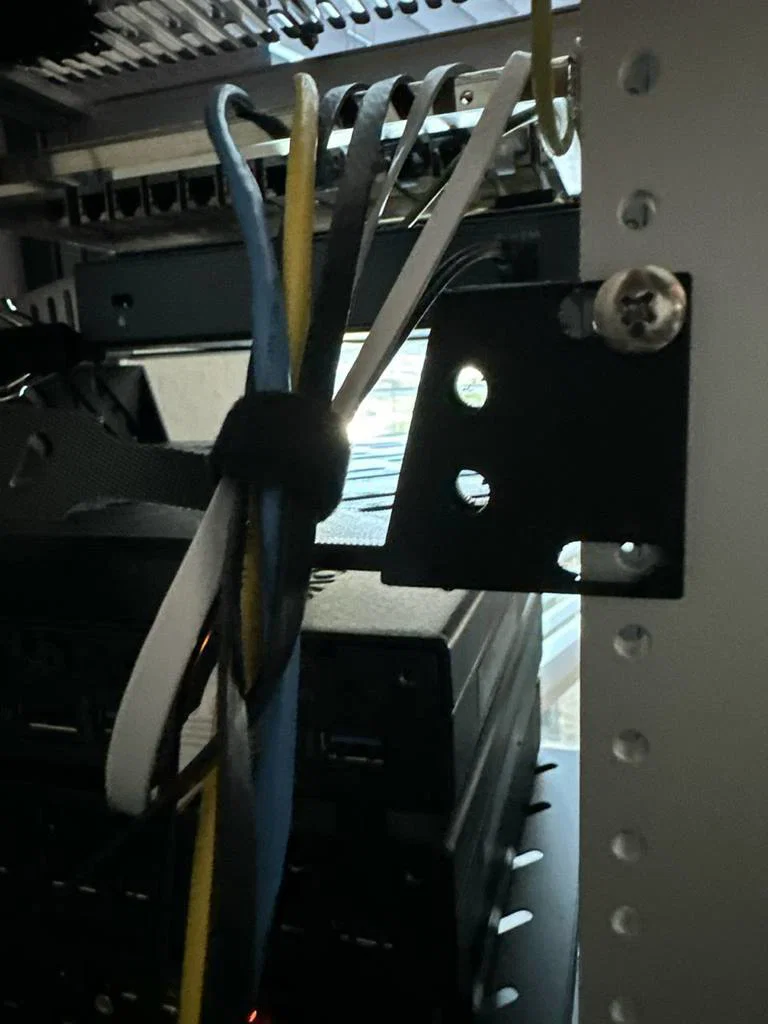

Cần 4 bộ ốc M6, long đền (washers) và đai ốc hãm (lock nuts) để gắn bracket vào phía sau của rack và kệ.

Print Settings

Printer Brand:

ELEGOO

Printer:

ELEGOO NEPTUNE 4 Max

**Rafts:**

No

Supports:

No

**Resolution:**

Chiều cao lớp 0.2mm với nozzle 0.4mm

Infill:

15%

**Filament:** Hatchbox PLA Black

Notes:

4 walls
alternating walls enabled
Inner/Outer/Inner
5 bottom layers
5 top layers
15% infill với gyroid (phần đáy sẽ thành đặc ở độ dày 2mm với layer height 0.2mm)

How I Designed This ===================

Mình đo trực tiếp cái rack để thiết kế kích thước của kệ.
